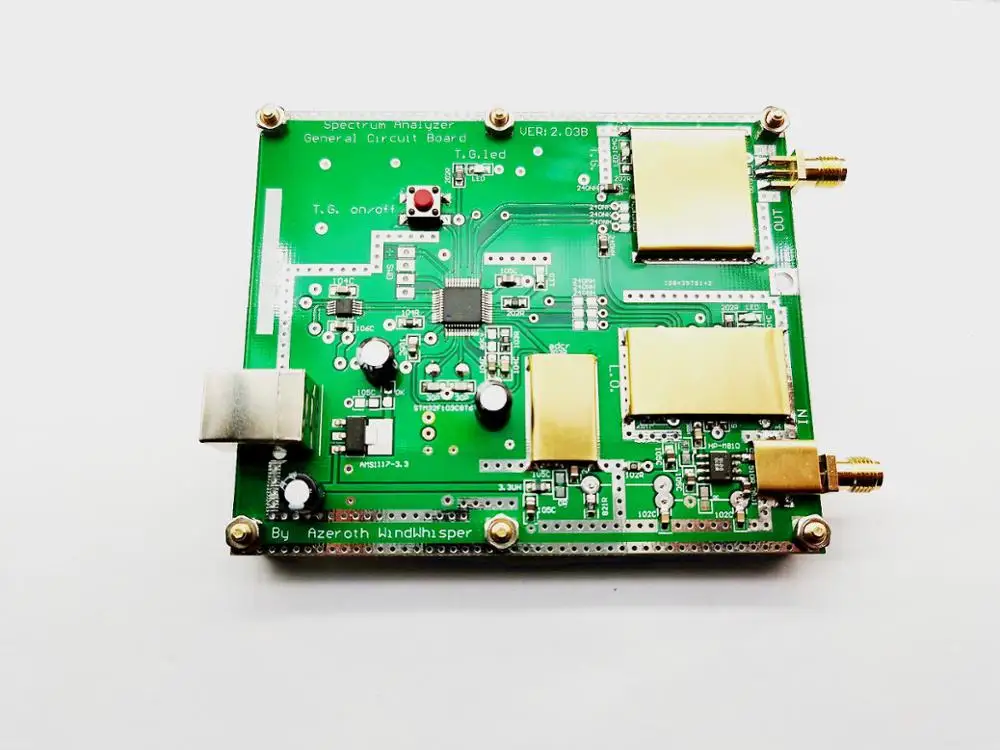

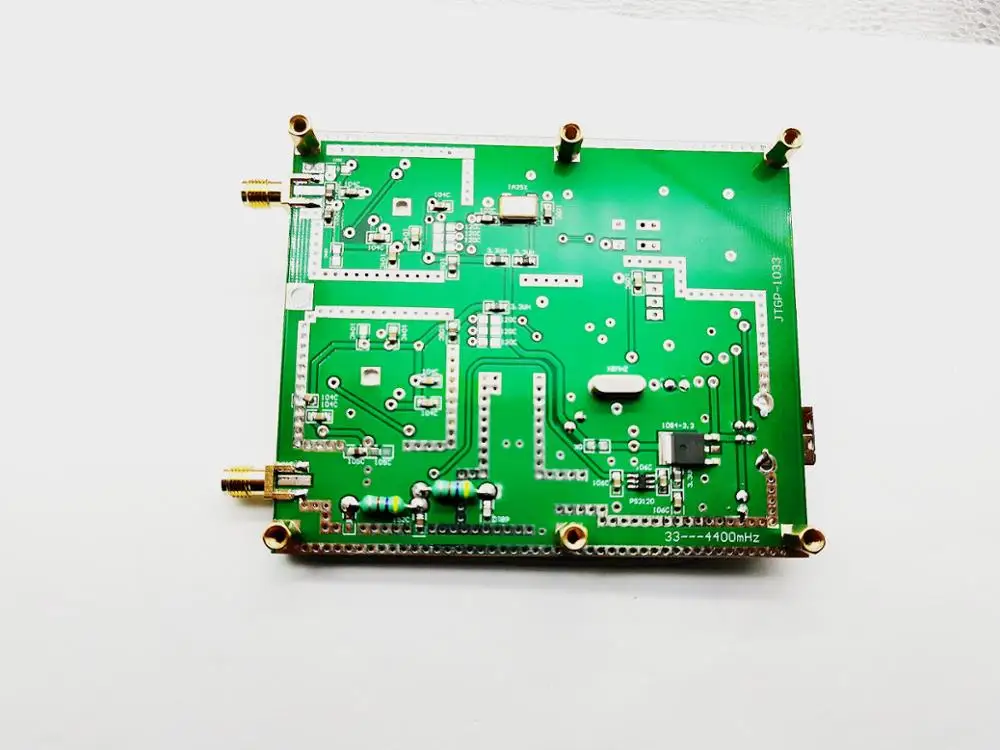

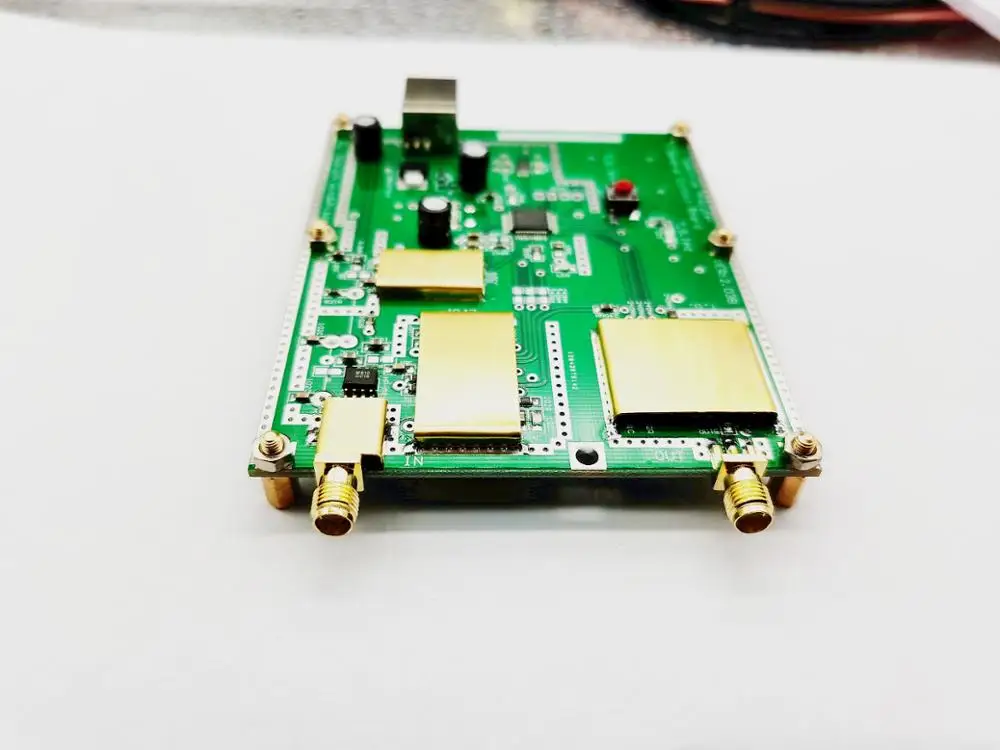

Простой анализатор спектра D6 с генератором трассировки источник слежения T.G.

Простой анализатор спектра D6 с генератором трассировки источник слежения T.G.

35 МГц-4000 МГц RF генератор сигналов источник сигнала ADF4351 VFO HXY D6 V1.02

Технические характеристики:
-Напряжение питания: постоянный ток 4,5 V-5,5 V
-Ток в режиме ожидания: <25 мА
-Ток излучения: <150 мА
-Выходное сопротивление: 50 Ом
-Диапазон выходной частоты: 35 МГц-4000 МГц
-Выходная мощность: 1 кГц-8 кГц
-Выходная мощность: -1dBm (W) @ 150MHZ (тестовая мощность абсолютное значение) около 1 mW

Особенности:
-Простая источника сигнала RF генератор сигналов
Ключевых компонентов: avr mega8 микроконтроллер, экономически эффективный один-чип, представляет собой; На тонком каблуке; Низкопрофильная версия обычно используется m16. Есть 2,56 v регулируемый источник в периферийных ADC, которого нет в наличии в других среднего ценового диапазона микроконтроллеры.
-Adf4351: традиционная VCO + PLL + 6 серия высокоскоростная бистабильная схема. Выход получен путем частотного мультиплексирования, а на выходе прямоугольную волну. Амплитуда основных волна сильно не меняется.
-Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки и экономит затраты. Он обеспечивает источник сигнала для канала переменного тока устройства под испытанием и проводит анализ частотно-амплитудных характеристик канала переменного тока. Пожалуйста, обратите внимание на сопротивление измерительного устройства.

Более подробной информации:
Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами чисел, 10, «+» и «-» для регулировки частоты использования, также производит выходное поведение, короткое нажатие кнопки «+ +» или «--» добавляет 1 кГц или минус 1 кГц к исходному выходу частоты. В разделе «a + +» или «-» для более чем за 1 секунду приведет к непрерывной или непрерывное вычитание режим сканирования. Шаг 1 кГц на 35 МГц ~ 138 МГц; 138 МГц шаг 10 кГц на ~ 550 мгц и 100 кГц на 550 МГц ~ 4000 МГц. Прекратить сканирование, просто нажмите кнопку «A + + ""-"кнопку или кнопку «ok». «Ok»-это Выходная кнопка включения/выключения. Нажмите, чтобы запустить. Нажмите еще раз, чтобы остановить передачу. Поведение выбросов, вызванное «+ +» или «--», необходимо дважды нажать «ок», чтобы завершить передачу. Этот продукт будет отображаться «>» в правом верхнем углу дисплея, когда происходит выходное излучение. «C» закончится передачи и частота будет равен нулю.

Шаговый ключ «<>», используемый для непрерывного и непрерывного режима вычитания для легкой регулировки, шаг выбора цикла «1K», «10K», «100K», «1 м», хотя и не очень полезно, но и небольшое улучшение, Оригинальный V1.01 доска до тех пор, пока клавиатуру на отверстие сварки 3,3 k резистор и PPT нажмите кнопку, чтобы включить полный улучшение (по сравнению с клавиатурой доска схема, очень простой), таким образом, купить AVR ISP скачать на Taobao линии загружает нижний слой Новинка MCU, И есть новый базовый исходный код и. Шестигранный файл на сетевом диске. Предохранитель C9EF не является неправильным.

Новый нижний слой LCD1602 power-up по умолчанию указывает на «<1k>», нажав кнопку «<>». Существует четыре типа ступенчатых состояний, которые могут быть циклическими.

Посылка включает в себя:
-1 x Простой генератор RF

Примечание: обратите внимание, что у этой машины нет встроенного блока регулятора напряжения, пожалуйста, держите его в диапазоне напряжения. Спасибо!
