IO arduino MEGA официально 5 В, TFT LCD использует 3,3 В IO. Этот CTE TFT LCD/SD щит для arduino MEGA обеспечивает подключение к TFT ЖК-модулю напрямую без проводов.
Щит использует истинный уровень 5 В до 3,3 в IC перевода, поэтому он совместим со многими TFT LCD модулями. Совместимость является самой высокой по сравнению с обычным tft-экраном, который использует резисторы или буфер для «переключения» от 5 В до 3,3 В. Проблемы совместимости могут возникнуть при использовании этого метода для перевода уровня IO на 3,3 В, особенно при высокой скорости записи.

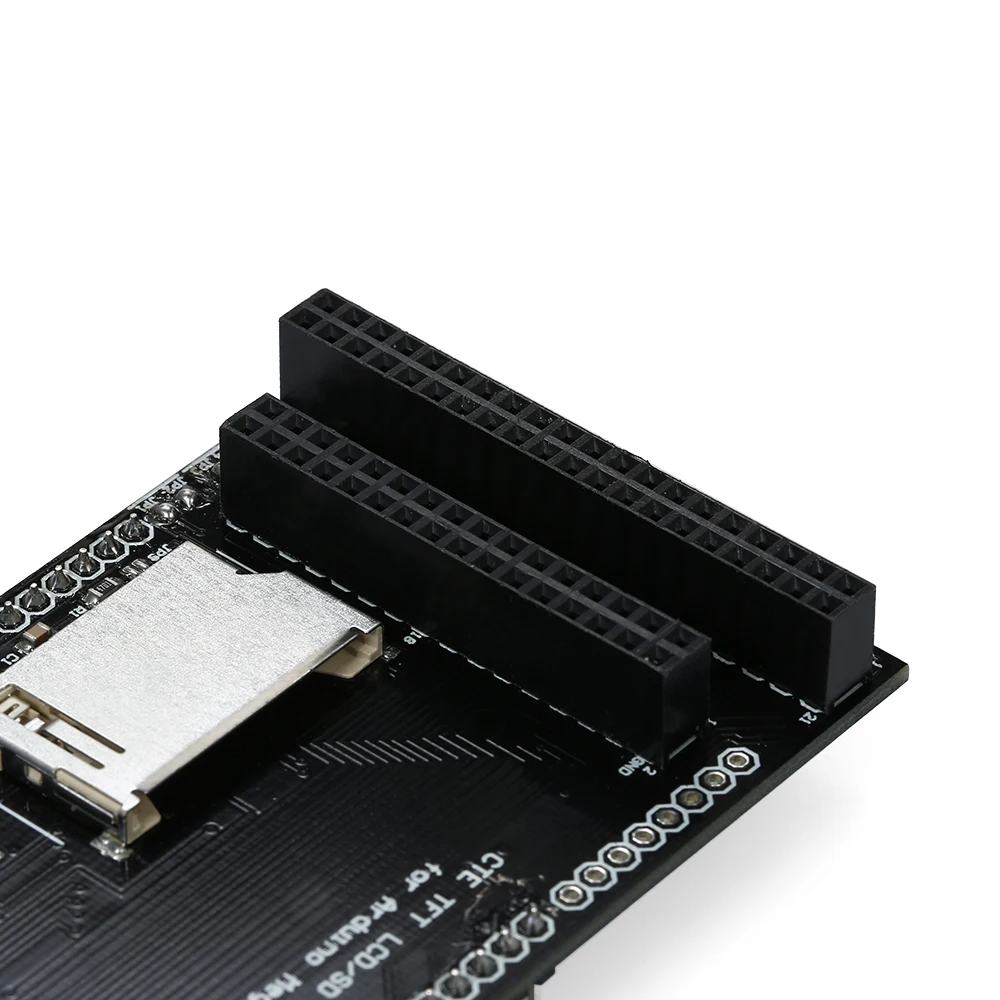

Экран подходит для двух типов TFT LCD модуля pinout:
(1) 40 pin версия LCD, которая обычно используется в предыдущей версии TFT Mega shield для Arduino MEGA 2560
(2) 32 pin версия LCD, которая обычно используется в STM32 development board (непаянный)

Щит направляет все ЖК-контакты для передачи данных в порт PC1-PC8 и PC12-19, контрольные контакты для PD0-PD3, эта конструкция может достичь высокой скорости передачи данных (три цикла для записи стробоскопа на ЖК-дисплей) для максимальной скорости ЖК-дисплея. Интерфейс SPI (для SD или управления вспышкой)-это путь к заголовку ISP arduino, так что высокая скорость передачи SPI с DMA может быть достигнуто.

Особенности:
Перевод уровня от 5 В до 3,3 В с помощью TI SN74ALVC164245 для ЖК-линий передачи данных, TI SN74LVC4245 для ЖК-линий управления и SPI.
Высокая совместимость, один щит для многих типов TFT LCD модулей.
Привод TFT LCD для Arduino из-за просто подключения к основной плате Arduino MEGA 2560, без летающих проводов.
Совместим с 32-контактной версией LCD, которая обычно используется в STM32 development board.
На плате слот для sd-карты.
На плате SPI flash footprint с регулируемым выбором CS, для обновления, чтобы включить IC для рисования текста на ЖК-дисплее, а также для поддержки библиотеки SPIFlash.
Этот щит имеет встроенный регулятор 1А 3,3 В для подачи достаточно тока на экран.

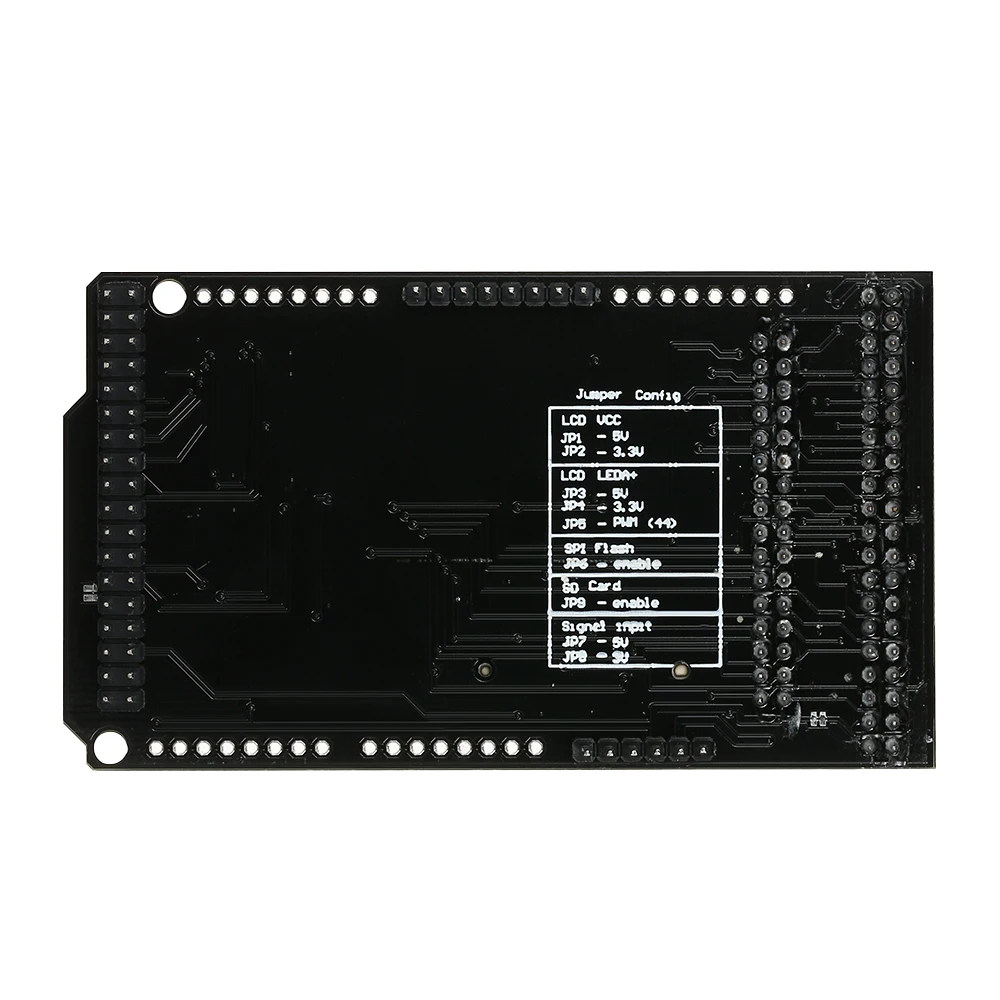

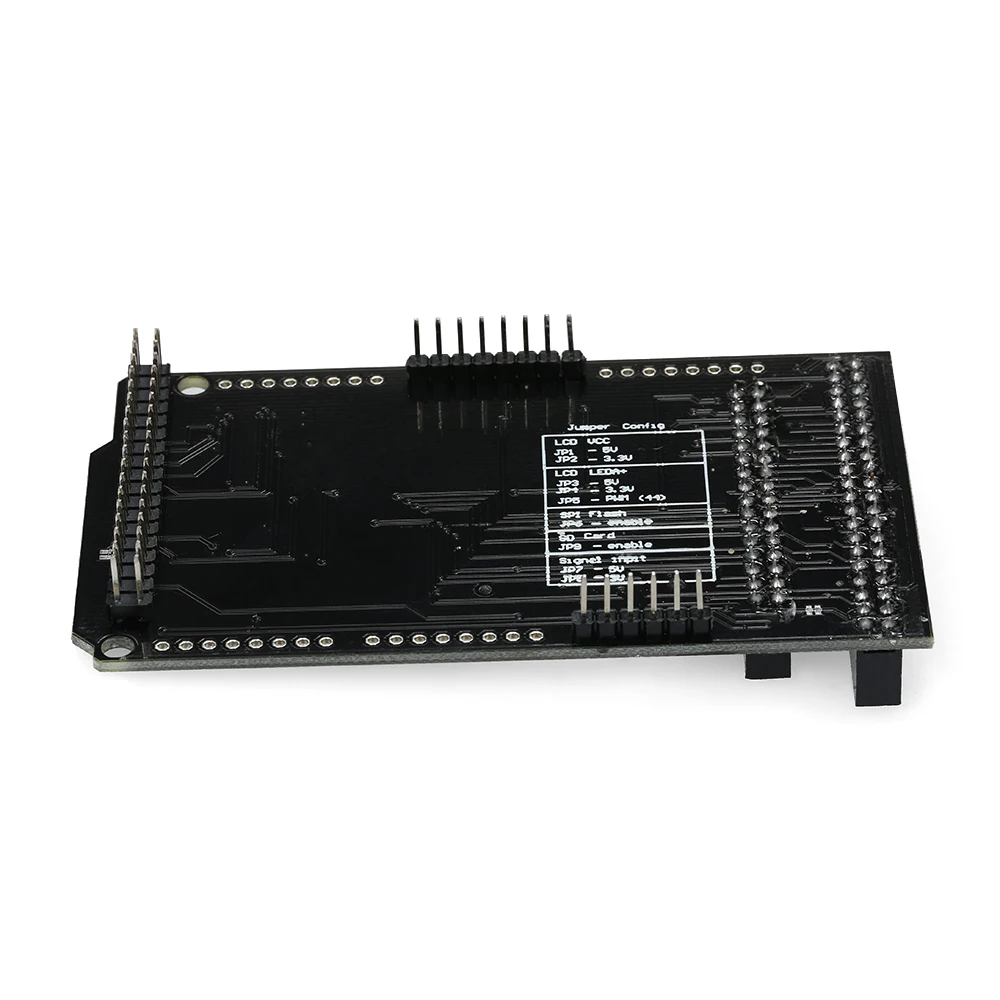

LCD Мощность 3,3 В и 5 В выбирается через паяльные перемычки.
ЖК-подсветка (LEDA +) 3,3 В., 5 в или ШИМ выбирается через паяльные перемычки.

Экран совместим с Arduino MEGA 2560 и следующим ЖК-дисплеем:
2,2 "TFT LCD модуль (220x176)
2,8 "TFT LCD модуль (320x240)
3,2 "TFT LCD модуль с IC шрифта (320x240)
3,2 "TFT LCD модуль с высоким разрешением и IC (480x320)
3,5 "TFT ЖК-модуль с IC шрифта (480x320) (полный угол обзора IPS панель)
4,0 "TFT LCD модуль с IC шрифта (480x320)
4,3 "TFT LCD модуль с IC шрифта (480x272)
5,0 "TFT LCD модуль с IC шрифта (800x480)
7,0 "TFT LCD модуль с IC шрифта (800x480)

Характеристики:

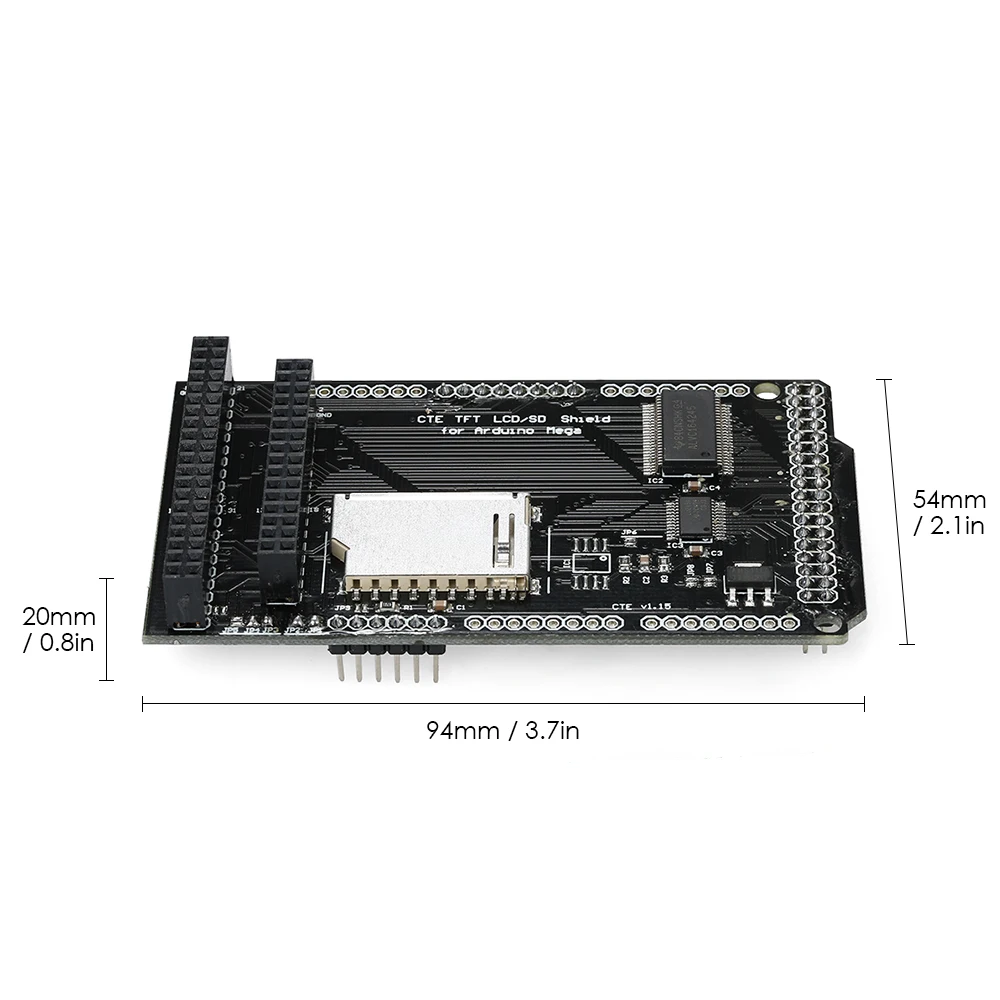

Размер платы: 94*54*20 мм/3,7*2,1 * 0.8in
Вес: 29 г/1,0 унций
Размер посылка: прибл. 10*6*2 см/3,9*2,4 * 0.8in
Вес посылка: прибл. 31 г/1,1 унции

Посылка:
1 * TFT/SD щит для Arduino MEGA 2560
