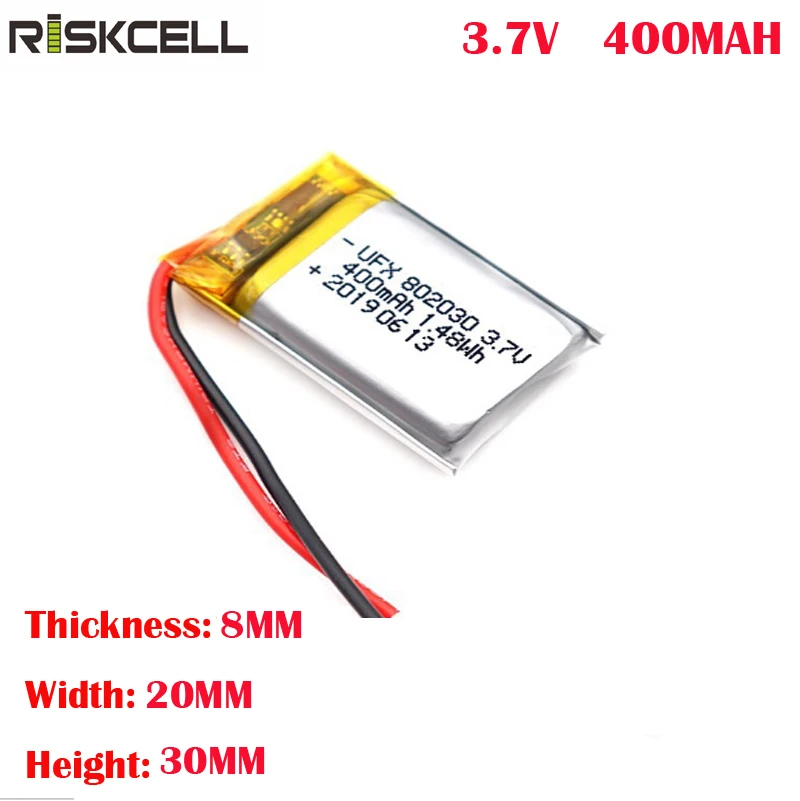

UL1642/UN38.3 литий ионный полимерный аккумулятор 3 7 V 802030 400mAh для устройств

Предмет

Описание продукта:

Измерение

А

Сотовый Tab Длина

5 мм

C

Сотовый Tab Ширина

2 мм

T

Сотовый Толщина Макс.

8,0 мм

W

Сотовый Ширина Макс.

20 мм

H

Высота ячейки Макс.

30 мм

Нет.

Предмет

Параметры

Обратите внимание

1

Номинальная Ёмкость

390 мА-ч

0.2C разрядки

2

Номинальная мощность

400 мА-ч

0.2C разрядки

3

Мин. Ёмкость

390 мА-ч

0.2C разрядки

4

Сотовый Вес

& Asymp; 12g

5

Сотовый первоначального сопротивление

≤ 100mΩ

3,7 В переменного тока 1 кГц измеряется

6

Нормальный Напряжение

3,7 V

7

Первоначальный Напряжение

≥3. 8 Вт

8

Ограниченной зарядки Напряжение

4,2 V

Напряжение заряда CC для зарядки CV

9

Стандартный метод зарядки

0.2C CC ток заряда до 4,2 в, затем CV заряд до тока снижается до 0.01C

10

Отрезной Напряжение

2,75 V

Напряжение при разрядке

11

Стандартный зарядный ток никель-металл

80mA (0.2C)

CC зарядка до 4,2 в, затем CV Зарядка до тока снижается до менее чем 0.01C

12

Стандартный время зарядки

5 часов

13

Быстрый зарядный ток никель-металл

400 мА (1С)

14

Быстрое время зарядки

1 час

15

Стандартный разрядный ток

80mA (0.2C)

CC разряд до 2,75 в

16

Макс. Ток разряда

400 мА (1С)

17

Операционной Температура диапазон

Зарядка: 0 ~ 45 ℃

Разрядка:-20 ~ 65℃

18

Рабочий диапазон влажности

≤ 90% RH

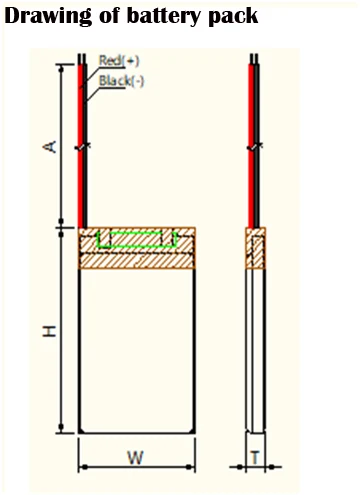

Предмет

Описание продукта:

Измерение

T

Максимальная толщина аккумуляторного блока.

8,0 мм

W

Макс. Ширина аккумуляторного блока

20 мм

H

Макс. Высота аккумуляторного блока

30 мм

А

Провод Длина

60 ± 3 мм

Пакет сопротивление

≤ 180mΩ

Батарея Вес

13g

Нет

Предмет

Мин

Тип

Макс

Блок

1

Защита от перенапряжения

4,23

4,28

4,33

V

2

Защита от перезарядки выпуск Напряжение

4,05

4,10

4,15

V

3

Время задержки защиты от перезарядки

/

200

MS

4

Защита от перенапряжения

2,30

2,40

2,50

V

5

Защита от избыточной разрядки выпуск Напряжение

2,90

3,00

3,10

V

6

Время задержки защиты от перегрузки

/

100

MS

7

Защита от перегрузки по току

2

3

4,5

А

8

Внутреннее сопротивление

/

/

65

МОм

9

Управление статический ток

1,0

/

6,0

& Micro;

10

Потребление тока (выключение питания)

/

/

0,5

& Micro;

11

Защита от короткого замыкания

В наличии

12

Время задержки защиты от короткого замыкания

/

/

50

& Micro; невысокий массивный каблук

Температура

Относительная влажность

Атмосферные Давление

15 ~ 35 ℃

45 ~ 85% относительной влажности

86 ~ 106 кПа

Нет

Предмет

Критерий

Тесты метод

1

0.2C dischargring Емкость

Разрядная емкость не меньше обычной

После стандартной зарядки, отдыха 5 минут, затем 0.2C разряда для отключения напряжения

2

1.0C dischargring Емкость

Разрядная емкость не менее 90% от нормальной емкости

После стандартной зарядки, отдыха 5 минут, затем 1.0C разряда для отключения напряжения

3

Жизненный цикл

Время цикла не менее 500

Заряд: 0.5C CC-CV зарядки до 4,2 в, затем ток снижается до 0.02C

Разрядка: 0.5C CC разрядка до 2,75 V

Когда разрядная емкость уменьшается до 80% номинальной мощности, остановите тестирование и запишите время цикла.

4

Самостоятельно разряжающийся

Разрядная емкость не менее 85% от начальной емкости

После стандартной зарядки, оставьте ячейку в течение 28 дней в состоянии 20±5℃, затем 0.2C разрядки для отключения напряжения, и запишите емкость.

Нет

Предмет

Критерий

Тесты метод

1

Тест на постоянную температуру и постоянную влажность

Без взрыва, без огня, без утечки, производительность не менее 60% от начальной мощности

После стандартной зарядки, покой ячейки в течение 48 часов в условиях 40±5℃ и 90 ~ 95% RH, затем 1.0C разряда для отключения напряжения, и запись емкости.

2

Вибрационных испытаний

Ни взрыва, ни огня, ни утечки.

После стандартной зарядки закрепите ячейку на вибротаблице, затем в течение 30 минут подвергайте испытанию на вибрацию на ось XYZ.

Частота: 1 октября/мин

Частота вибрации: 10 Гц ~ 30 Гц

Экскурсия (одиночная амплитуда): 0,38 мм

Частота вибрации: 30 Гц ~ 55 Гц

Экскурсия (одиночная амплитуда): 0,19 мм

3

Испытание на удар

Ни взрыва, ни огня, ни утечки.

После стандартной зарядки Условия испытания:

Ускорение: 100 м/с2

Длительность импульса: <16 мс

Время удара: 1000±10 раз

Нет

Предмет

Критерий

Тесты метод

1

Защита от перезаряда тест

Без взрыва, без огня

Dsicharge: 1.0C до 2,75 в

Заряд: 1.0C длится 2,5 ч

2

Микросхема с защитой от короткого замыкания тест

Без взрыва, без огня

После стандартной зарядки, короткого замыкания положительные и отрицательные вкладки с медным проводом, и размер его не более 80 мОм, когда температура опускается на 10 ℃ ниже пикового, остановить тестирование.

3

Термальность тест

Без взрыва, без огня

После стандартной зарядки Положите ячейку в горячую коробку, тестовые условия:

Температура: 5±2℃/мин

Конец температуры: 130±2℃

Держать температуру в течение 30 минут, затем остановить тестирование

Примечание: выше тестирование характеристик sage должно быть с защитным оборудованием.

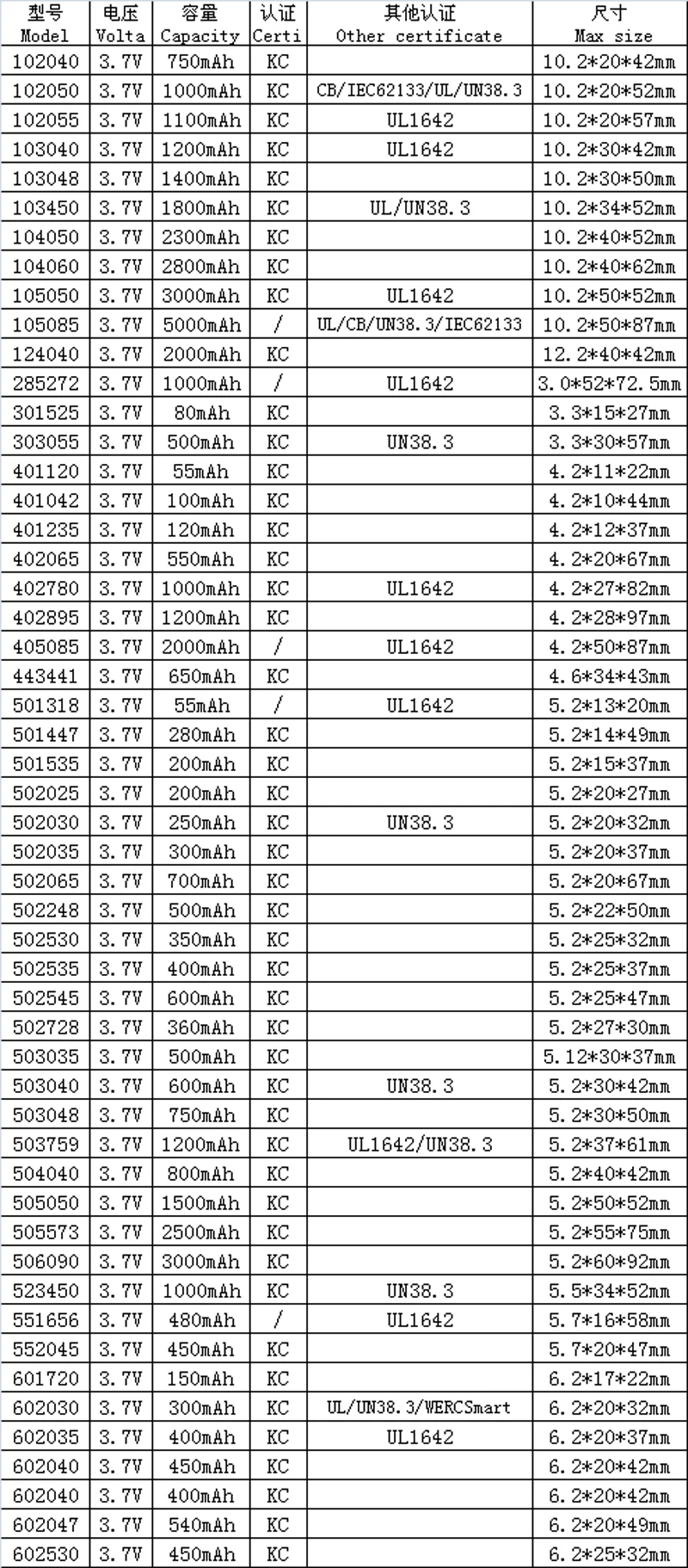

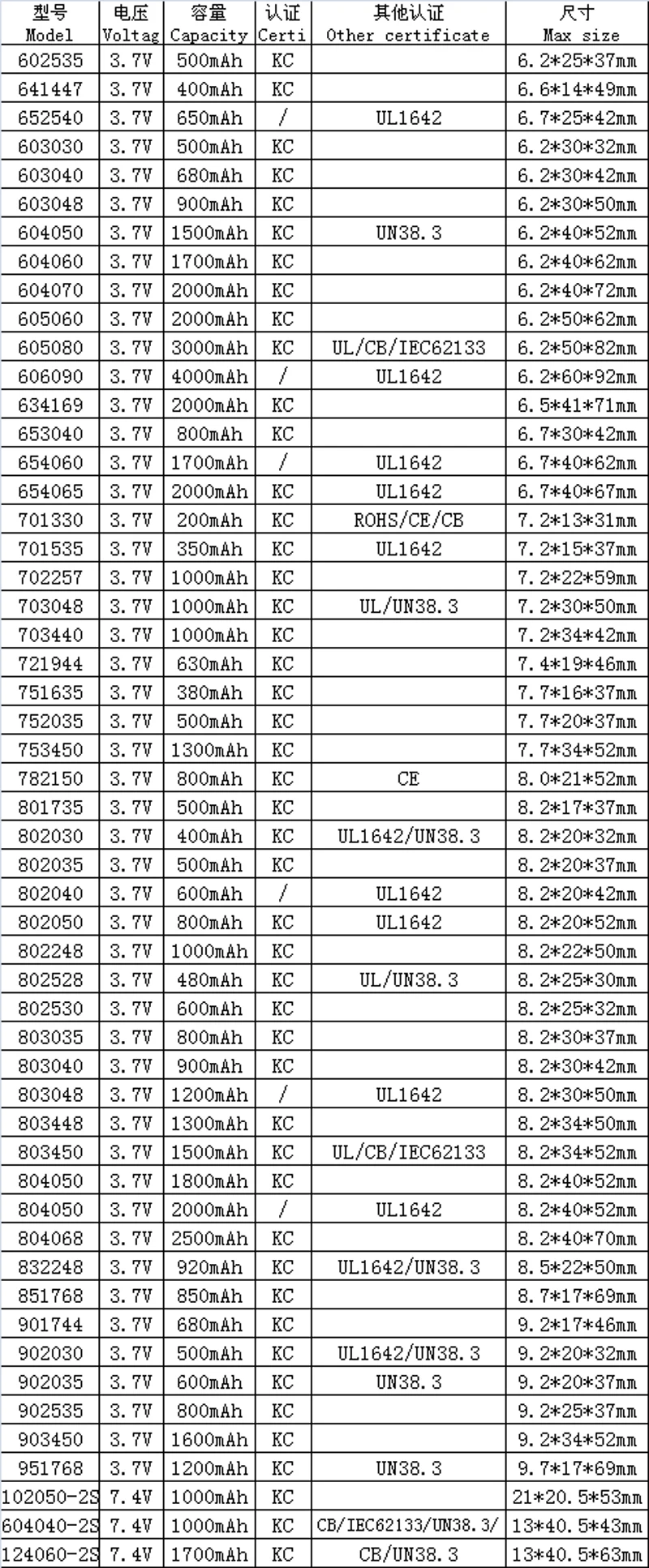

Нет.

Модель

Ёмкость (мА · ч)

Напряжение (V)

Размер (мм)

1

507097

4250

3,7

5*70*97

2

526897

4300

3,7

5,2*68*97

3

605080

3000

3,7

6*50*80

4

606090

4000

3,7

6*60*90

5

104167

3300

3,7

10*41*67

6

114077

4100

3,7

11*40*77
