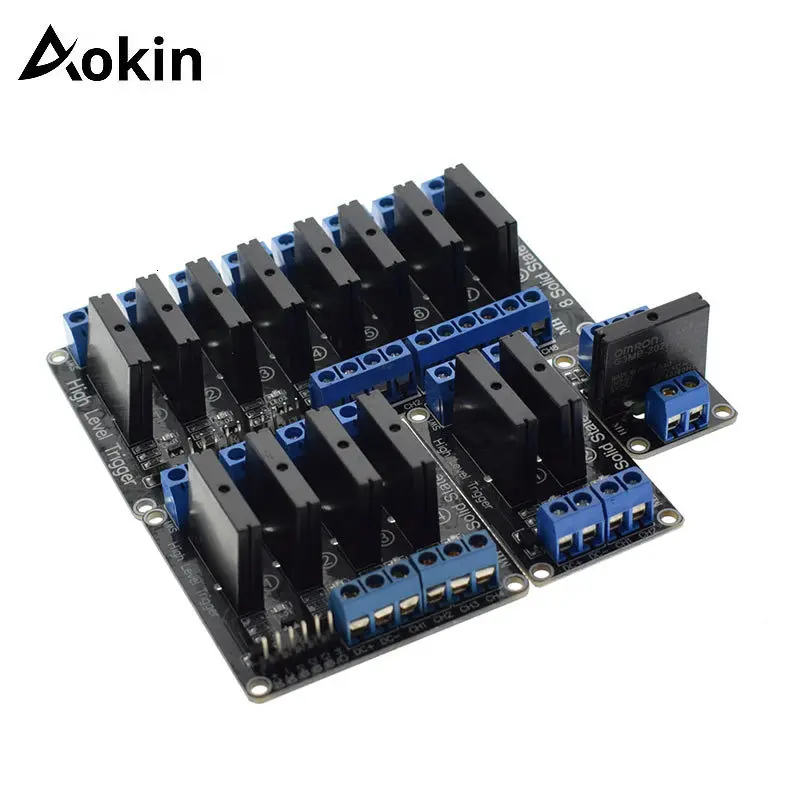

1 шт. 2 4 8 канальный релейный модуль 5 в постоянного тока твердотельный

1 шт. 2 4 8 канальный релейный модуль 5 в постоянного тока твердотельный

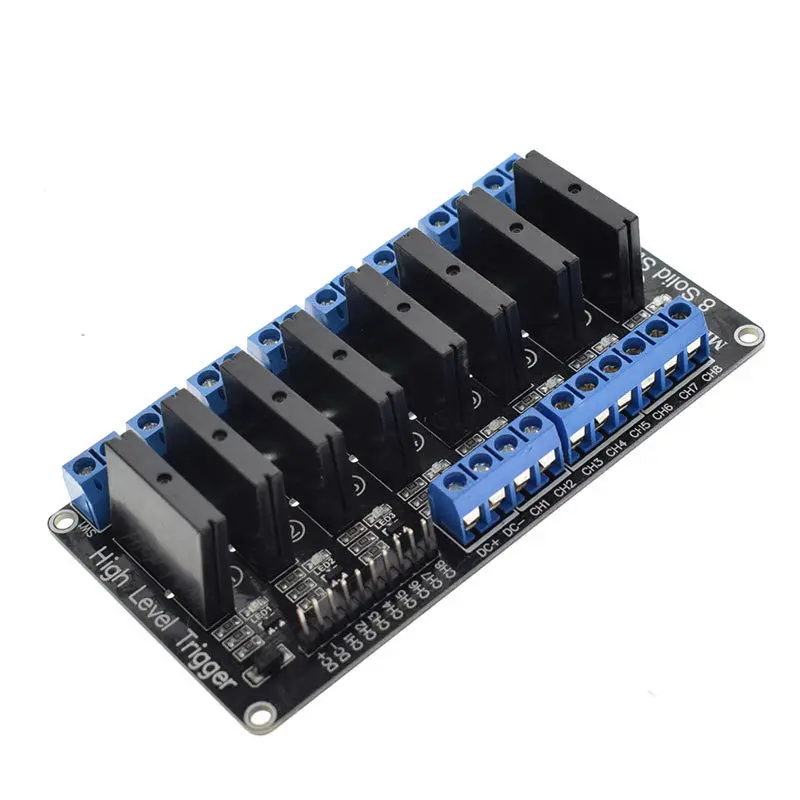

8-канальный сетевой видеорегистратор 5 В реле постоянного тока модуль твердотельные высокого уровня ССР AVR DSP для Arduino FZ1477

5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.
Входное питание: 5 В постоянного тока (160 мА)
Входное контрольное напряжение сигнала:
(0-2,5 V Низкое состояние реле выключено)
(3,3-5V состояние высокого реле)
Синяя линия управления терминалом KF301 более удобна.

Модуль интерфейса:
DC +: положительный источник питания (от реле напряжения питания)
DC-: подключение питания отрицательное
CH: релейный модуль сигнала запуска конца (высокий уровень запуска эффективный

Примечание: Мощность должна быть постоянного напряжения и должна соответствовать реле напряжения

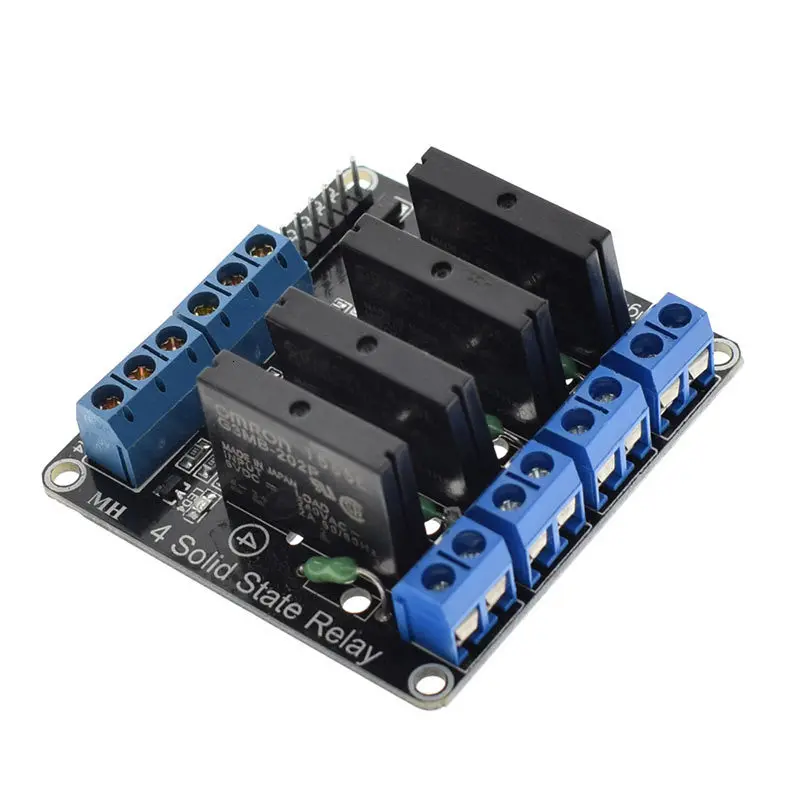

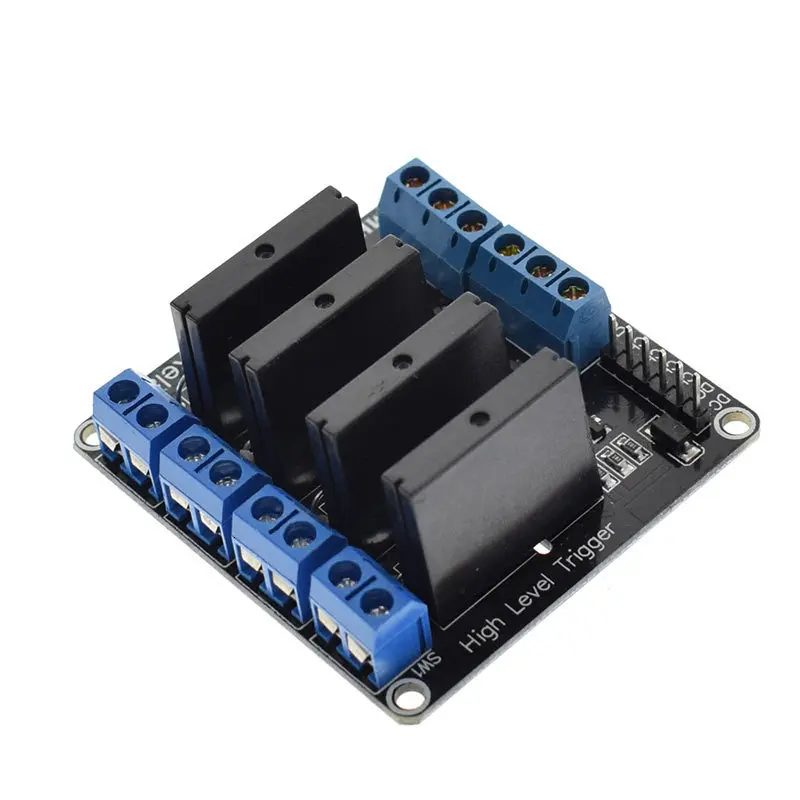

4 канала 5 В реле постоянного тока модуль твердотельные высокого уровня ССР AVR DSP

5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.
Входное питание: 5 В постоянного тока (160 мА)
Входное контрольное напряжение сигнала:
(0-2,5 V Низкое состояние реле выключено)
(3,3-5V состояние высокого реле)
Синяя линия управления терминалом KF301 более удобна.
Модуль интерфейса:
DC +: положительный источник питания (от реле напряжения питания)
DC-: подключение питания отрицательное
CH: релейный модуль сигнала запуска конца (высокий уровень запуска эффективный)

Примечание: Мощность должна быть постоянного напряжения и должна соответствовать реле напряжения

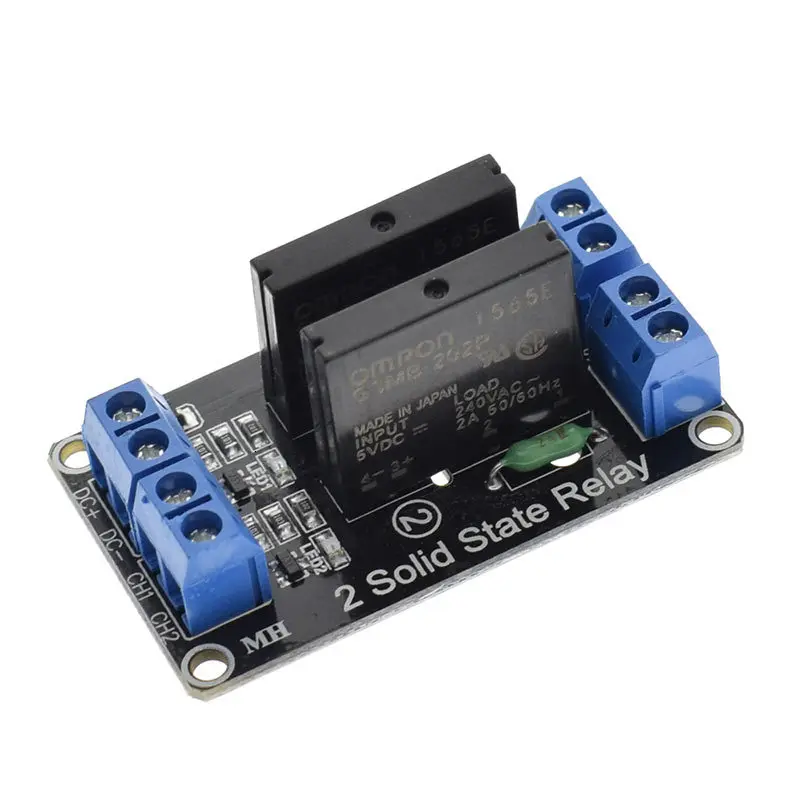

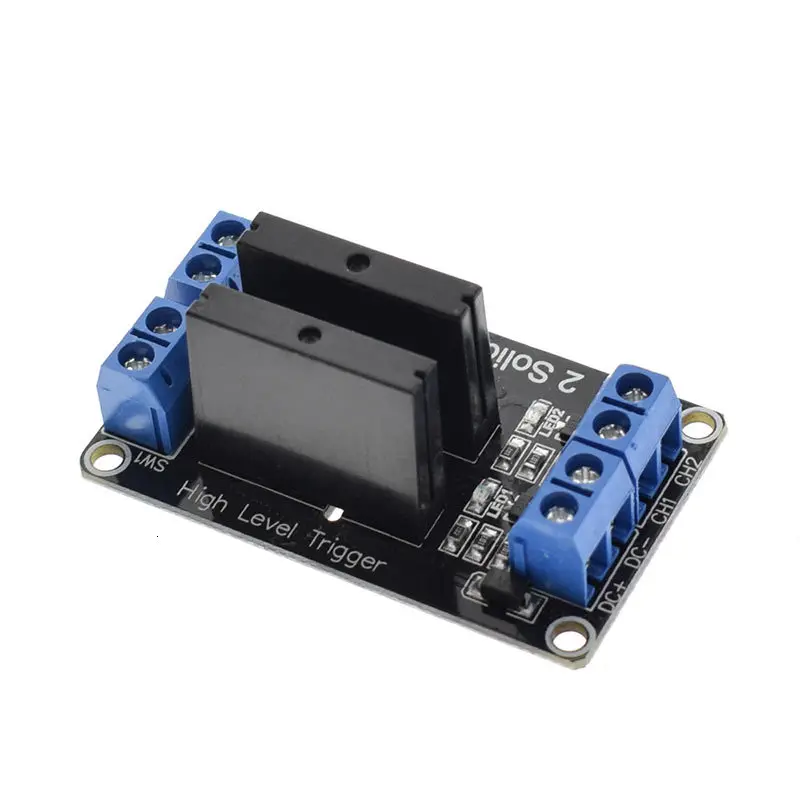

2 канала 5 В DC релейный модуль твердотельный высокий уровень OMRON SSR AVR DSP для Arduino

1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.

2. Размеры: 55*33*25 (L * W * H) Вес: 21,5 г

3. Входное питание: 5 В постоянного тока (160 мА)

4. Входное контрольное напряжение сигнала:

(0-2,5 V низкого состояния реле на)

(3,3-5V состояние высокого реле)

5, синий KF301 клеммы к линии управления более удобны.

Модуль интерфейса:

Вход раздел:

DC +: положительный источник питания (в соответствии с реле напряжения питания)

DC-: отрицательный

CH1: 1 релейный модуль сигнала запуска конца (низкий до триггерный активный)

CH2: 2 релейный модуль сигнала запуска конца (низкий до триггерный активный)

Высокое и низкое значение:

Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено.

Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено.

Электрические параметры:

Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока

1 канал 5V 0mA 12.5mA 0-2,5 V 2mA

2-полосная 5V 0mA 22.5mA 0-2,5 V 2mA

Описание продукта:

1. Источник питания модуля: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения

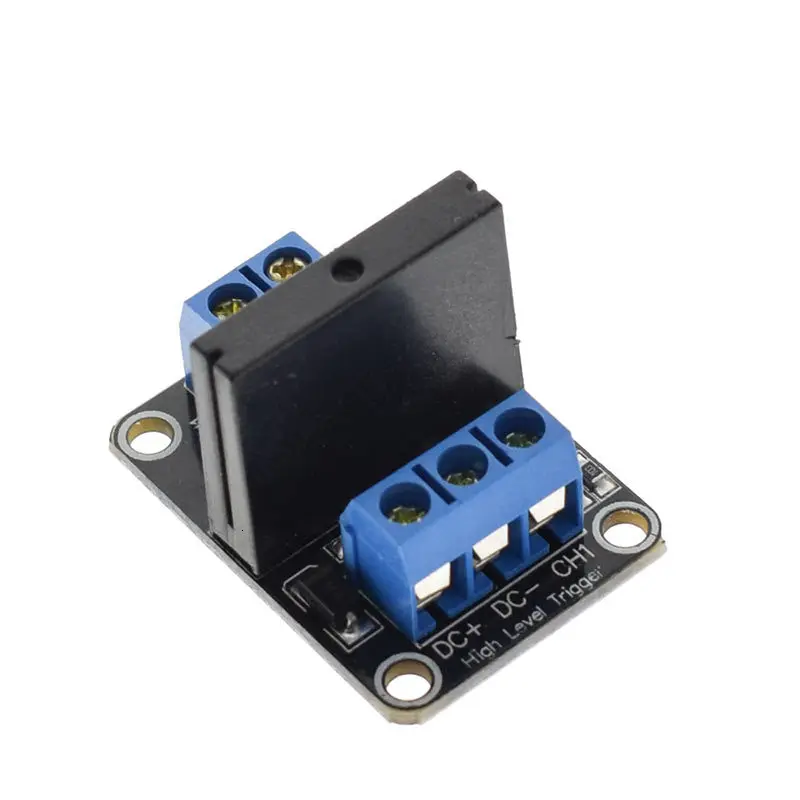

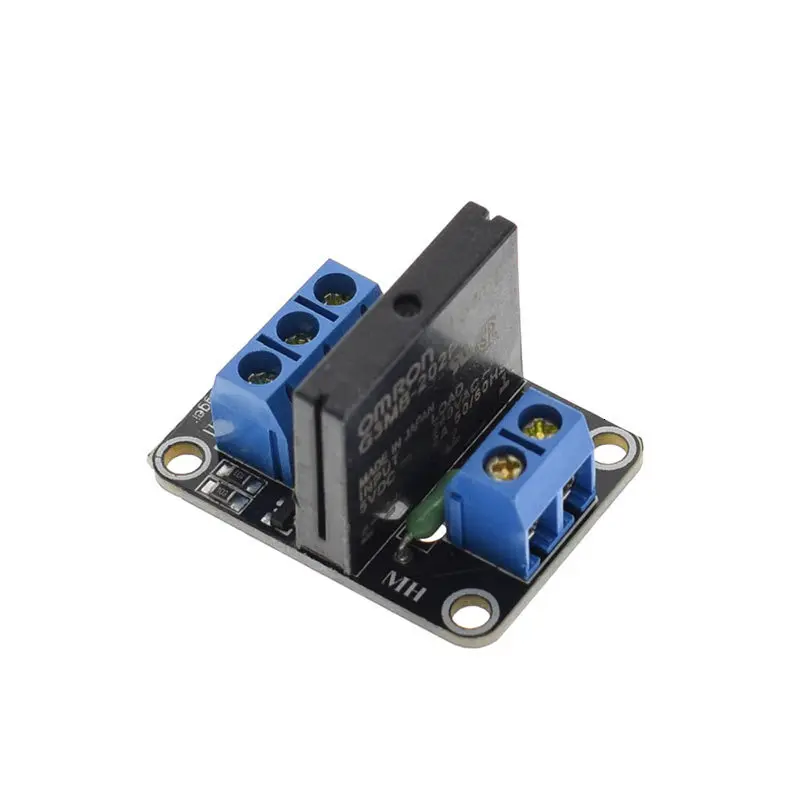

5 в 1 канал OMRON SSR высокоуровневый твердотельный релейный модуль 250 В 2A для Arduino

1, 5V 240V твердотельные реле 2A, выход резистивного типа страхования
Провод 240V 2A.
2, размер: 25*34*25 (длина * ширина * высота) Вес нетто: 13 г
3. Входное питание: 5 В постоянного тока (160 мА)
4. Входное контрольное напряжение сигнала:
(Состояние 0-1,5 V реле низкого уровня)
(Состояние 2,5-5V высокого уровня реле)
5, синий KF301 терминал подключен к линии управления более удобным.
Модуль интерфейса:
Вход часть:
DC +: подключите источник питания положительным (нажмите реле напряжения питания)
DC-: катод источника питания
CH: релейный модуль сигнала триггера конца (низкий уровень триггера эффективный)
Высокий уровень и низкий уровень значения:
Триггер высокого уровня относится к сигнальному Триггеру (IN) и отрицательному электроду мощности между
Положительное напряжение, обычно с положительным полюсом источника питания и пусковым терминалом
Режим триггера, когда конец триггера имеет положительное напряжение или триггерное напряжение, реле привлекает.
Низкий уровень триггера относится к сигналу срабатывания напряжения между концом и отрицательным электродом источника питания.
OV, или пусковое клеммное напряжение ниже напряжения, чем положительный источник питания,
Низко-напряжение может быть срабатывает, сделать реле, как правило, будет питание
Отрицательный электрод и пусковой конец триггера подключены, так что реле привлекло.
Электрические параметры:
Напряжение версия 5V
Потребляемый ток 0mA
Рабочий ток 12.5ма
Напряжение триггера 0-1,5 в
Ток срабатывания 2mA
Применение продукты, которые:
Источник питания 1 модуля: источник питания должен быть электрическим током постоянного тока
Давление в соответствии с реле напряжения
Метод 2 проводов:
Когда сигнал запускает конец низкого уровня триггера, реле будет подключаться, оборудование электрической работы
