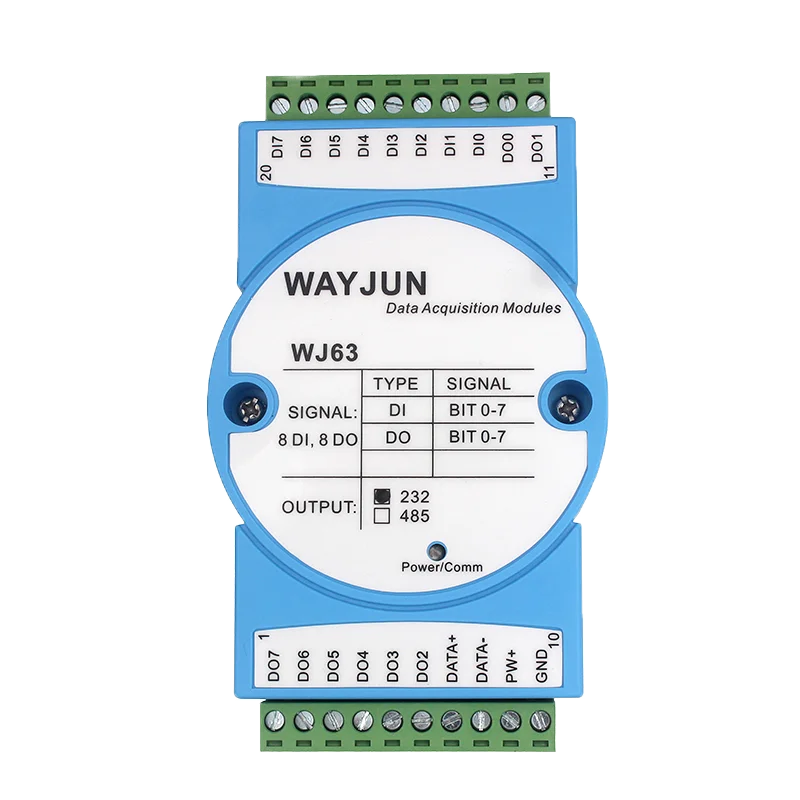

WJ63 WAYJUN 8 канальный Di высокоскоростной счетчик переключатель импульсного сигнала

WJ63 WAYJUN 8 канальный Di высокоскоростной счетчик переключатель импульсного сигнала

8-канальный высокоскоростной счетчик Di, 8-канальный поддерживает выход ШИМ, Модуль RTU Modbus wj63

Особенности продукта: ● 8 входов переключателя, 8 выходов переключателя ● Di каждый путь может использоваться как счетчик или Измерение частоты ● Каждая цепь do может выводить сигнал PWM независимо ● Значение измерителя можно считывать с помощью интерфейса с помощью функции «RS-485» (232) ● Поддержка интерфейса PWM для установки выходных данных по PWM, с поддержкой интерфейса RS-485 / 232 ● Широкий диапазон электропитания: 8 ~ 32 В постоянного тока ● Высокая надежность, удобное программирование и простота применения ● Стандартная установка направляющей din35, удобная для Центральной проводки ● Программируемый адрес модуля, скорость передачи данных, и т. Д. ● Поддержка протокол связи Modbus RTU и протокол автоматической идентификации ● Размер контура: 120 мм x 70 мм x 43 мм : ● Измерение импульсного сигнала с переключателем приближения ● Счетчик импульсов или измерение потока ● Количество продукции на линии производства ● Количество логистической посылка ● Светодиодный светильник или управление двигателем ● Внешний счетчик промышленного компьютера ● Интеллектуальная фабрика и промышленный Интернет вещей ● Измерение импульсного сенсорного сигнала ● Мониторинг состояния и контроль промышленной камеры

Обзор продукта:

Продукт Wj63 определяет захват сигнала между датчиком и хостом, который используется для подсчета импульсного сигнала и контроля оборудования. Продукты серии Wj63 могут быть использованы в системе управления промышленной автоматизацией на автобусах с разъемами для автомобилей с функцией подсчета сигнала фотоэлектрических переключателей, выходных и частотных замеров PWM и т. Д. Продукция включает в себя изоляцию сигнала, захват импульсного сигнала, конвертацию сигнала и последовательную коммуникацию в режиме RS-485. Каждый последовательный порт может быть подключен к модулям серии 255 wj63. Режим связи принимает протокол связи с кодом ASCII или протокол связи Modbus RTU. Скорость передачи данных может быть установлена по коду. Его можно повесить на такой же автобус с модулем управления для других производителей, что удобно для программирования компьютера.

WJ63

Продукты серии Wj63-это интеллектуальная система мониторинга и управления, на базе микрокомпьютера с одним чипом. Вся информация о настройках, например, адрес, скорость передачи данных, формат данных, проверка и состояние, установленные пользователем, хранятся в нелетучей памяти EEPROM. Продукты серии Wj63 сконструированы и производятся в соответствии с промышленными стандартами, с изолированным входом/выходом сигнала, могут выдерживать изолированное напряжение в 3000vdc, сильную способность от помех и высокую надежность. Диапазон рабочих температур-45 ℃ ~ + 85 ℃.

Краткая информация о функции:

Модуль удаленного ввода/вывода Wj63 может использоваться для измерения сигнала переключения на восемь каналов и имеет выход переключения на восемь каналов. Его можно использовать в качестве 8-канального счетчика или 8-канального измерения частоты, он также может выпускать 8 сигналов ШИМ. 1. Вход и выход сигнала переключателя 1. Вход Сигнала 8-позиционного переключателя может быть соединен с сухостью контакта и влажным контактом, пожалуйста, ознакомьтесь с схемой проводки для получения подробной информации; 8-позиционный Переключатель выхода сигнала коллектора, выход открытой цепи. Протокол связи Коммуникационный интерфейс: один стандартный интерфейс связи в стиле «RS-485» или один стандартный интерфейс связи, который должен быть выбран во время заказа и выбора. Протокол связи: Поддержка двух минут, протокол символов, определяемый набором команд и протокол передачи данных Modbus RTU. Модуль автоматически определяет протокол связи и может осуществлять сетевую связь с различными брендами ПЛК, RTU или компьютерной системы мониторинга. Формат данных: 10 бит 1 стартовый бит, 8 бит данных и 1 стоп-бит. Можно задать адрес связи (0-255) и скорость передачи данных (2400, 4800, 9600, 19200, 38400, 57600, 115200bps); максимальное расстояние связи может достигать 1200 метров, что соединено витым экранированным кабелем. Высокая защита от помех, интерфейс связи, защита ESD ± 15 кВ, время отклика на связь менее 100 мс. 2. Защита от помех Контрольные суммы могут быть установлены по мере необходимости. В модуле есть Диоды подавления переходных импульсов, которые могут эффективно подавлять различные импульсы перенапряжения, защитить модуль, внутреннюю цифровую фильтрацию, а также могут эффективно подавлять помехи частоты питания от электросети.

Выбор товара:

WJ63-⑤ Интерфейс связи 485: выход представляет собой интерфейс, работающий на расстоянии от одного до того, как он работает на расстоянии от одного до того момента, как выход будет выбран через другой. 232: выход-это интерфейс, работающий на расстоянии от 1 до 4 лет, и работающий на расстоянии от 2 до 8 лет. Например, выбор модели 1: Модель: в случае, если выход находится в интерфейсе, это означает, что выходная мощность-это интерфейс, выходная мощность, выбранный в качестве примера, 1: Модель: с отображением на изображении, полученном изображении на изображении, изображении на изображении Например, выбор модели 2: Модель: в случае, если выход находится в интерфейсе, это означает, что выходная мощность-это интерфейс, выходная мощность, выбранный в качестве примера 2. Модель: с отображением на изображении, полученном изображении на изображении, изображении на изображении, изображении, изображении на изобра Wj63. общие параметры: (Стандартный @ + 25 ℃,Vs 24 В постоянного тока) Тип входного сигнала: значение для переключения входов, 8 каналов (DI0 ~ DI7). Низкий вес l: вход <1 в Высокий уровень: вход 3,5 ~ 30 В Частотный диапазон 0-20 КХЗ, диапазон 0-0xffffff Входное сопротивление: 30 кОм Тип выхода: Выходная схема коллектора, напряжение 0 ~ 30 В, максимальный ток нагрузки 30 мА, 8 каналов (do0 ~ do7) ШИМ-частота 1 ~ 65535 Гц, рабочий цикл 0% ~ 100% Коммуникация: договорённость, стандартный протокол персонажа и протокол передачи данных Modbus RTU (протокол связи), "о", "о", "." Скорость передачи данных (2400, 4800, 9600, 19200, 38400, 57600, 115200bps) можно выбрать Можно выбрать адрес (0 ~ 255) Время отклика на связь: максимум 100 мс Рабочий Источник питания: + 8 ~ 32 В постоянного тока, широкий диапазон электропитания, с защитой от обратного соединения и от перенапряжения внутри Расход энергии: менее 0,5 Вт Рабочая температура:-45 ~ + 80 ℃ Рабочая влажность: 10 ~ 90% Температура хранения:-45 ~ + 80 ℃ Влажность хранения: 10 ~ 95% Изоляция, выдерживающее напряжение: между входом и выходом: 3KVDC, 1 мин, ток утечки 1 мА Заземлены выходная мощность и источник питания на 5/2, что обеспечивает стабильное и стабильное питание на 1/2/3: 5. Импульсное напряжение: 3KVAC, 1,2/50US (пиковое значение) Размер контура: 120 мм x 70 мм x 43 мм
