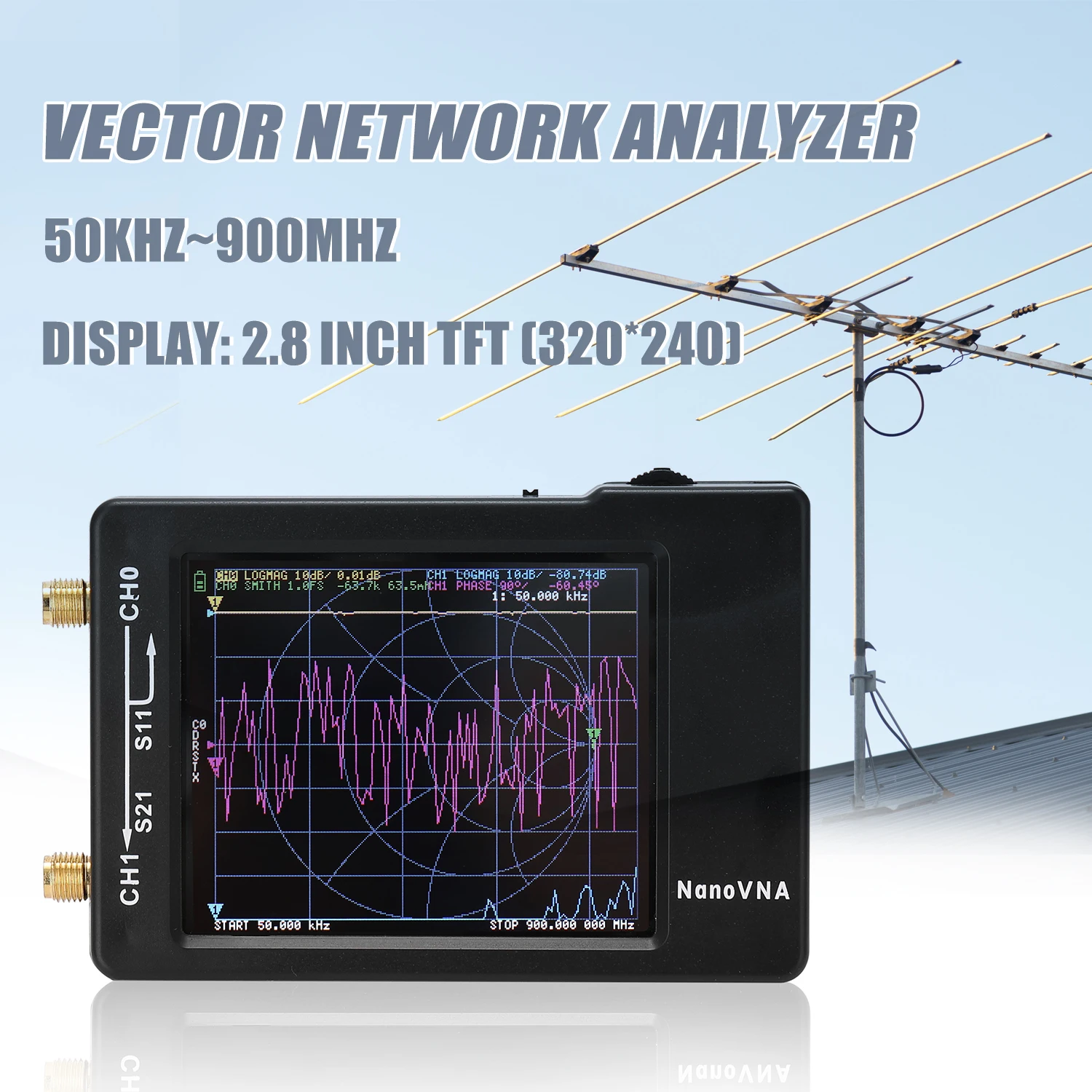

Портативный цифровой MF HF VHF UHF антенный анализатор векторный сетевой 50 кГц-900 МГц

Портативный цифровой MF HF VHF UHF антенный анализатор векторный сетевой 50 кГц-900 МГц

Это DIY продукт с функцией измерения векторной сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, необходимо вручную заменить проводку порта трансивера.

Особенности:
Программное обеспечение управления ПК может экспортировать Touchstone (snp) файлы, который используется для различных радио дизайна и моделирования программного обеспечения.

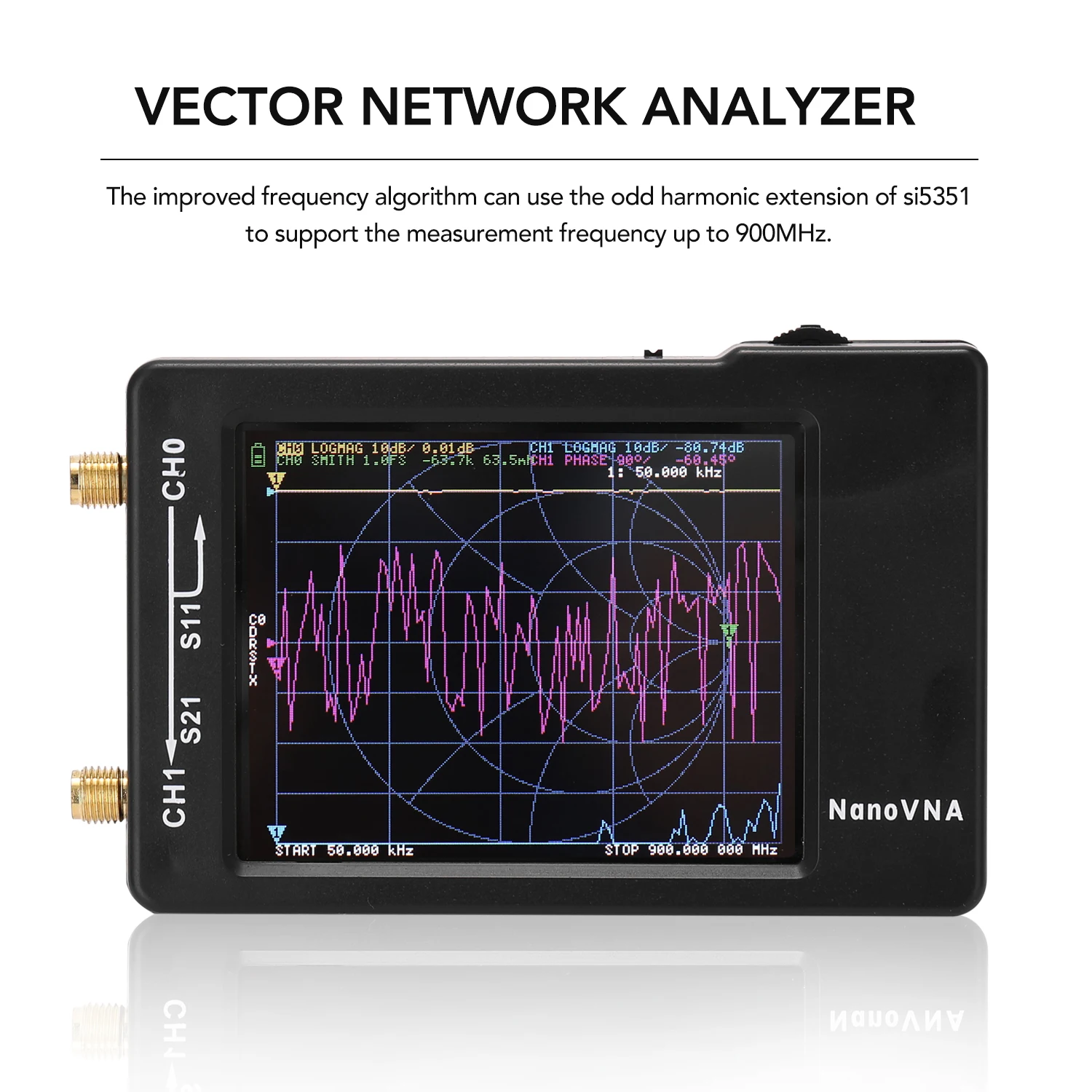

Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц.
Металлический экран предназначен для уменьшения внешних помех и повышения точности измерений.
Диапазон частот 50 k-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов.
Металлический корпус для более легкого и безопасного использования и красивого.
С помощью сенсорного экрана вы можете легко выполнять различные операции.
Поддержка подключения мобильных телефонов с помощью кабеля передачи данных типа C-type C (в комплекте).
Встроенная перезаряжаемая литиевая батарея для более удобного использования.

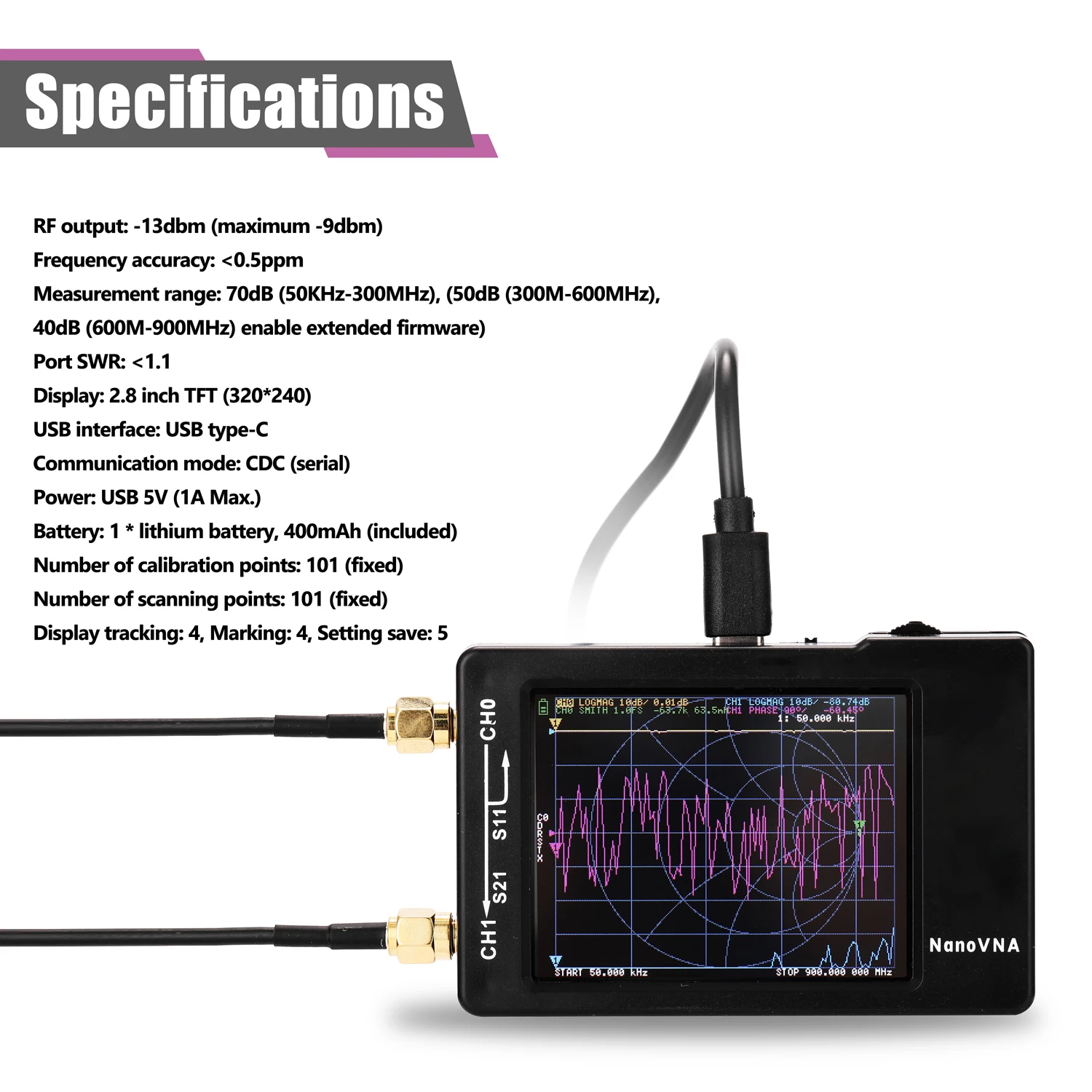

Технические характеристики:
Материал: металл
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF:-13 дБм (максимум-9 дБм)
Точность частоты: <0.5ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включить расширенную прошивку)
Порт КСВ: 1,1
Дисплей: 2,8 дюйма TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (последовательный)
Питание: USB 5 В (1 а макс.)
Батарея: 1 * литиевая батарея, 400 мАч (в комплекте)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

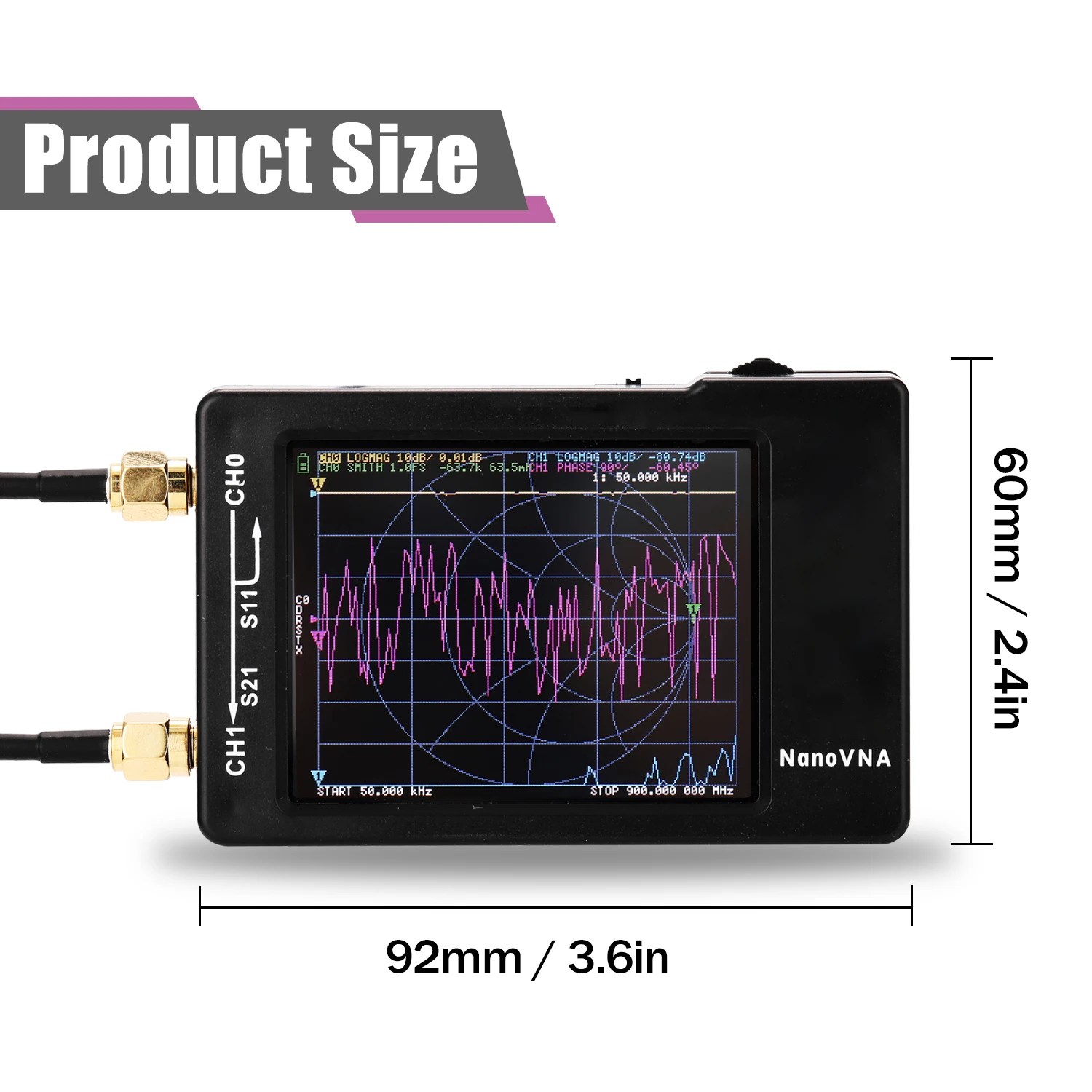

Размер изделия: 92*60*18 мм/3,6*2,4 * дюйма (без разъемов и переключателей)
Вес изделия: 80 г/2,8 унций
Размер посылка: 195*127*27 мм/7,7*5,0 * 1.1in
Вес посылка: 250 г/8,8 унций

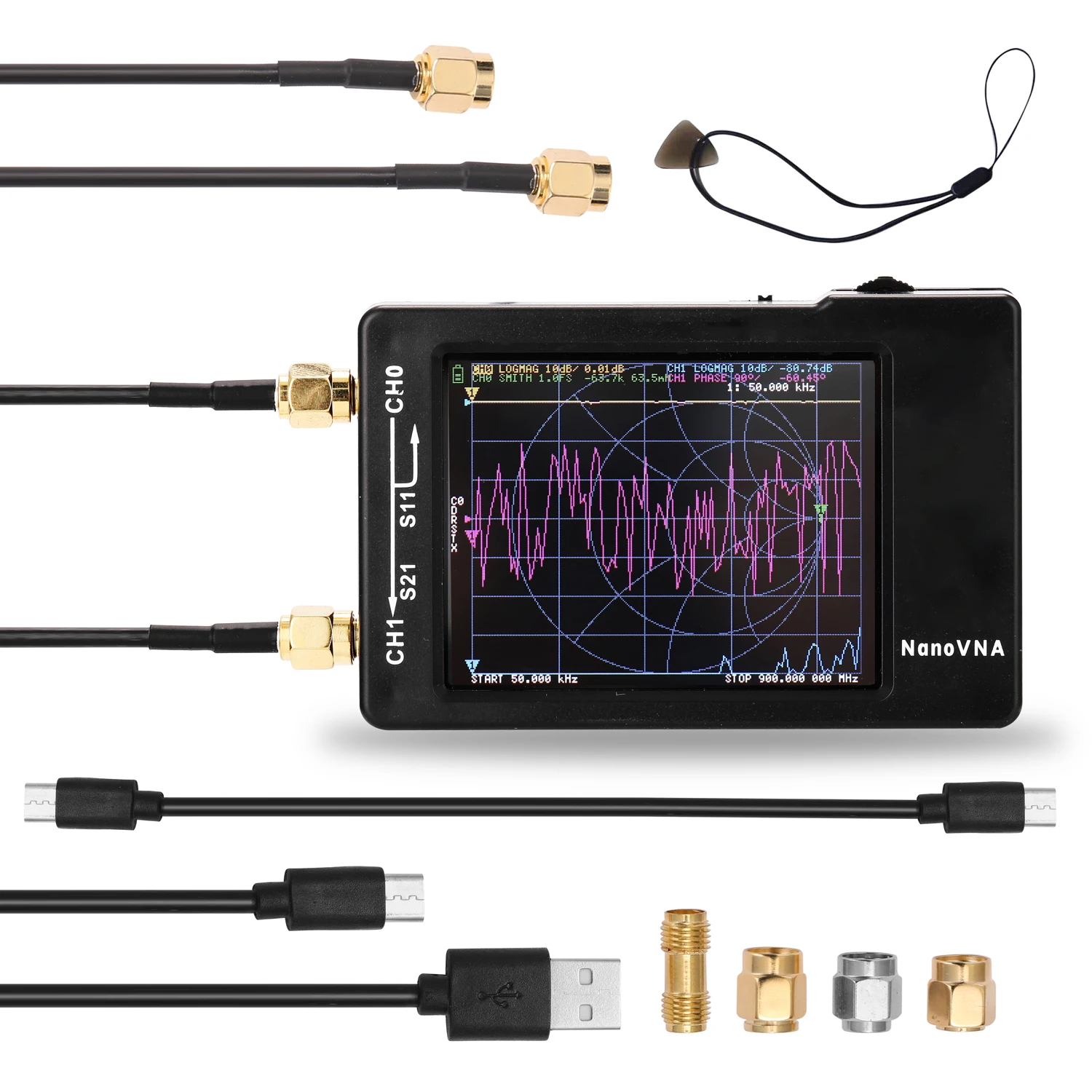

Посылка список:
1 * хост
1 * usb type-C кабель для передачи данных
1*250 мм usb type C-type C кабель для передачи данных
2*200 мм SMA папа-папа RG174 RF кабель
1 * набор калибровочных деталей SMA (O/S/L)
1 * SMA Гнездовой разъем
1 * выбор сенсорного экрана
1 * ремешок
