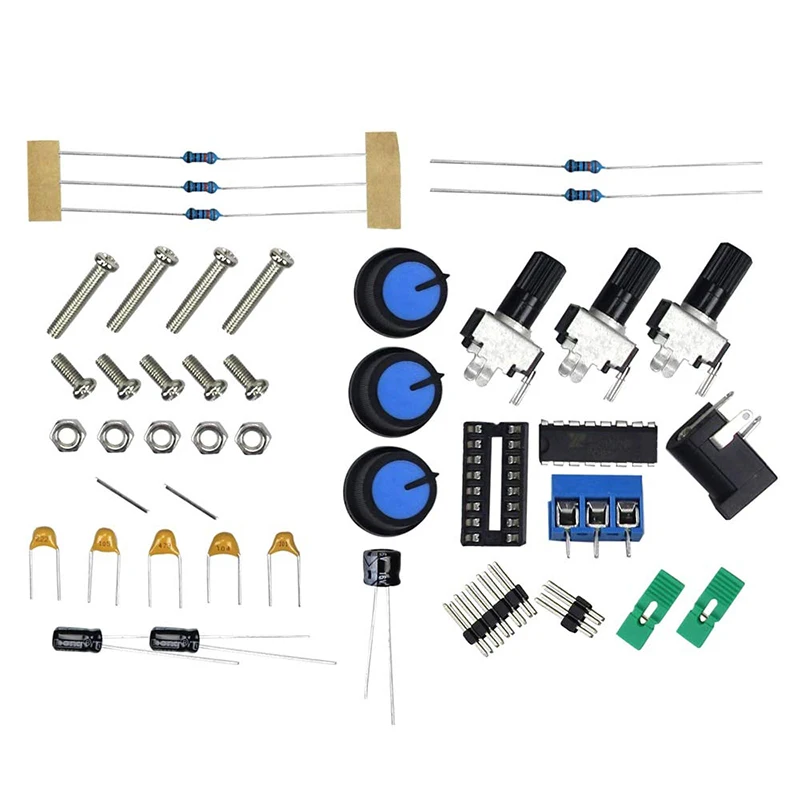

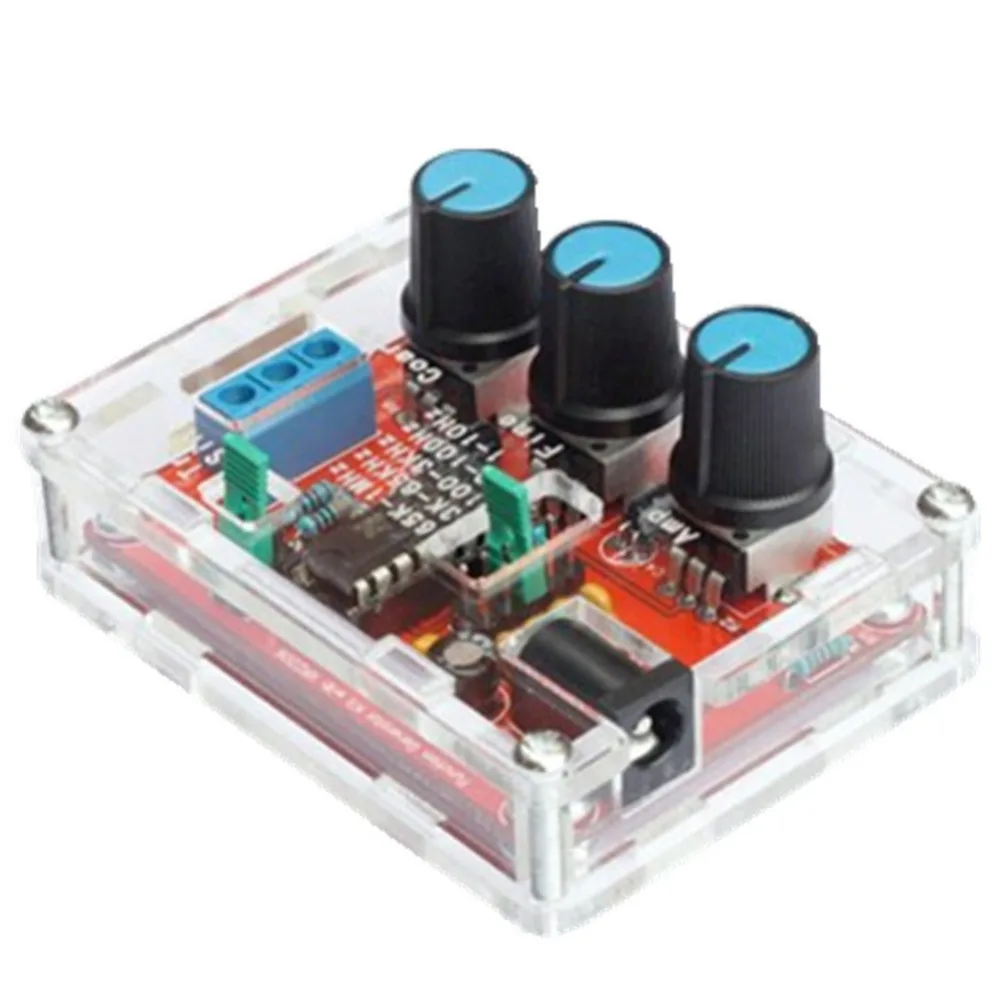

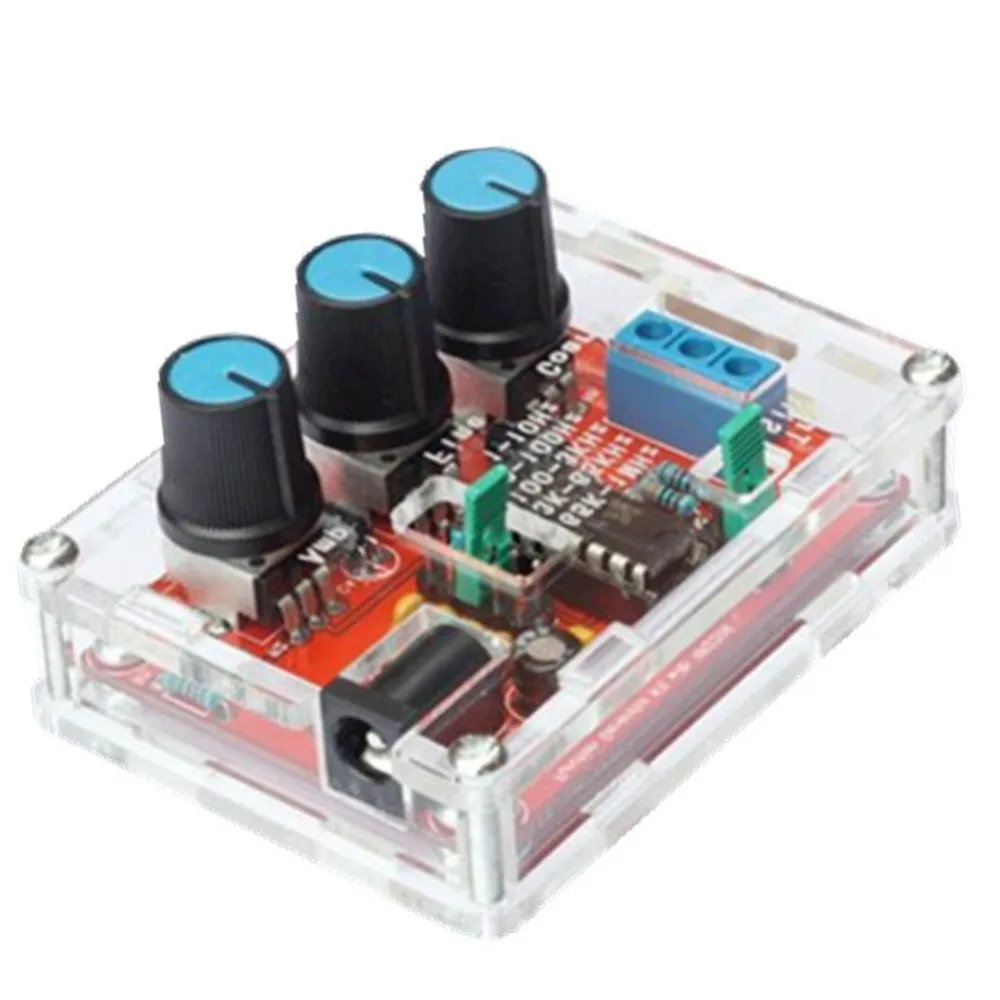

Генератор сигналов XR2206 функция самостоятельной сборки
История изменения цены
*Текущая стоимость 168,12 - 416,50 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-02-2026 | 200.79 руб. | 210.26 руб. | 205 руб. |
| Mar-02-2026 | 198.83 руб. | 208.68 руб. | 203 руб. |
| Feb-02-2026 | 166.69 руб. | 174.33 руб. | 170 руб. |
| Jan-02-2026 | 195.47 руб. | 205.50 руб. | 200 руб. |
| Dec-02-2025 | 170.61 руб. | 179.6 руб. | 174.5 руб. |
| Nov-02-2025 | 192.50 руб. | 202.7 руб. | 197 руб. |
| Oct-02-2025 | 190.65 руб. | 200.20 руб. | 195 руб. |
| Sep-02-2025 | 188.71 руб. | 197.46 руб. | 192.5 руб. |
| Aug-02-2025 | 186.22 руб. | 195.93 руб. | 190.5 руб. |
Описание товара
Особенности:
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Прямоугольная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольной формы волны
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА

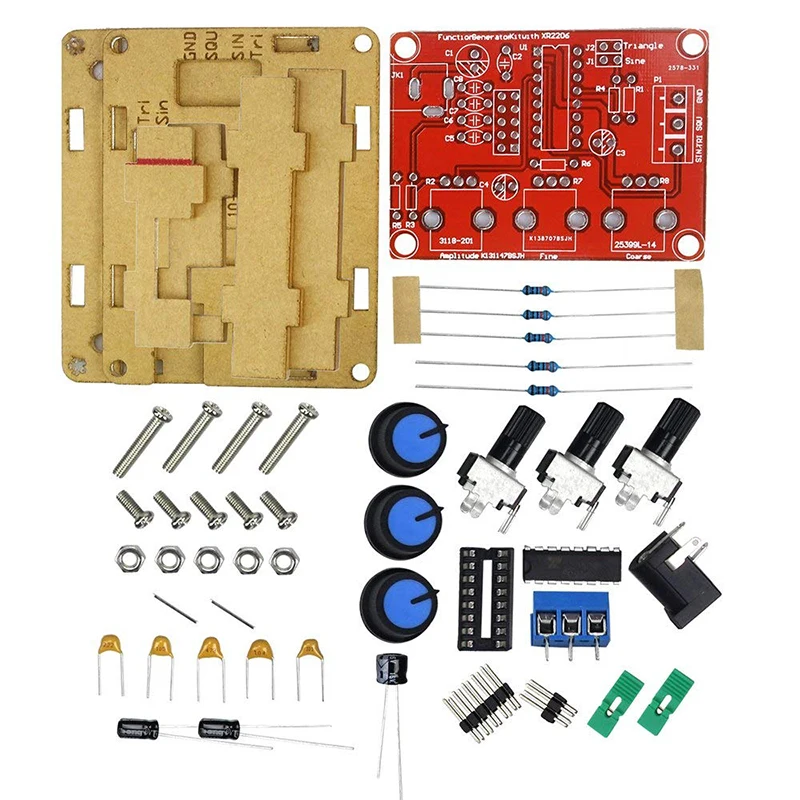

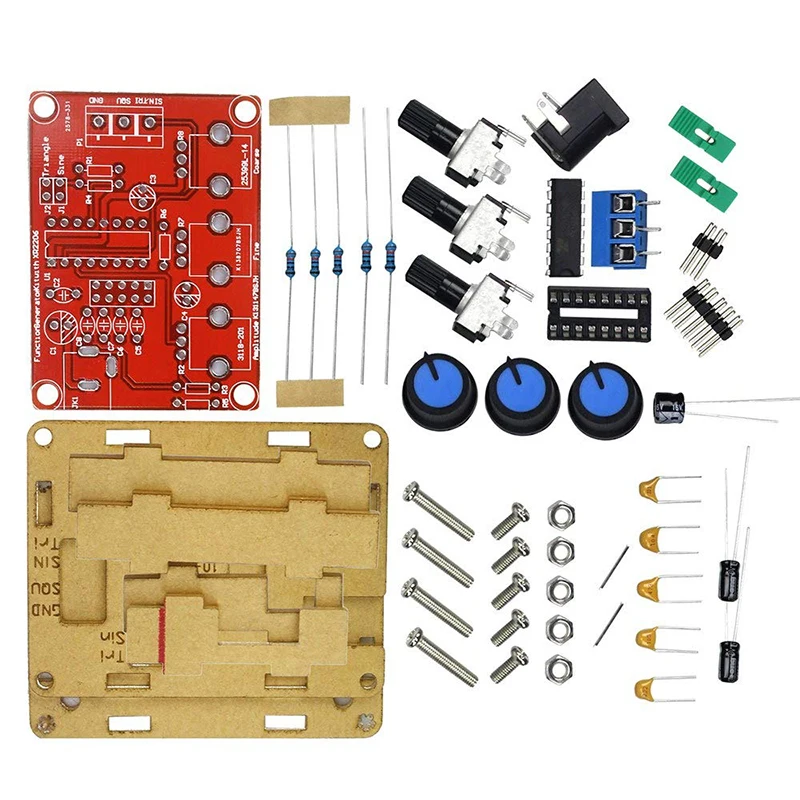

2. Таблица параметров компонентов генератора функций
|
Обратите внимание |
Этикетка |
Тип |
Параметры |
|
R1 |
Резистор |
1K |
Независимо от того, полярность |
|
R2 |
Регулируемые сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R3, R5,R6 |
Резистор |
5,1 K |
Независимо от того, полярность |
|
R4 |
Резистор |
330 |
Независимо от того, полярность |
|
R7 |
Регулируемые сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R8 |
Регулируемые сопротивление |
B104 = 100K |
(Слой трафаретной печати) |
|
C1, |
Электролитический конденсатор с алюминиевой крышкой |
100 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C2 |
Неполярные конденсаторы |
104 |
Независимо от того, полярность |
|
C3,C4 |
Электролитический конденсатор с алюминиевой крышкой |
10 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C5 |
Неполярные конденсаторы |
105 |
Независимо от того, полярность |
|
C6 |
Неполярные конденсаторы |
473 |
Независимо от того, полярность |
|
C7 |
Неполярные конденсаторы |
222 |
Независимо от того, полярность |
|
C8 |
Неполярные конденсаторы |
101 |
Независимо от того, полярность |
|
U1 |
IC |
XR2206 |
(Слой трафаретной печати) |
|
JK1 |
Разъем питания постоянного тока |
|
(Слой трафаретной печати) |
|
J1 |
2PIN корпус перемычки |
XM2.54 |
Независимо от того, полярность |
|
J2 |
2PIN корпус перемычки |
XM2.54 |
Независимо от того, полярность |
|
P1 |
Сигнальный провод терминала |
|
(Слой трафаретной печати) |
|
J3 |
2*5P Jumper cap |
|
|

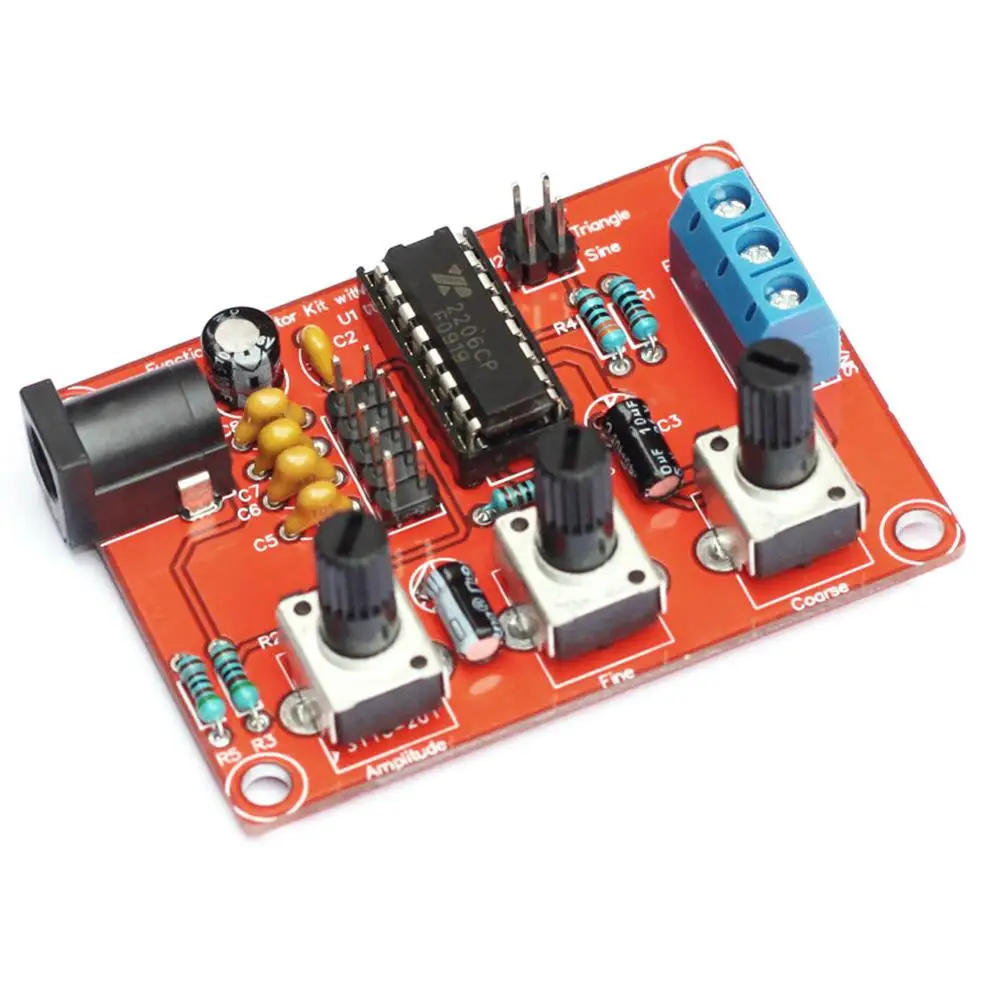

3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4 Отладки шаги:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5, используя шаг
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
