Семейная плата управления скоростью двигателя постоянного тока 220 В машина для

Семейная плата управления скоростью двигателя постоянного тока 220 В машина для

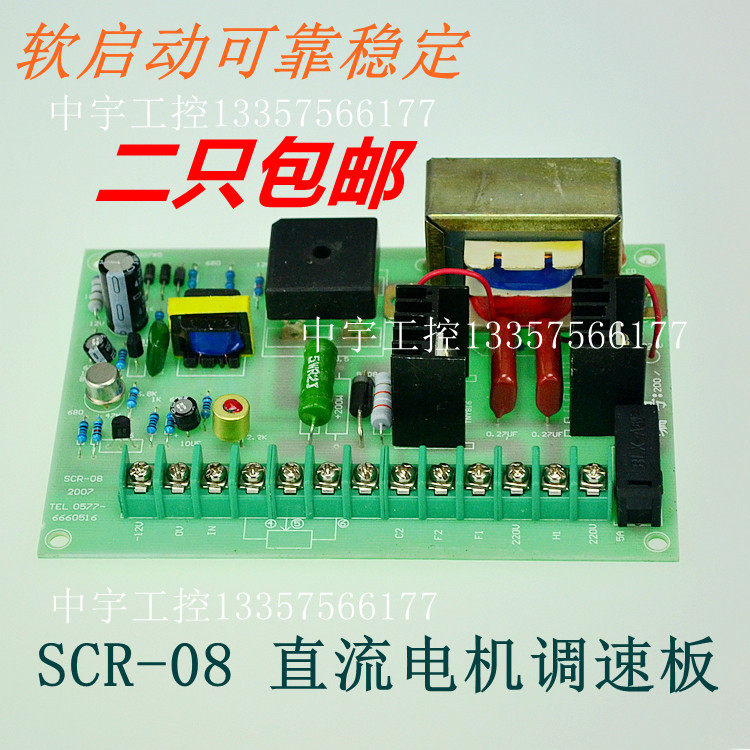

Серия SCR тиристорная контрольная плата скорости двигателя постоянного тока-это небольшой регулятор двигателя пост. Тока, недавно разработанный и разработанный нашей компанией со ссылкой на аналогичные продукты в стране и за рубежом и в сочетании с фактическими условиями использования. Он имеет преимущества небольшого размера, удобной установки, высокой точности регулирования скорости, низкой цены и полных функций. Широко используется в машинах для изготовления мешков, кросс-резочных машинах, волочильных проволоках, экструзионных машинах, производстве пищевых продуктов, печати и упаковке и других отраслях промышленности, и может использоваться с постоянными магнитами, и других захватывающих, И захватывающие двигатели постоянного тока. Источник питания для небольшого двигателя постоянного тока позволяет двигателю постоянного тока достичь постоянного крутящего момента плавного регулирования скорости. Основная Схема устройства принимает Однофазный Тип полуконтрольной цепи и имеет отрицательные отзывы напряжения, отзывы о отключении тока и мягкий запуск и т. д. Что Улучшает точность регулирования скорости и ограничивает исходный ток. Цепь управления срабатывает с помощью однораспределительного транзистора, и схема является простой. Работа Стабильная и надежная, а температурная компенсация стабильна. Внешние элементы управления включают: контроллер перемещения, фотоэлектрический переключатель NPN или PNP. Способ подключения: тип клеммы Применение окружающей среды 1. Температура окружающего воздуха: -10 ~ 40 ° C 2. Относительная влажность воздуха ниже 85%, а вентиляция хорошая. 3. Там, где нет взрывоопасной среды и нет проводящего металлического порошка В-четвертых, характеристики: 1. Использование триггера тиристора для достижения бесступенчатой регулировки скорости 2, внедрение напряжение отрицательные отзывы технологии для того, чтобы сделать скорость более стабильным 3, с устройством защиты от перегрузки по току, чтобы сделать производительность более надежной ★Автоматическое Плавное регулирование скорости с перемещением ★С пультом дистанционного управления для фотоэлектрического управления ★Введите отрицательные отзывы о напряжении, чтобы сделать скорость более стабильной ★С устройством защиты от перегрузки по току, чтобы сделать производительность более надежной ★С мягким пусковым устройством для устранения пускового тока двигателя слишком велик Размеры: 145 × 100 × 45 (мм) (длина × ширина × высота)

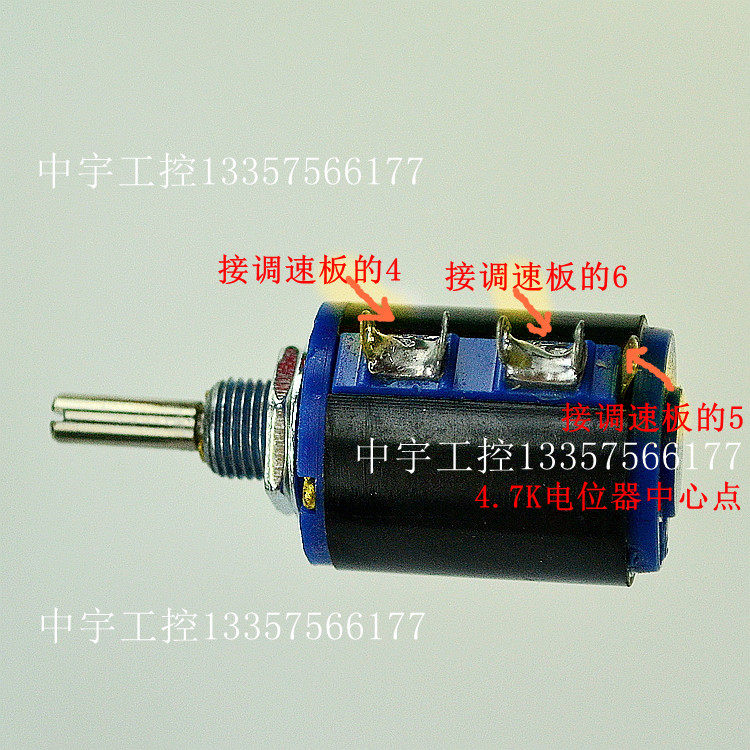

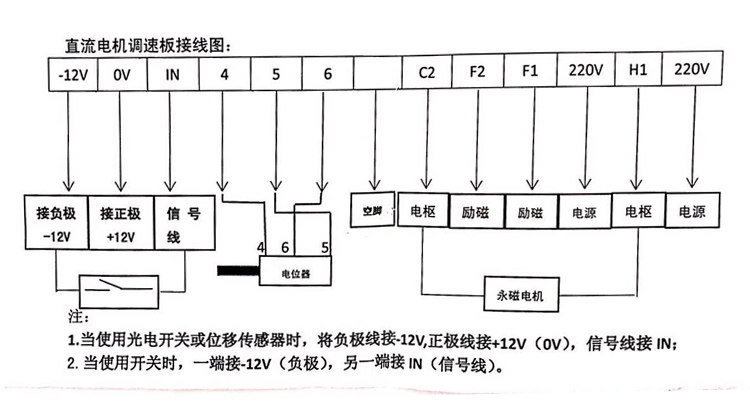

调速板端子接线说明:  -12V:非隔离负电源, 0В: 非隔离正电源, in外接放枓电眼输出端 (публикации в: 不接放枓电眼时-12V 与in接外接常开触点可以控制电机的启动和停止), 4 接速度调节低速端,5 接速度调速端即 4.7K 电位器中心点, 6接速度调节高速端, H1 接直流电机电枢, C2接直流电机电枢 +,F1 直流电机励磁 +,F2 直流电机励磁,220V/相线电源输入 另一个 220V/零线,电源输入 。

PLC 0-10V 接法:+ 10V 接调速板in ov接调速板-12V
