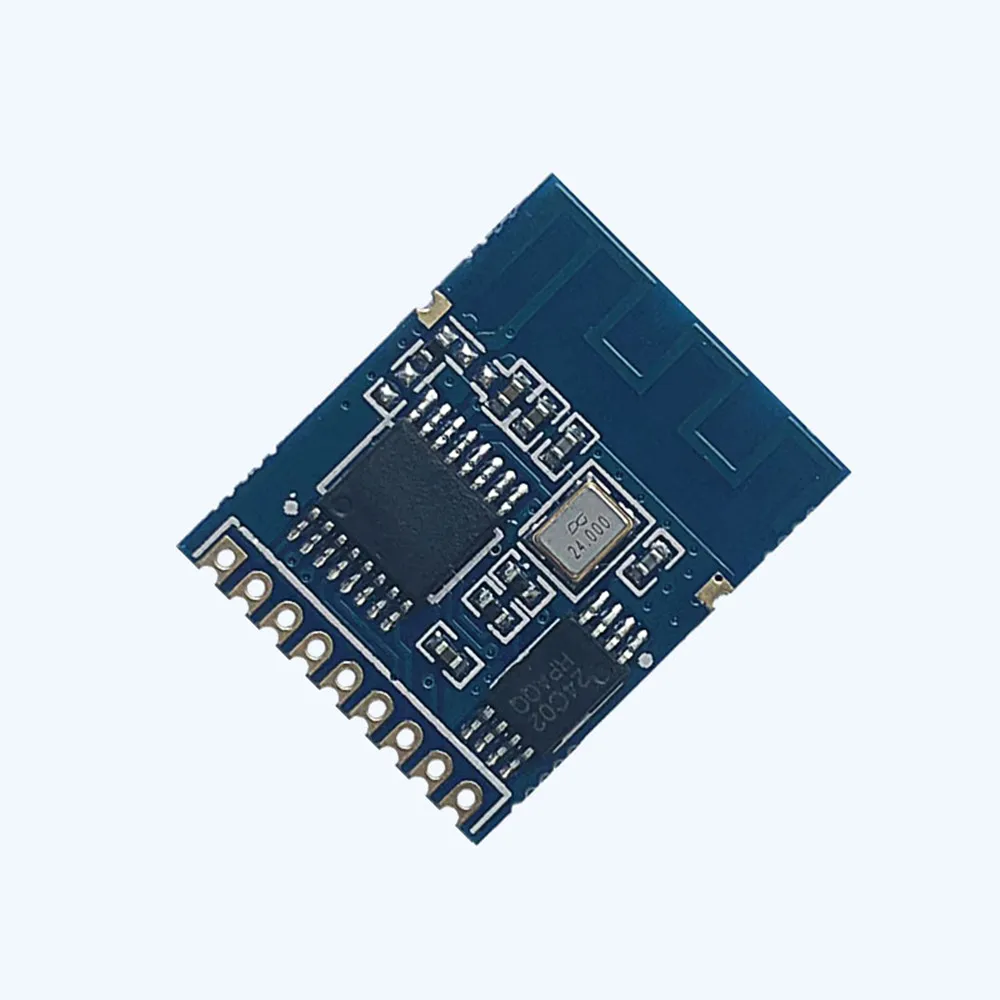

Taidacent в команде программирования 2,4 ГГц низкая Напряжение BT 4,0 Ble низкое Мощность Diy Rs232 серийный Порты и разъёмы BLE и видеоминитрансмиттер

Напряжение Диапазон 2,0 V-3,6 V
Частотный диапазон 2402 МГц до 2480 МГц
Погрешность частоты +/-20ppm
Метод модуляции GFSK
Скорость передачи данных 1 Мбит/с
Расстояние передачи 100 м
Выходная мощность 7.9dBm макс
Получите чувствительность 94dBm
Ток сна 8uA
Получайте ток 12 мА
Ток излучения 20мА
Рабочая температура 30 ° C -85 ° C
Размер 18,8 мм x 15,1 мм
Сопротивление антенны 50 Ом
Все команды будут отвечены, если они принимаются модулем, в противном случае они ответят: команды ERRORAll представлены ASCII кодом.
Рабочая команда переключения режимов
Модуль включается по умолчанию в режим передачи. (Подсказка: после включения модуля необходимо отправить в режим + = 0, чтобы войти в командный режим для использования команды AT)
1) запросите текущий режим
Отправка: AT + imperesponse: + режим: 0-командный режим 1-режим передачи
2) запросите параметры, поддерживаемые текущей командой
Отправка: AT + MODE? Ответ: + режим: пункт 0,1.
3), режим настройки
Отправка: AT + MODE = para 0,1.
Команда была принята в ответ: команда OKThe не принимается в качестве ответа: ERRORBroadcast enable command
Модуль по умолчанию для включения трансляции.
, Запрос текущего состояния трансляции
Отправка: AT + SCANResponse: + SCAN:Para-это текущее состояние трансляции. 0 -- передача не включена 1 -- включение трансляции
Запрос параметров, поддерживаемых текущей командой
Отправить: AT + SCAN? Ответ: + сканирование: 0,10 -- закрыть трансляцию 1 -- открыть трансляцию. Эта функция доступна только тогда, когда модуль не подключен к серверу.
Установите текущее состояние трансляции
Отправка: AT + SCAN = para 0,1
Команда была принята в ответ: команда OKThe не принимается в качестве ответа: ERRORPara настроена на состояние 0-выключите трансляцию 1-Включите трансляцию
Установите интервал подключения
Интервал подключения может быть установлен от 10 мс до 2000 мс. Поддерживает все настройки интервала подключения 10 мс, многоточие между 10 мс и 2000 мс, которое немедленно начинает действовать.
Интервал подключения по току запроса
Отправка: AT + LINKINVResponse: + LINKINV:Para-это текущий интервал подключения.
Запрос параметров, поддерживаемых текущей командой
Отправить: AT + LINKINV? Ответ: + LINKINV:Para все параметры поддерживаются командой
3) установите интервал подключения
Отправка: AT + LINKINV = para является целым рядом 10 мс
Команда была принята в ответ: команда OKThe не принимается в качестве ответа: настройка скорости ERRORBaud
Скорость передачи данных по умолчанию 9600 8N1. Скорость передачи данных может быть установлена: 9600, 19200, 38400, 57600, 115200.

, Запрос текущей скорости передачи данных
Отправка: AT + UARTResponse: + UART: Para-это скорость передачи данных последовательного порта, используемая в настоящее время.

Запросите параметры, поддерживаемые текущей командой.
Отправить: AT + UART ответ: + UART: Para все параметры поддерживаются командой

Установите скорость передачи данных последовательного порта
Отправка: AT + UART = para is 9600, 19200, 38400, 57600, 115200.

Команда была принята в ответ: команда OKThe не принимается как ответ: ERRORSet мощность передачи
Мощность передачи делится на десять уровней, которые являются 0 level-19.5dbm, 1 level-16dbm, 2 level-13.3dbm, 3 уровня-9.6dbm, 4 level-5dbm, 5 level-33.1dbm, 6 уровня 0dbm, 7 уровня 3,3. Dbm, уровень 6.3dbm и уровень 7.9dbm. Мощность передачи по умолчанию до 9 уровней 7,9 дБм.



1), запрос мощности передачи тока

Отправка: AT + RFPWResponse: + RFPW: Para-это текущее значение мощности

Запросите параметры, поддерживаемые текущей командой.
Отправить: AT + RFPW? Ответ: + RFPW: Para все параметры поддерживаются командой

Установите мощность передачи
Отправка: AT + RFPW = para-0 ~ 9.

Команда была принята в ответ: команда OKThe не принимается как ответ: Имя модуля ERRORSet
Модуль по умолчанию для GCBT40. Пользователь может установить имя длиной до 18 байт. Перезагрузка происходит.

, Запрос имени текущего модуля
Отправка: AT + NAMEResponse: + Название: Para текущее Имя модуля.

, Установите новое имя модуля
Отправка: AT + NAME = para new name

Команда была принята в ответ: команда OKThe не принимается как ответ: ERRORSet интервал трансляции
Интервал передачи может быть установлен от 100 мс до 2000 мс. Следующие параметры настройки поддерживаются: 100, 200, 500, 1000, 2000. Модификация действует немедленно в режиме трансляции.

, Запросите текущий интервал подключения
Отправка: AT + ADVTResponse: + ADVT: Para-это текущий интервал подключения.

Запросите параметры, поддерживаемые текущей командой.
Отправить: AT + ADVT ответ: + ADVT: Para все параметры поддерживаются командой

3) установите интервал подключения

Отправка: AT + ADVT = para составляет 100200500, 1000,2000.

Команда была принята в ответ: команда OKThe не принимается в качестве ответа: ERRORQuery mac-адрес
Отправка: AT + GMACResponse: + GMAC: para-это MAC-адрес.



Режим низкой мощности
Модуль по умолчанию в обычном режиме.

1) запросите текущий режим

Отправка: AT + STBYResponse: + режим: 0-нормальный режим 1-режим низкой мощности

2) запросите параметры, поддерживаемые текущей командой

Отправка: AT + STBY? Ответ: + режим: пункт 0,1,2.

3), режим настройки

Отправка: AT + STBY = para 0,1,2. Режим 2-это режим глубокого сна (модуль автоматически сбрасывается после пробуждения и режим возвращается к исходному 0 или 1)

Команда была принята в ответ: команда OKThe не принимается в качестве ответа: Настройка режима тестирования ERRORRF
Модуль передает один несущий сигнал с определенной частотой

Отправка: AT + TEST = P, C, где P-Радио передача частоты питания (значение: 0 ~ 9), C-частота передачи, И соотношение преобразования между C и частотой передачи: частота передачи = 2402 + C * 2 МГц

Команда была принята в ответ: команда OKThe не принимается как ответ: ERRORRestore настройки по умолчанию
Отправка: AT + DEFAResponse: после установки команды модуль будет автоматически сброшен.
.
