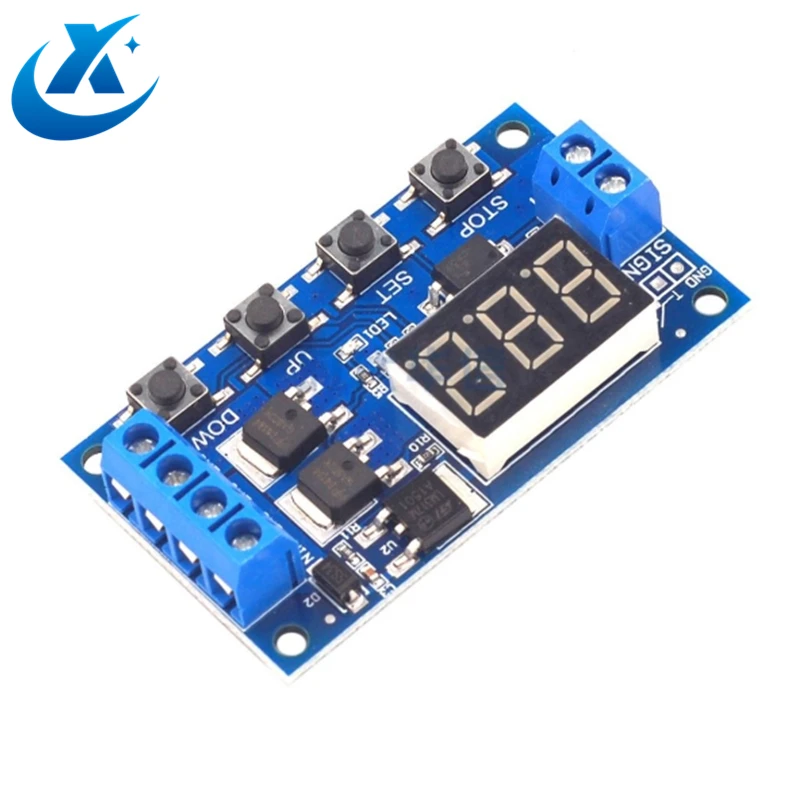

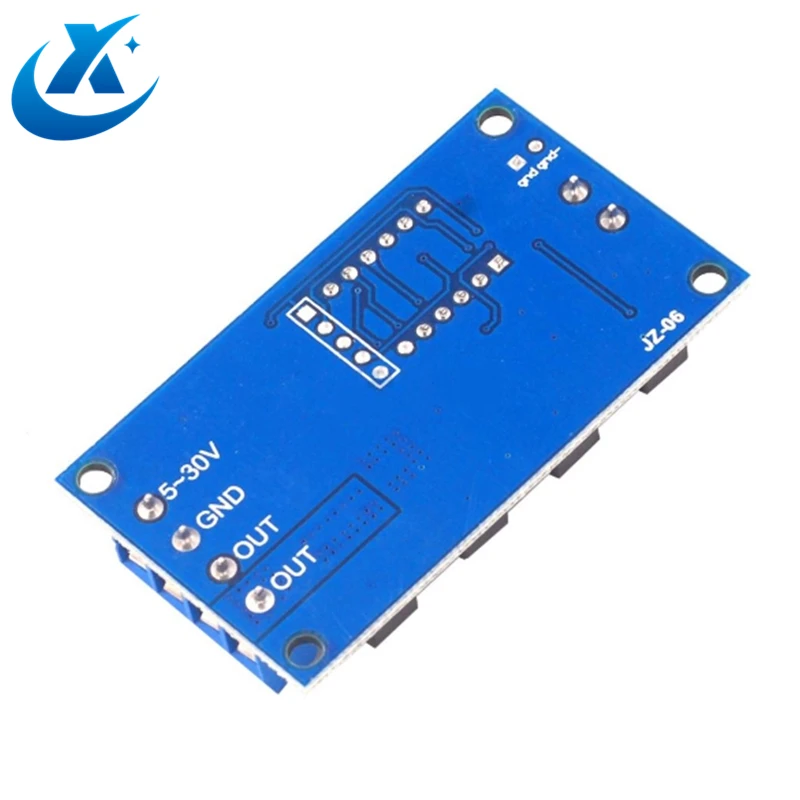

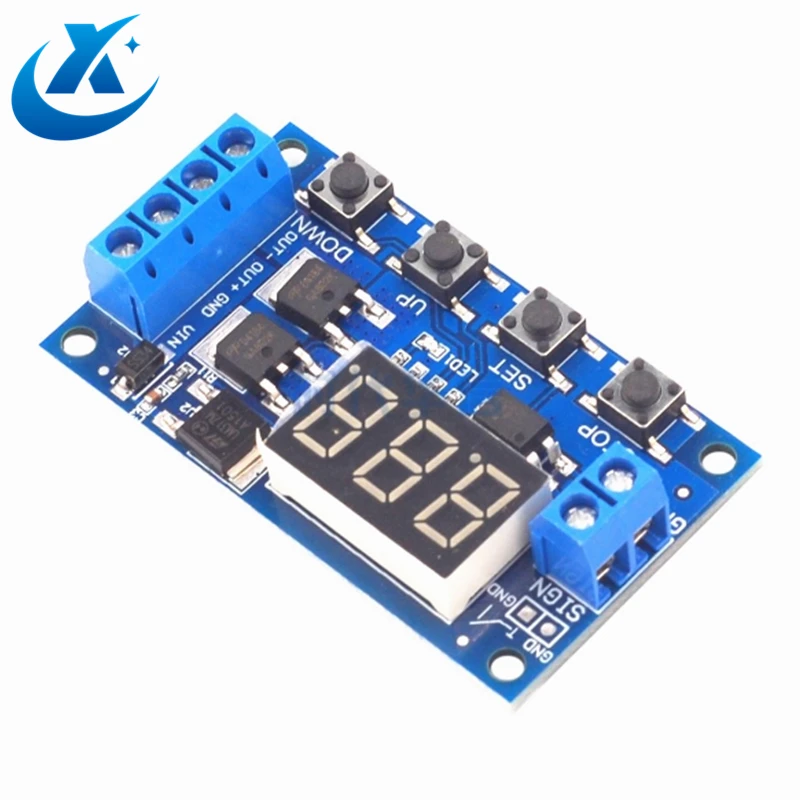

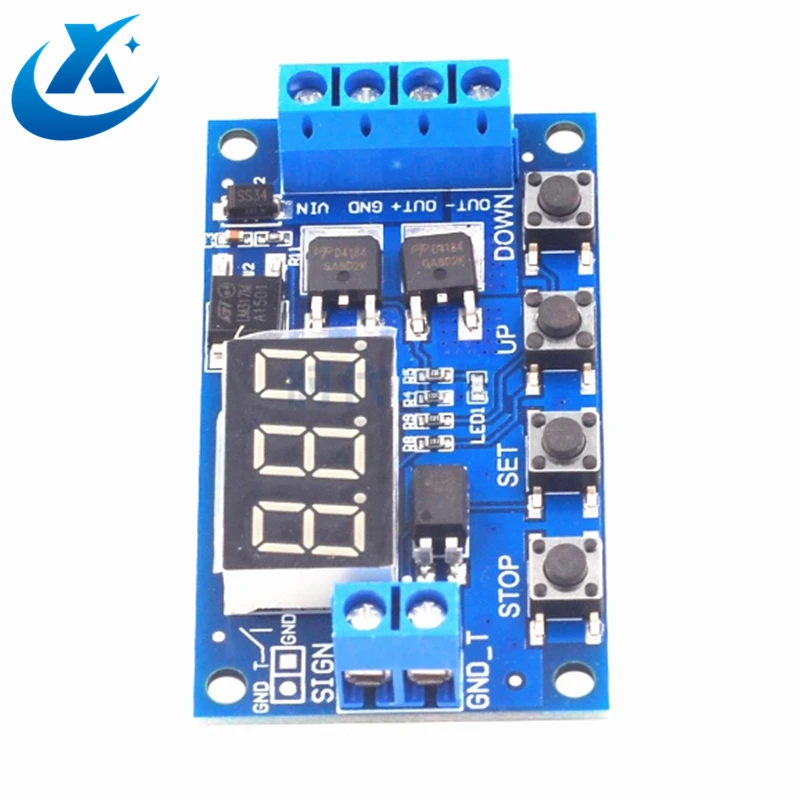

DC 5 V 30 двойной МОП реле задержки времени Триггер Высокий уровень светодиодный

DC 5 V 30 двойной МОП реле задержки времени Триггер Высокий уровень светодиодный

Описание:

Двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, больший ток, сильный интерфейс питания, четкий и простой, мощный, одна кнопка аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит, отключение памяти. Увеличенный спящий режим, после включения, без работы в течение 5 минут, автоматическое выключение дисплея, пробуждение любой кнопки! Вы можете установить различные параметры оп, CL, LOP, эти параметры независимы друг от друга, сохранить параметры настройки автоматически выключить сохранить и другие функции, практически удовлетворить все потребности!

Особенности:

Рабочее напряжение: DC5V-DC30V (защита от широкого напряжения) Триггер источника сигнала: высокого уровня триггер DC 3,0 V-24 V заземления сигнала и системы земли для улучшения системы анти-помех может также микросхема с защитой от короткого замыкания на землю Выходная мощность: DC 5v--36в, постоянный ток 15А при нормальной температуре, мощность 400 Вт! При условии дополнительного тепловыделения максимальный ток может достигать 30А Размер продукта: 64 мм * 35 мм * 19,3 мм Монтажное отверстие: диаметр 3 мм Рабочая температура:-40 °C ~ 85 °C

Режим работы:

Режим P1: после того, как сигнал срабатывает, транзистор MOS включает время OP, а затем выключается; во время OP, следующая операция P1.1: сигнал срабатывает снова. P1.2: Сигнальные триггеры повторно синхронизируются P1.3: сигнал триггеров сбрасывается снова, трубка MOS отключена, и время остановлено. P-2: подайте сигнал триггера, после того, как транзистор MOS отключен от времени CL, транзистор MOS включает время OP. После завершения синхронизации транзистор MOS отключен. P3.1: подайте сигнал триггера, после того, как транзистор MOS включит время OP, трубка MOS отключает время CL, затем зацепляет вышеуказанное действие, сигнал выдается снова в петле, трубка MOS отключена, время остановлено; количество циклов (LOP) Может быть установлен. P3.2: Нет необходимости срабатывать сигнал после включения питания, MOS трубка включается время OP, MOS трубка отключает CL время, петли выше действия; номер петли (LOP) может быть установлен P-4: Функция удержания сигнала, если есть триггерный сигнал, время очищено, транзистор MOS остается включенным; Когда сигнал исчезает, транзистор MOS отключается после синхронизации OP; во время синхронизации, есть сигнал и время очищается.

Реле Включить режим:

ON: MOS трубка допускается для проведения во время проводимости OP Выключено: трубка MOS отключена, всегда выключается Короткое нажатие кнопки СТОП на основном интерфейсе для переключения между включением и выключением. Текущее состояние будет мигать, затем вернитесь к основному интерфейсу. Эта функция является функцией аварийной остановки. Одна кнопка используется для открытия и закрытия трубки MOS. Режим сна (Длительное нажатие на кнопку стоп для просмотра текущего режима) C-P режим сна: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически отключает дисплей, программа работает нормально. O-d обычный режим: цифровая трубка всегда на дисплее Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите, чтобы переключить состояние C-P и O-d. Текущее состояние будет мигать, а затем возвращается к основному интерфейсу.

Диапазон времени:

Как выбрать диапазон синхронизации После установки значения параметра в интерфейсе выбора режима нажмите кнопку STOP, чтобы выбрать диапазон синхронизации. XXX. Десятичная точка находится в одном месте, диапазон синхронизации: от 1 секунды до 999 секунд XX. X Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд X.X.X. Точка после запятой полностью подсвечивается, диапазон синхронизации от 1 минуты до 999 минут. Например, если вы хотите установить OP на 3,2 секунд, переместите десятичную точку на десять цифр, и цифровая трубка отображает 03,2. Описание параметров: OP on time, CL off time, LOP cycle number 1-999 раз, "---" обозначает бесконечную петлю Эти параметры не зависят друг от друга, но каждый режим использует эти параметры. Например, когда режим on-time OP установлен на 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем при входе в P1.2 Установите соответствующие параметры, ОП также будет 5 секунд Отображение ing 000 на основном интерфейсе и нажатие кнопки SET отобразит OPL, LOP и соответствующее время XXX Если только OP в режиме, например режим P1.1, P1.2, P1.3 время, то короткое нажатие кнопки SET будет отображать только OP и соответствующее время Если режим имеет OP, CL, LOP, такие как режим P3.1, P3.2 короткая Кнопка нажатия будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время После настройки режима очень удобно просматривать параметры, заданные в текущем режиме, нажав кнопку set на основном интерфейсе.

Как установить параметры:

Сначала Определите режим работы трубки MOS В соответствии с режимом работы трубки MOS, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий рабочий режим (режим по умолчанию P1.1), затем введите Главный интерфейс «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите» для входа в режим. Выберите интерфейс, нажмите кнопку вверх, вниз, чтобы выбрать режим для установки P1.1 ~ P-4 После выбора режима для установки (например, P3.2) нажмите кнопку set, чтобы установить соответствующий параметр. В это время параметр будет мигать ОП по времени, CL время выключения, LOP номер цикла “---” означает неограниченное. Вторичный цикл, через вверх, вниз для регулировки значения параметра, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); после установки значения параметра, выберите положение после запятой коротким нажатием кнопки стоп, выберите диапазон синхронизации (Соответствующее время 0,1 секунд до 999 минут); короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, режим в данный момент будет мигать, затем вернитесь к основному интерфейсу и Установите параметры успешно. Основной интерфейс: “000” (без запятой) отображается, когда трубка MOS не работает, и трубка MOS имеет точку после запятой в рабочем состоянии, что ясно. Интерфейс выбора режима: долгое нажатие кнопки SET для входа, после настройки, долгое нажатие кнопки SET для выхода, возврат к основному интерфейсу.

Посылка включает в себя:

1 x DC 5 V-30 V двойной МОП-реле задержки времени Триггер Высокий уровень светодиодный цифровой Дисплей время цикла таймер задержки переключатель цепи 12 V 24 V 0-999
