Портативный Векторный анализатор сети NanoVNA F счетчик SWR 50 кГц 1000 МГц 4 3 дюйма IPS MF HF

Портативный Векторный анализатор сети NanoVNA F счетчик SWR 50 кГц 1000 МГц 4 3 дюйма IPS MF HF

NanoVNA-F «ручной Векторный анализатор сети»-это продукт, основанный на открытом исходном коде проекта NanoVNA, который является более профессиональным и практичным. Он включает в себя 4,3-дюймовый IPS TFT LCD сенсорным экраном для большей четкости звука.

Особенности:

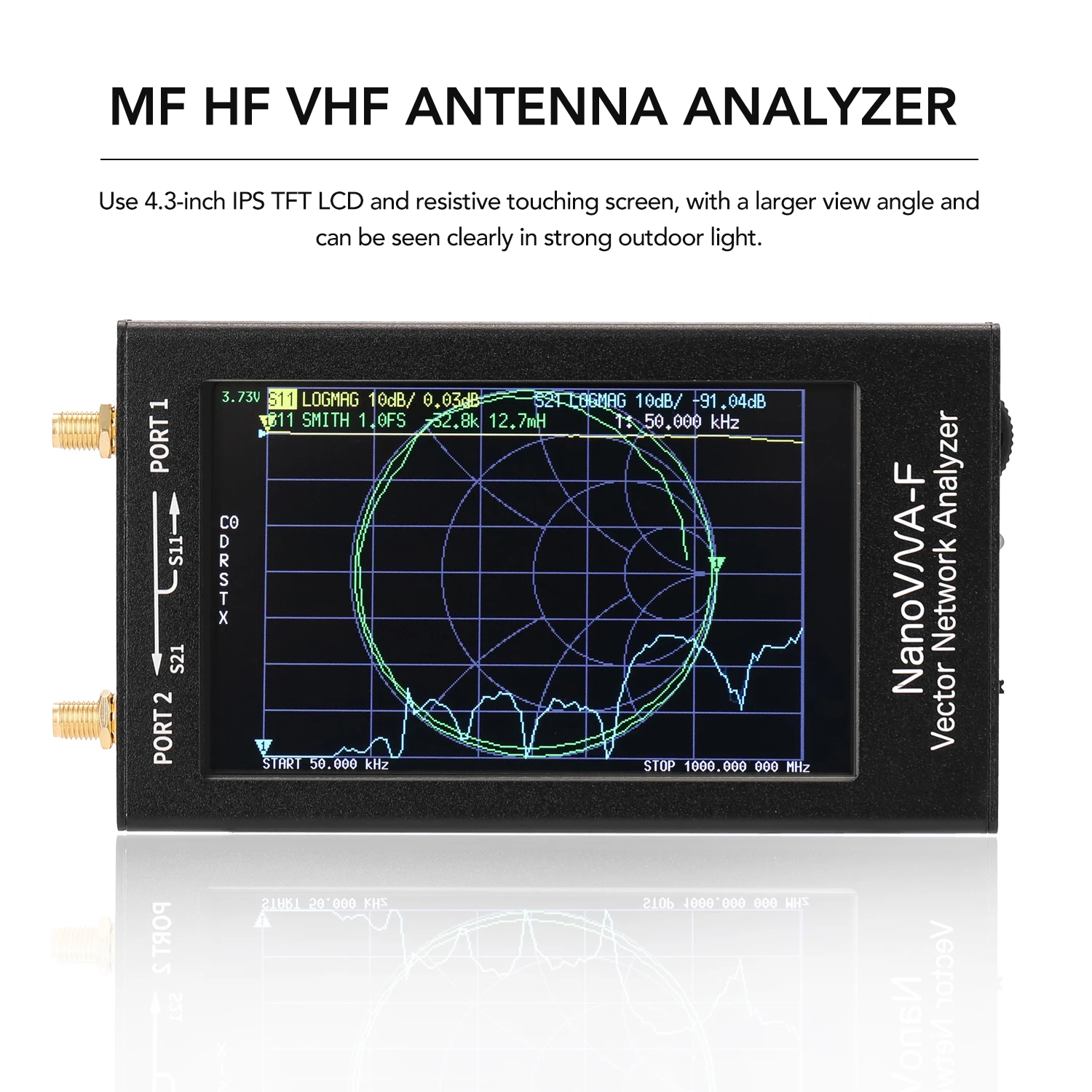

Используйте 4,3-дюймовый IPS TFT запасные части узла ЖК-дисплея и резистивным сенсорным экраном, с большим углом обзора и может быть хорошо видно в Сильный наружного освещения.
Перейти на большой емкости 5000 мАч/3,7 V литиевая батарея, более длительный срок работы в режиме ожидания, а также для расширения USB интерфейсом. Как правило, он может использоваться как внешний аккумулятор, когда инструмент не используется.
IC Lipo charing должен быть изменен на IP5306 (с высоким charing током 2A), что делает время зарядки короче.
Используйте больший и лучший уровень работы.
Используйте более крупный и лучший выключатель питания.

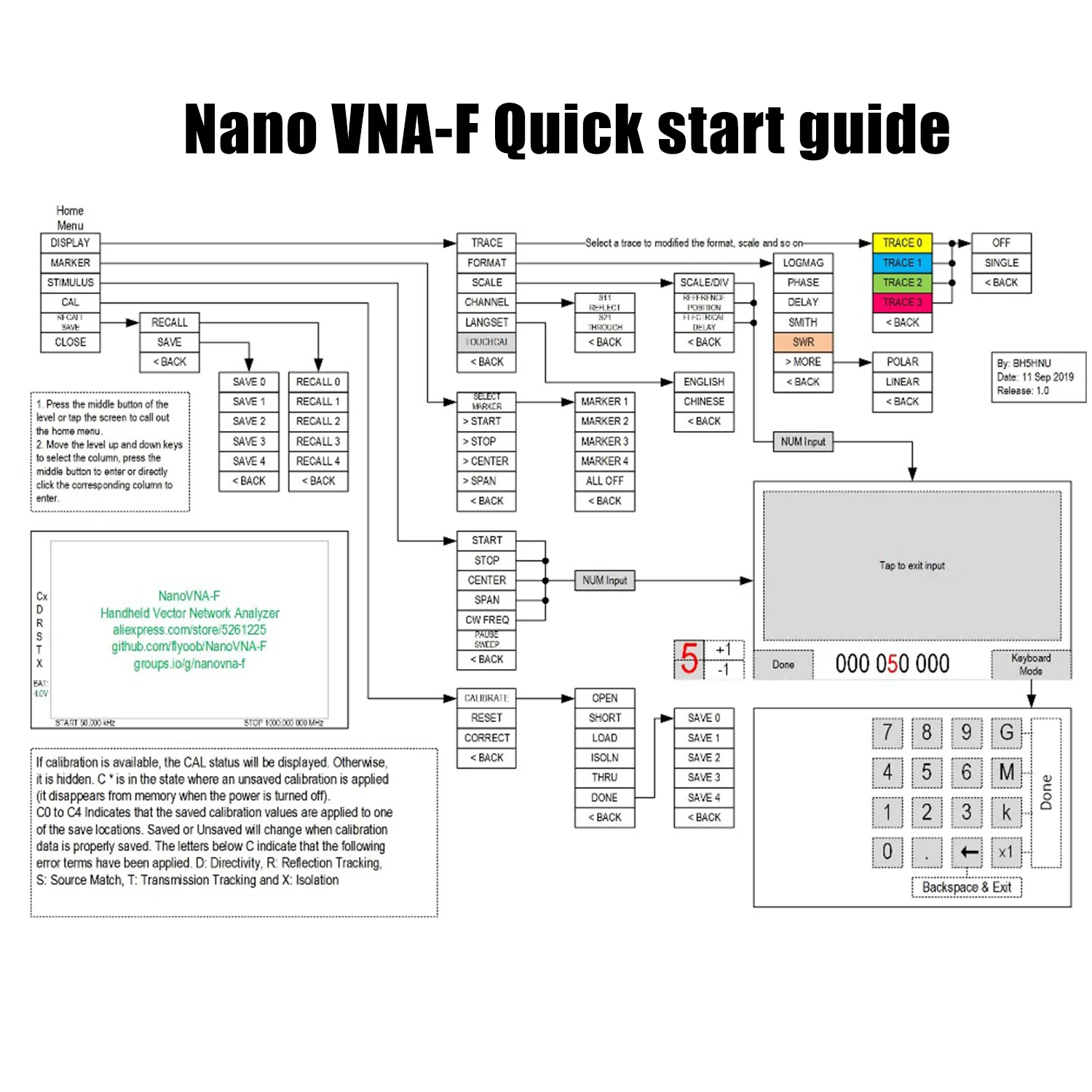

Поддержка переключения меню на китайском и английском языках.
Обновите пользовательскую программу с помощью виртуального U диска (флэш-память 16 МБ SPI внутри).
Стандартный алюминиевый корпус для защиты SMAhead и уменьшения помех внешних электромагнитных волн к инструменту.
Диапазон измерения NanoVNA-F составляет 50k-1 ГГц. Используйте гармонический чип часов SI5351 для измерения частоты до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (отношение стоящей волны составляет менее 1,02).
Передняя часть RF спроектирована с помощью металлического щита, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот.

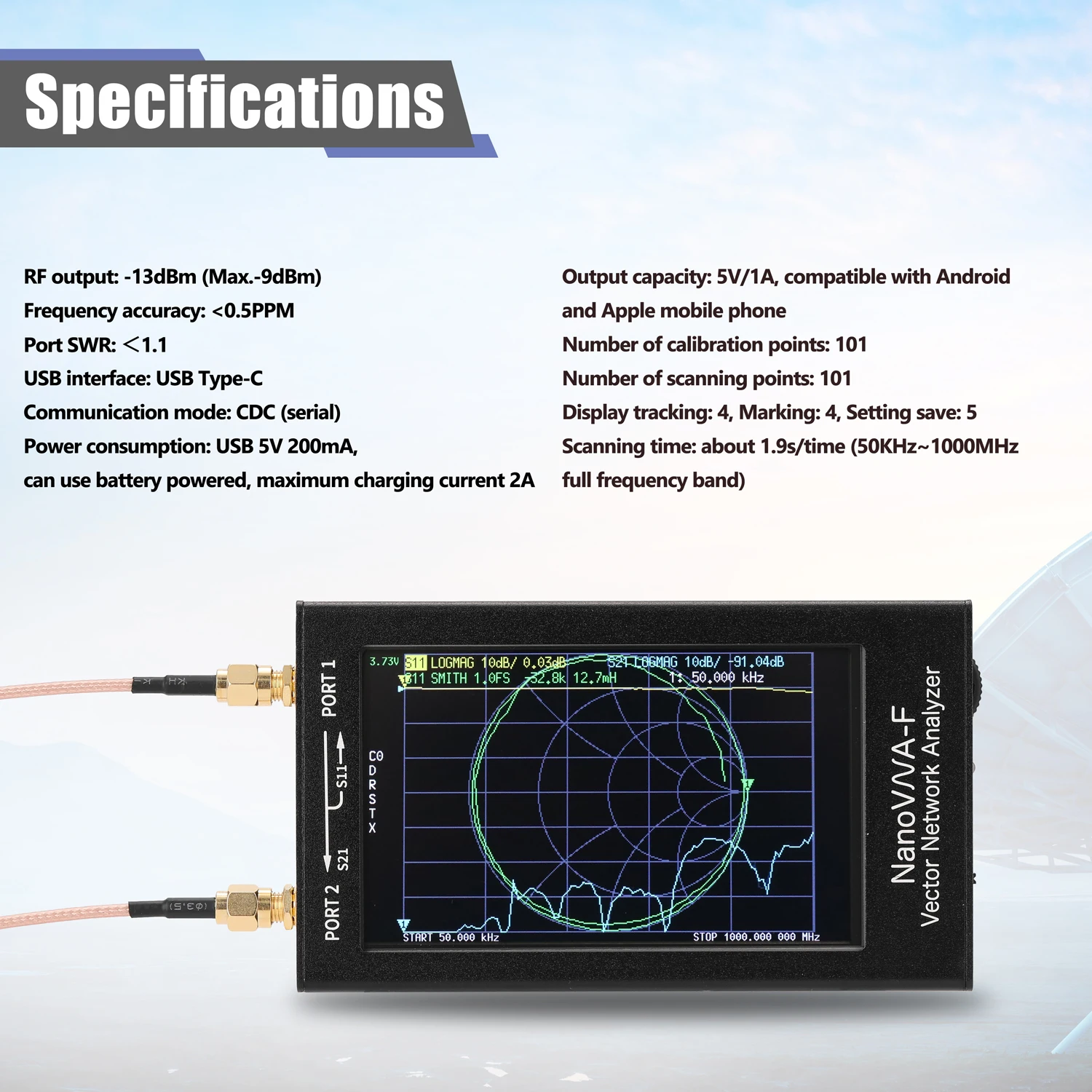

Технические характеристики:
Основной материал: печатная плата
Цвет: черный
Тип: с батареей, без батареи (опционально)
Источник питания: 1 * Литий-ионный аккумулятор, 3,7 V, 5000mAh

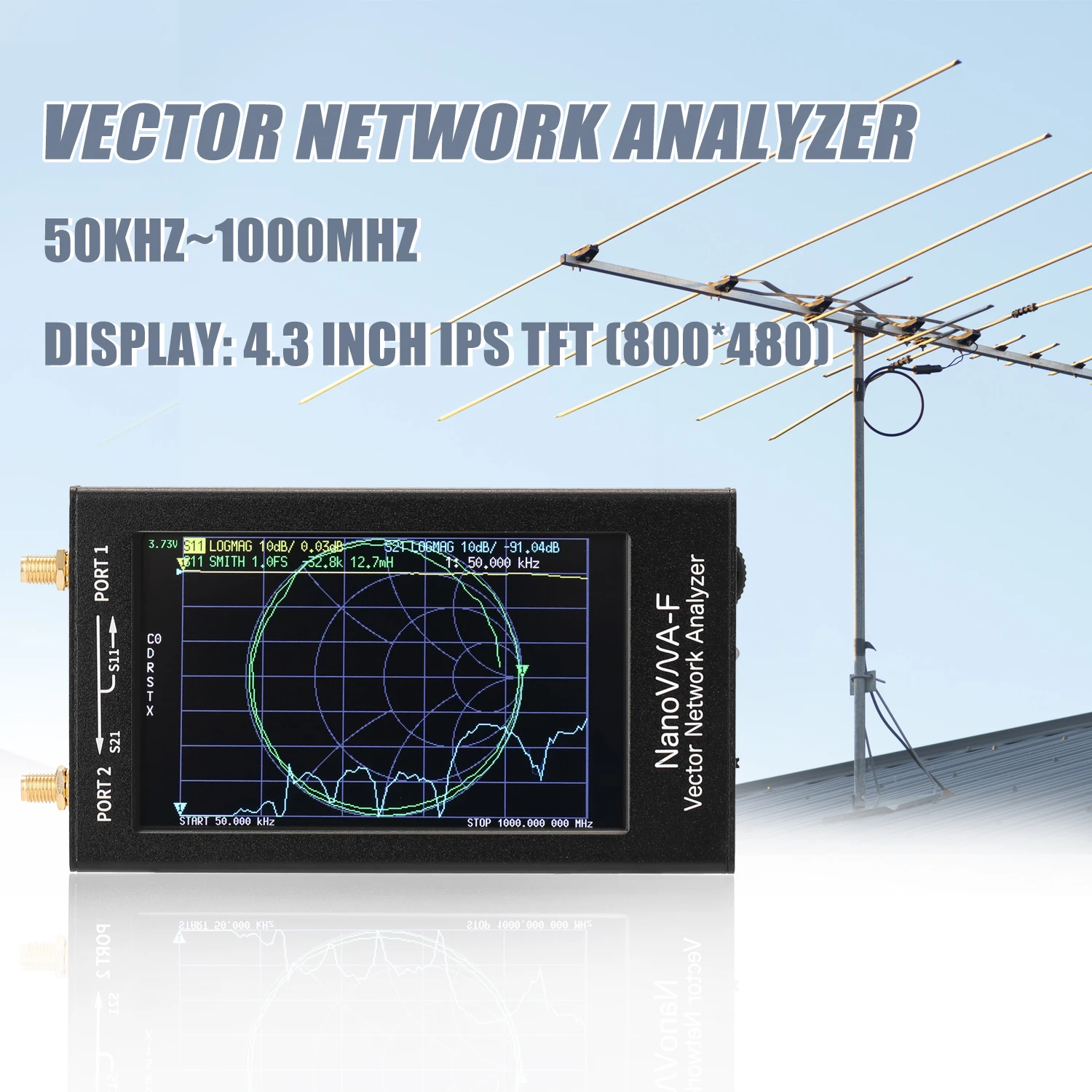

Частота измерения: 50 кГц ~ 1000 МГц
Выход RF: -13 дБм (макс.-9 дБм)
Точность частоты: <0,5 ppm
Порт SWR: <1,1
Дисплей: 4,3 дюймов IPS TFT (800*480)
Интерфейс USB: USB Type-C
Режим связи: CDC (серийный)
Потребляемая мощность: USB 5 В 200 мА, можно использовать питание от аккумулятора, максимальный зарядный ток 2A
Выходная мощность: 5 В/1 А
Количество калибровочных точек: 101
Количество точек сканирования: 101
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Время сканирования: около 1,9 s/раз (50 кГц ~ 1000 МГц полный диапазон частот)
Может измерять параметры S, напряжение постоянного волнового соотношения SWR, фазовую карту, групповую задержку, график Smith и так далее.

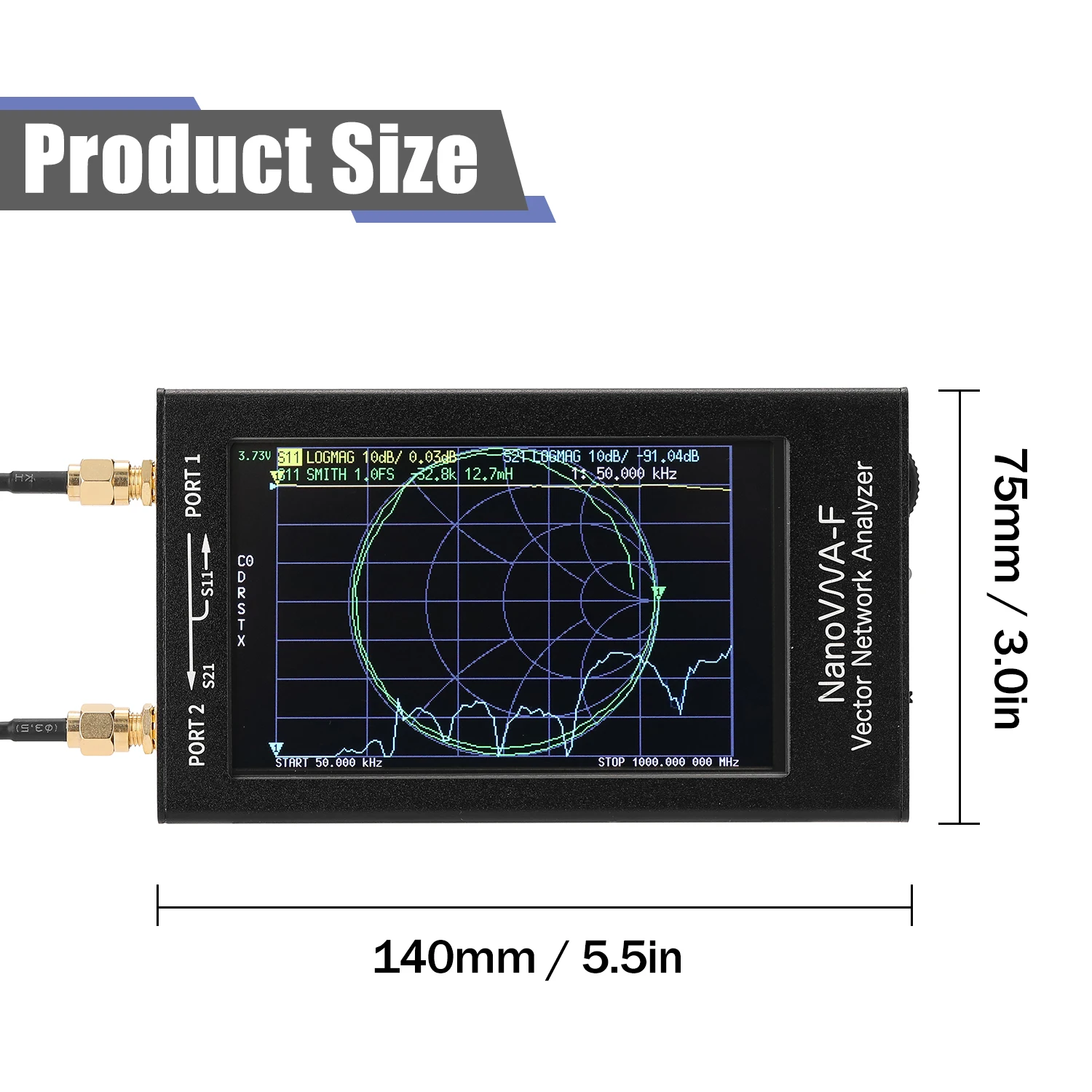

Размер изделия: 140*75*20 мм/5,5*3,0 * 0.8in
Размер упаковки: 145*85*30 мм/5,7*3,3 * 1.2in
Вес упаковки: 600 г/1.3lb

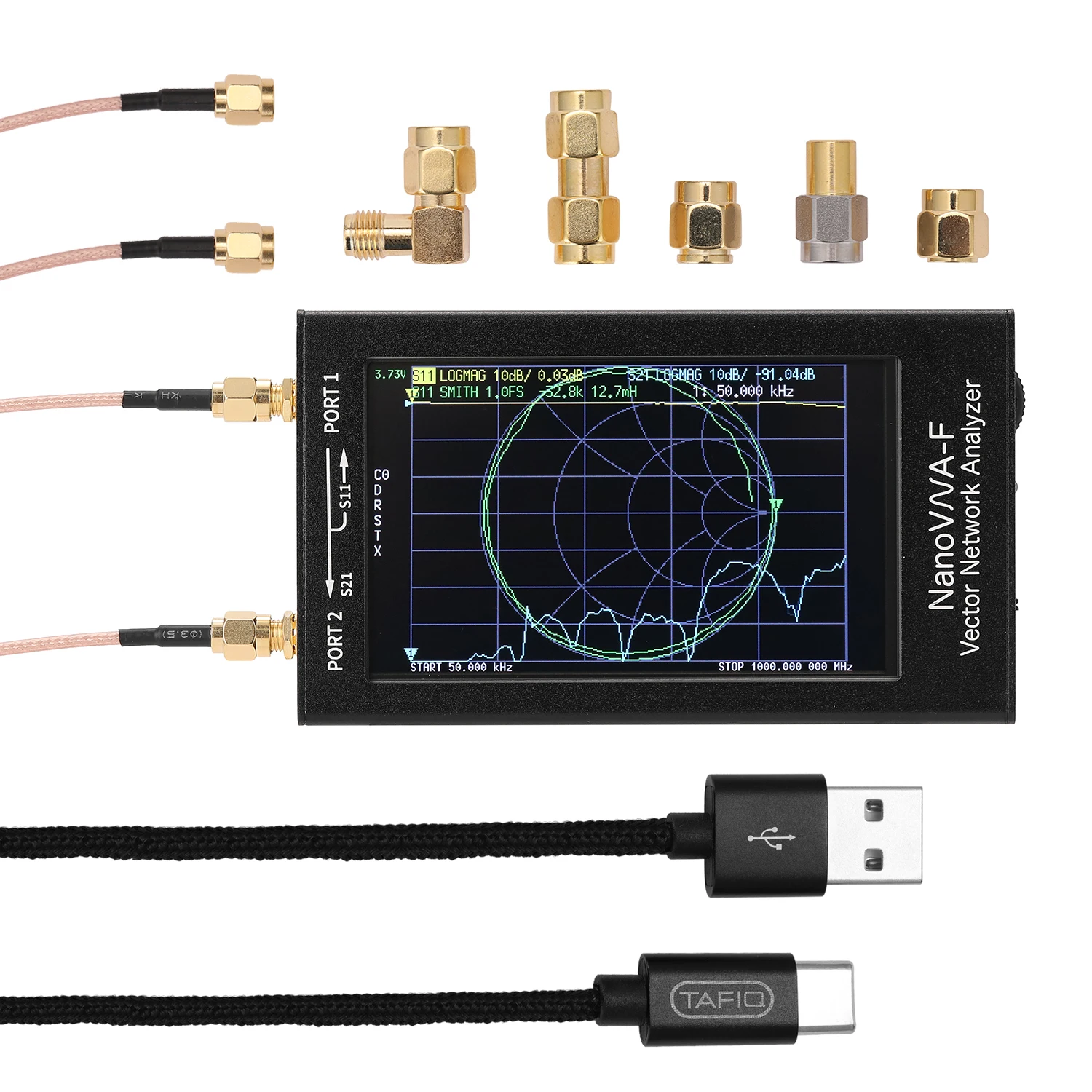

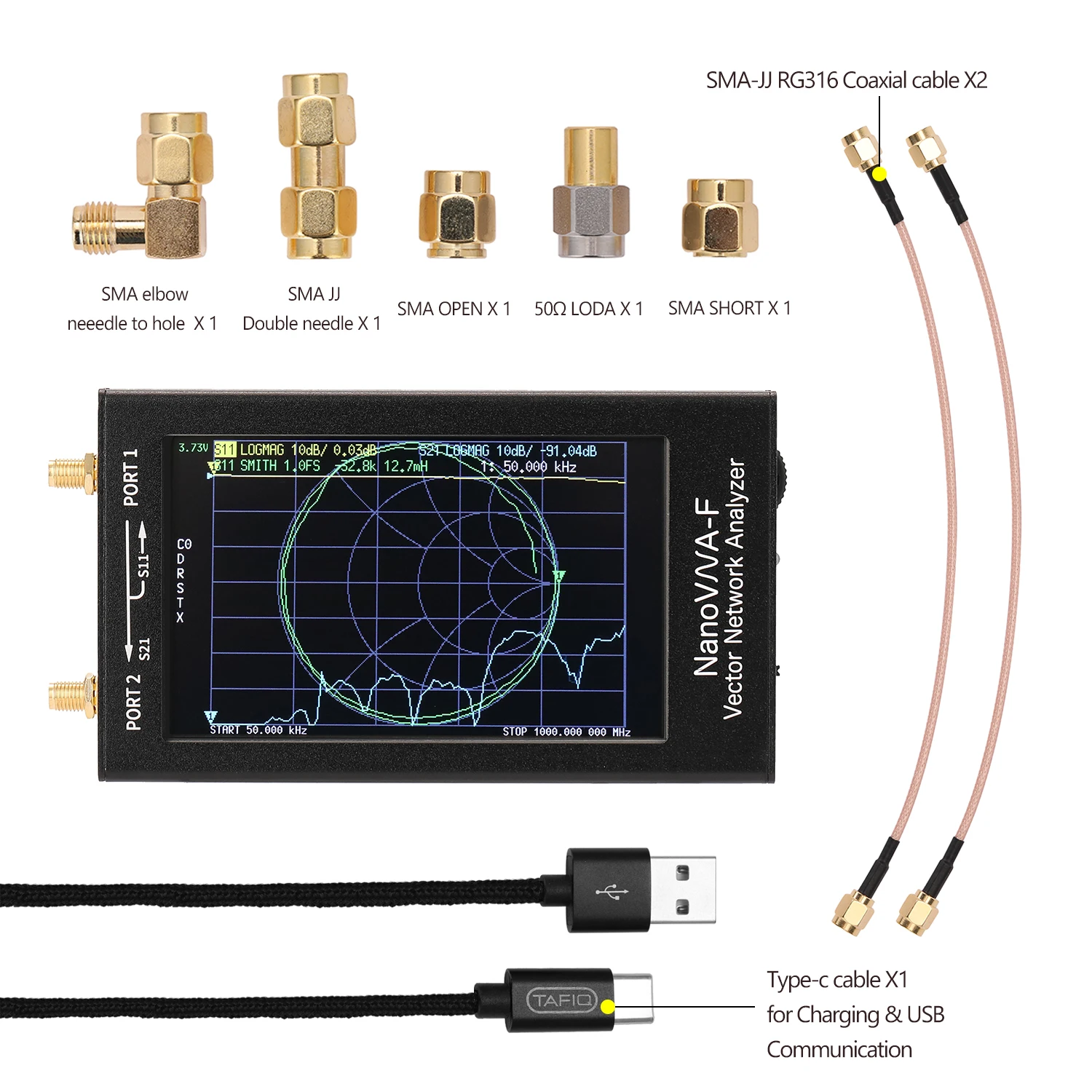

В комплект входит:
1 * хост
2*200 мм SMA-JJ RG316 кабель
1 * набор калибровочных деталей
1 * SMA-JJ Двойная игла
1 * SMA локоть (внешнее винтовое внутреннее отверстие для внутренней винтовой внутренней иглы)
1 * кабель для передачи данных типа C
