Описание товара

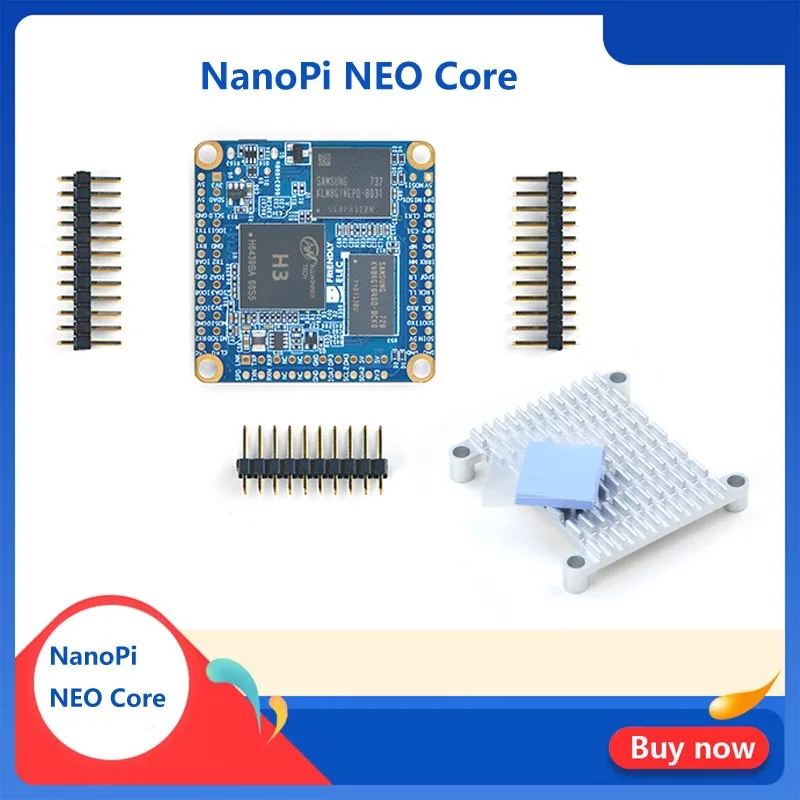

Дружественный NanoPi NEO Core, Quan Zhi H3, плата разработки IoT, работающий UbuntuCore

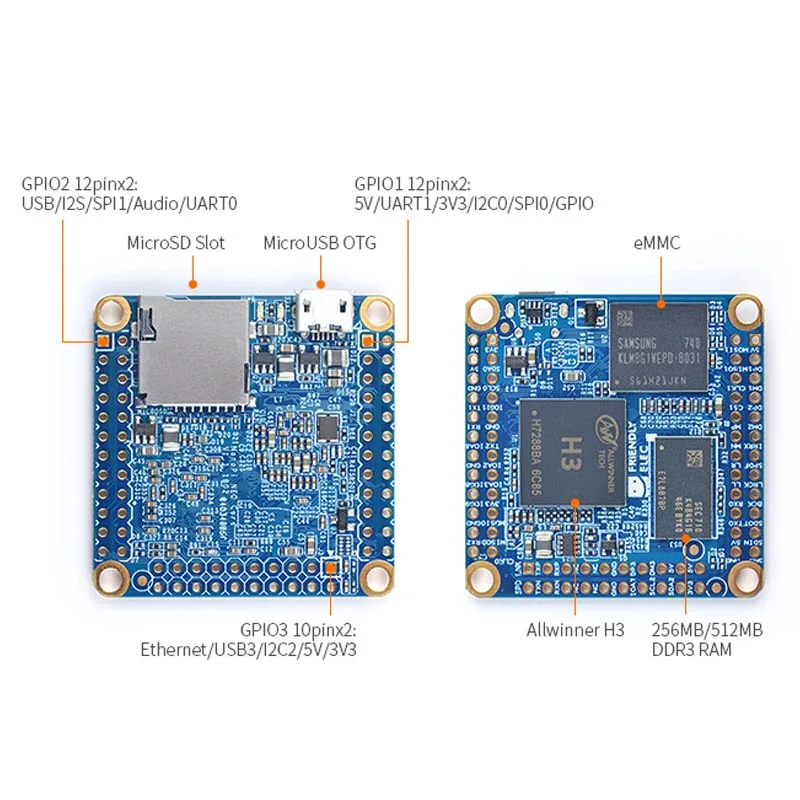

Технические характеристики оборудования
- Процессор: Allwinner H3, четырехъядерный процессор Cortex-A7 до 1,2 ГГц
- Оперативная память DDR3: 256 Мб/512 МБ оперативная память DDR3
- Память: 4 ГБ/8 ГБ eMMC (16 Гб/32 ГБ нуждается в настройке)
- Слот MicroSD x 1
- MicroUSB: OTG и вход питания

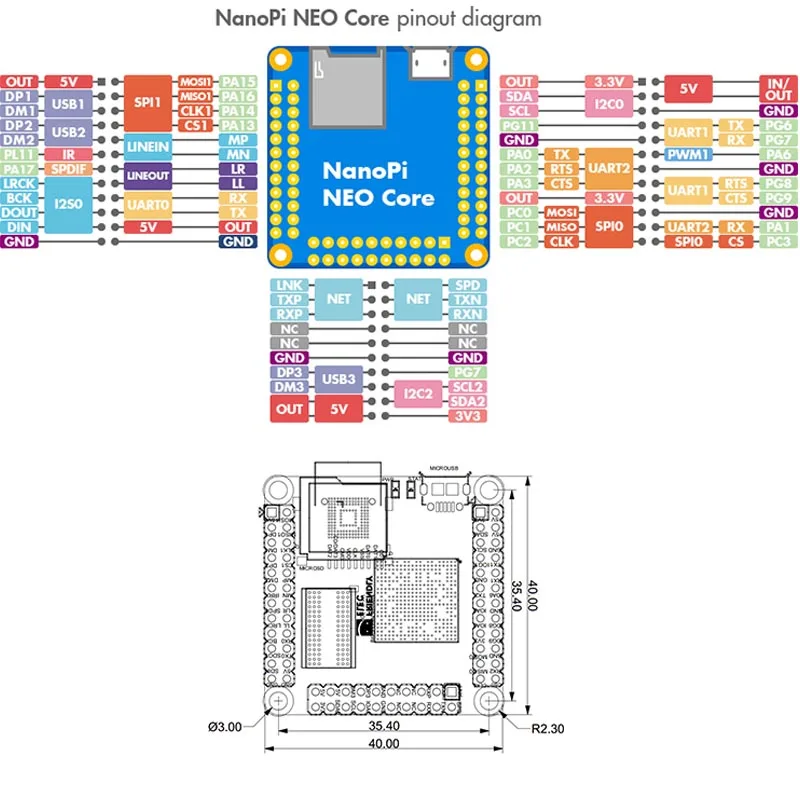

- GPIO: два разъема 2,54 мм с интервалом 12x2 контакта, один разъем 2,54 мм с интервалом 10x2 контакта
- Подключение: 10/100M Ethernet(6 контактов, в комплект входит 2,54 мм Шаг разъема)
- USB-хост x3 (входит в разъем с шагом 2,54 мм)
- Последовательный порт отладки (4-контактный, в комплект входит штыревой разъем 2,54 мм)
- Аудиовход/выход (4-контактный, входит в разъем с шагом 2,54 мм)
- GPIO: включает UART, SPI, I2C, IO и т. д.
- Размер ПК: 40x40 мм
- Питание: DC 5V/2A
- Диапазон измерения температуры: от-40 ℃ до 80 ℃
- ОС/программное обеспечение: U-boot,Ubuntu-Core
- Вес: xxg (без штырьков)
