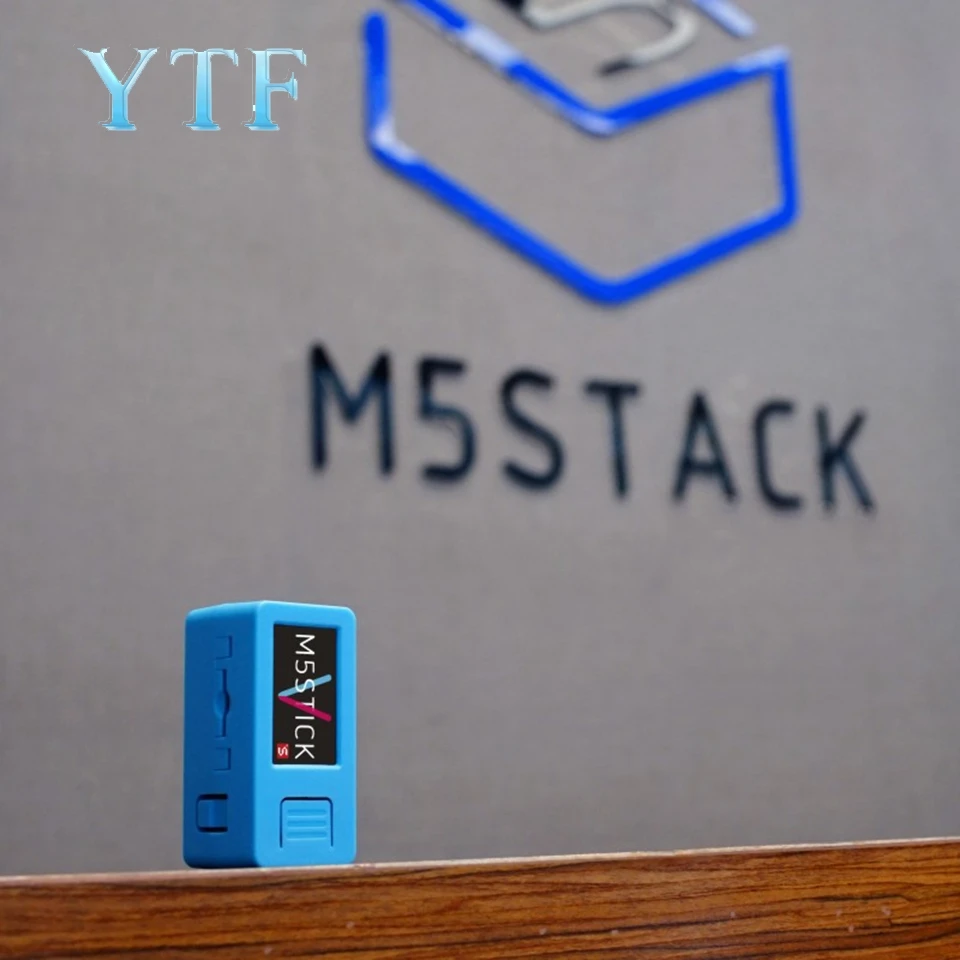

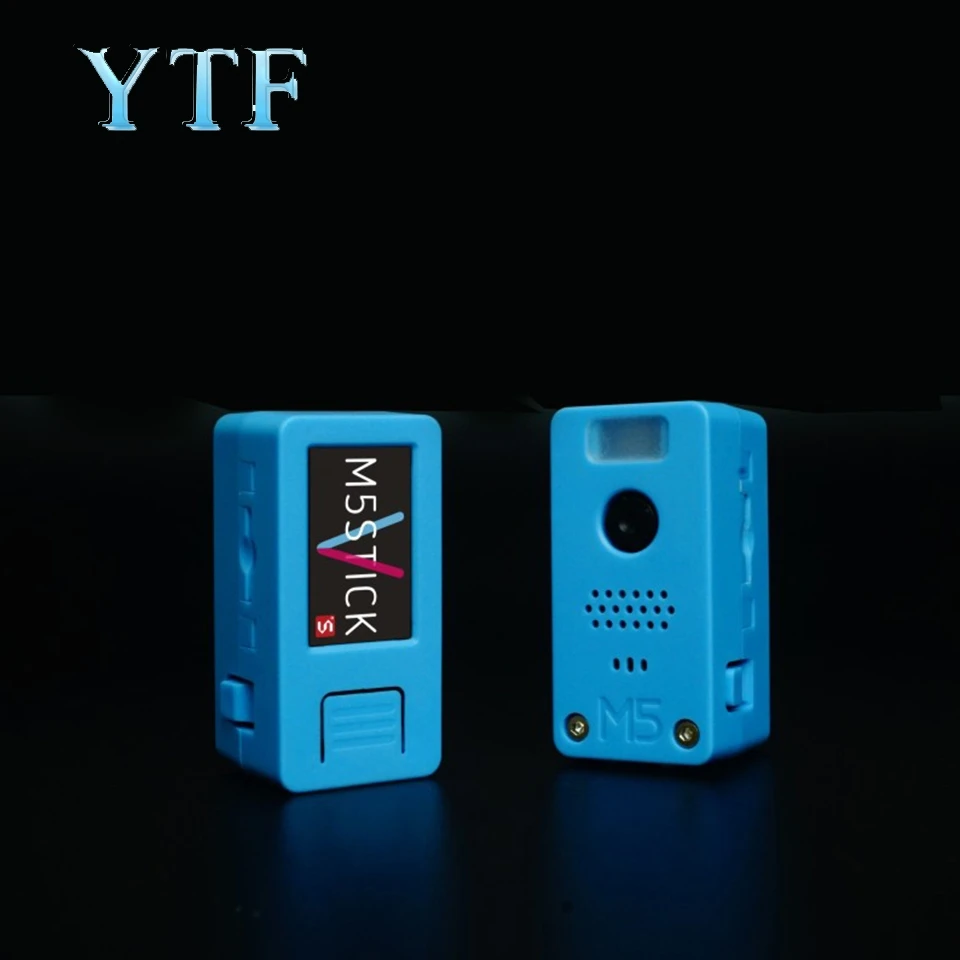

M5Stick-V RISC-V AI камеры

Примечание: M5StickV не поддерживает функцию микрофона, эта функция будет добавлена в новой версии M5StickV + wifi.

M5Stick-VKendryte K210 представляет собой оснащен AIOT (AI + IOT) камера, комплексный 64-разрядный Процессор и самыми передовыми край нейросетевой процессор RISC-V binuclear (SoC), рассчитана на листе

M5stickV AI включает в себя возможности камеры зрения машины, возможность поддерживать различные визуальные распознавания ее (например, приобретенные в режиме реального времени обнаруженные координаты и размер цели Виды приобретаются в режиме реального времени • цель обнаружения), и коническая нейронная сеть может быть выполнена на низкой мощности, где расчет, поэтому M5StickV будет хорошим нулевым порогом машинного видения встроенного Решений
Поддержка среды разработки микропитона, что позволяет использовать при разработке проектов на M5stick-V, программный код будет более обтекаемым.

С датчиком изображения OmniVision OV7740 с помощью технологии OmniPixel® 3-HS обеспечивает лучший светильник с низкой чувствительностью по сравнению с идеальной программой машинного зрения.

Продукт Особенности:

• Двухъядерный 64-разрядный RISC-V RV64IMAFDC (RV64GC) Процессор/400 МГц (обычная)
• Двойную точность СПП
• Встроенный чип SRAM 8MiB 64 бит
• Нейронный сетевой процессор (KPU)/0,8 Tops
• Программируемый IO массив (FPIOA)
• Двойной 16-бит оборудования точки комплекс БПФ 512
• SPI, igc, UART, IGS, RTC, PWM, поддержка таймера
• AES, SHA256 ускоритель
• Контроллер прямого доступа к памяти (DMAC)
• Поддержка Micropython
• Прошивка Поддержка шифрования

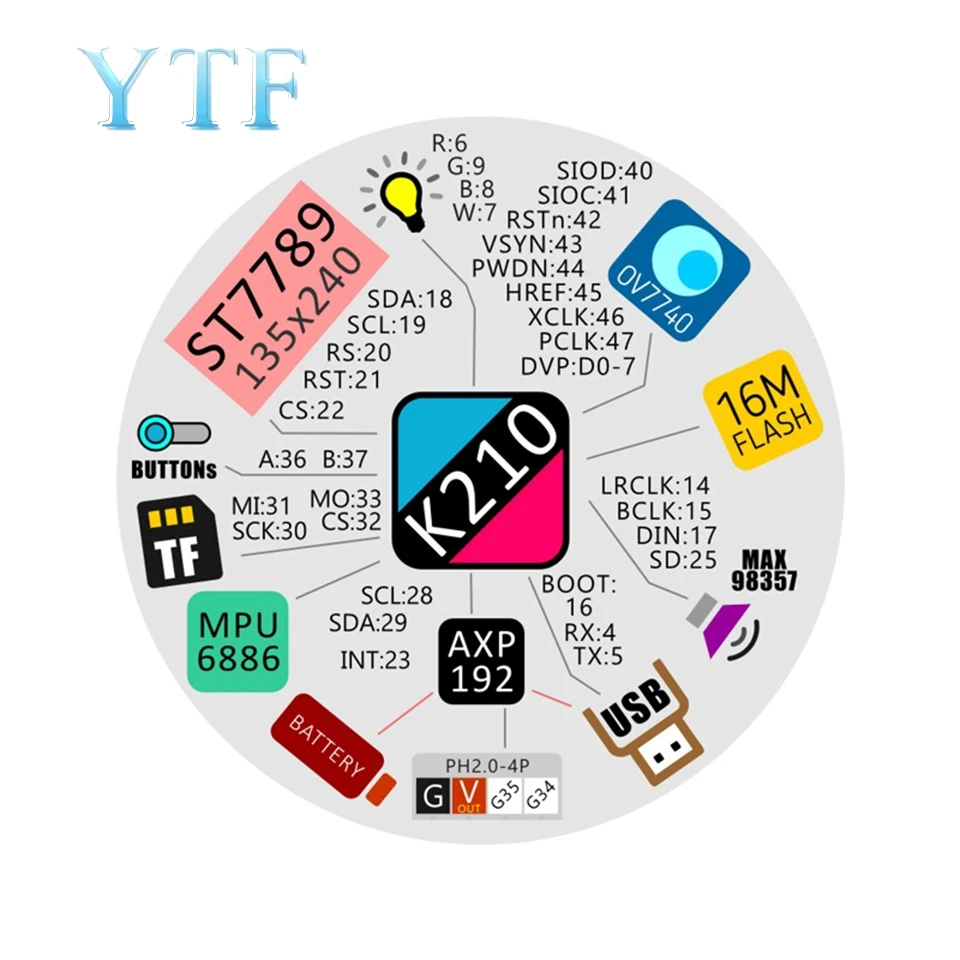

• Встроенные аппаратные средства:
• Вспышка: 16 м.
• На тонкопленочных транзисторах на тонкоплёночных транзисторах:. ST7789 135*240 ips 1,14 SPI
• Камера: OV7740
• Комплект: MAX98357
• ИС управления питанием: AXP192
• Ключ: спереди и сбоку.
• Литиевая батарея: 200 мАч.
• Индикатор: RGBW с входным напряжением.
• Внешняя память: tf-карта/Micro SD
• Датчик движения: MPU6886.
• Интерфейс: CONNEXT

Содержат

• M5Stick-V
• Usb-кабель с портом типа C

Функциональное описание

1,1 KENDRYTE K210

Kendryte K210-это интегрированные функции машинного видения системы на чипе (SoC). TSMC (TSMC) износостойкая ладонная вставка из низкой мощности 28nm передовыми технологиями, имеющий 64-разрядный двухъядерный процессор, потребляемая мощность имеет более высокую производительность, стабильность и надежность. Программа стремится к разработке нулевого порога, его можно развернуть для пользователей в кратчайшие стареющие продукты, давая продукту искусственный интеллект


• Есть возможность машинного видения
• Лучшая низкая мощность визуальной обработки скорость и точность
• Искусственная нейронная сеть включает в себя конический аппаратный ускоритель KPU, высокая производительность может быть запутанная искусственная нейронная сеть
• TSMC 28nm расширенный процесс, диапазон температур от-40 °C до 125 °C, стабильный и надежный
• Прошивка Поддерживает шифрование, трудно использовать обычные методы для взлома
• IO уникальные программируемые массивы, более гибкий дизайн продукта
• Низкое напряжение, та же производительность обработки системы с более низким энергопотреблением по сравнению с
• 3,3 В/1,8 в Поддержка двойного напряжения, без переключения уровня, стоимость

1.1.1 Процессор

Этот чип устанавливается на двухъядерного RISC-V ISA 64-bit с низким энергопотреблением, высокоэффективный, Процессор, со следующими характеристиками:

• Количество ядер: двухъядерный процессор
• Процессор Разрядность: 64-разрядный Процессор 400 МГц
• Номинальная частота: 400 МГц
• Расширенный набор инструкций: IMAFDC
• Блок обработки с плавающей точкой (FPU): двойной
• Платформа Управления прерыванием: плик
• Управление локальными прерями: CLINT
• Кэш инструкции: 32KiB x 2
• Кэш данных: 32KiB x 2
• Встроенный чип SRAM: 8MiB

1,2 OV7740

• Поддержка форматов вывода: RAW RGB и YUV
• Поддержка размера изображения: VGA, QVGA, CIF или другой меньший размер
• Поддержка устранения солнечных пятен
• Поддержка внутренней и внешней синхронизации кадров
• SCCB стандартный последовательный интерфейс
• Цифровой видео порт (DVP) Параллельный интерфейс
• Встроенная одноразовая программируемая (OTP) Память
• Фазовая замкнутая петля (PLL) на листе
• 1,5 В для встроенного регулятора

1.2.1 Технические характеристики

• Размер массива: 656x488
• Мощность:-ядро: 5% В постоянного тока ± 3,3-аналог: 5% В ± 1,7-ввод/вывод: 3,47 ~ в
• Диапазон температур:-работа: от-30 °C до 70 °C-стабилизированное изображение: от 0 °C до 50 °C
• Выход Формат:-10-bit цветная (RGB) исходные данные-8 YUV
• Размер линзы: 1/5"
• Входная Тактовая частота: 6 ~ 27 МГц
• Максимальная скорость передачи изображения: VGA (640x480): 60 fps-QVGA (320x240): 120 fp
• Чувствительность: 6800 мВ/(люкс-сек)
• Максимальный интервал экспозиции: 502 x tROW
• Размер пикселя: 4,2 мкм × 4,2 мкм
• Область изображения: 2755,2 мкм × 2049,6 мкм
• Посылка/размеры плашек:-CSP3: 4185мкм × 4345 мкм-COB: 4200мкм × 4360мкм

1,3 MAX98357

• Одиночный источник питания (от 2,5 В до 5,5 В)
• Выходная мощность 3,2 Вт: 4Ω, 5 В
• 2.4mA ток покоя
• 92% КПД (RL = 8Ω, POUT = 1 Вт)
• Выходной шум 22,8 μVRMS (AV = 15 дБ)
• При 1 кГц 0.015% THD + N
• Нет MCLK
• Частота дискретизации 8 кГц-96 кГц
• Поддержка левого канала и правого канала (левый канал/правый канал 2 +/2) Выход
• Зрелых край контроль скорости может filterless выход класса D
• На 1 кГц с 77 дБ PSR
• Низкая восприимчивость RF подавление шума GSM TDMA
• Нажмите подавление цепи

1,4 AXP192

• Рабочее напряжение: 2,9-6,3 В (АМР:-0,3 В ~ 15 В)
• Интеллектуальная настраиваемая система выбора мощности
• Адаптивный Входной адаптер переменного тока или USB
• Внутреннее сопротивление ниже 100 МОм идеальный диод

1,5 MPU6886

1.5.1 гироскоп функция

MPU-6886 трехосевой гироскоп MEMS имеет несколько функций:

• Цифровые выходы X, Y и Z-axis угловой Датчик скорости (гироскоп), пользовательский программируемый полномасштабный диапазон ± 250 dps, ± 500 dps, ± 1000 dps и ± 2000 dps, интегрированный 16-битный АЦП
• Программируемый цифровой фильтр низких частот
• Низкая мощность работы гироскоп
• Заводская калибровка коэффициента чувствительности
• Размер линзы: 1/5"
• Само Тесты

1.5.2 акселерометр функция

Акселерометр MPU-6886 MEMS Axis включает в себя множество функций:

• Цифровые выходы X, Y и z-осевой Акселерометр, программируемый полный диапазон шкал ± 2g, ± 4g, ± 8g и ± 16g, интегрированный 16-битный АЦП
• Пользовательская программируемая прерывания
• Прерывание пробуждения для работы процессора с низким энергопотреблением
• Само Тесты

Какое Применение/M5Stick-V может сделать?

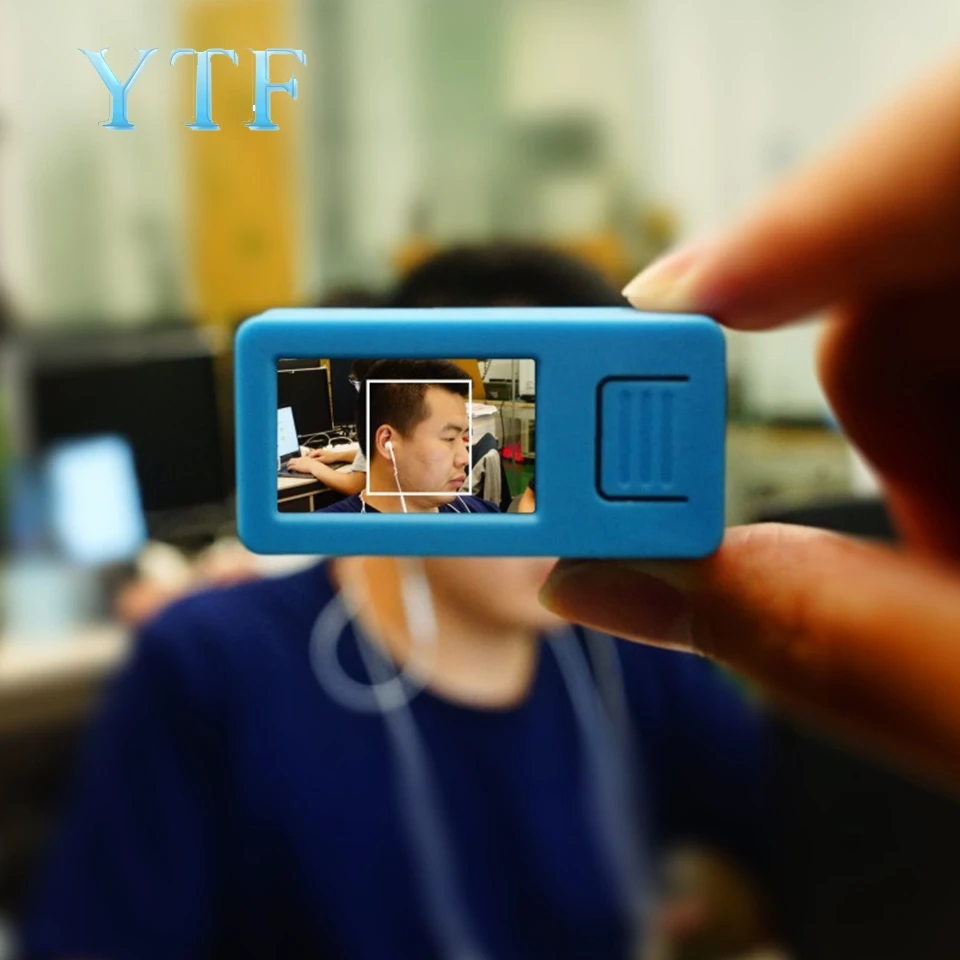

• Распознавание лиц/обнаружения
• Распознавания объектов/классификации
• Размер доступа и координаты цели в реальном времени
• Доступ в режиме реального времени к обнаружению типа цели
• Форма распознавание
• Видео/аудио запись/дисплей
• Игровой симулятор
