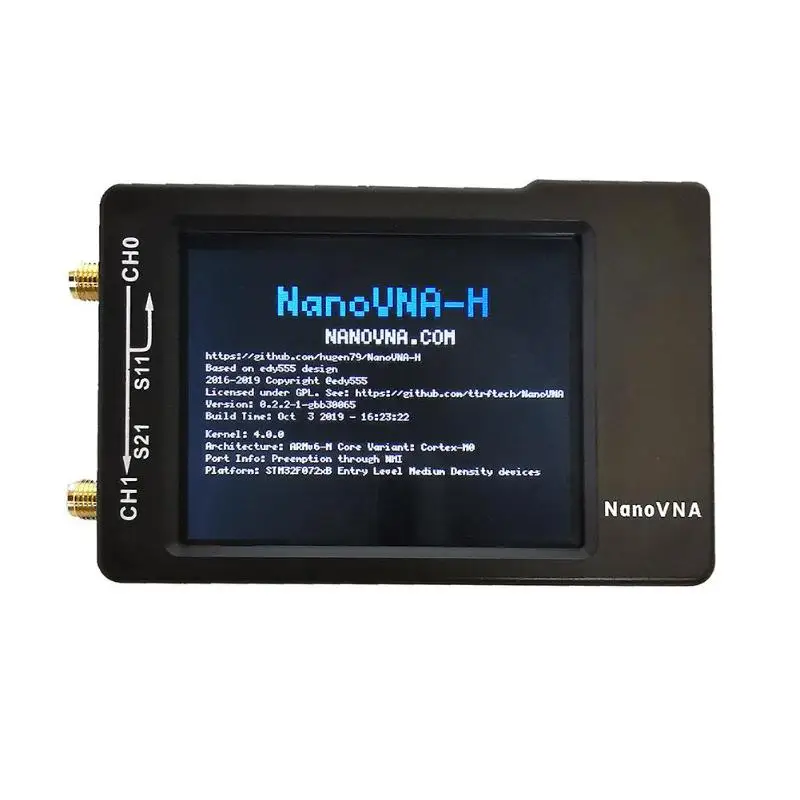

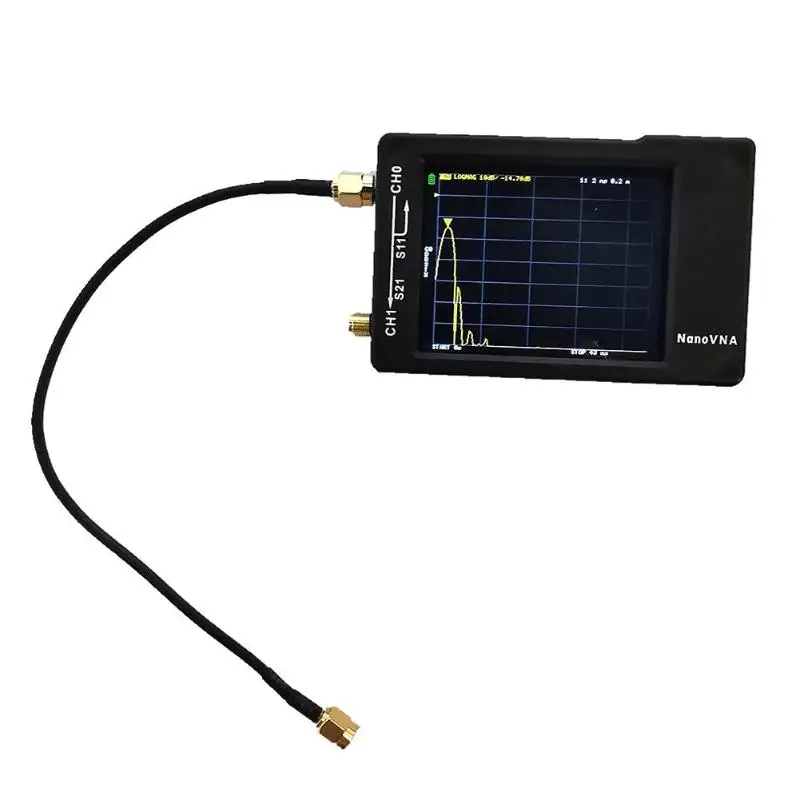

2019 нано VNA H 50 кГц 900 МГц векторная сеть MF HF VHF UHF Цифровой анализатор антенны

---



Особенности:
PCB: 54 мм x 85,5 мм x 11 мм (за исключением разъема и выключателя)
Частота измерения: 50 кГц ~ 900 МГц
Выход RF: - 13 дБм (макс.-9 дБм)
Точность частоты: < 2ppm
Стабильность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц);
Порт SWR: <1,1
Дисплей: 2,8-дюймовый TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Источник питания: USB 5V 120mA, встроенный аккумулятор 450mAh, максимальный зарядный ток 1A
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, отметка: 4, сохранение набора: 5

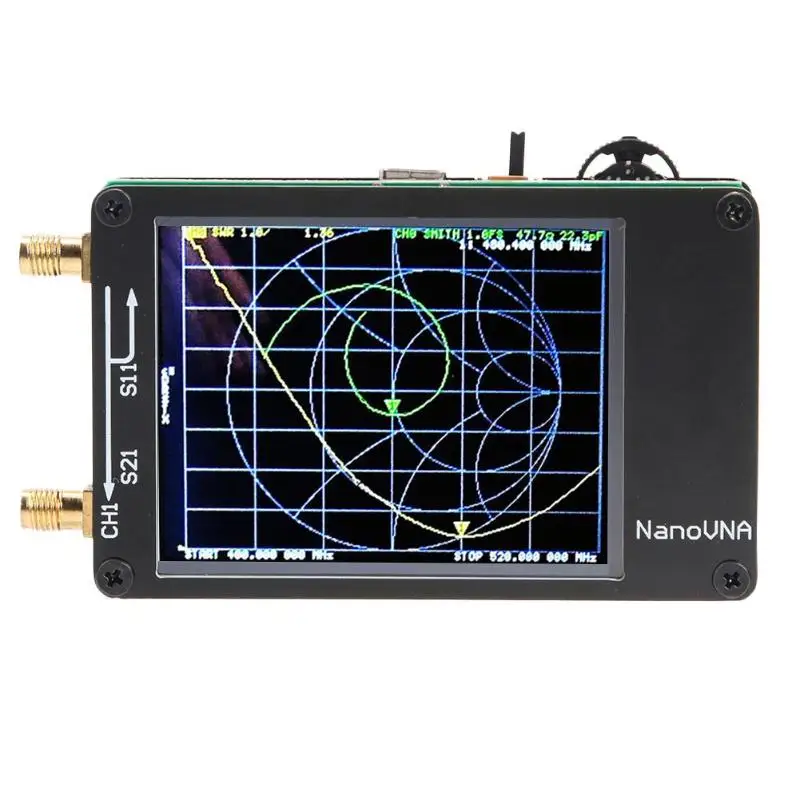

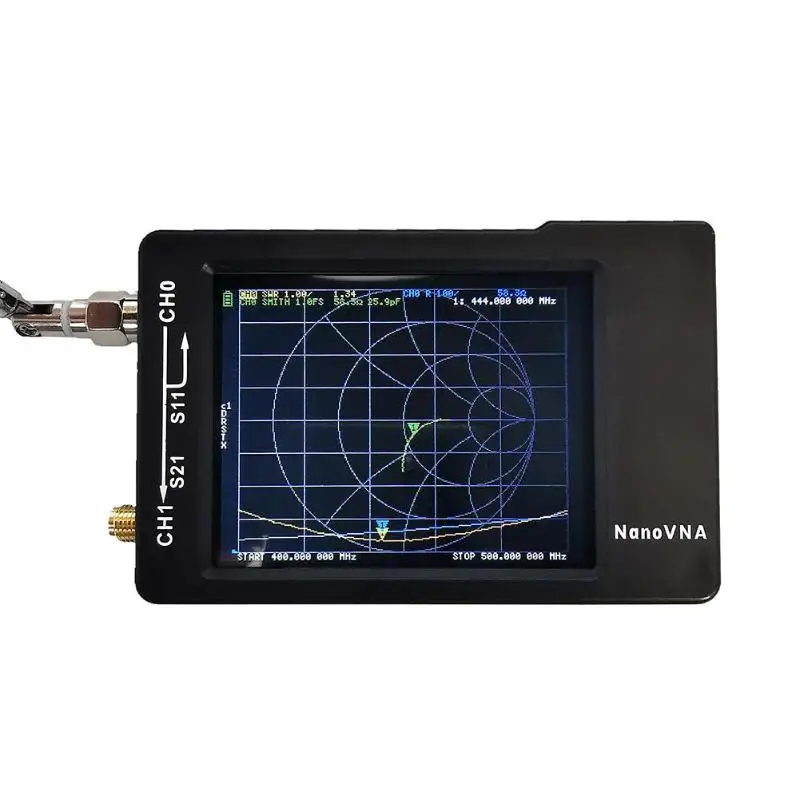

5 измеряет параметры s, VSWR, фазу, задержку, Smith chart... ;

Технические характеристики:
Материал печатная плата монтажа
Размер: около 85,5*54*11 мм/3,37*2,13*0,43"
Nanovna-h обновление:

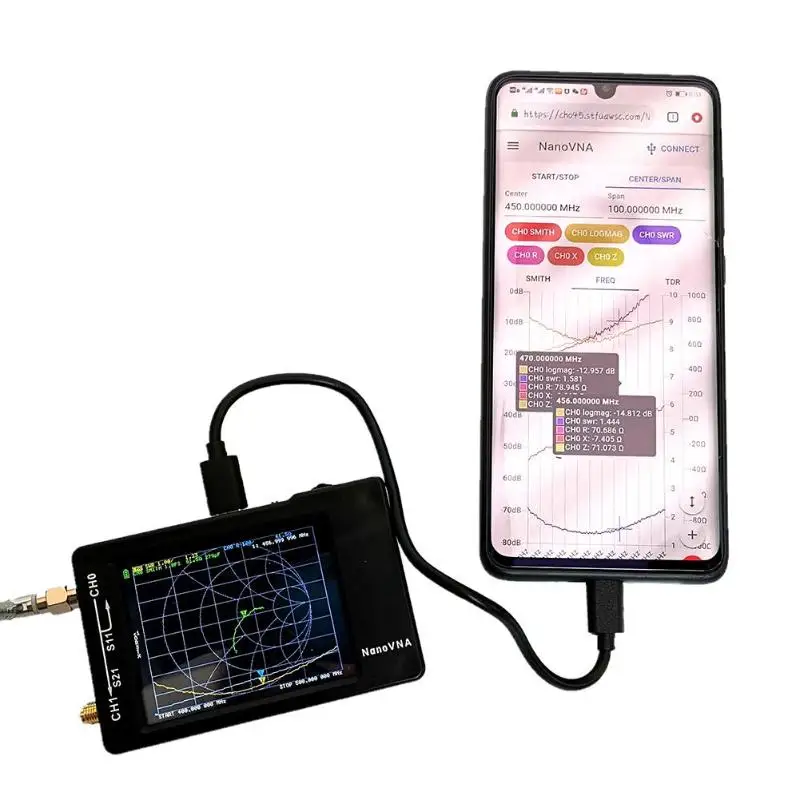

1. Программное обеспечение было обновлено для поддержки подключения к большинству телефонов Android на том же экране. Решить проблемы с небольшим экраном и недостаточной яркостью.
2. Программное обеспечение обновлено для поддержки анализа времени домена (TDR).
3. Программное обеспечение было обновлено, и использование батареи может быть отображено на интерфейсе.

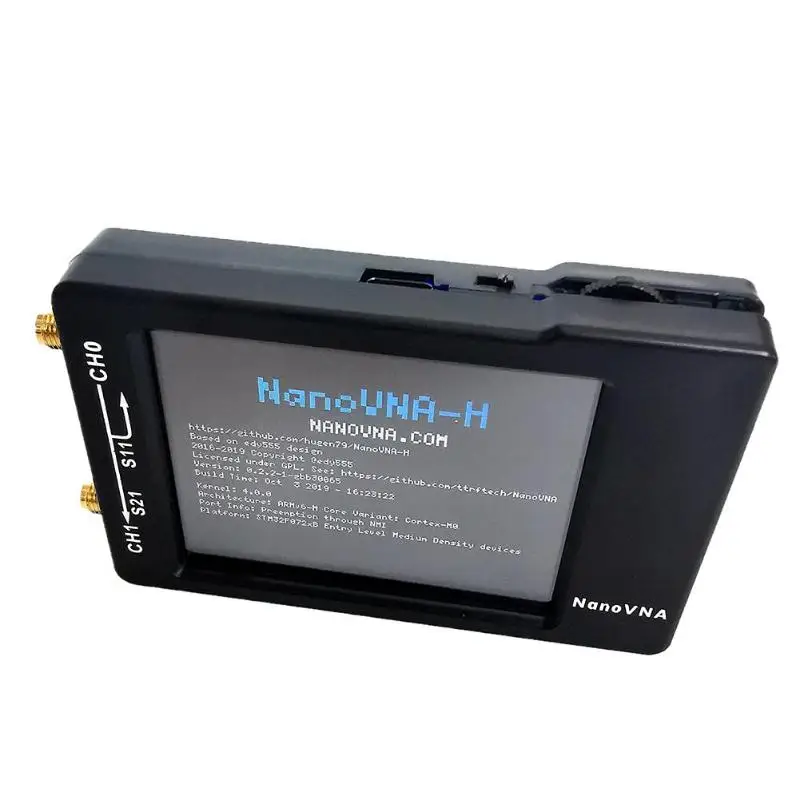

4. Обновление программного обеспечения и дополнительная информация, такая как авторское право дизайнера.
5. В соответствии с требованиями заказчика корпус из АБС-пластика изготавливается путем открытия пресс-формы. По сравнению со многими клиентами, использующими 3D-печать, стоимость сохраняется.
6. Изменил внешнюю упаковку, позолоченные коробки для небесного и земного покрытия и пластиковую внутреннюю защиту кронштейна. Уменьшает вибрацию при транспортировке и другие проблемы с процессом.

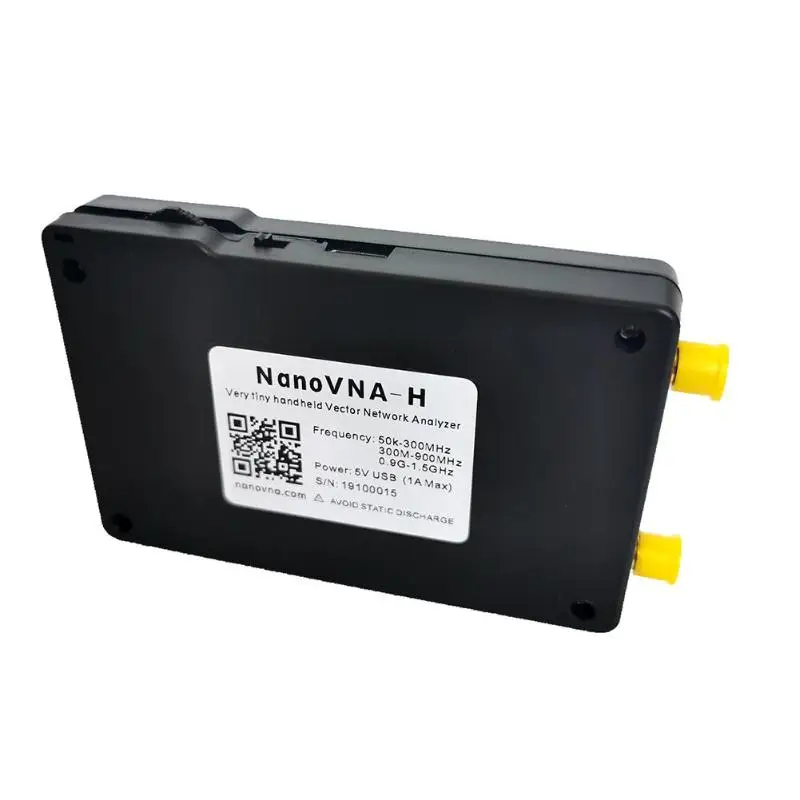

7. Серийный номер товара наклеен на заднюю панель.
8. Приложите краткое описание.
9. Улучшите другие детали.
Общие инструкции по эксплуатации и программное обеспечение для управления ПК могут быть загружены самостоятельно
Https:/share.weiyun.com/5hfmwgl
Или //pan.baidu.com/s/1sxz5bsyjiaf-eupfg L-G код извлечения: kixh
Или //drive.google.com/open? Id = 1-jvwlboizahtdwonx2rp8s4egwxond

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны отклонения в 1-3 см вследствие измерений вручную.

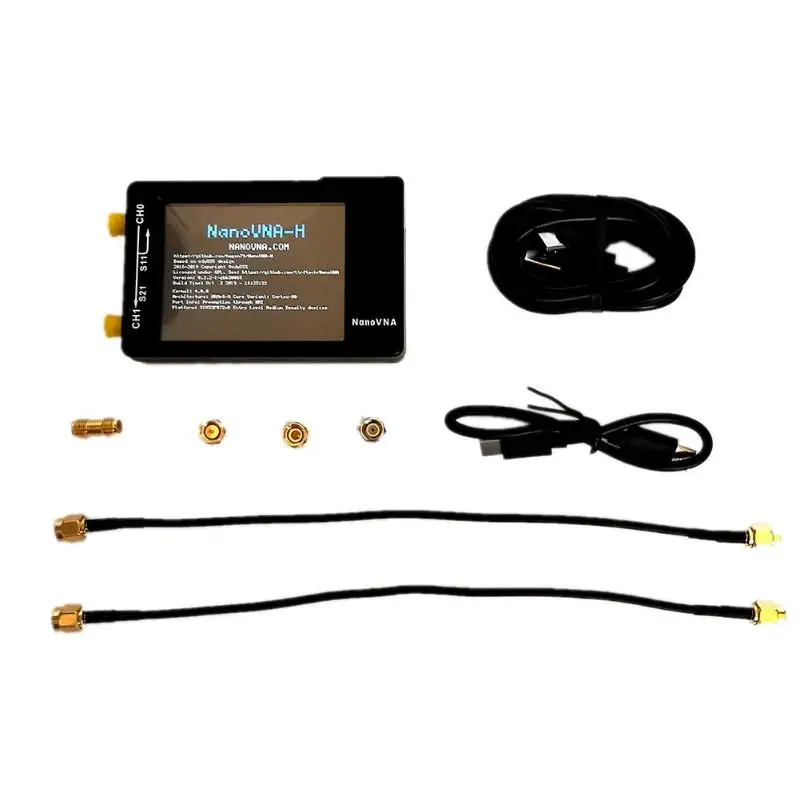

Упаковка pureglas
1 X xnanovna хост (в том числе 2,8 дюймоый сенсорный Экран и 450 мА/ч, Батарея)
2X20 см SMA Штекерный RG174 RF кабель
Разъем SMA Female-1 шт.
1 х SMA простой калибровочный набор короткий
1 х SMA простой калибратор
1 X SMA простой калибратор набор нагрузки
1 кабель для передачи данных USB Type-C
1 X Type-C to Type-C (поддерживает подключение к большинству телефонов Android)
