DFRobot mini ESP32-PICO-KIT IoT плата разработки с WiFi Bluetooth 4 MB SPI flash USB-UART для носимых медицинского оборудования сенсоров и других продуктов IoT

Введение

ESP32-PICO-KIT-это мини-макетная плата IoT с функциями Wi-Fi и Bluetooth. С размером 52x20,3x10 мм, модуль интегрирует 4 МБ SPI flash и USB-UART мост, позволяет разработчикам подключать плату к usb-порту ПК для загрузки и отладки. Благодаря компактному корпусу, надежной производительности и низкой мощности, этот продукт хорошо подходит для любого ограниченного пространства или использования на батарейках, таких как переносная Электроника, медицинское оборудование, датчики, И другие продукты IoT.

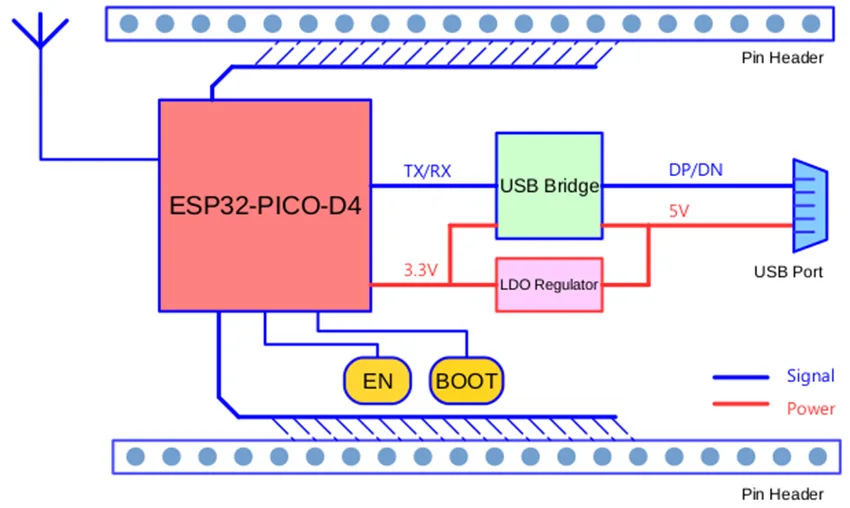

На схеме блоков ниже показаны основные компоненты ESP32-PICO-KIT и их соединения.

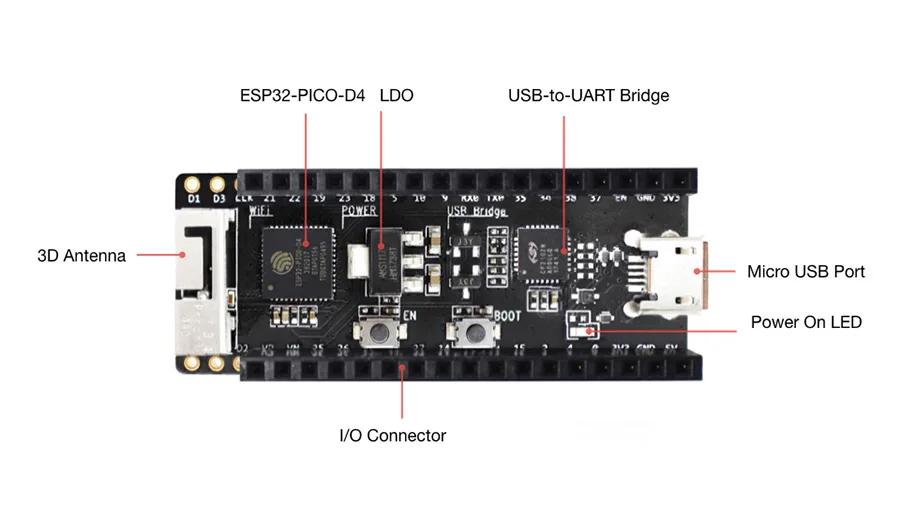

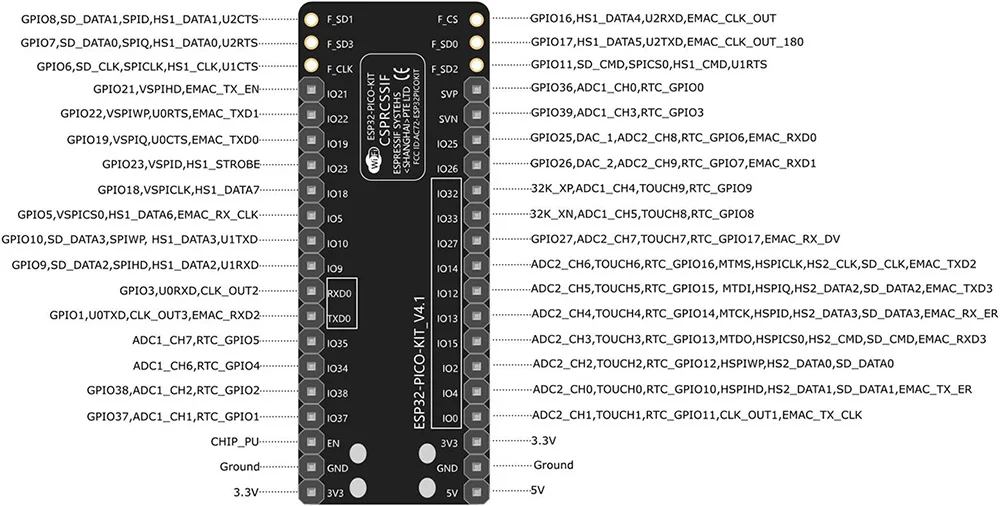

В центре внимания данная плата ESP32 чип, который представляет собой единое 2,4 ГГц Wi-Fi и Bluetooth комбо чип разработан с TSMC 40 нм ультра-малой мощности технологии. ESP32-PICO-D4 легко интегрирует все периферийные компоненты, включая кристаллический осциллятор, вспышку, фильтрующие конденсаторы и RF соответствующие звенья в одной посылка. Учитывая, что на других периферийных компонентах задействованы, сварка и тестирование модуля также не требуются. Для легкого соединения, все сигналы IO и ESP32-PICO-D4 питания системы высвечиваются через два ряда 20 × 0,1 "шаг заголовка колодки с обеих сторон платы развития. Чтобы сделать ESP32-PICO-KIT проще для проводов Dupont, 2 × 3 заголовка колодки, сгруппированные по каждой стороне платы, кроме того, антенна не заполнена и может быть заполнена позже пользователем, если это необходимо. Таким образом, ESP32-PICO-D4 снижает сложность цепочки поставок и повышает эффективность контроля.

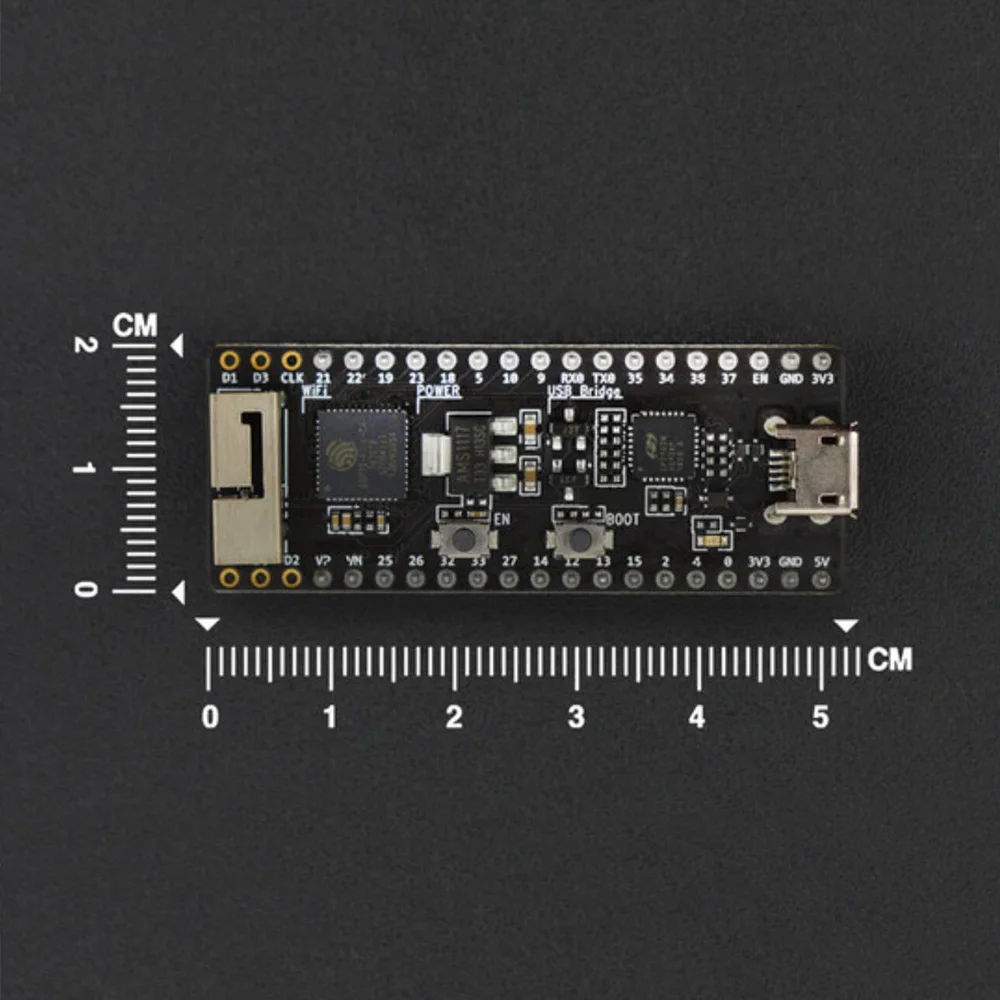

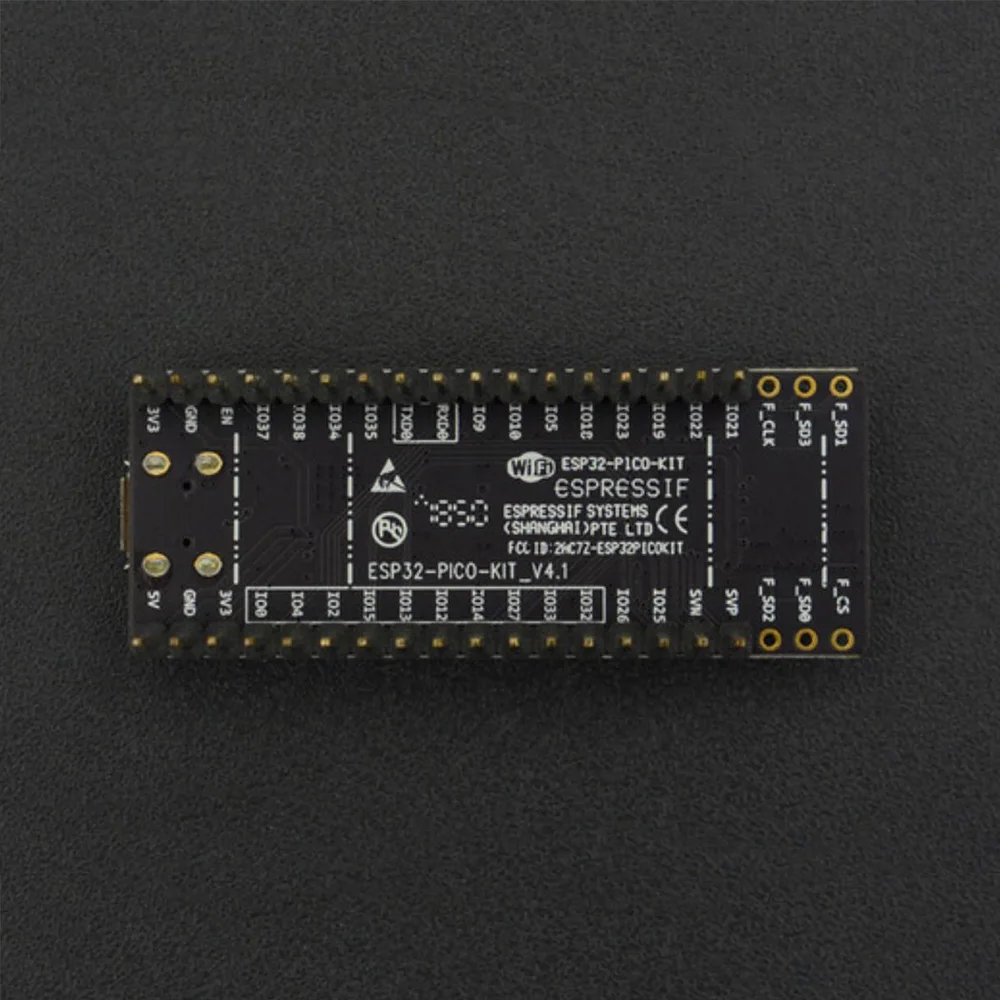

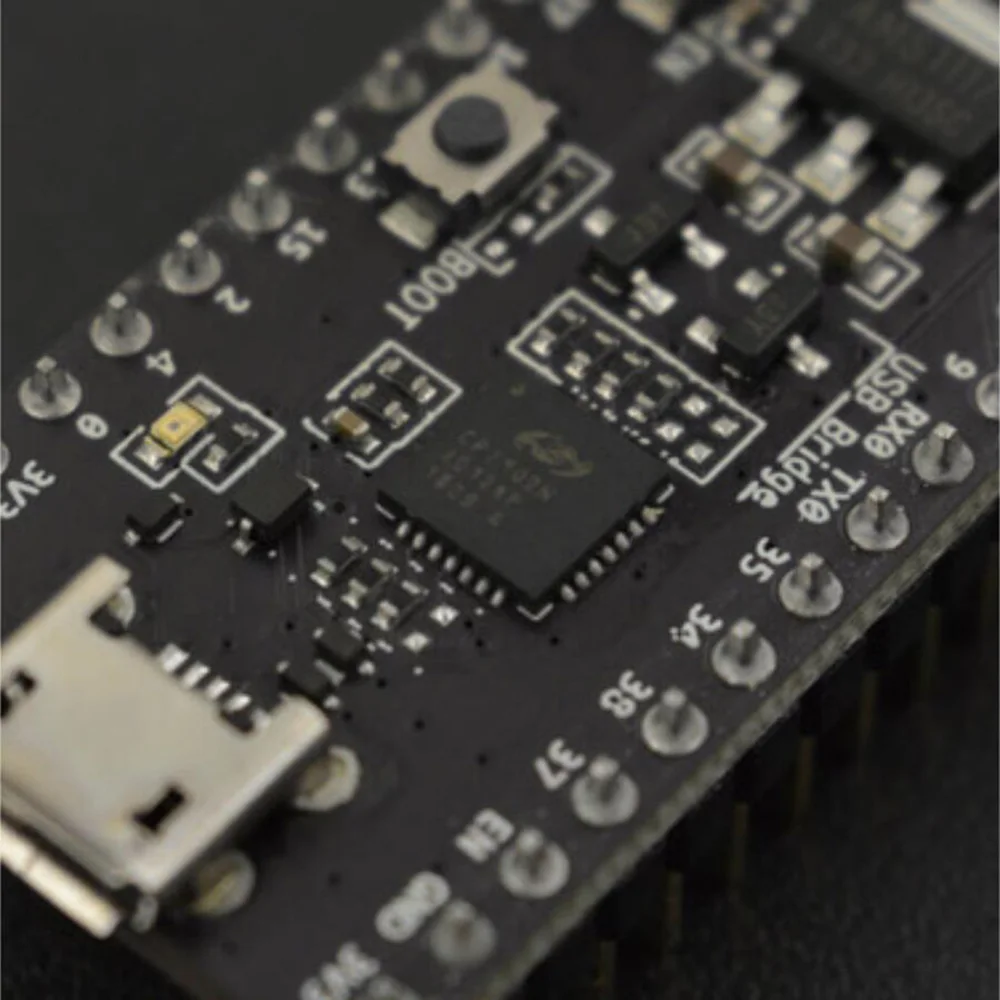

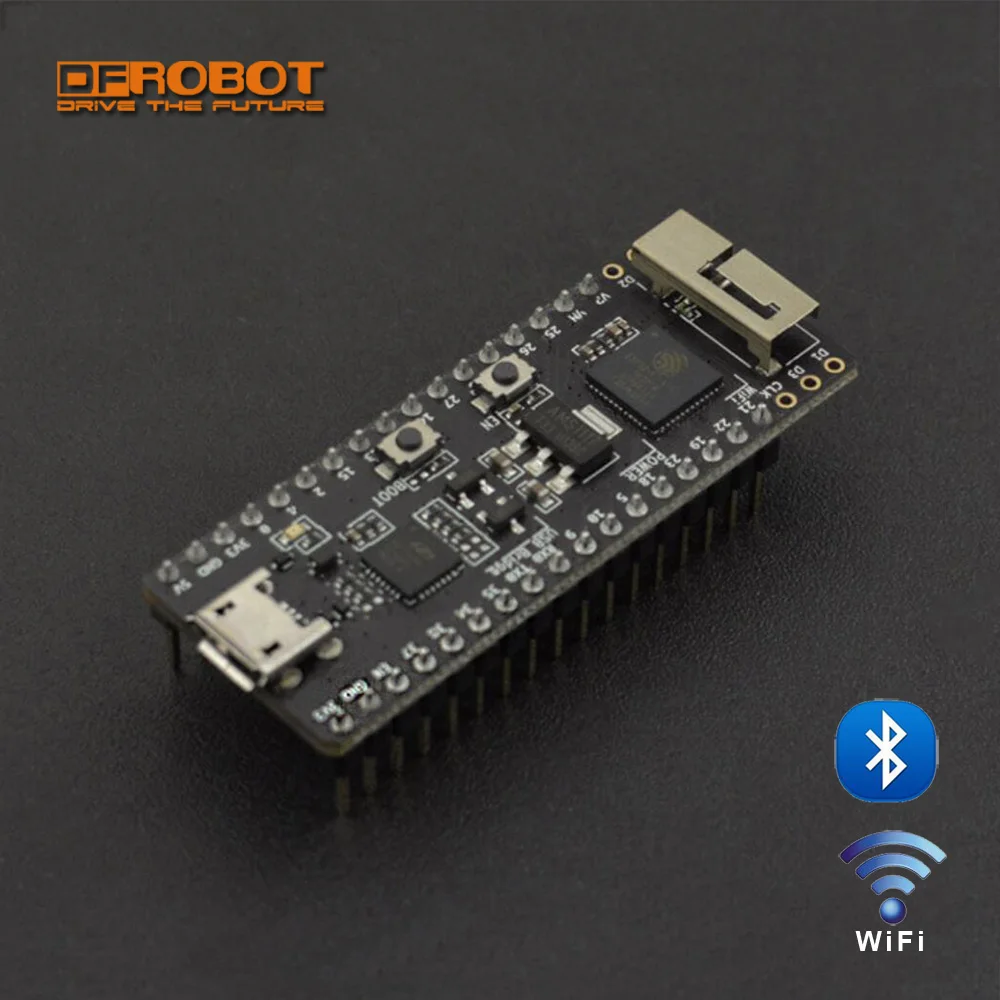

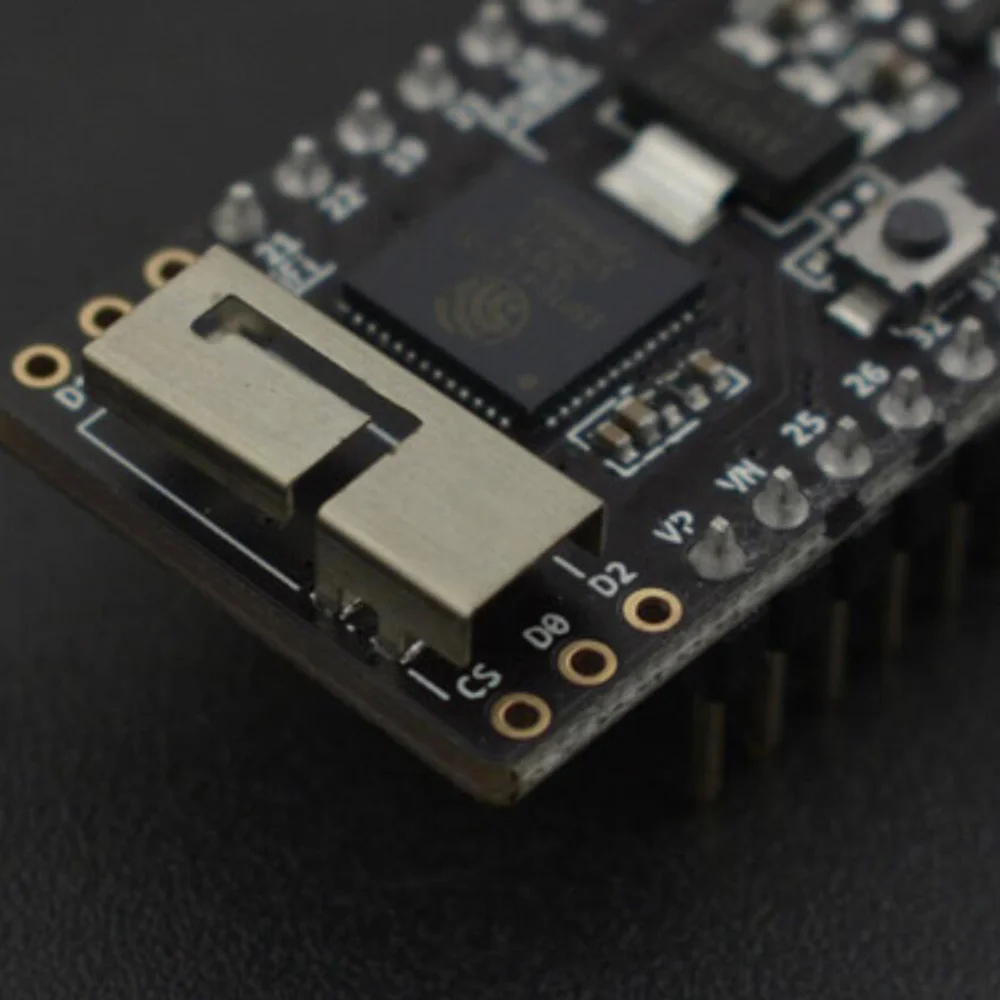

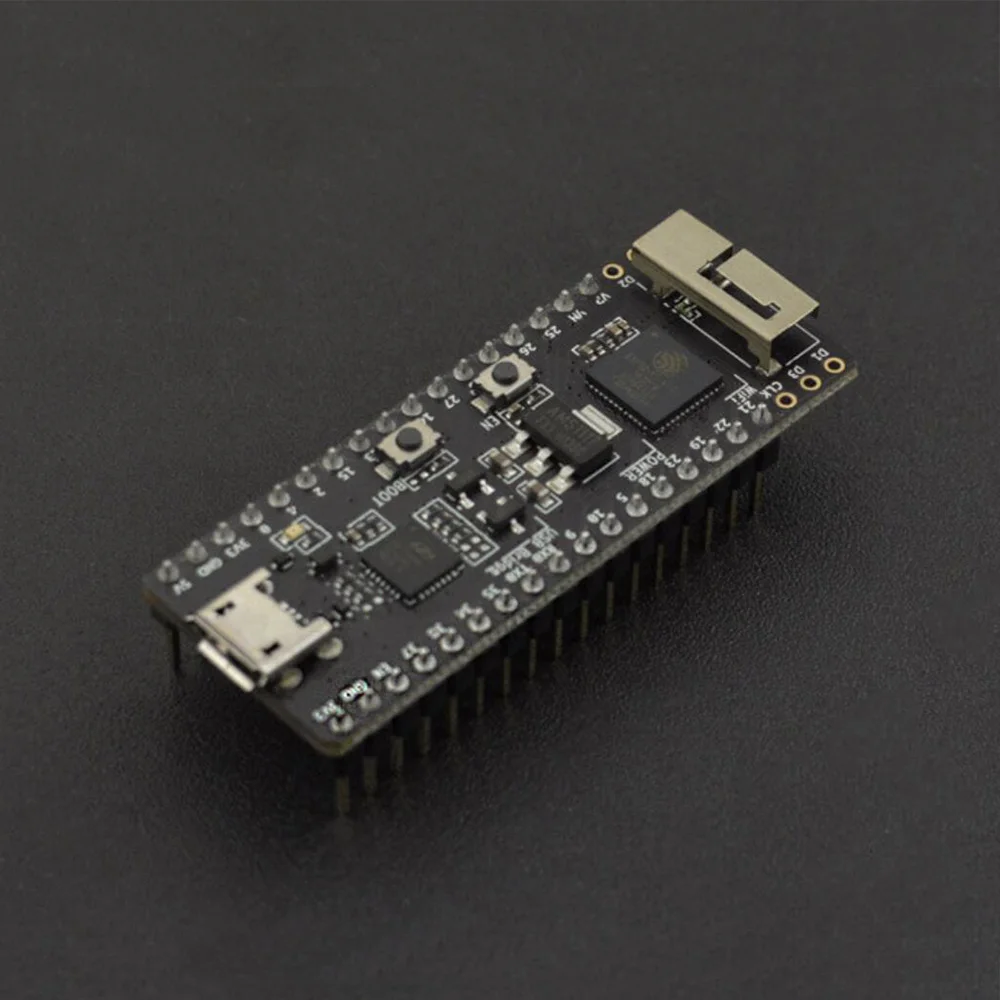

Фотографии

Особенности и применение

Благодаря компактному корпусу, надежной производительности и низкой мощности, этот продукт хорошо подходит для любого ограниченного пространства или использования на батарейках, таких как переносная Электроника, медицинское оборудование, датчики, И другие продукты IoT.

Параметры

Wi-Fi
Протоколы: 802,11 b/g/n (802.11n до 150 Мбит/с)
A-MPDU и A-MSDU обобщения и 0,4 МКС Защитного Интервала поддержка
Частота: 2,4 ~ 2,5 ГГц

Bluetooth
Протоколы: Bluetooth V4.2 BR/EDR и BLE Спецификация
Радио: приемник NZIF с чувствительностью-97 дБм
Передатчик класса 1, класса 2 и класса 3
AFH
Аудио: CVSD и SBC

Оборудование
Интерфейсы модуля: ADC, DAC, сенсорный датчик, SD/SDIO/MMC хост-контроллер, SPI, SDIO/SPI Slave контроллер, EMAC, двигатель ШИМ, светодиодный ШИМ, UART, I2C, I2S, инфракрасный пульт дистанционного управления, GPIO, счетчик импульсов
Датчик на чипе: Датчик Холла
Интегрированный кристалл: 40 МГц кристалл
Интегрированная вспышка SPI: 4 Мб
Рабочее напряжение/Источник питания: 2,7 V ~ 3,6 V
Средний рабочий ток: 80 мА
Минимальный ток, поставляемый источником питания: 500 мА
Диапазон рабочих температур: -40 °C ~ 85 °C

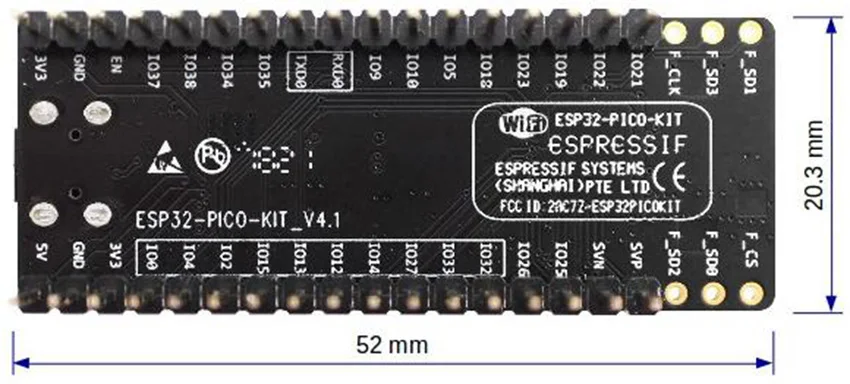

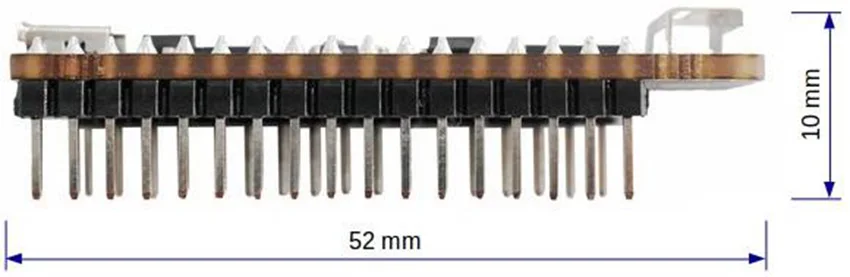

Посылка Размер: 52x20,3x10 мм/2,05x0,80x0,39»

На схеме блоков ниже показаны основные компоненты ESP32-PICO-KIT и их соединения.

Документы

Вики продукта:/Wechat
Схема: //dl.espressif.com/dl/schematics/esp32-pico-kit-v4.1_schematic.pdf

Список доставки

ESP32-PICO-KIT плата для разработки x1
