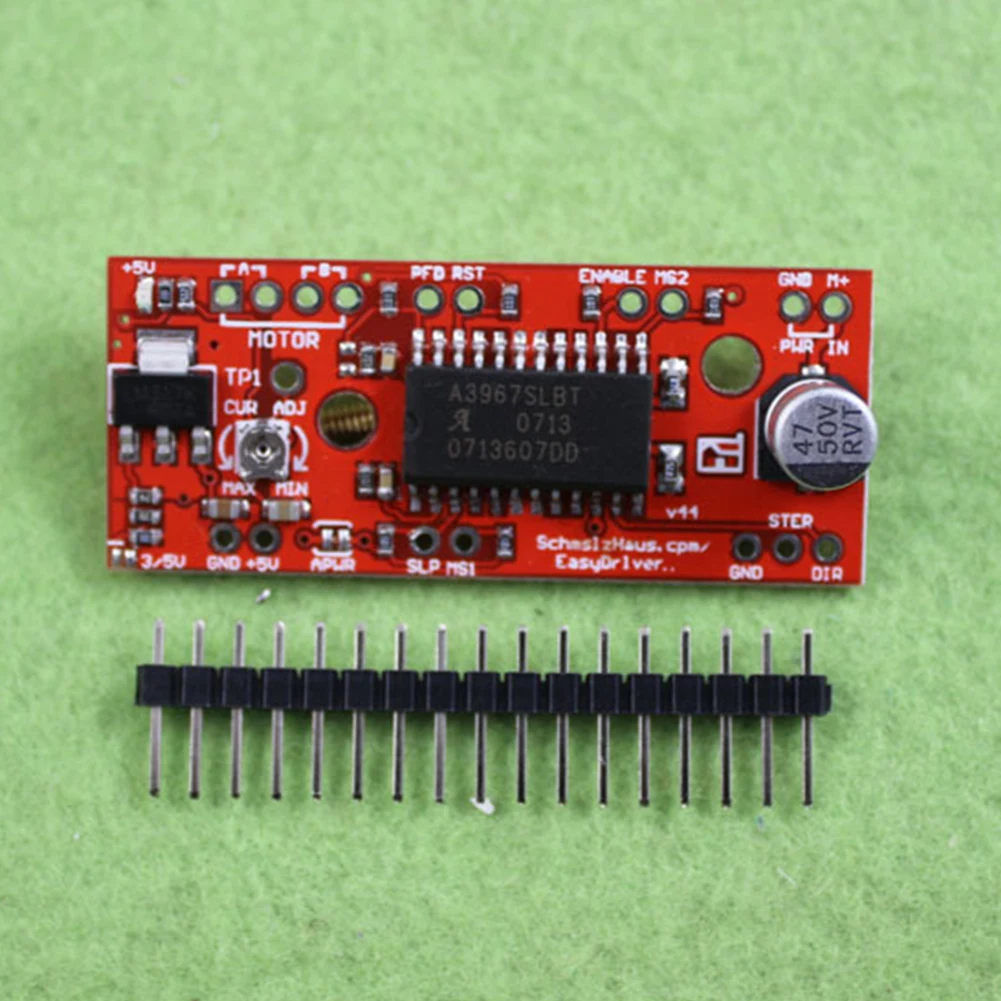

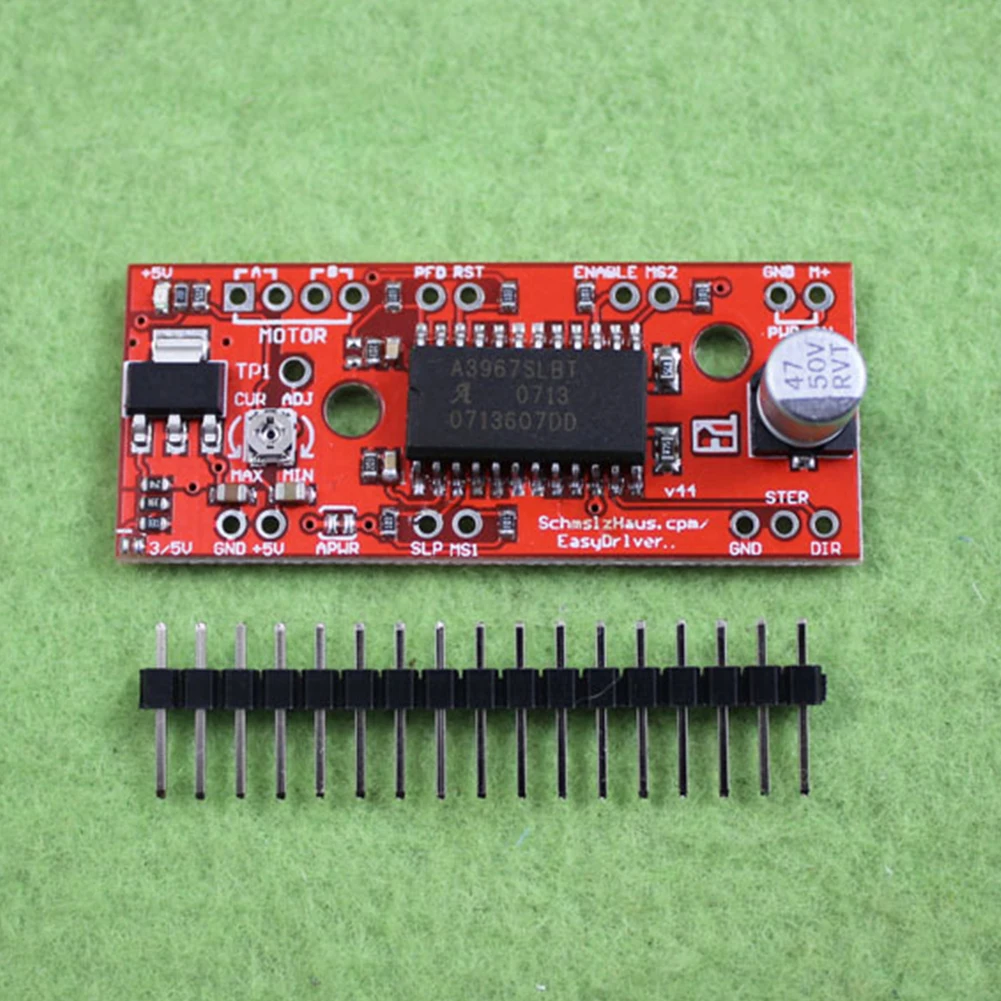

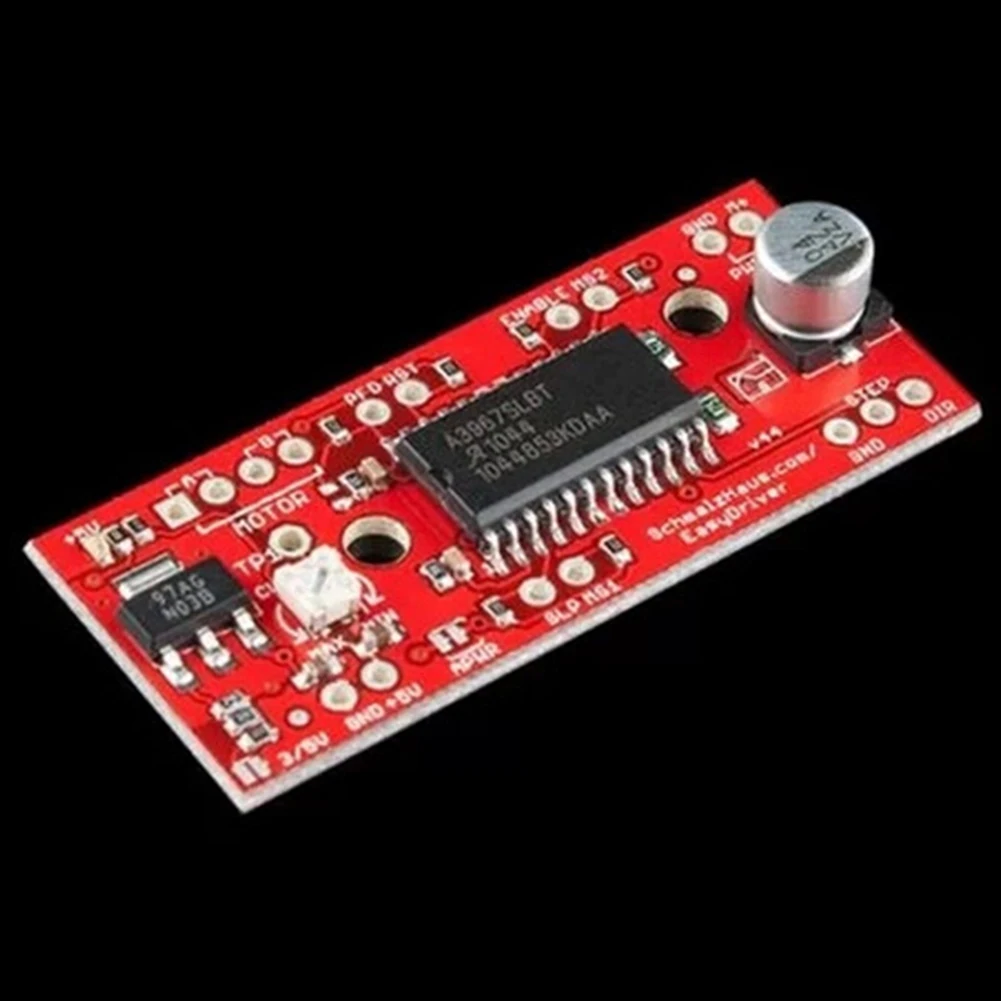

A3967 EasyDriver щит тактовый шаговый двигатель модуль драйвера для Arduino

EasyDriver-это простой в использовании Драйвер шагового двигателя, совместимый со всем, что может выводить цифровой от 0 до 5 В пульс (или от 0 до 3,3 В пульс, если вы припаиваете SJ2, закрытый на EasyDriver).

EasyDriver требует от 7 в до 30 В питания двигателя и может питать любое напряжение шагового двигателя.

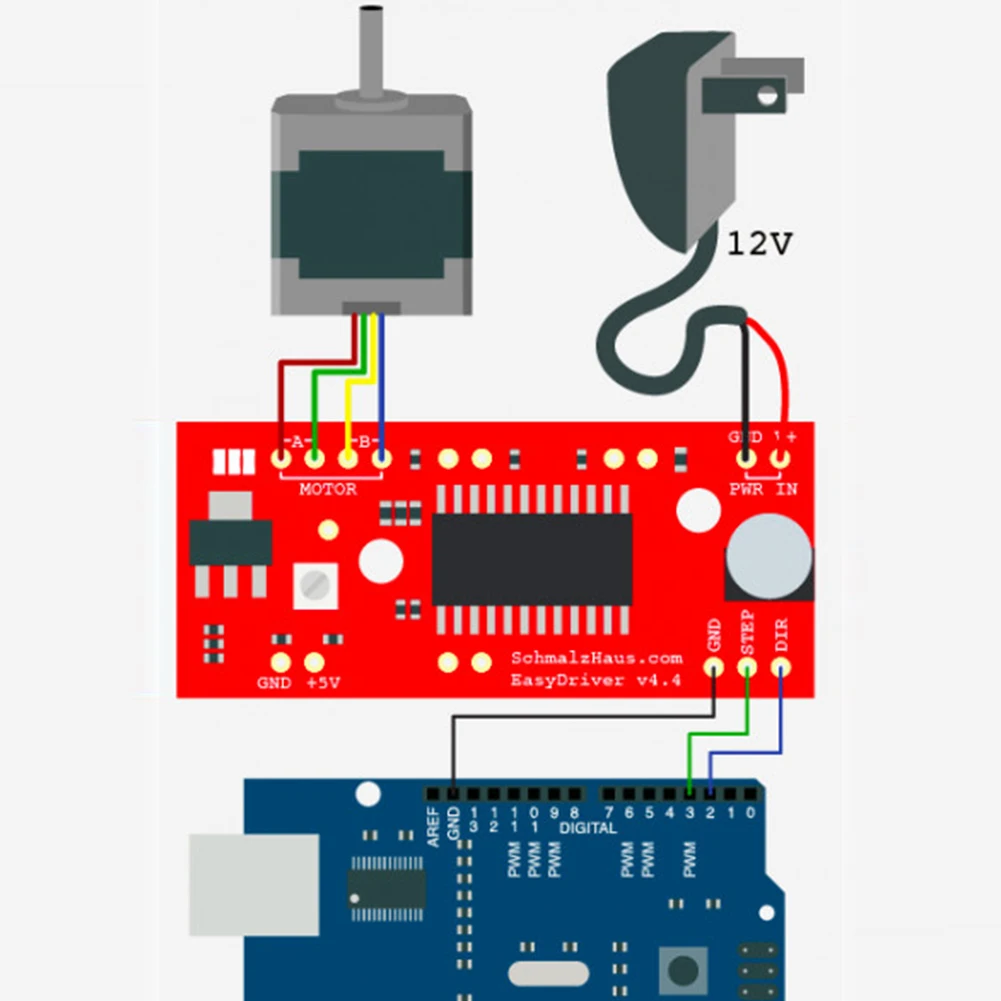

EasyDriver имеет встроенный регулятор напряжения для цифрового интерфейса, который может быть установлен на 5 В или 3,3 В. Подключить шаговый двигатель 4-проводной и микроконтроллер, и вы получите управления двигателем!

EasyDriver приводит двухполярные двигатели и двигатели, проводящиеся как двухполярные. Т. Е. 4,6 или 8 проводных шаговых двигателей.

В этой версии (v4.4) Исправлена ошибка шелка на регулировке мин/Макс.

Это новейшая версия EasyDriver V4, совместно разработанная с Brian Schmalz.

Он обеспечивает гораздо большую гибкость и контроль над вашим шаговым двигателем, по сравнению с более старыми версиями.

Контакты microstep (MS1 и MS2) A3967 выломаны, что позволяет регулировать разрешение microstepping.

Контакты «Спящий режим» и «включить» также вырываются для дальнейшего контроля.

Примечание: Не подключайте и не отключайте мотор, когда драйвер заряжен. Это приведет к постоянному повреждению A3967 IC.

Особенности:

A3967 микрошаговый драйвер

Контакты MS1 и MS2 разбиваются, чтобы изменить разрешение микрошага на полное, половина, четверть и восьмое шаги (по умолчанию-восьмое)

Совместим с 4, 6 и 8 проводными шаговыми моторами любого напряжения

Регулируемый контроль тока от 150 мА/фазы до 750 мА/фазы

Диапазон электропитания от 7 в до 30 В. Чем выше напряжение, тем выше крутящий момент на высоких скоростях

Посылка включает в себя:

1 шт. * EasyDriver щит тактовый шаговый двигатель V44 A3967 для Arduino
