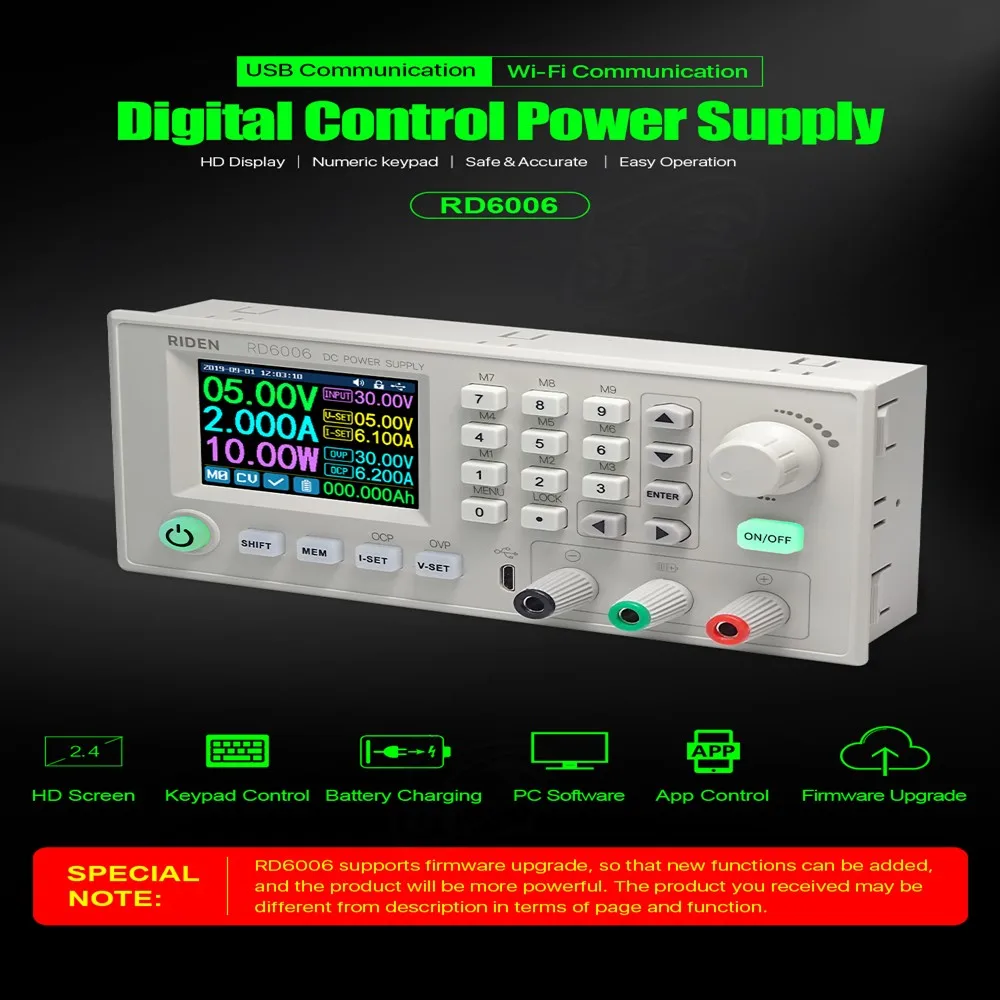

RD6006 иRD6006W

1,1Ядро Функция

· Клавиатура + кодировщик потенциометра комбинированная регулировка

· 2,4 дюйма цветная hd-камера заднего экрана

· Специальный интерфейс зарядки аккумулятора

· Быстрое хранение и запоминание данных

· Новый программное обеспечения для подключения к компьютеру

· Подключение Wi-Fi, управление приложением для телефона

1,2Панель Описание

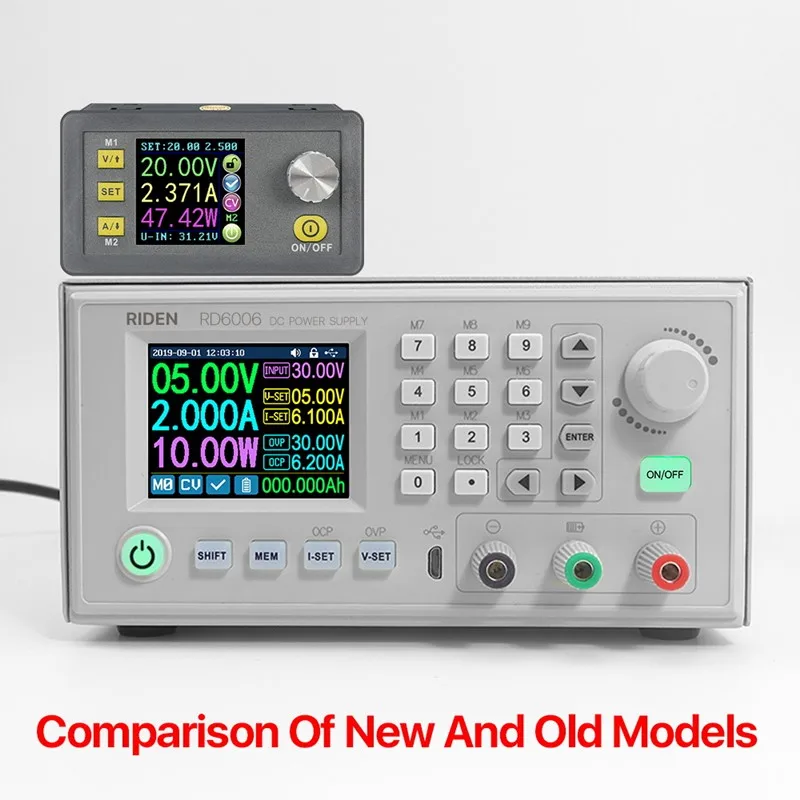

1.2.1Передняя панель

1.2.2Задняя панель из искусственной кожи

Примечание:

Входной интерфейс источника питания должен быть подключен к постоянному источнику питания постоянного тока 6-70 в. Кабель внешнего датчика (как показано справа) должен быть подключен к внешнему интерфейсу датчика температуры. Интерфейс вентилятора не может быть подключен к другим вентиляторам. Когда выходной ток выше 4А или температура системы выше 45 ℃, вентилятор начинает работать, когда температура менее 40 ℃ и выходной ток ниже 3.9A, вентилятор перестанет работать. Когда температура системы выше 80 ℃, выход будет выключен из-за OTP. CR1220-это аккумулятор часов (пожалуйста, подготовьте самостоятельно), Коммуникационный интерфейс-это специальный интерфейс, пожалуйста, не Подключайтесь к другим модулям или кабелям.

Вы можете увидеть модуль Wi-Fi (RD6006-W содержит) и RS-485 модуль на рисунке ниже. Если вам нужен RS-485 для промышленного проводного контроля, пожалуйста, заказывайте его отдельно.

1,3Управление IntrОДУБо

После включения, изображение загрузки отображается сначала, затем введите главную страницу.

1.3.1ОсновнойСтраница

1.3.2 Управление инструкция

В операции меню значком красного цвета или курсором является выбранное в настоящее время меню, значок синего цвета-это невыбранное меню, нажмите ENTER для подтверждения, нажмите потенциометр кодировщика, чтобы отменить или вернуть, нажмите клавишу направления для перемещения курсора или меню переключателя, Поверните потенциометр кодировщика, чтобы изменить настройки, настройки будут автоматически сохранены при возврате со страницы меню. Нажмите и удерживайте кнопку 0 и включите питание, чтобы восстановить заводские настройки, нажмите и удерживайте кнопку 1 и включите, чтобы восстановить Заводское значение калибровки, нажмите и удерживайте кнопку ввод и включение, чтобы перейти в режим загрузки.

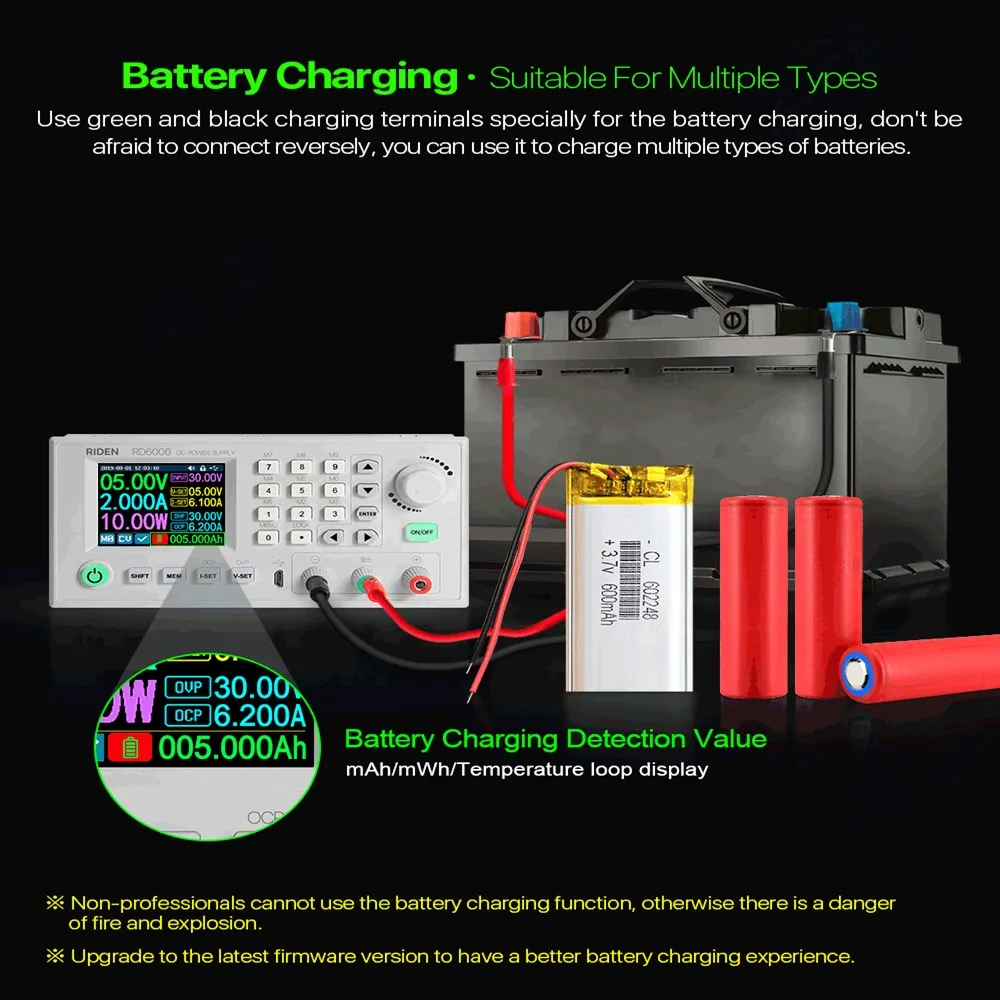

1.3.2.1 Батарея зарядкиФункцияВведение

После включения питания, в области отображения информации, связанной с батареей, будет отображаться внешняя температура, емкость и энергия. Когда есть выходной ток: емкость, энергия автоматически накапливается и автоматически очищается после выключения.

Зеленый терминал подключен к положительному полюсу аккумулятора, а черный терминал подключен к отрицательному полюсу аккумулятора. После того, как аккумулятор правильно подключен, индикатор зарядки аккумулятора становится красным и аккумулятор подключен. Нажмите ON/OFF, чтобы начать зарядку, индикатор зарядки аккумулятора становится зеленым. Когда фактический выходной ток ниже 10 мА, выход будет выключен автоматически. Аккумулятор с защитной панелью может не заряжаться. Зарядное напряжение и ток должны быть установлены самостоятельно.

  Настоятельно рекомендуется использовать оригинальное зарядное устройство для зарядки аккумулятора. Существует риск пожара и взрыва во время процесса зарядки. Непрофессионалы не должны работать.

1.3.2.2 Главная страница Настройка выходного напряжения и выходного тока

Пресс"I-SET"Чтобы установить значение выходного тока, вы можете использовать потенциометр датчика для прямой регулировки выходного значения, нажмите кнопку направления для перемещения курсора. Конечно, вы можете использовать клавиатуру для установки значения и нажмите «Введите"Для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить.

Пресс"V-SET"Чтобы установить значение выходного напряжения, метод работы аналогичен настройке выходного тока.

Пресс"Переключения"+"I-SET"Кнопка или"Переключения"+"V-SET"Кнопка для установки защиты от перегрузки по току/защиты от перенапряжения. Метод работы аналогичен настройке выходного тока.

M0-это группа данных по умолчанию, когда RD6006 включен, вручную измените настройки и автоматически запомните M0 после подтверждения.

1.3.2.3 группы данных быстрого хранения и вызова

Пресс"MEM"+ Кнопка клавиатуры 1-9, вы можете хранить значение выходного напряжения, значение выходного тока, значение защиты от перенапряжения, значение защиты от перегрузки по току в соответствующую группу данных (как показано выше), затем нажмите"Введите"Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

Пресс"Переключения"+ Кнопка клавиатуры 1-9 для быстрого вызова сохраненных данных (как показано выше). Пресс"Введите"Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

1.3.2.4 блокировки клавиатуры и разблокировки

Пресс"Переключения"+"Замок"Для блокировки или разблокировки клавиатуры. И клавиатура будет автоматически заблокирована при запуске связи, будетОтображается сверху (не может разблокировать вручную), и клавиатура будет автоматически разблокирована, когда соединение отключено вручную, будетНа дисплее клавиатура будет автоматически разблокирована, когда соединение отключено нормально, и кнопка выключения питания может использоваться, когда клавиатура заблокирована.

1.3.2.5 Системы установка

Пресс"Переключения"+"Меню"Чтобы войти в меню настройки системы, как показано справа, нажмите"Введите"Чтобы войти в меню, нажмите кнопку направления, чтобы выбрать вариант, опция красного цвета-это опция, поверните потенциометр кодировщика, чтобы изменить настройки.

Включите"Вызова ОК», Появится окно подтверждения, когда вы быстро вызовете группу данных. Если Вы выключите его, значения настройки будут изменены непосредственно при вызове группы данных.

Включите"Звоните"Выход будет включаться автоматически при вызове группы данных. Если Вы выключите его, выход сохранит предыдущий статус.

Включите"Мощность на",Он автоматически включит выход при запуске. Если Вы выключите его, выход будет держать статус выключен при запуске.

Включите"Бипер",Вы услышите мелодию кнопки при нажатии кнопки, и там будетНа сверху по всей площади картины. Если Вы выключите его, при нажатии кнопки настройки не будетНа сверху по всей площади картины.

Включите"Логотип"Сначала отобразит логотип, а затем войдет на главную страницу при загрузке RD6006. Если Вы выключите его, вы войдете на главную страницу напрямую.

На данный момент язык системы поддерживает упрощенный китайский и английский языки; Яркость экрана может быть установлена от уровня 0 до уровня 5; Интерфейс связи может быть установлен на USB, Wi-Fi или TTL,USBИнтерфейс-это интерфейс Micro-USB на передней панели, вы можете увидетьСверху, когда начинается общение.Wi-FiИнтерфейс-это модуль Wi-Fi, подключенный к интерфейсу связи, вы можете увидетьВверху при запуске связи (Подключите мобильный телефон по Wi-Fi, но сначала нужно выбрать интерфейс Wi-Fi, модуль Wi-Fi не может быть установлен или удален при включении RD6006),TTLПока недоступен; Когда интерфейс изменен, вам нужно перезагрузить RD6006 для применения модификации. Скорость передачи данных может быть установлена 9600/19200/38400/57600/115200 в режиме USB; Скорость передачи данных при Wi-Fi фиксируется на 115200. Адрес устройства может быть установлен от 001-255. Вы можете установить дату и время, поворачивая потенциометр кодировщика, настройка будет сохранена сразу же после изменения. Пожалуйста, не устанавливайте неправильное время, это может привести к тому, что дата не будет автоматически накапливаться. Нажмите на потенциометр датчика для возврата, и установленное значение будет сохранено автоматически.МераЭто частота обновления считывания напряжения и тока на главной странице, вы можете установить его на низкую, среднюю и высокую. Нажмите на потенциометр кодировщика для возврата, и он будет автоматически сохранен.

После входа в меню настройки системы нажмите"Введите"Чтобы войти в меню настройки, нажмите кнопку направления, чтобы выбрать опцию, которую вы хотите проверить, а затем поверните потенциометр кодировщика, чтобы установить значение или статус. На данный момент язык системы поддерживает упрощенный китайский и английский языки; Яркость экрана может быть установлена от уровня 0 до уровня 5; Интерфейс связи может быть установлен на USB, Wi-Fi или TTL,USBИнтерфейс-это интерфейс Micro-USB на передней панели,Wi-FiИнтерфейс-это модуль Wi-Fi, подключенный к интерфейсу связи (Подключите мобильный телефон через Wi-Fi, но сначала вам нужно выбрать интерфейс Wi-Fi),TTLПока недоступен; Когда интерфейс изменен, вам нужно перезагрузить блок питания, чтобы применить модификацию. Скорость передачи данных может быть установлена 9600/19200/38400/57600/115200 в режиме USB; Адрес устройства может быть установлен от 001-255. Пожалуйста, не устанавливайте неправильное время, это может привести к тому, что дата не будет автоматически накапливаться. Нажмите на потенциометр датчика для возврата, и установленное значение будет сохранено автоматически.

1.3.2.6 Настройка стиля основной страницы

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем нажмите правую кнопку, чтобы войти в меню настройки стиля главной страницы, как показано выше. Нажмите ENTER, а затем используйте кнопку направления для установки классического стиля или стиля кривой. Узор в красном цвете-это стиль, который можно выбрать. Классический стиль-это стиль системы по умолчанию, а большой шрифт показывает напряжение, ток и мощность. Стиль кривой, как показано выше, цвет трех кривых соответствует выходному напряжению, току и мощности. D-это масштаб, нажмите«Войти»Для запуска или паузы кривой и потенциометра датчика поворота для масштабирования координат кривой.

1.3.2.7 хранение данных установка

    Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем дважды нажмите правую кнопку, чтобы войти в меню настройки хранения данных, как показано ниже, нажмите enter, чтобы войти в меню настройки, значок Красного цвета-это выбранная группа данных, нажмите кнопку направления, чтобы выбрать номер группы данных. Пресс"I-SET"Чтобы установить значение выходного тока для хранения, затем поверните потенциометр датчика, Отрегулируйте выходное значение, нажмите кнопку направления, чтобы перемещать курсор. Вы также можете установить значение с помощью клавиатуры, нажмите ENTER для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить. Пресс"V-SET"Кнопка для установки значения выходного напряжения для хранения, метод работы аналогичен настройке выходного тока для хранения.

Пресс"Переключения"+"I-SET"Кнопка или"Переключения"+"V-SET"Кнопка для установки значения защиты от перегрузки по току/хранения от перенапряжения. Метод работы аналогичен параметрам выходного значения памяти. Нажмите на потенциометр кодировщика для возврата, и данные будут автоматически сохранены.

1.3.2.8 Системы информация

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем три раза нажать правую кнопку, чтобы войти в меню информации о системе, как показано выше. Здесь вы можете просмотреть номер SN, версию прошивки и температуру системы.
