PowerBox для PCMFLASH| |

---

PowerBox для KTM JTAG для Hitachi

Он совместим в автоматическом режиме с загрузочными программами, которые используют:
BOOT-OEM12, 12-контактный OBD-II;
L-LINE, 15 пин OBD-II.


Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях: Сброс-510 Ω; BOOT - 510 Ω;
CNF1 - 220 Ω.

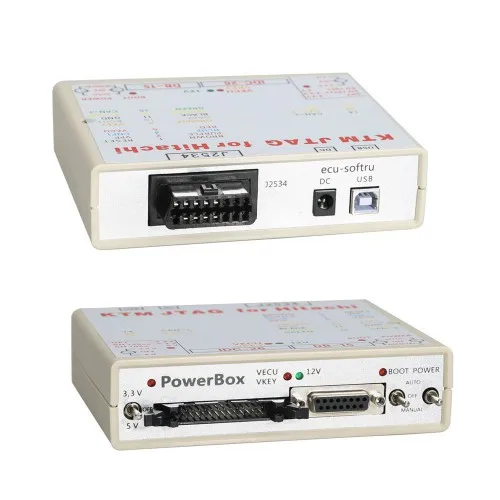

Инструмент оснащен многофункциональными соединителями, которые позволяют установить соединения гибко: USB,Предназначен для подключения к компьютеру. Он должен быть подключен, когда встроенный USB - UART конвертер включен; Для обновления программного обеспечения PowerBox; Во время перепрограммирования Renesas cpu; Постоянного тока, Предназначен для питания встроенной цепи, а также подключенного ECU. Рекомендуется использовать только качественные устройства с выходным напряжением 12 в. Во время чтения пароля, когда это невозможно в транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток в начале, что может вызвать защитный механизм или даже привести к повреждению блока питания;
J2534 (OBD-II-F)Предназначен для подключения одноименного интерфейса к OBD-II;
DB-15Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные кабели;
IDC-26Предназначен для подключения непосредственно к плате ECU или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный кабель для Tricore GPT. Рекомендуется использовать программное обеспечение Flash Development Toolkit для мигающих процессоров Renesas.

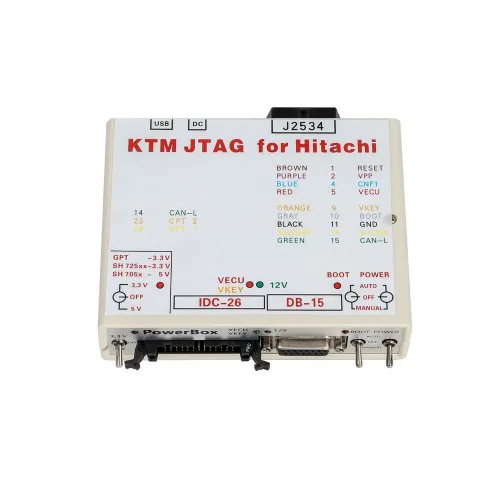

Управление: Инструмент имеет 3 переключателя для работы в различных режимах. Мощность, Регулятор мощности. Инструмент имеет три режима питания к эбу: выкл позволяет удалить все сигналы питания и управления из IDC-26 и DB-15 разъемов; поставка с инструкцией питания на терминалы VECU и VKEY и на контрольные выходы в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с L-Line сигналом (15 pin OBD-II). BOOTОкружающей среды и одновременные контроль загрузки, сброса и CNF1 сигналов (3,3 V): выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; Ручная тянет сброса и загрузки сигнала при температуре минус, И CNF1 до + 3,3 в; Автоматическое, автоматическое управление, в этом режиме загрузки, Сброс и сигналы CNF1 одновременно контролируются программой загрузки (12 pin OBD-II, OEM12). GPT, Для Renesas и Tricore с GPT cpu. Необходимо использовать 5V во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.
Свет: Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания. VECU, VKEY светодиодный индикатор напряжения VECU и VKEY. Светодиодный индикатор 12 в указывает на напряжение питания.
Светодиодный индикатор загрузки указывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

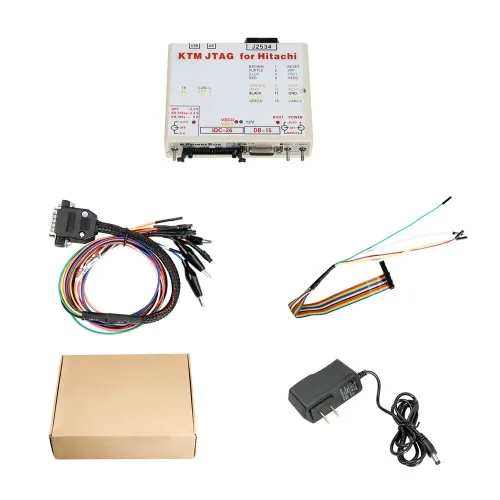

Посылка включает в себя:

1 шт. x PowerBox для KTM JTAG для Hitachi
