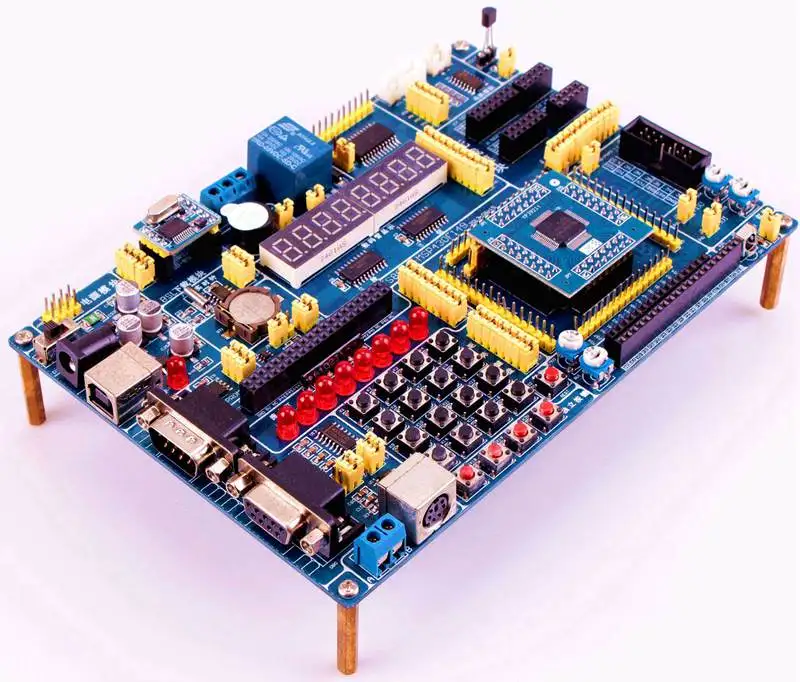

MSP430F169 с макетной платой DA/макетной MSP430 | Инструменты

---

Встроенный BSL-загрузчик, может воплотить в жизнь перволинейный источник питания USB и загрузку

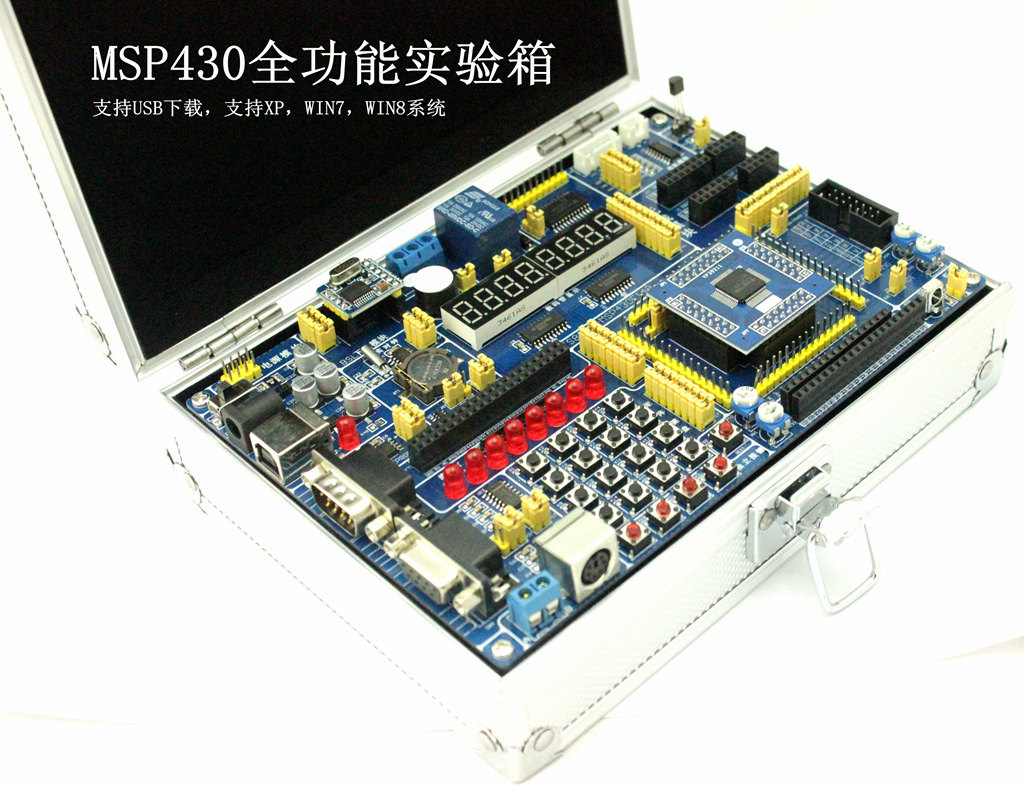

Аппаратные средства представлены следующим образом:   01. Самый маленький чип основного чипа MSP430F169, который может быть вставлен и вставлен для простой замены;   02. Бортовой USB-загрузчик, USB-кабель может загрузиться программа, удобный и экономичный; Для ноутбуков клиентам не придется покупать эмулятор для загрузки, этот модуль также может быть подключен к микрокомпьютеру с одним чипом через линию DuPont для достижения USB для последовательной связи;   03. Отдельный модуль питания, потребляемая мощность составляет 5V DC или USB 5V источника питания, может выход 5V и 3,3 V напряжение, мощность шпильки были, удобно для внешнего расширения во время эксперимента;   Светодиодный светильник, 04,8 бит, используется для экспериментов с проточной водой и индикацией освещения;   Модуль цифрового трубного дисплея с 05,8 цифрами, который может экспериментировать с цифровым трубным дисплеем и отображать эксперименты;   06. Используйте MAX232 для двусторонней последовательной связи, которая используется для использования d для последовательной связи для обеспечения связи и управления верхними и нижними компьютерами;   07.MAX485 чип, реализовать 485 коммуникативных экспериментов;   08,4*4 клавиши точечной матрицы для проведения экспериментов по сканировании точечной матрицы;   09,4-битные независимые клавиши для простого ввода и экспериментов с задержками;   10.ULN2003 chip, реализовать шаговый двигатель и двигатель постоянного тока управляют экспериментом;   11.SN74LVC4245 чип, эксперимент, 3,3 V 5V преобразования уровня эксперимент;   12. Чип DS1302, эксперимент с часами в реальном времени, встроенный аккумулятор для питания DS1302, чтобы обеспечить непрерывность времени DS1302, не перестанет работать с выключением питания материнской платы;   13. Чип AT24C02, обеспечивает хранение и чтение E2PROM и экспериментирует с помощью шины I2C;   14. Чип DSC5571, эксперимент по конверсии DA;   15. Два входа AD, экспериментальный эксперимент по конверсии AD;   16. Интегрированная инфракрасная приемная головка, экспериментальный инфракрасный приемный декодирующий эксперимент;   17. Кнопка сброса может сбросить микроконтроллер;   18. Весь путь может быть подключен к реле управления высоким напряжением, чтобы реализовать эксперимент управления реле;   19. Экспериментирует с зуммером, может осуществлять звуковой, сигнальный эксперимент и т. Д.;   20. Встроенные четыре common беспроводных модуля интерфейсов, включая NRF905, CC1100, NRF24L01, NRF2401A, беспроводные модули CC2500; Может экспериментировать с беспроводной передачей данных, беспроводным приемом и отправкой;   21. Интерфейс ввода клавиатуры PS2, может воплотить в эксперименте ввод клавиатуры;   22. Плата имеет интерфейсы с ЖК-экраном 1602 и 12864, которые могут экспериментировать с экспериментами с ЖК-дисплеем 1602 и 12864;   23. Универсальный расширительный интерфейс, который может быть подключен к модулю точечного матричного дисплея с китайским символом, голосовому модулю, модулю цветного экрана, модулю расширения датчика и т. д., разработанный нашим магазином;   24. Стандартный интерфейс JTAG, который позволяет эмулятеру осуществлять онлайн-логику и загрузку основного чипа через этот интерфейс;   25 лет. Все булавки основного чипа IO были led, и штырьки припаиваются, что удобно для расширения экспериментов и DIY экспериментов; все модули этой макетной платы разработаны независимо, и основной чип прыгается друг от друга. Колпачки для соединения. Если вам нужны несколько модулей приложения, вы можете вытянуть колпачки перемычки и подключить эксперименты управления через линии DuPont или другие вопросы. Управление IO всеми модулями также может быть произвольно соединено, чтобы предоставить клиентам больше места для игр;
