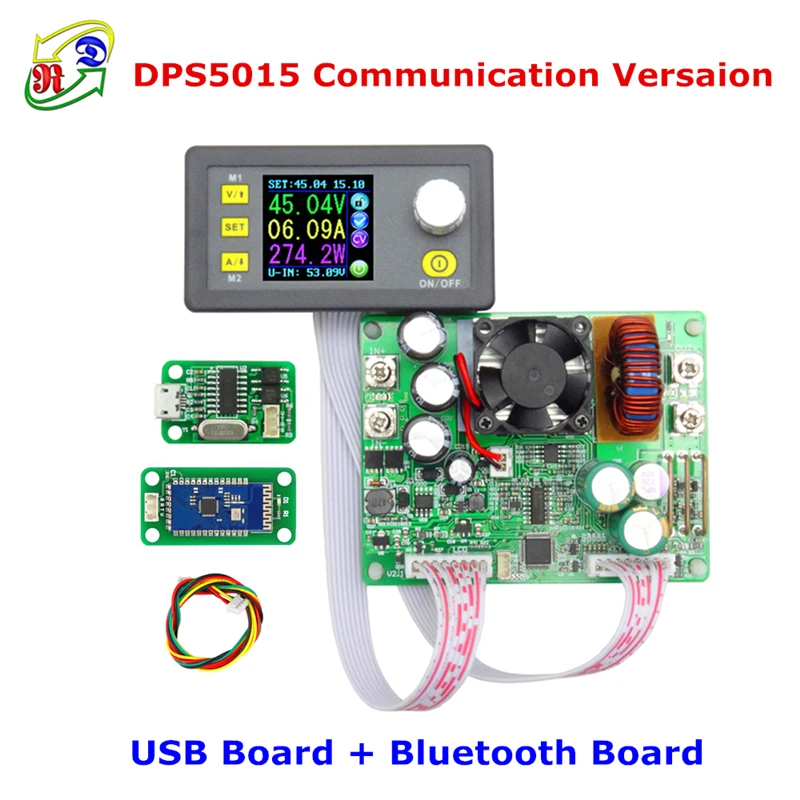

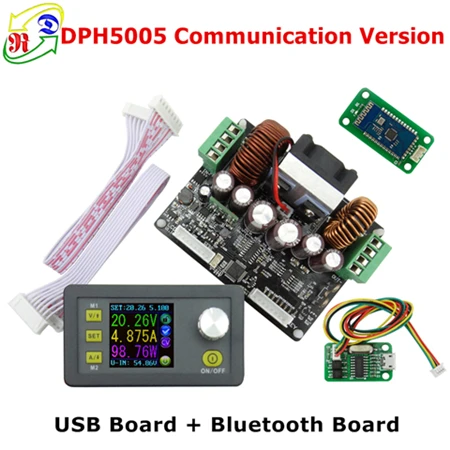

Серия продуктов, связанных с цифровым блоком питания:

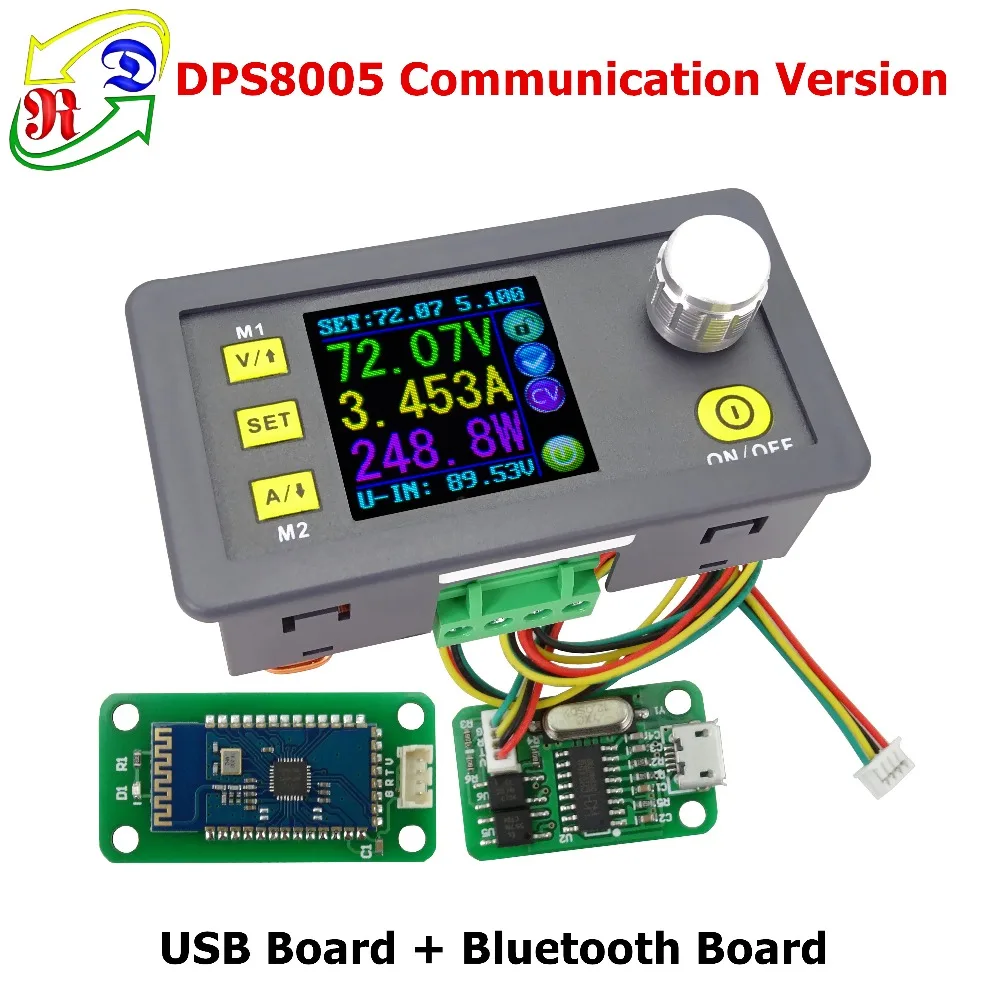

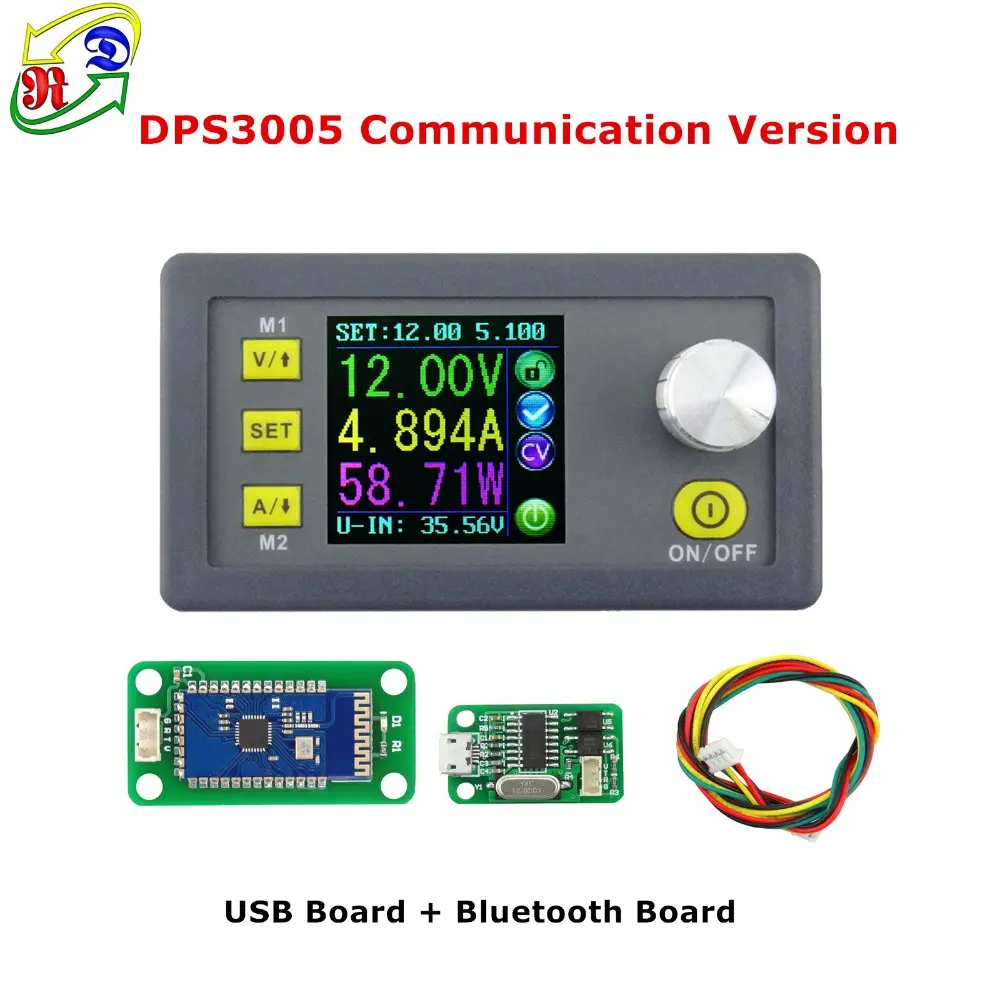

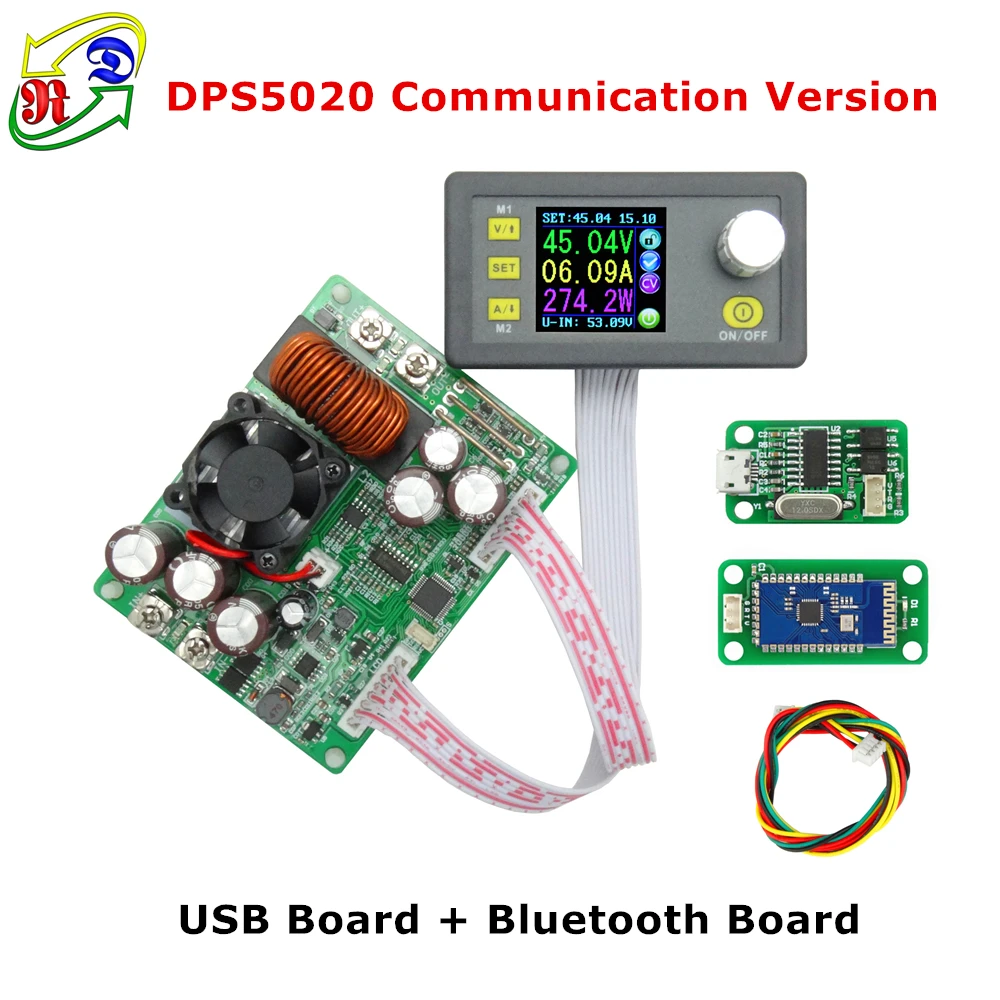

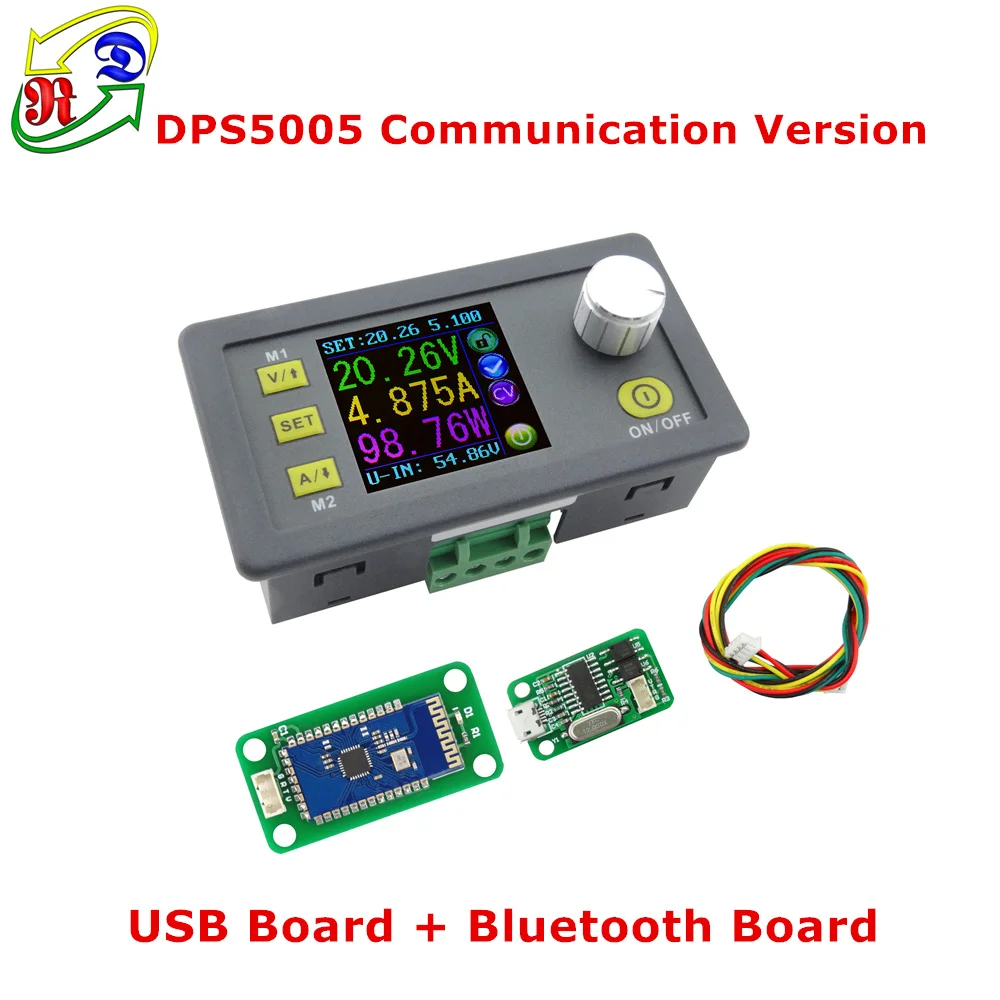

						DPS3005	DPS5005	DPS5015	DPS5020	DPH5005	DPS8005
	DP50V5A	DP30V5A	DPS3003	DPS3012	DPH3205	DPS3005 DPS3005-USB DPS3005-USB-BT	DPS5005 DPS5005-USB DPS5005-USB-BT	DPS5015 DPS5015-USB DPS5015-USB-BT	DPS5020 DPS5020-USB DPS5020-USB-BT	DPH5005 DPH5005-USB DPH5005-USB-BT	DPS8005 DPS8005-USB DPS8005-USB-BT
Разницу Между DP,DPS И DPH	1. Серии DPS обновлены. Панель отличается. В серии DPS мы меняем M1/↑и M2/⑤ на V/↑и A/⑤. Вы можете нажать эти кнопки Быстро установите напряжение и ток. Мы добавили новую функцию «установить загрузку по умолчанию, открыть или закрыть выход» Другие предметы не меняются. 2. Все эти источники питания могут заряжать аккумулятор напрямую, не требует внешнего диода. При зарядке аккумулятора, не подключайте полярность аккумулятора Реверсивно, в противном случае, детали питания будут сложены. Найдите разницу между DPS и DP, см. Это видео в разделе «//www.youtube.com/watch?v=ptt931rrXo8» 3. Блок питания DP и блок питания DPS-это понижающий преобразователь (понижающий). Но DPH3205 и DPH5005-это понижающий преобразователь (понижающий и Повышающий). 4. DPS3005, DPS5005, DPS5015, DPS5020, DPH5005 и DPS8005 имеют коммуникационную версию. Вы можете подключать ПК и Использовать верхний компьютер
Связь функция	Нет	Нет	Нет	Нет	Нет	Да	Да	Да	Да	Да	Да
Режим работы	Бак	Бак	Бак	Бак	Buck- Boost	Бак	Бак	Бак	Бак	Buck- Boost	Бак
Вход напряжения	6-55V	6-40V	6-40V	6-40V	6-40V	6-40V	6-55V	6-60V	6-60V	6-с алюминиевой крышкой, 50В	10-90V
Выход напряжения	0-50,00 V	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-50V	0-50V	0-50V	0-50V	0-80V
Выход ток	0-5.000A	0-5.000A	0-3.000A	0-12.00A	0-5.000A	0-5.000A	0-5.000A	0-15.00A	0-20.00A	0-5.000A	0-5.000A
Выход мощность	0-250W	0-160W	0-96W	0-384W	0-160W	0-160W	0-250W	0-750W	0-999,9 W	0-250W	0-400W
Напряжение разрешение	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V
В настоящее время разрешение	0.001A	0.001A	0.001A	0.01A	0.001A	0.001A	0.001A	0.01A	0.01A	0.001A	0.001A

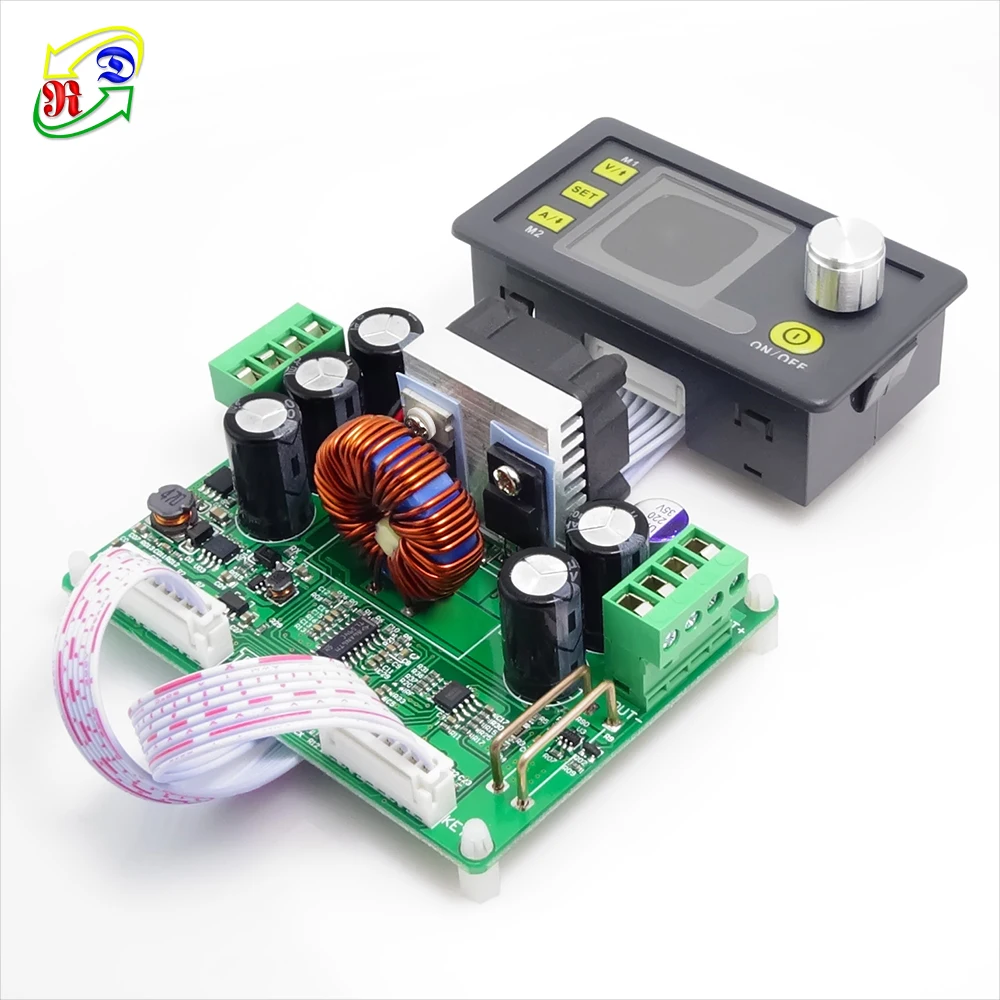

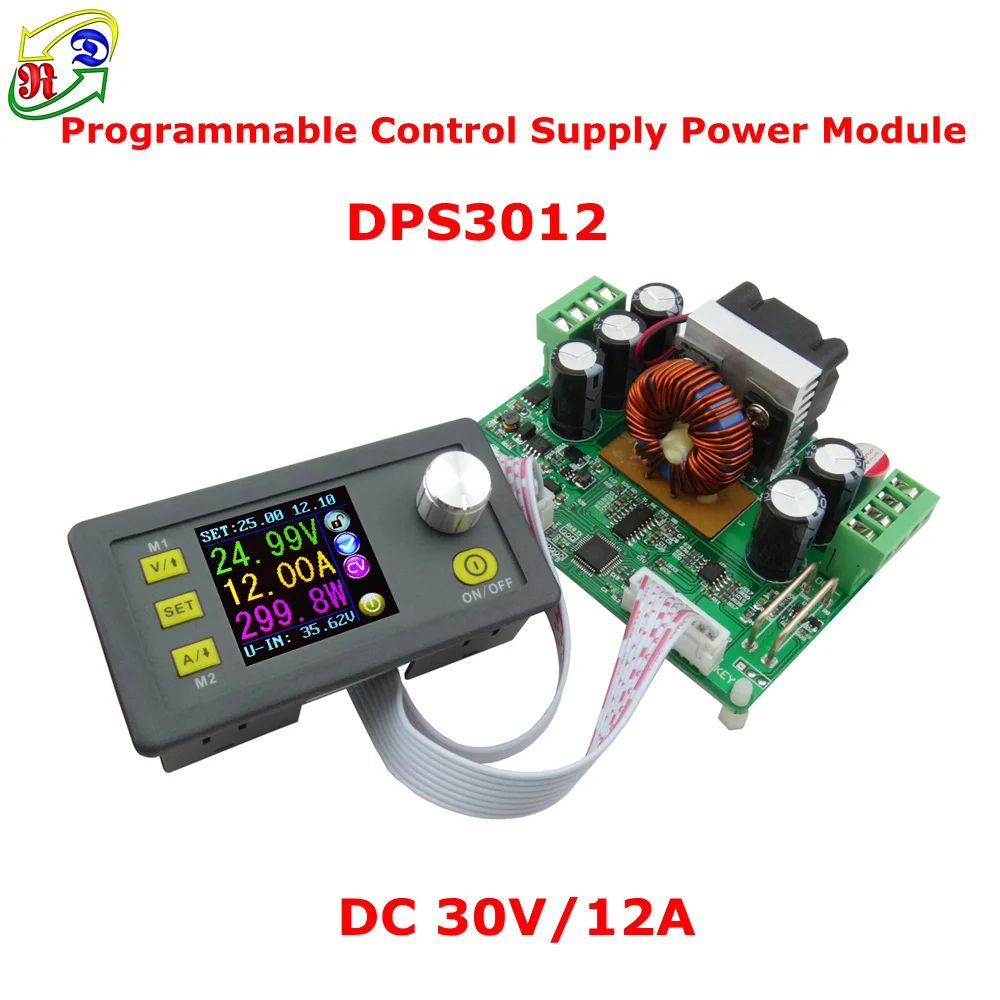

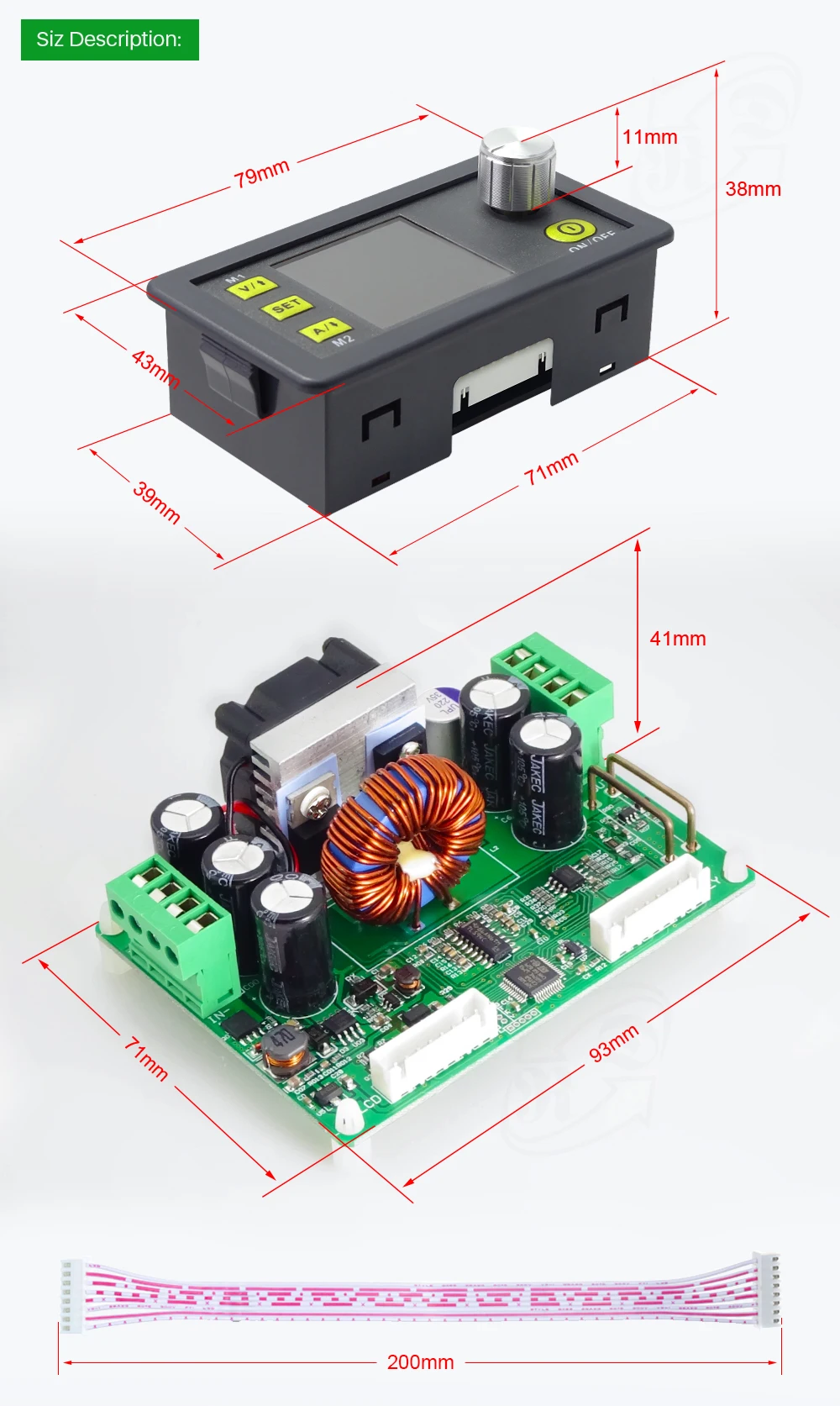

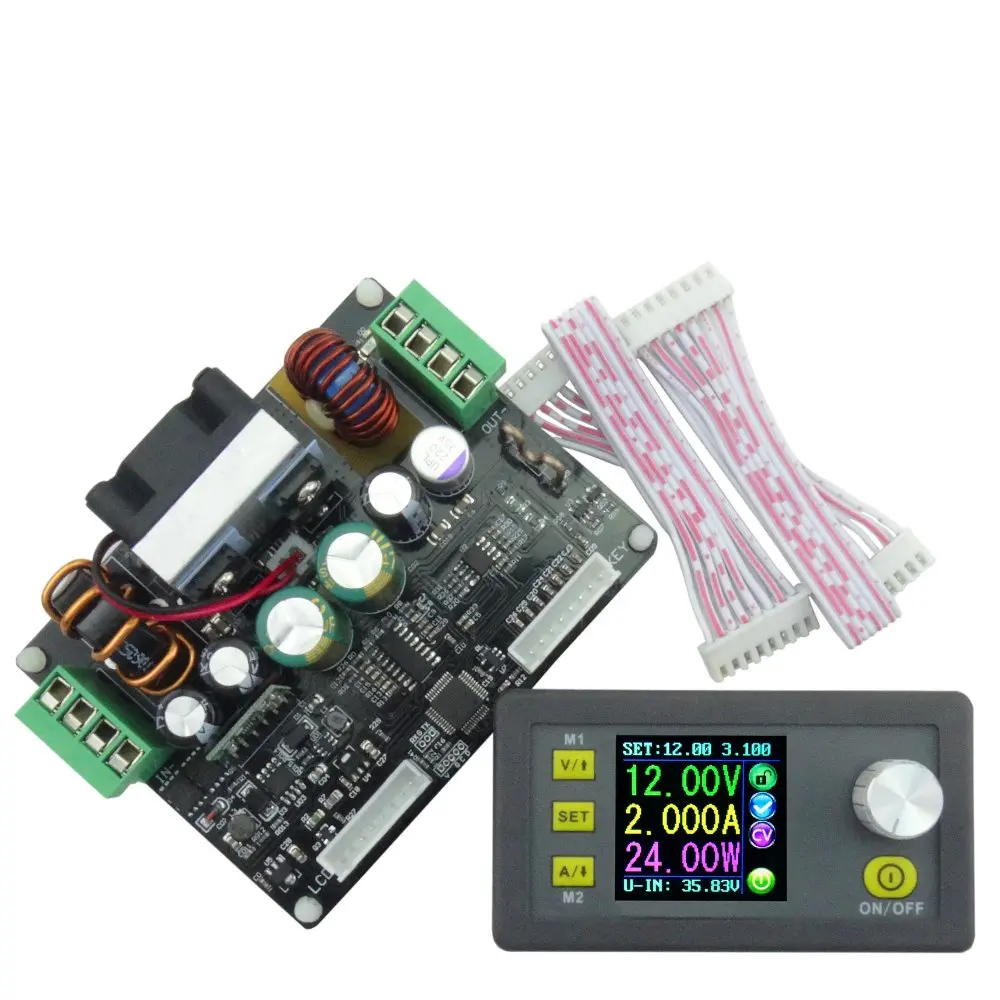

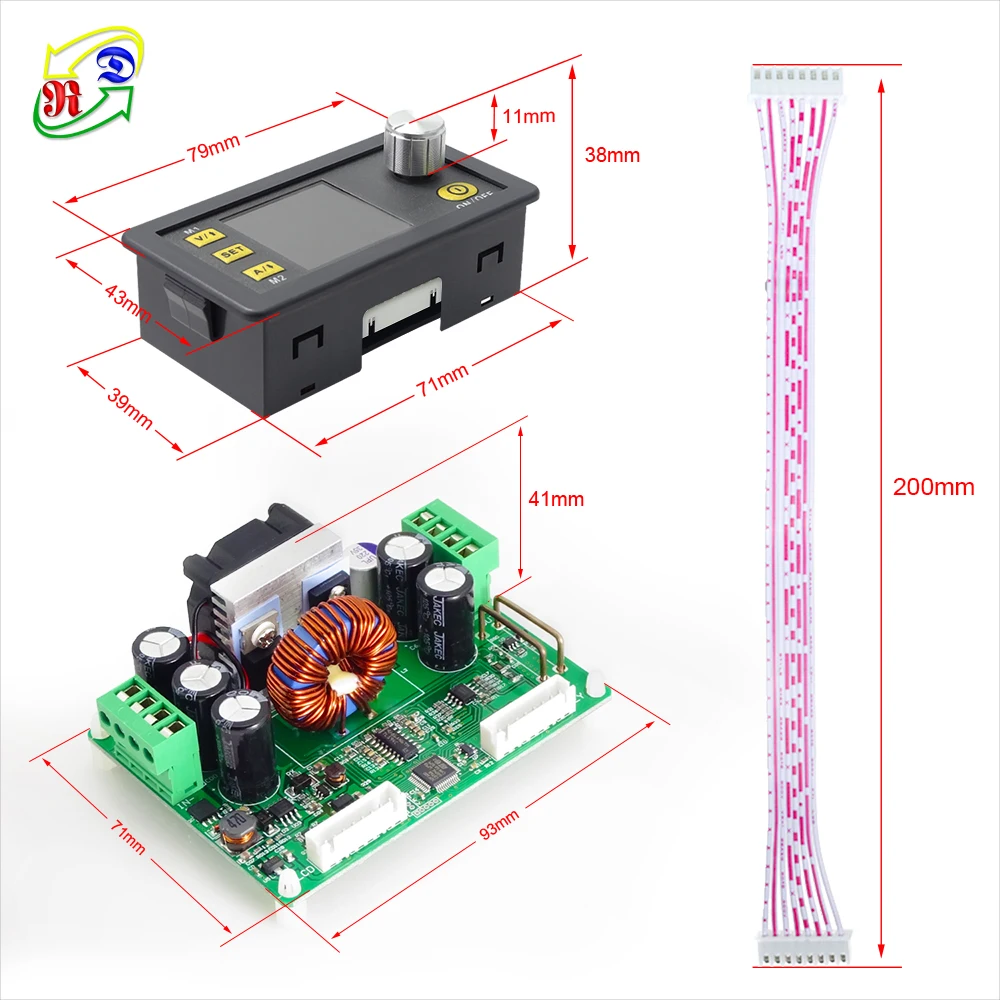

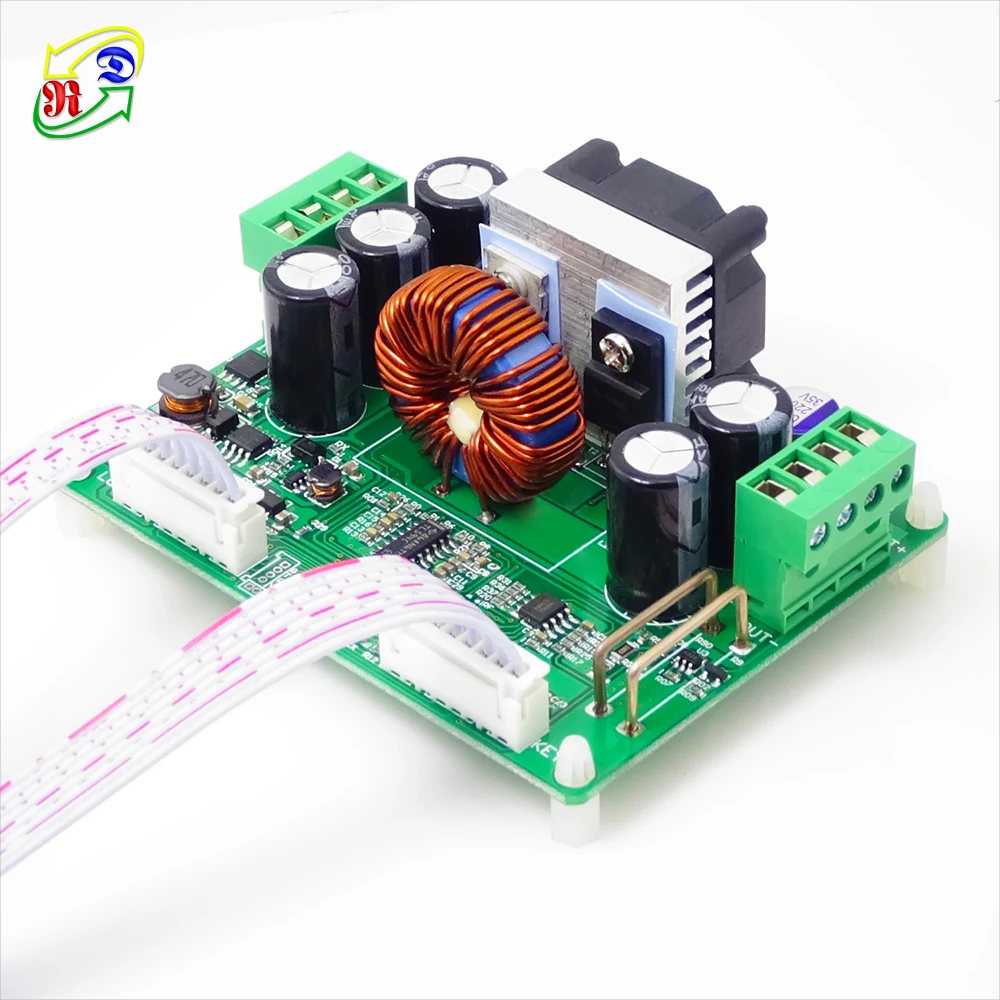

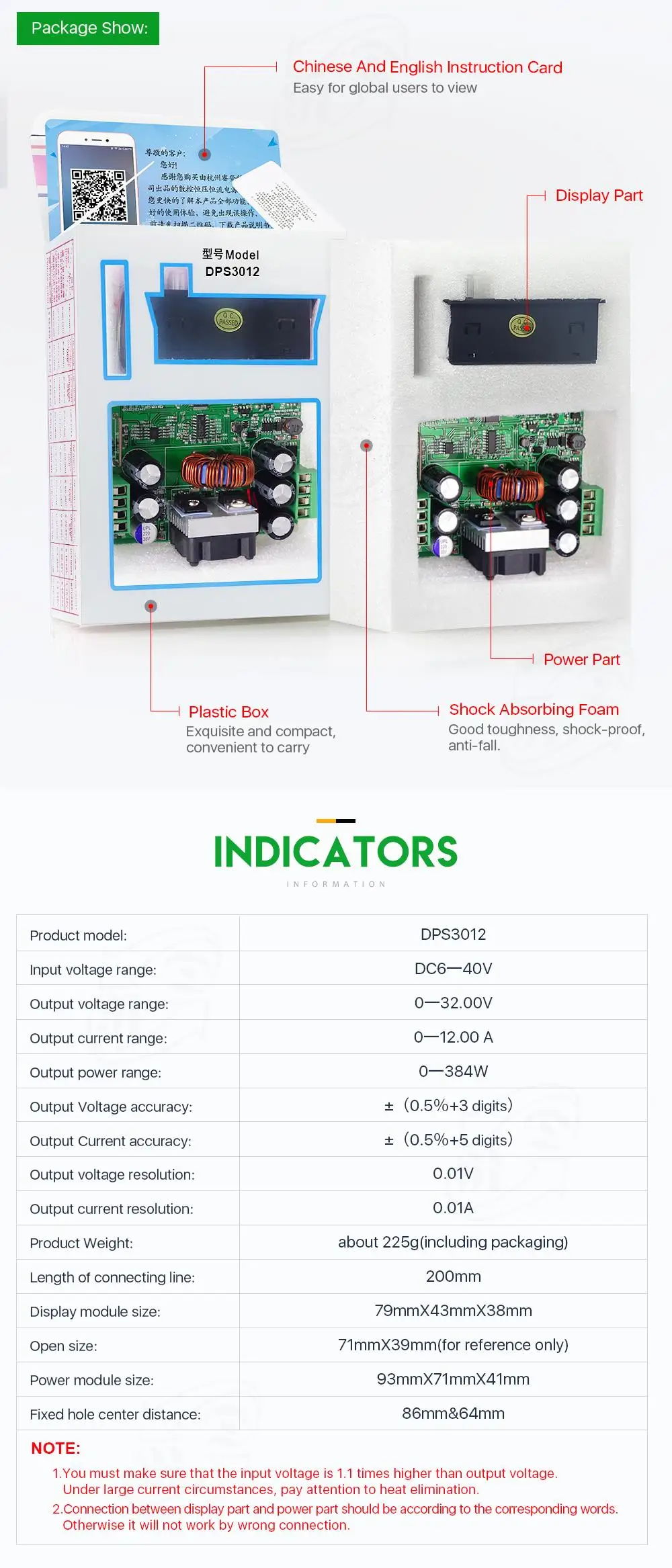

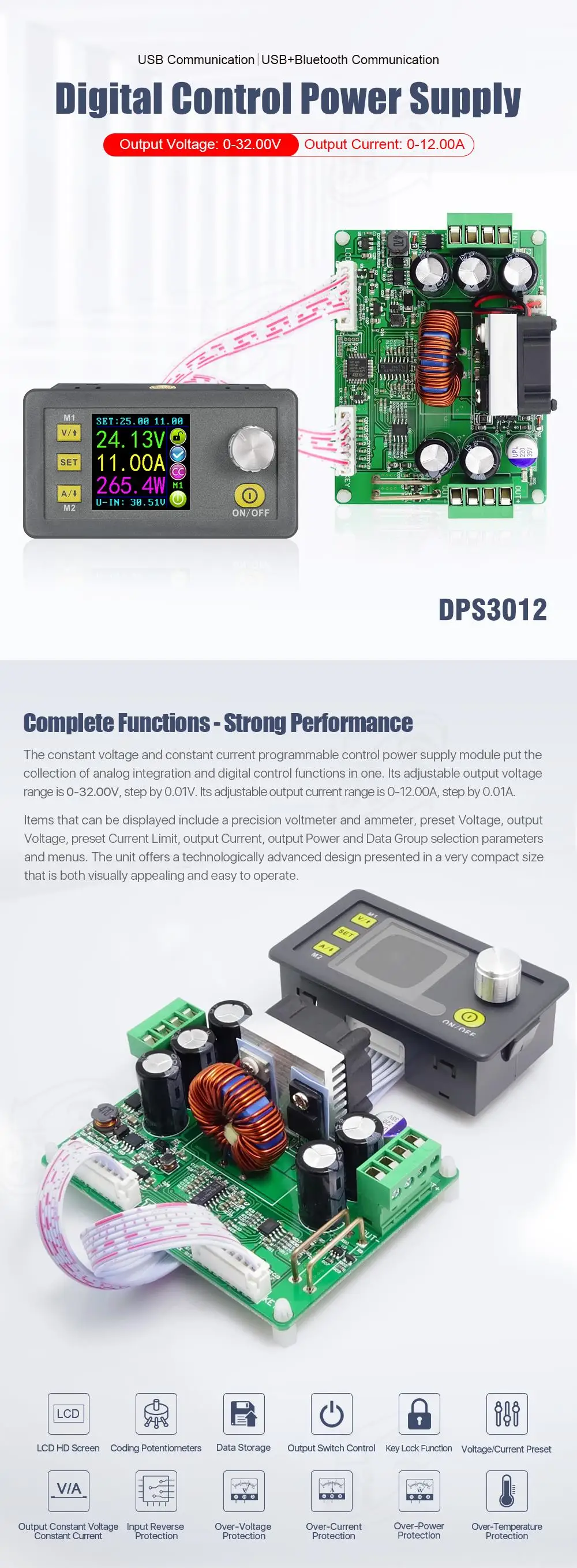

Размер продукта	79*43*38 мм (дисплейная часть) | 93*71*41 (Силовая плата) Только плата питания DPS5020/DPS5015/DPS3012/DPH5005/DPH3205
Сенсорный экран	Цвет ЖК-дисплей
Вентилятор	Нет	Нет	Нет	Да	Да	Нет	Нет	Да	Да	Да	Нет
Для зарядки аккумулятора	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да
Функция	· Предустановленное выходное напряжение/ток (в двух местах по нажатию кнопки) · Предустановленное защитное значение · 6 значков статуса бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение быстрого доступа · Точный ярлык M1 или M2 или указанная Группа данных · Регулировка яркости ЖК-дисплея · Выход для открытия или закрытия · 10 групп данных		· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки) · Предустановленное защитное значение · 6 значков статуса бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение быстрого доступа · Точный ярлык M1 или M2 или указанная Группа данных · Регулировка яркости ЖК-дисплея · Выход для открытия или закрытия · 10 групп данных · Установка по умолчанию, запуск загрузки или закрытие выхода

Общая информация

IN +: вход положительный, IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения-6-40 В постоянного тока, а 40 В-это предельное напряжение; Пожалуйста, оставьте место для использования. Или же он будет гореть. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, в противном случае он будет гореть. Хотя этот модуль имеет защиту обратного соединения и защиту от короткого замыкания, вы можете muse быть в строгом соответствии с описанием подключения для подключения. Если вы подключите источник питания к выходу, модуль будет гореть.

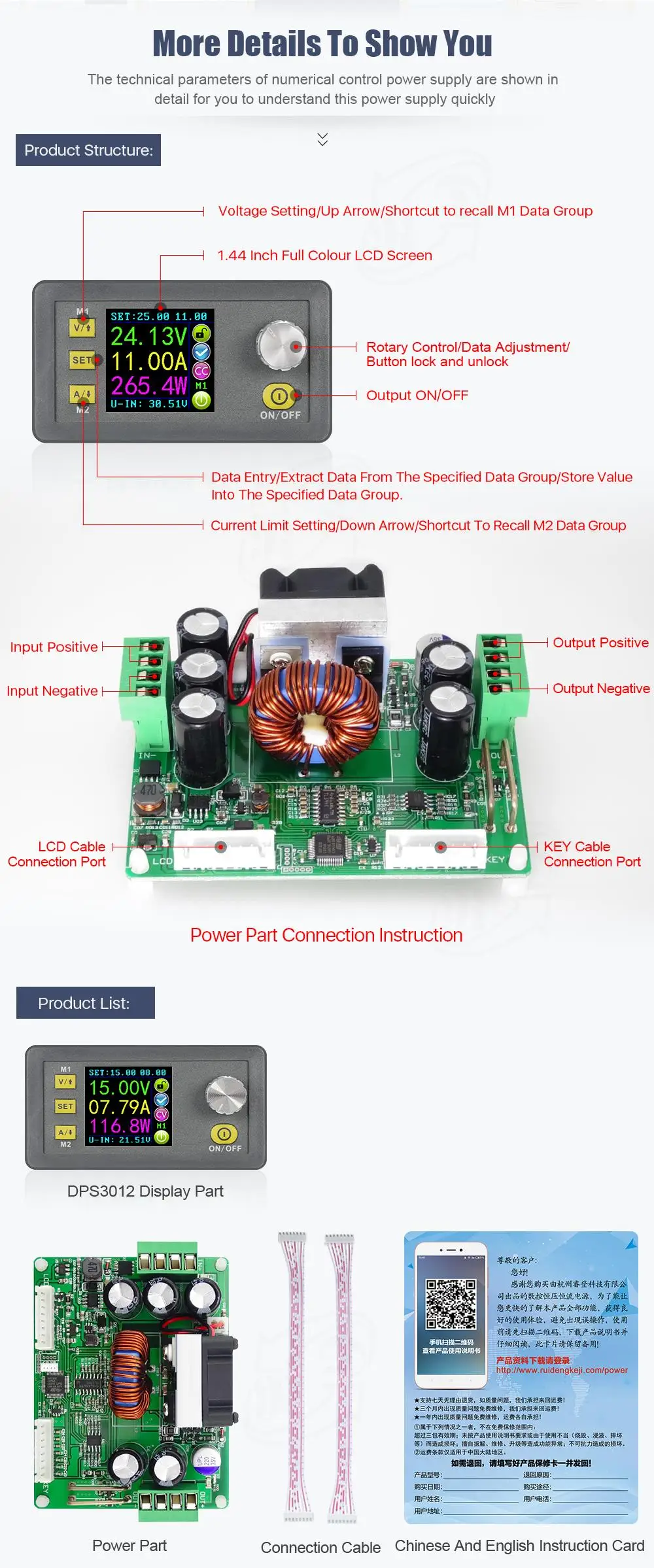

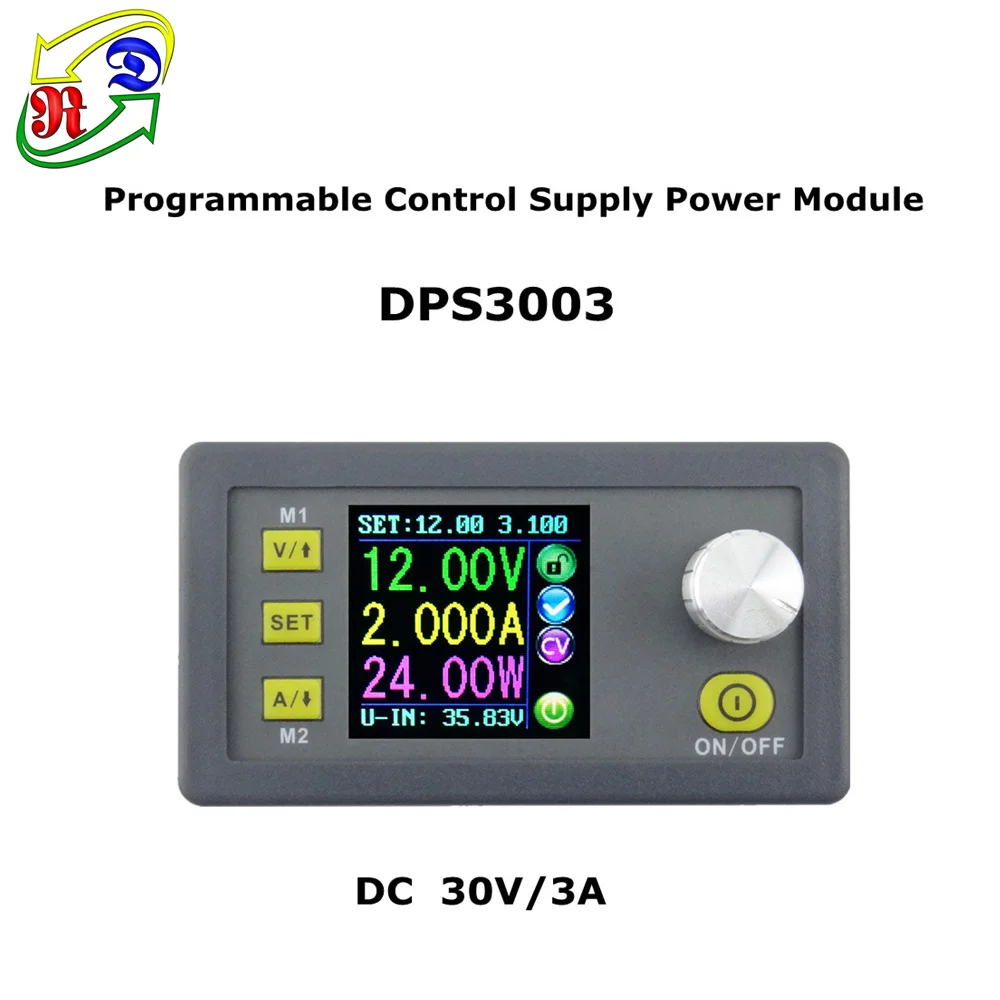

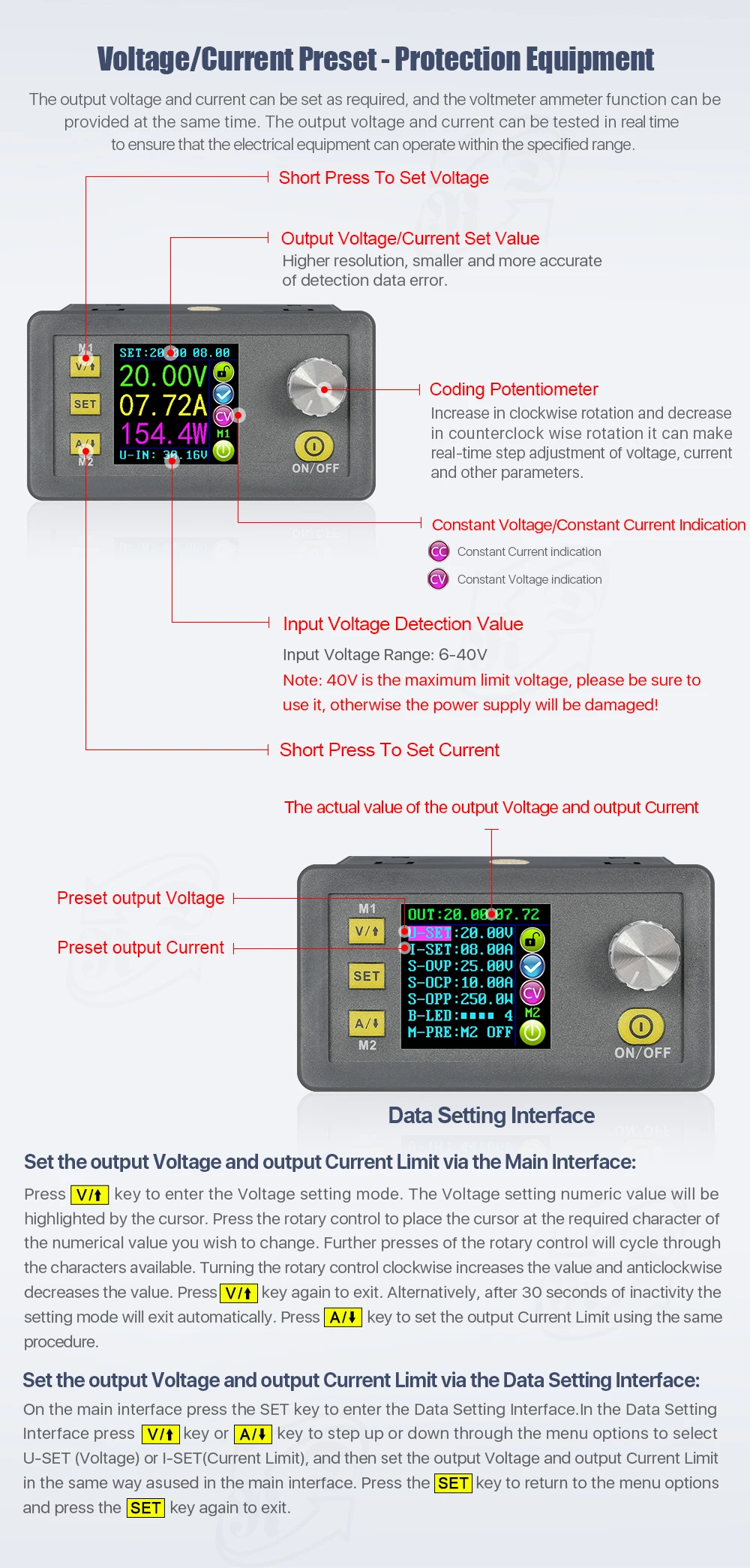

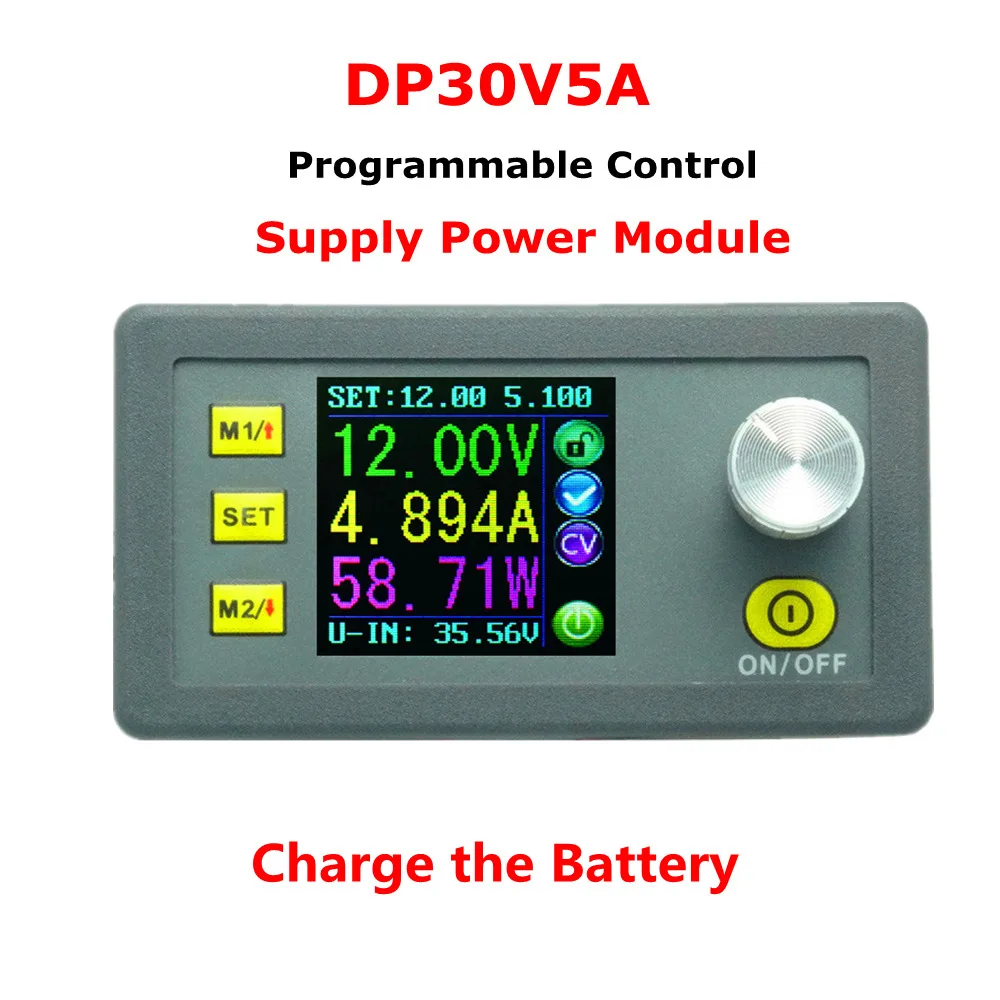

Панель Описание

1-Настройка напряжения/Создание страниц, чтобы выбрать/извлечение быстрого доступа, группа данных M1

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/Настройка страницы, чтобы выбрать/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-выход для открытия или закрытия

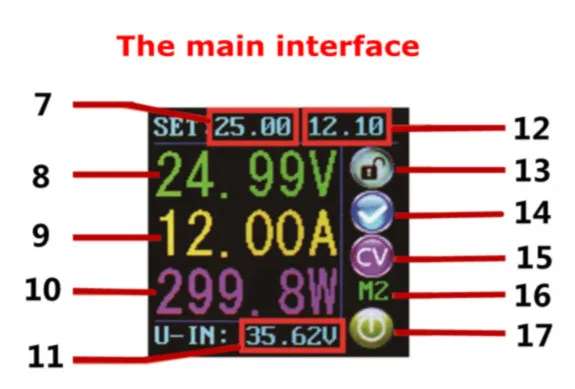

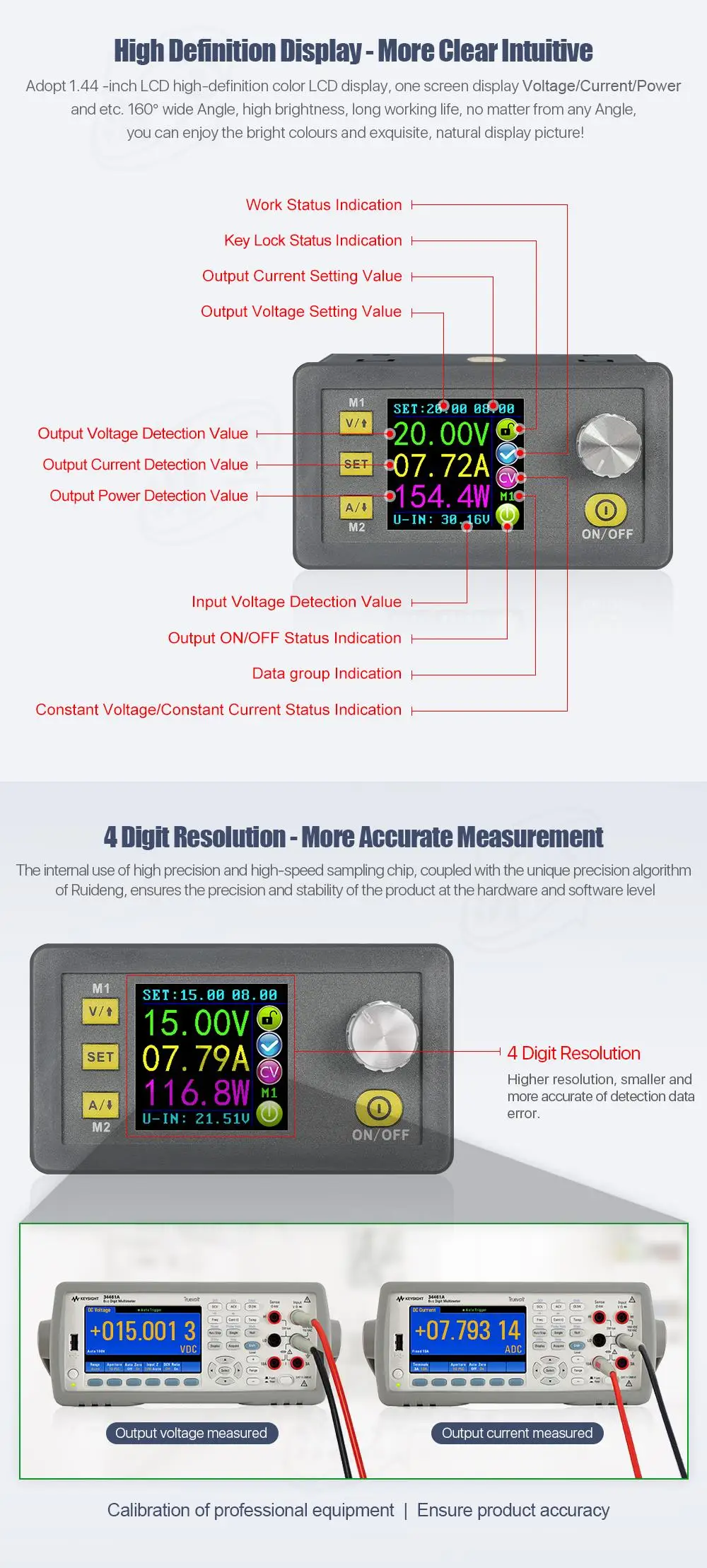

Дисплей Описание интерфейса

7-предустановленное значение напряжения на выходе

8-фактическое значение выходного напряжения

9-фактическое значение тока на выходе

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение тока на выходе

13-ключ блокировки или разблокировки подсказки

14-выход нормальный или не быстрый

15-подсказка о состоянии постоянного напряжения и постоянного тока

16-Подсказка для набора данных

17-Кнопка открытия или закрытия

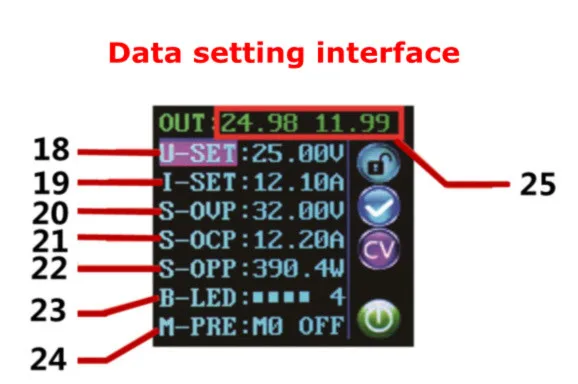

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-предустановка перегрузки по току

22-Предустановленная перегрузки

23 предустановленных яркости экрана

24 предустановленных набора данных

25-фактическое значение напряжения на выходе и тока на выходе

Инструкции по эксплуатации

Когда вы подключаете источник питания, на экране отображается окно с поддержкой, а затем оно входит в основной интерфейс. В основном интерфейсе в верхней части экрана находится значение установленного напряжения на выходе и установленное значение тока. Большое значение шрифта слева-текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится в нижней части экрана. Справа от экрана есть значки бегущего состояния, значок блокировки ключа, значок неправильного состояния выхода, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок выхода для открытия или закрытия.

Установите выходное напряжение и выходной ток на основном интерфейсе.

В ближайшее время нажмите клавишу V/↑, вы можете перейти в режим настройки напряжения. Затем нажмите потенциометр кодирования, а затем enter, чтобы отрегулировать числовое значение. Нажмите на потенциометр кодирования, чтобы перейти в состояние регулировки числового значения, которое вы хотите отрегулировать. Поверните потенциометр кодирования, чтобы отрегулировать числовое значение. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время V/↑. В то же время заданная стоимость будет храниться. Или вы ничего не можете сделать через минуту, состояние будет автоматически существовать, и заданный будет сохранен также. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

В основном интерфейсе вы можете в ближайшее время нажать кнопку SET, чтобы перейти в интерфейс настройки данных. На интерфейсе настройки данных, нажмите в ближайшее время/↑or A/↓ для перехода на страницу вверх или вниз на U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

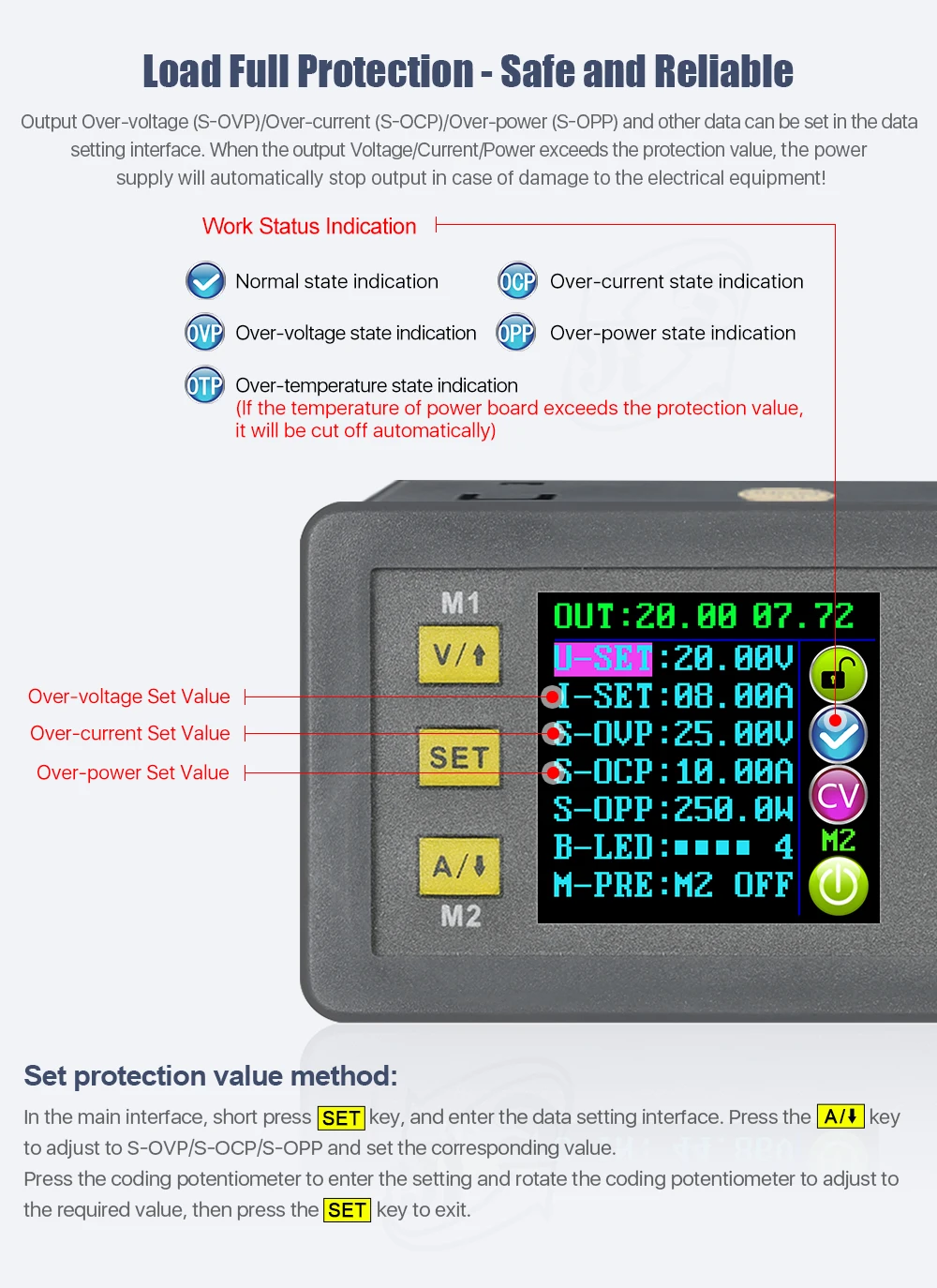

Установите значение защиты.

На страницу вверх или вниз на S-OVP, S-OCP или S-OPP место, чтобы установить защитное устройство от перенапряжения, перегрузки по току и соотношение цена/качество и сверх-мощность в соответствии с измерениями; В тех случаях, когда стоимость составляет до заданное значение, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы перейти в состояние регулировки числового значения, которое вы хотите отрегулировать. Поверните потенциометр кодирования, чтобы отрегулировать числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время установить кнопку.

   Регулировка яркости экрана.

На страницу вверх или вниз на B-LED, а затем в ближайшее время нажмите потенциометр кодирования для ввода статуса регулировки яркости экрана. Поверните потенциометр кодирования, чтобы отрегулировать необходимое Вам числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время установить кнопку. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Установка данных и хранение указанной группы данных.

На страницу вверх или вниз на M-PRE, а затем в ближайшее время нажмите потенциометр кодирования для ввода статуса выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которая вам нужна. Затем будет отображаться группа данных, которая вам нужна. И затем нажмите потенциометр кодирования, чтобы перейти в состояние изменяющегося состояния выхода. Поверните потенциометр кодирования, чтобы выбрать включение или выключение. При выборе, группа данных извлекается, и выходной режим остается таким же. Когда выберите OFF, группа данных извлекается, а выход закрыт. Если вы хотите выйти из набора данных, нажмите кнопку «set» в ближайшее время. Затем нажмите в ближайшее время V/↑или A/⑤, чтобы перейти на страничку вверх или вниз в другое место, чтобы отрегулировать необходимые вам данные. После того, как установка данных была выполнена, удерживайте нажатие клавиши SET (set) более 2 с, все данные, которые вы установите, будут автоматически храниться в указанную группу данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете в ближайшее время установить кнопку возврата к основному интерфейсу.

Установка по умолчанию, запуск загрузки или закрытие выхода

На страницу вверх или вниз на S-INI, а затем нажмите в ближайшее время кодирующий потенциометр для ввода статуса настройки. Установка, открытие ботинок по умолчанию; Выключение, закрытие ботинок по умолчанию.

Функция описание.

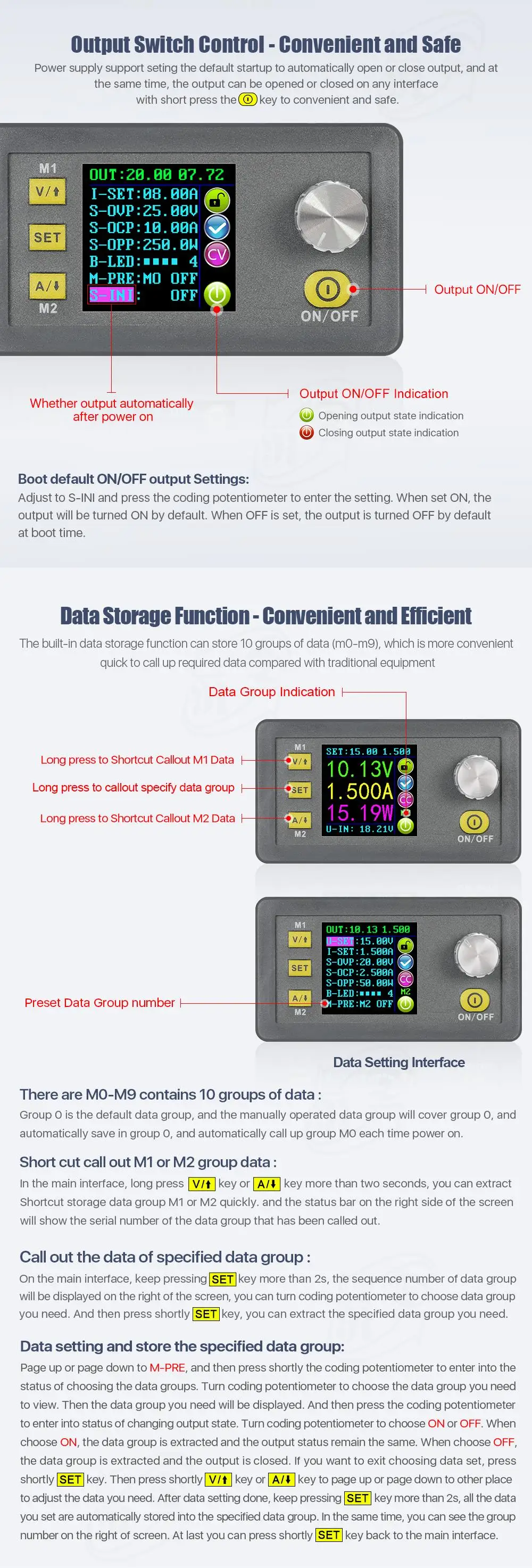

   Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

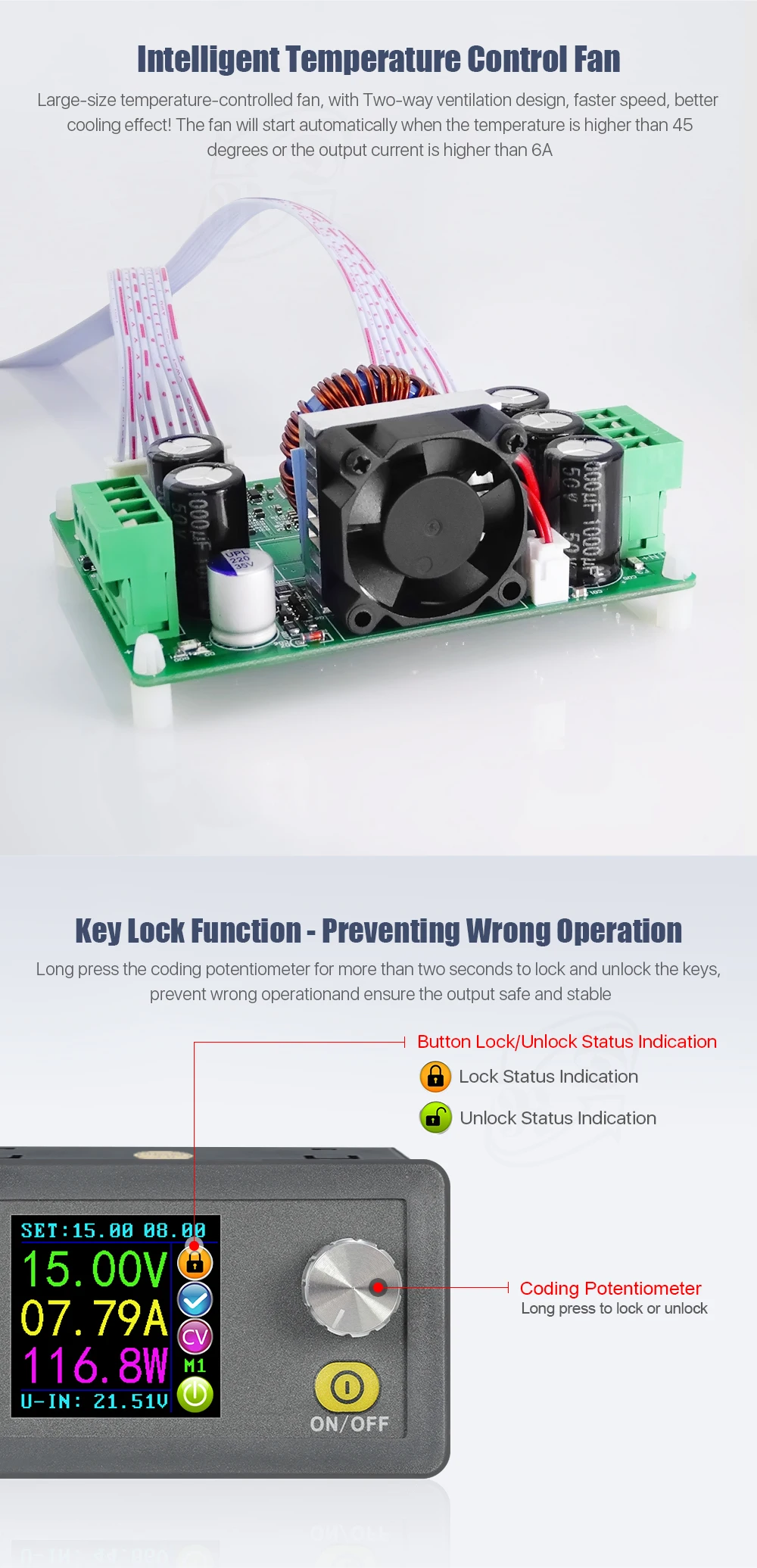

   Блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе, вы можете держать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок замка ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Ключ разблокировки дисплее отобразится на правой части экрана.

  M0-M9 десять групп группы данных

M0 group-это группа данных по умолчанию для загрузки. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет касаться группы данных M0 и автоматически храниться в таблице данных M0.

   Извлечение группы данных быстрого хранения M1 или m2.

В основном интерфейсе, удерживайте нажатие V/↑или A/⑤ более 2s, вы можете быстро извлекать группу данных для быстрого хранения M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

В основном интерфейсе удерживайте нажатие клавиши SET key более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET key в ближайшее время, вы можете извлекать указанную группу данных, которая вам нужна.

						DPS3005	DPS5005	DPS5015	DPS5020	DPH5005	DPS8005
	DP50V5A	DP30V5A	DPS3003	DPS3012	DPH3205	DPS3005 DPS3005-USB DPS3005-USB-BT	DPS5005 DPS5005-USB DPS5005-USB-BT	DPS5015 DPS5015-USB DPS5015-USB-BT	DPS5020 DPS5020-USB DPS5020-USB-BT	DPH5005 DPH5005-USB DPH5005-USB-BT	DPS8005 DPS8005-USB DPS8005-USB-BT
Разницу Между DP,DPS И DPH	1. Серии DPS обновлены. Панель отличается. В серии DPS мы меняем M1/↑и M2/⑤ на V/↑и A/⑤. Вы можете нажать эти кнопки Быстро установите напряжение и ток. Мы добавили новую функцию «установить загрузку по умолчанию, открыть или закрыть выход» Другие предметы не меняются. 2. Все эти источники питания могут заряжать аккумулятор напрямую, не требует внешнего диода. При зарядке аккумулятора, не подключайте полярность аккумулятора Реверсивно, в противном случае, детали питания будут сложены. Найдите разницу между DPS и DP, см. Это видео в разделе «//www.youtube.com/watch?v=ptt931rrXo8» 3. Блок питания DP и блок питания DPS-это понижающий преобразователь (понижающий). Но DPH3205 и DPH5005-это понижающий преобразователь (понижающий и Повышающий). 4. DPS3005, DPS5005, DPS5015, DPS5020, DPH5005 и DPS8005 имеют коммуникационную версию. Вы можете подключать ПК и Использовать верхний компьютер
Связь функция	Нет	Нет	Нет	Нет	Нет	Да	Да	Да	Да	Да	Да
Режим работы	Бак	Бак	Бак	Бак	Buck- Boost	Бак	Бак	Бак	Бак	Buck- Boost	Бак
Вход напряжения	6-55V	6-40V	6-40V	6-40V	6-40V	6-40V	6-55V	6-60V	6-60V	6-с алюминиевой крышкой, 50В	10-90V
Выход напряжения	0-50,00 V	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-50V	0-50V	0-50V	0-50V	0-80V
Выход ток	0-5.000A	0-5.000A	0-3.000A	0-12.00A	0-5.000A	0-5.000A	0-5.000A	0-15.00A	0-20.00A	0-5.000A	0-5.000A
Выход мощность	0-250W	0-160W	0-96W	0-384W	0-160W	0-160W	0-250W	0-750W	0-999,9 W	0-250W	0-400W
Напряжение разрешение	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V
В настоящее время разрешение	0.001A	0.001A	0.001A	0.01A	0.001A	0.001A	0.001A	0.01A	0.01A	0.001A	0.001A
Размер продукта	79*43*38 мм (дисплейная часть) | 93*71*41 (Силовая плата) Только плата питания DPS5020/DPS5015/DPS3012/DPH5005/DPH3205
Сенсорный экран	Цвет ЖК-дисплей
Вентилятор	Нет	Нет	Нет	Да	Да	Нет	Нет	Да	Да	Да	Нет
Для зарядки аккумулятора	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да
Функция	· Предустановленное выходное напряжение/ток (в двух местах по нажатию кнопки) · Предустановленное защитное значение · 6 значков статуса бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение быстрого доступа · Точный ярлык M1 или M2 или указанная Группа данных · Регулировка яркости ЖК-дисплея · Выход для открытия или закрытия · 10 групп данных		· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки) · Предустановленное защитное значение · 6 значков статуса бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение быстрого доступа · Точный ярлык M1 или M2 или указанная Группа данных · Регулировка яркости ЖК-дисплея · Выход для открытия или закрытия · 10 групп данных · Установка по умолчанию, запуск загрузки или закрытие выхода

Таблица корреляций:

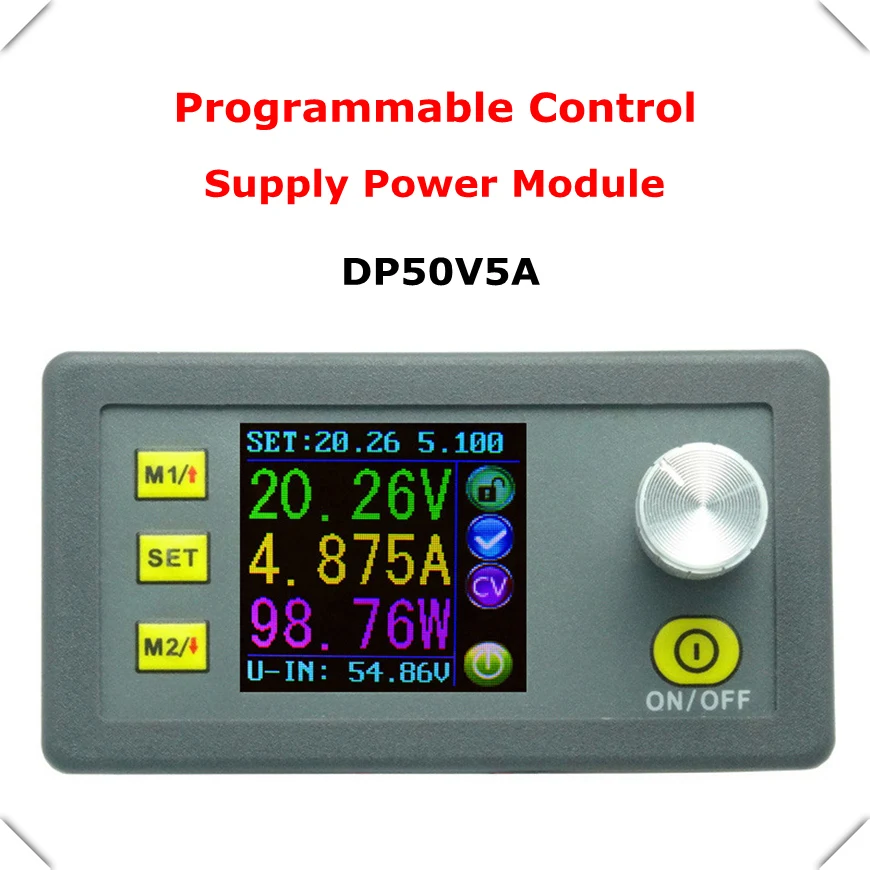

DP серии(DP50V5A и DP30V5A (простой светодиодный DP30V5AL);
