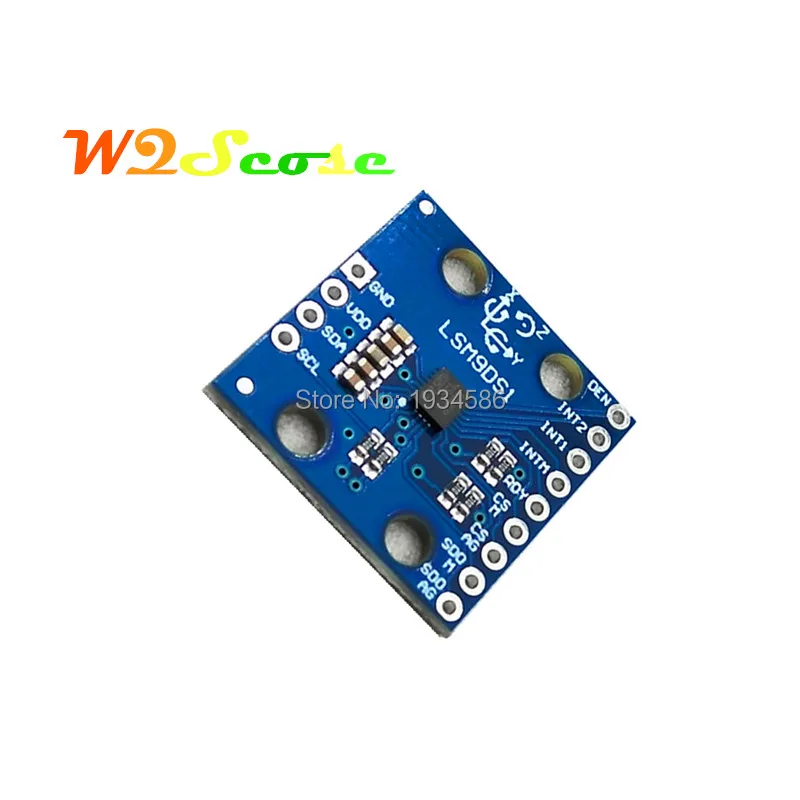

100 шт. LSM9DS1 SPI I2C серийный 9 DOF IMU коммутационная Сенсор заменить LSM9DS0 3 осевой

100 шт. LSM9DS1 SPI I2C серийный 9 DOF IMU коммутационная Сенсор заменить LSM9DS0 3 осевой

Описание продукта:

В LSM9DS1 9DoF ±2000°/сек ± 16g IMU является универсальным, motion-сенсорная система-в-а-чипа. В нем имеется 3-осевой акселерометр, 3-осевым гироскопом и 3-осевой магнитометр-девять степенями свободы (9DOF) в едином IC! LSM9DS1 оснащен цифровым интерфейсом, но даже это является гибким: он поддерживает и iec и SPI, так что вы будете трудно нажимать, чтобы найти микроконтроллер, с которым он не работает. этот IMU-in-a-chip настолько крут, что мы положили его на четверть размера коммутационной доски, которую вы сейчас просматриваете! LSM9DS1 9DoF ±2000°/сек ± 16g IMU является одним из всего лишь горстки ИС, которые могут измерять три ключевые свойства движения-угловая скорость, ускорение, и заголовок-в одном IC. Измеряя эти три свойства, вы можете получить много информации о движении и направленности объекта. LSM9DS1 измеряет каждый из этих свойств движения в трех измерениях. Это означает, что оно производит девять единиц данных: ускорение в x/y/z, Угловое вращение в x/y/z и магнитная сила в x/y/z. Прорыв LSM9DS1 имеет ярлыки, указывающие на ориентировки акселерометра и оси гироскопа, которые разделяют между собой правое правило. Каждый датчик в LSM9DS1 поддерживает широкий спектр диапазонов: Шкала акселерометра может быть установлена на ± 2,4, 8 или 16 г, гироскоп поддерживает ± 245500 и 2000 °/С, А магнитометр имеет полномасштабные диапазоны ± 2,4, 12 или 16 гауссов. LSM9DS1-это высоко настраиваемое, гибкое и точное решение для обнаружения движения от ST Microelectronics-Новейшее в широком диапазоне инерционных продуктов. Она включает 3-осевой акселерометр, 3-осевым гироскопом и 3-осевой магнитометр в единую IC, предоставляя вам деньги в полном девять степенями свободы (9-DOF) маленькая посылка размером 3 мм x 3,5 мм. Даже с поддерживающими компонентами, квадратным монтажным узором и разъемами подключения для SPI и iec, эта плата практически не превышает четверти. Независимо от того, работаете ли вы с sumo-bot, quadcoptor или первым робототехническим роботом, возможность настройки и точность этого устройства должны произвести впечатление. На Github доступен пример кода (платформа Arduino и lapview VIs).

Особенности:

3-axis ускорение, 3-осевой датчик углового и 3 оси магнитного поля каналов ± 2/± 4/± 8/± 16 g линейное ускорение полная шкала ± 4/± 8/± 12/± 16 Гаусс Магнитная полная шкала ± 245/± 500/± 2000 ДПС полная угловая шкала Последовательные интерфейсы SPI/iec Рабочее напряжение: 3,3 В Для Arduino library делает его действительно простым в использовании. Настройка адресов-подключение нескольких ICs на одной и той же шине Гибкие режимы низкой мощности

Область применения:

Квадрокоптеры и другие дроны Первый Робототехника конкуренции Боевые боты, боты сумо и другие приложения роботов Мобильные телефоны, часы и другие мобильные устройства

Некоторое время мы носили LSM9DS0 от ST, и LSM9DS1-их последнее предложение. Мы считаем, что это может действительно сделать большой прорыв, по очень хорошей цене! Создайте свой собственный трекер активности или движения со всеми данными... Мы создали коммутационную плату, которая имеет все дополнительные схемы, которые вы хотите, для использования с (или другим микроконтроллером). LSM9DS1 не является тем же набором датчиков, что и LSM9DS0. Ниже приведены некоторые различия: Акселерометр LSM9DS0 имеет ± 2/± 4/± 6/± 8/± 16 диапазонов. LSM9DS1 имеет ± 2/± 4/± 8/± 16 (диапазон не ± 6). Магнитометр LSM9DS0 имеет диапазоны ± 2/± 4/± 8/± 12 гауссов. LSM9DS1 имеет диапазоны ± 4/± 8/± 12/± 16 гауссов. Таким образом, LSM9DS0 имеет ± 2 Гаусс низкий диапазон где-как LSM9DS1 имеет ± 16 Гаусс высокий диапазон. Gyros LSM9DS0 и LSM9DS1 имеют одинаковые диапазоны ± 245/± 500/± 2000 dps. Есть и другие различия, например, мы обратили внимание, что LSM9DS1 имеет несколько худшую точность. Гироскоп угловой нулевой скорости (± 25 для LSM9DS0 и ± 30 для LSM9DS1 на самом высоком диапазоне чувствительности). Точность смещения акселерометра составляет ± 90 м для LSM9DS1 и ± 60 м для LSM9DS0. Однако эти смещения могут не иметь значения для большинства проектов, и цена LSM9DS1 ниже, чем LSM9DS0.

Посылка включает в себя:

100 шт. * LSM9DS1 SPI I2C серийный 9 DOF IMU коммутационная Сенсор заменить LSM9DS0 3-осевой акселерометр гироскоп магнитометр для Arduino
