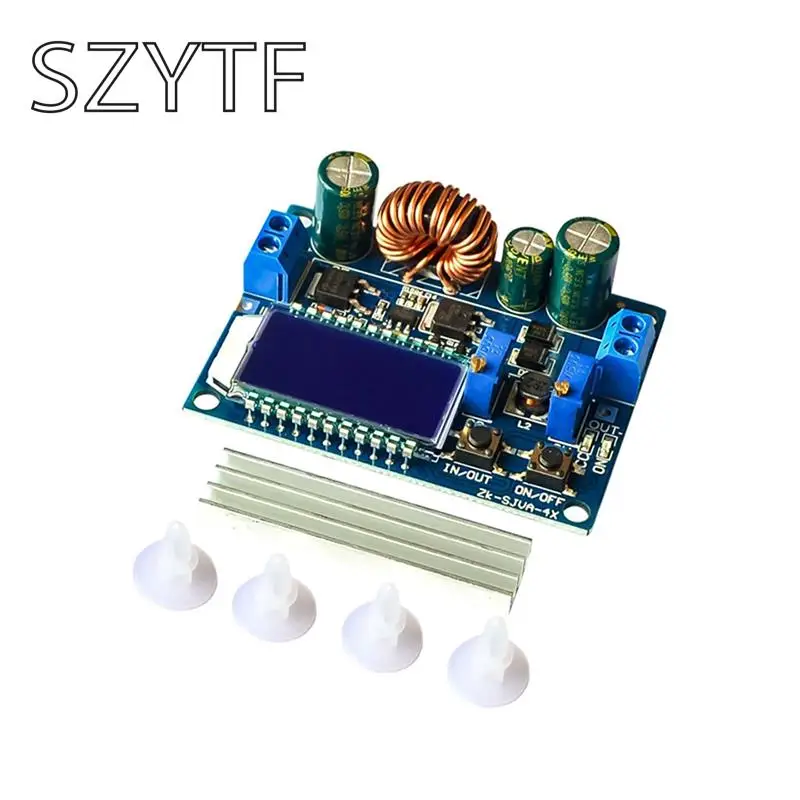

Модуль Buck-boost CVCC жидкокристаллический ЖК-цифровой вольтметр Амперметр

Buck-boost модуль питания CVCC жидкокристаллический ЖК-цифровой вольтметр Амперметр Регулируемый Buck-Boost

Основные характеристики ребенка:

1. Жидкокристаллический дисплей может быть входным и выходным напряжением,Ток выходной мощности;

2. Входная защита от обратного хода, реверс не будет гореть;

3. boost может быть недоступен, выходное напряжение 0,5-30V регулироваться для ограничения тока 0-4A быть настроена;

4. Выходной терминал с защитой от обратного потока, при зарядке аккумулятора без добавления дополнительного антиобратного диода;

Кнопка управления выводом вкл/выкл, и может установить Питание ВКЛ или ВЫКЛ по умолчанию;

6. С чипом главного контроллера как buck, внешняя 60V 75A MOS переключающая трубка как двойной 60V 5A SS56 do Schottky ВЫПРЯМИТЕЛЬ, достаточное давление, полная мощность, лучше, чем на рынке XL6009 / LM2577 незрелая схема (свойства сопротивления потока многих элементов давления);

7. Выходная пульсация, фильтр LC;

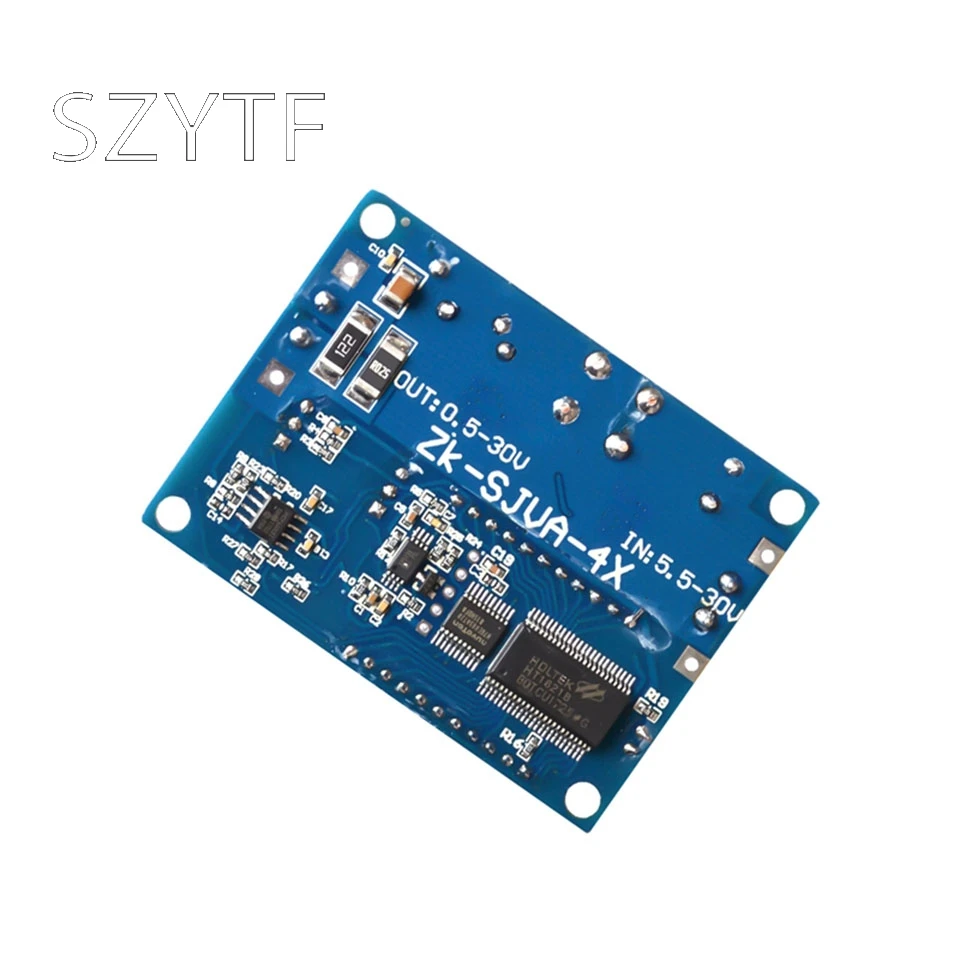

Параметры продукта:

Входное напряжение:5,5-30 в (В тех случаях, когда входное напряжение составляет 5 В, чехол с крышкой вверх-вниз может быть достигнут, но напряжение и ток размеры не являются точными; Ниже 4,7 V, защита от недостаточного напряжения)

ЭкспортНапряжение:0,5-30 в

Выходной ток: долгосрочная стабильность в3A, Для увеличения отведения тепла до 4A

Выходная мощность: Естественное охлаждение 35 Вт, 50 Вт для усиления рассеивания тепла

Напряжение Дисплей Разрешение: 0,05 V

Текущее Разрешение дисплея: 0.005A

Эффективность преобразования: около 88%

Защита от обратной полярности на входе:

Выход защиты от вторжений: Да

Защита от короткого замыкания:

Рабочая частота:180 кГц

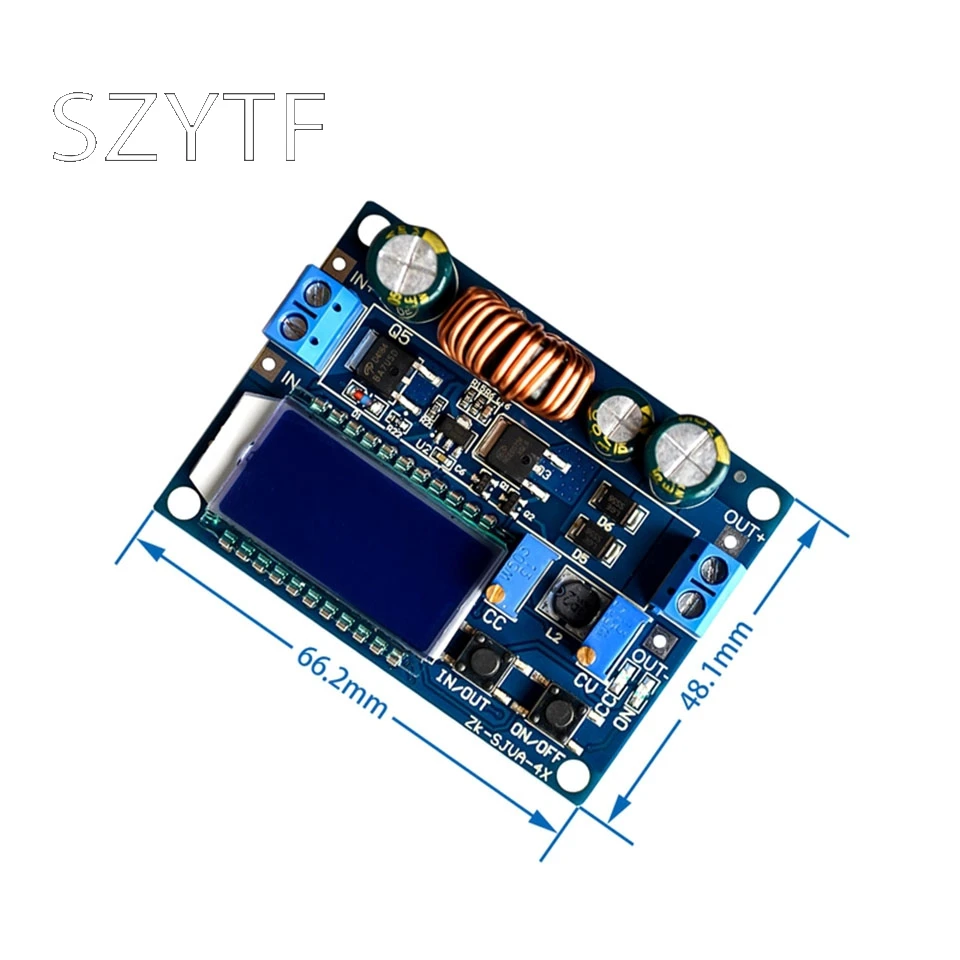

Размер: длина * ширина * 66*48*21 мм высота

Установка: диаметр 4 мм

Вес:46 г

Описание функции:

3,1 модуль вкл/выкл, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения дисплея и выходного напряжения, выходной ток может быть переключен на пресс-выход;Кнопка включения/выключения включена или выключена, мощность может быть предоставлена при нажатии на следующий выходной режим по умолчанию ВКЛ или ВЫКЛ.

3,2. Настройка потенциометра CC, вращение по часовой стрелке может увеличить текущий набор, когда ток нагрузки достигает установленного тока в состоянии постоянного тока, индикатор постоянного тока CC (красный); напряжение CV обеспечивается для правого потенциометра по часовой стрелке, выходное напряжение может быть увеличено. ВКЛ-это индикатор состояния на выходе, освещение при выходном напряжении или выключение.

Инструкции:

1. Использование в качестве нормального нажатия модуль имеет защиту от перегрузки по току

(1) CV постоянный регулировочный потенциометр напряжения, выходное напряжение достигает значения, которое вы хотите.

(2) с мультиметром профиль 10A Измерение тока выходной ток короткого замыкания (непосредственно к двум может привести к выходному терминалу) при регулировке постоянного тока CC потенциометр позволяет выходному току достигать предварительно определенного значения перегрузки по току. (Например, значение тока на дисплее измерителя составляет 2А, затем вы можете использовать модуль для максимального тока 2А, 2А тока для постоянного напряжения постоянного тока красный индикатор светильник, в противном случае светильник выключен)

Обратите внимание: при использовании в этом состоянии, так как выходной терминал a выборки тока резистор, падение напряжения будет 0 ~ 0,2 V после того, как нагрузка подключена, И большой ток при входном и выходном проводах линии будет некоторое падение давленияЭто нормально!

2. Используйте в качестве зарядного устройства

Без модуля постоянной функции нельзя использовать для зарядки аккумулятора, из-за большого истощения заряженного аккумулятора, слишком большой зарядный ток, что приводит к повреждению аккумулятора, так что начните с аккумулятора с помощью постоянной зарядки, Когда зарядка в определенной степени автоматически переключается обратно на постоянное напряжение зарядки.

(1) перед использованием необходимо определить перезаряжаемый аккумулятор напряжение и зарядный ток никель-металл-поплавок; (в том случае, если параметры при выборе литий 3,7 V / 2200 мА · ч, затем поплавок напряжение 4,2 V, максимальный ток зарядки 1С, т. Е. 2200ма)
(2) на холостом ходу, оборот в минуту (условия, прибор для измерения выходное напряжение, постоянное напряжение потенциометр для регулировки выходного напряжения достигает Поплавковый стабилизатор напряжения; (в том случае, если литиевая батарея для 3,7 V, выходное напряжение может быть отрегулировано до 4,2 V)
(3) с мультиметром профиль 10A Измерение тока выходной ток короткого замыкания (непосредственно к двум может привести к выходному терминалу) регулируя потенциал, чтобы постоянный ток на выходе достигал предварительно определенного значения;
(4) подключен к зарядке аккумулятора.

(1,2,3 шага: входной разъем питания, выходной терминал не подключен к зарядному аккумулятору)

3. Светодиодный модуль высокой мощности используется в качестве модуля привода постоянного тока

(1) определите, что вам нужен светодиодный ток и максимальное рабочее напряжение;

(2) условия без нагрузки, мультиметр измеряет выходное напряжение, потенциометр постоянного напряжения для регулировки выходного напряжения достигает максимального рабочего напряжения светодиодный;

(3) измерение с мультиметром профиль 10А ток выходной цепи постоянный ток, в то время как регулировочный потенциометр позволяет выходному току достигать предварительно определенного светодиодный рабочий ток;

(4) подключен к светодиодный, испытательный аппарат.

(1,2,3 шага: Входной разъем источника питания, светодиодный индикатор нагрузки не подключен.)

Примечание: Этот модуль превышает 3 А, 35 Вт, пожалуйста, увеличьте тепловыделение!

Меры предосторожности:

1. Модуль запрещения входов в-и выход-короткий, постоянный или функциональный сбой.

2. Убедитесь, что источник питания больше времени, необходимого для выходной мощности нагрузки!

3. Для полного модуля вывода входное напряжение должно быть 8 в или более, когда входное напряжение составляет 5 В, выходная мощность около 15 Вт, сбой измерителя напряжения. Максимальное значение текущего блока. 4A, максимальная выходная мощность ограничен в посылке, как, например, выход 17V, ток не должен превышать 2A.

4. В модуле с закрытым модулем автоматически выводится защита от короткого замыкания, защита от короткого замыкания, питание к модулю обратно для восстановления, если ваш источник питания без ограничения выходного тока, передний конец входной серии рекомендуется в модуле предохранителя, улучшает коэффициент безопасности.

Модуль имеет, защита от входного напряжения, по умолчанию составляет около 4,7 V, ниже этого значения, на выходе будет автоматически отключен, чтобы повторно зарядить модуль для восстановления (обратите внимание, что напряжение в порту модуля, когда входной ток относительно большой, не игнорируйте точки входного давления на проводе).
