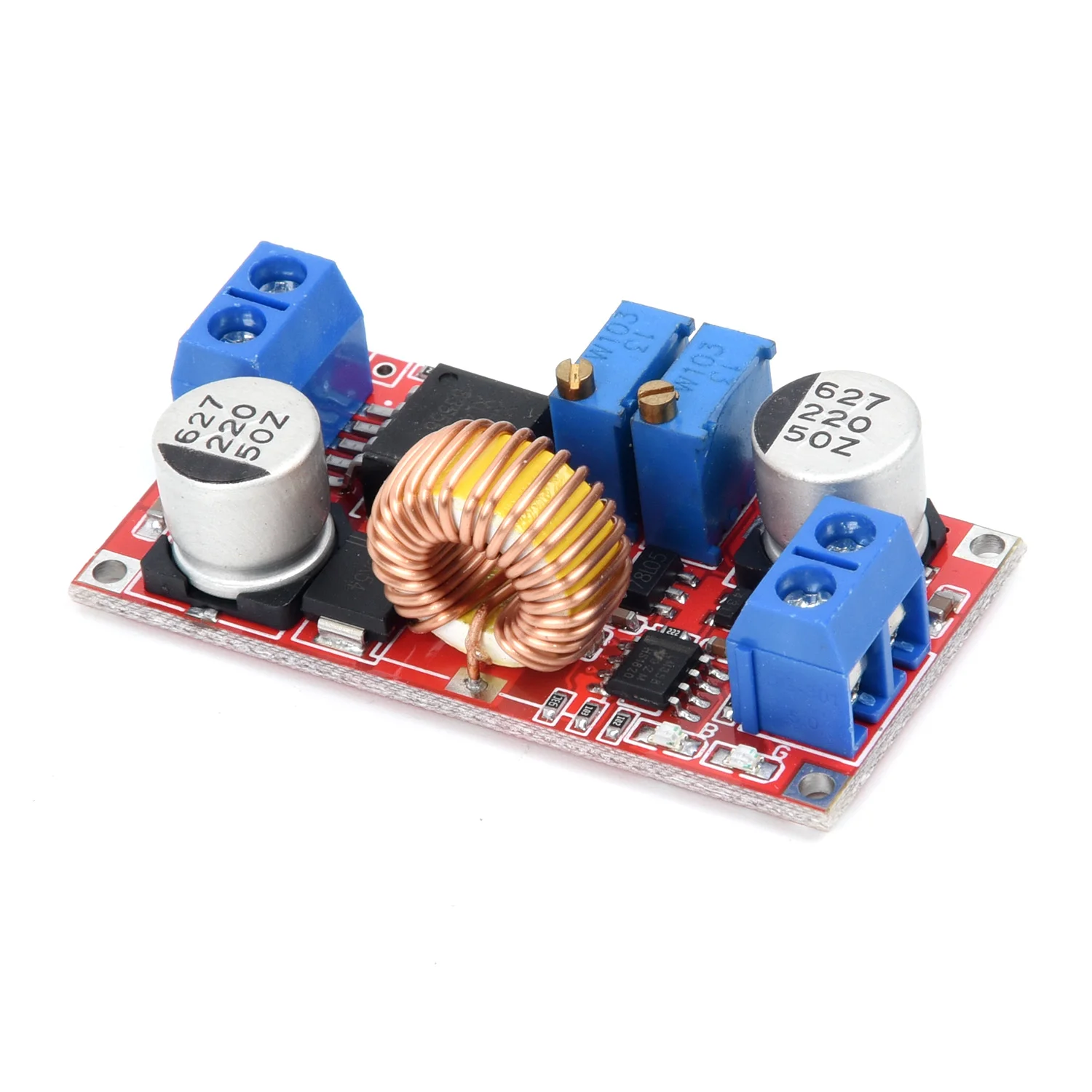

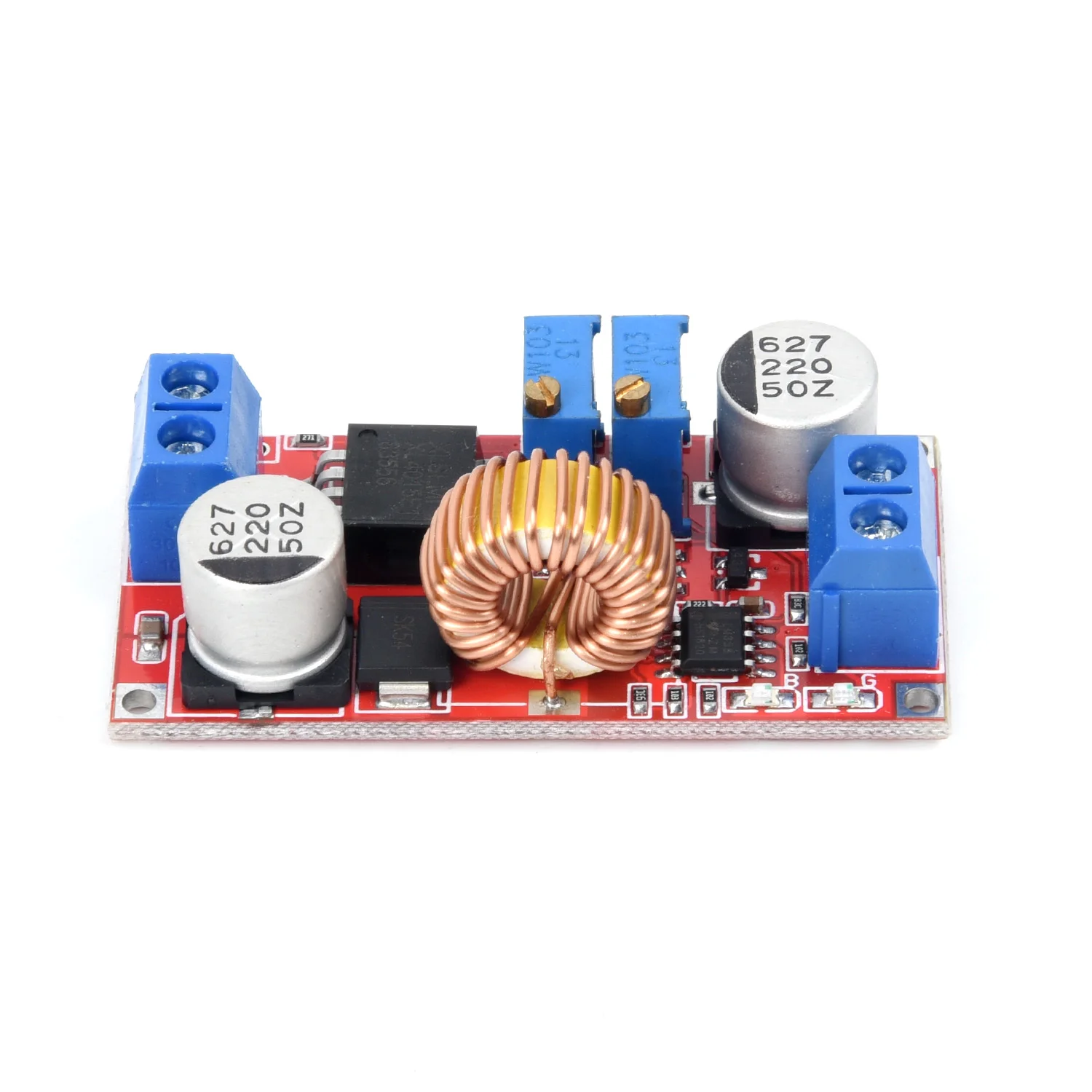

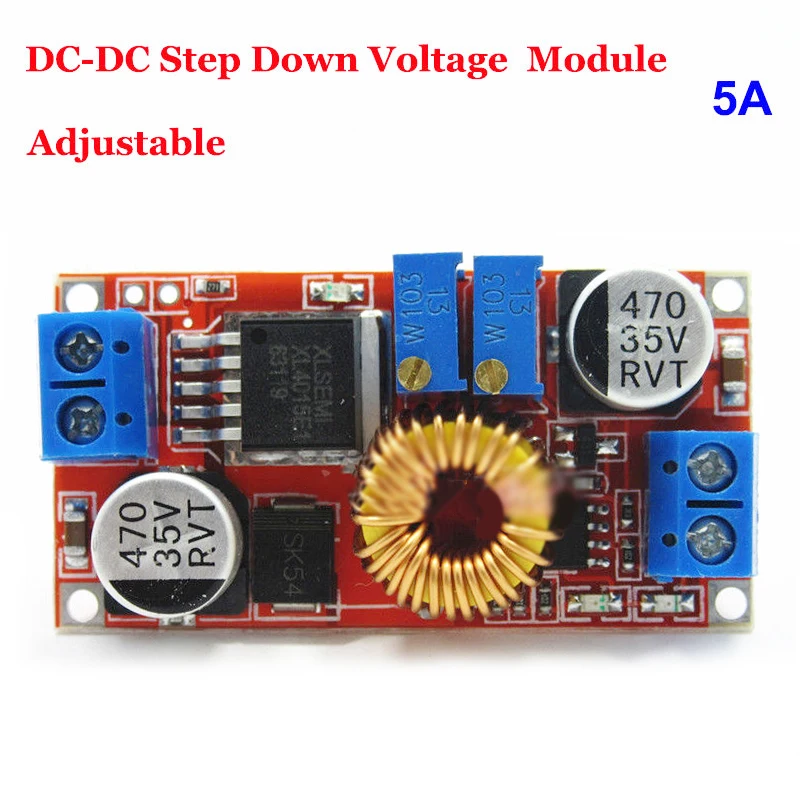

75 Вт 5А DC-DC Постоянный ток для Светодиодный драйвер литий-ионный аккумулятор

75 Вт 5А DC-DC Постоянный ток для Светодиодный драйвер литий-ионный аккумулятор

Особенности:

5A DC-DC Постоянный ток для светодиодный Литий-ионный аккумуляторLe понижающий Тип

Использование в качестве обычного модуля с защитой от перегрузки по току

Используется в качествеЗарядное устройствоДляЛитий-ионный аккумулятор, срок работы Никель-кадмиевый никель-металл-гидридный аккумулятор (батарейный блок)

Применение в качестве высокой мощности Светодиодный драйвер постоянного тока модуля

TWo режимов: Постоянное напряжение и постоянный ток, ИндикаторДисплей

При использовании в качестве литиевого зарядного устройства можно установить поплавковое напряжение и зарядный ток.

Высокая мощность, высокая эффективность, низкая пульсацияcUrrent ограничение защиты

Технические характеристики:

Входное напряжение: 4-38 в

Выходное напряжение: 1,25-36 в(С плавной регулировкой)

Выход ток:Макс.5A (Регулируемый)

Выход мощность:Макс.75 Вт

Рабочая температура:-40 градусов Цельсия ~ + 85 градусов Цельсия

Рабочая частота: 180 кГц

Эффективность преобразования: до 96%

Защита от короткого замыкания: Да (ограниченный ток 8А)

Защита от перегрева: Да (автоматическое отключение выходаВ том случае, еслиЗащита от превышения температуры)

Защита обратного входа: нет

Установка метод: 4*3 ммВинты

Проводка:tErminal или паяльный терминал, V-IN вход, V-OUT выход

МодульИзмерение: Прибл.51,2 мм*26,2 мм*15 мм

Инструкции по уходу за изделием

1. Использовать как обычный модуль с более Токовая защита

(1) Отрегулируйте уровень постоянного напряжения так, чтобы выходное напряжение достигло желаемого уровня напряжения.

(2) Измерьте выходной ток короткого замыкания с помощью счетчика тока 10А мульти-Метр (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток мог достигать заданного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое мультиметром, 4А, тогда при использовании модуля максимальный ток может достигать только 4А. Когда ток достигает 4А, красный индикатор постоянного напряжения включен, в противном случае индикатор выключен).

Примечание: В том случае, еслиИспользуется в этойПуть, После подключения нагрузки будет падение напряжения 0 ~ 0,3 вПотому чтоНа выходе имеется дискретный резистор тока 0,05 Ω.Это нормальное явление! TheПадение напряжения не вытягивается из-за вашей нагрузки, а опускается на резистор для выборки.

2. Использовать в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, очень большая, ток зарядки слишком большой и батарея повреждена. Поэтому аккумулятор необходимо использовать в самом начале. Потоковая зарядка, автоматически переключается обратно на постоянное напряжение зарядки при зарядке до определенной степени.

Применение:

(1)Убедитесь, что вам нужно поплавковое напряжение заряда и ток заряда аккумуляторной батареи; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то поплавковое напряжение составляет 4,2 в, максимальный ток заряда 1С, т. Е 2200ма)

(2)В условиях без нагрузки мультиметр измеряет выходное напряжение и регулирует уровень постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения; (если заряжена литиевая батарея 3,7 в, отрегулируйте выходное напряжение до 4,2 в)

(3)Измерьте выходной ток короткого замыкания с помощью мультиметра 10А Диапазон тока (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток мог достигать заданного значения тока зарядки;

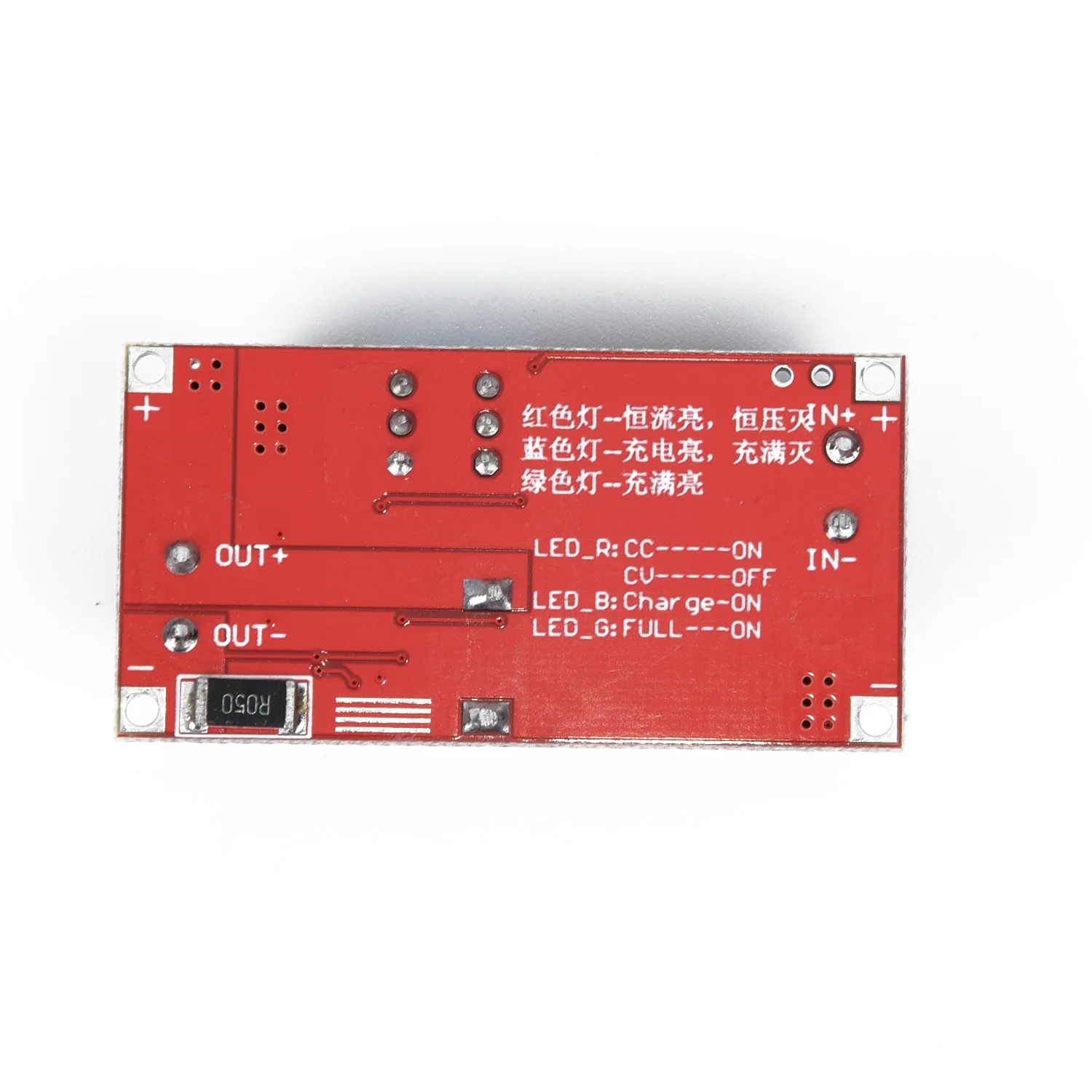

(4)Заводской ток по умолчанию составляет 0,1 раз ток заряда; (батарея в процессе зарядки, ток постепенно снижается, и постепенно от постоянного тока зарядки до постоянного напряжения зарядки, если ток зарядки установлен на 1А, то когда ток заряда меньше 0.1A, Синий светильник выключен, зеленый светильник включен. На данный момент аккумулятор полностью заряжен.)

(5)Подключите аккумулятор и зарядите его.

(Шаги 1,2, 3 и 4: вход подключен к источнику питания, выход не подключен к батарее)

3. Использовать как мощный светодиодный модуль постоянного тока

1)Убедитесь, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;

2)В условиях без нагрузки мультиметр измеряет выходное напряжение и регулирует уровень постоянного напряжения таким образом, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный;

3)Измерьте ток короткого замыкания на выходе с помощью счетчика тока 10А мультиметра и регулируйте потенциометр постоянного тока одновременно, чтобы выходной ток мог достигать заданного светодиодный рабочего тока;

4)Подключите светодиодный, тестовый аппарат.

(Шаги 1,2 и 3: входное питание, выходной светодиодный светильник без нагрузки.)

Внимание: Когда этот модуль используется более 3 А и 35 Вт, пожалуйста, увеличьте тепловыделение!

Посылка в комплект входит:

1 * Модуль

Примечание:Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.
