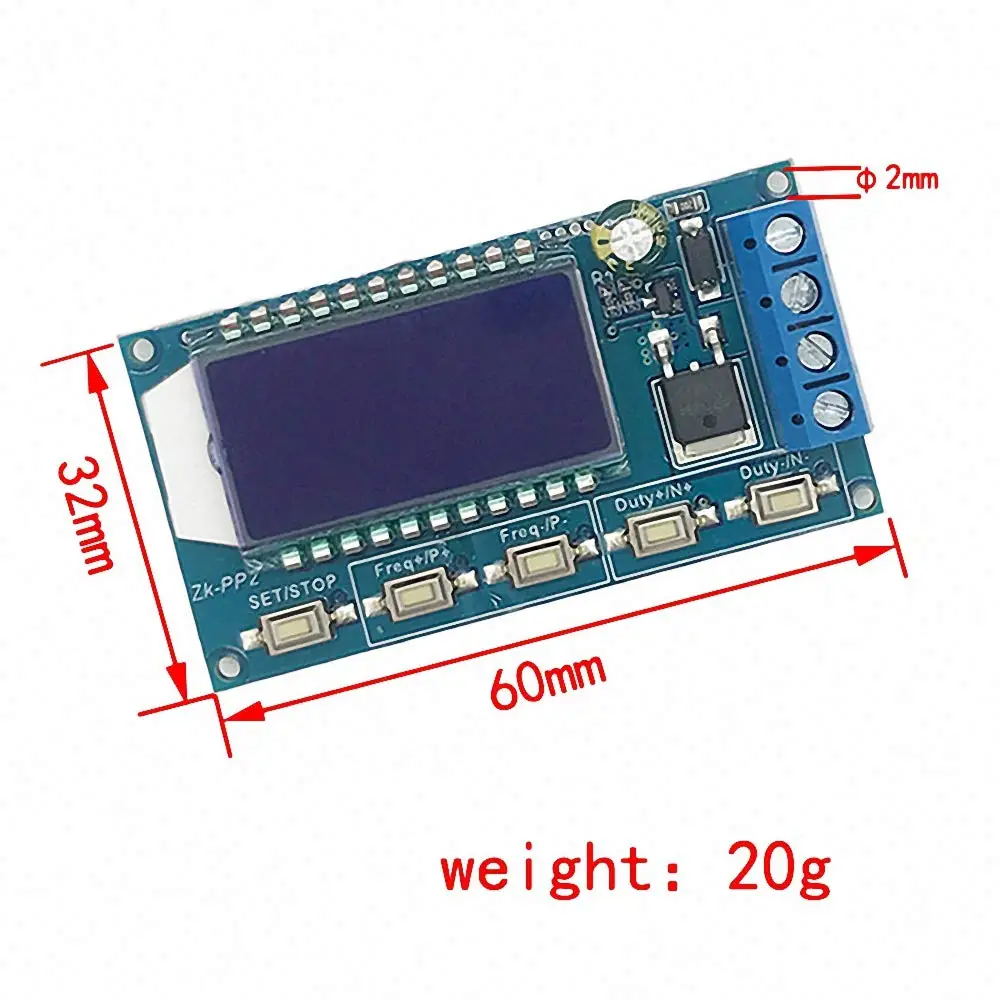

Регулируемый 0-100% ШИМ Частотный коэффициент нагрузки импульс контроллер скорости двигателя постоянного тока светодиодный диммер Соленоидный клапан задержки старта нагрузки ZK-PP2

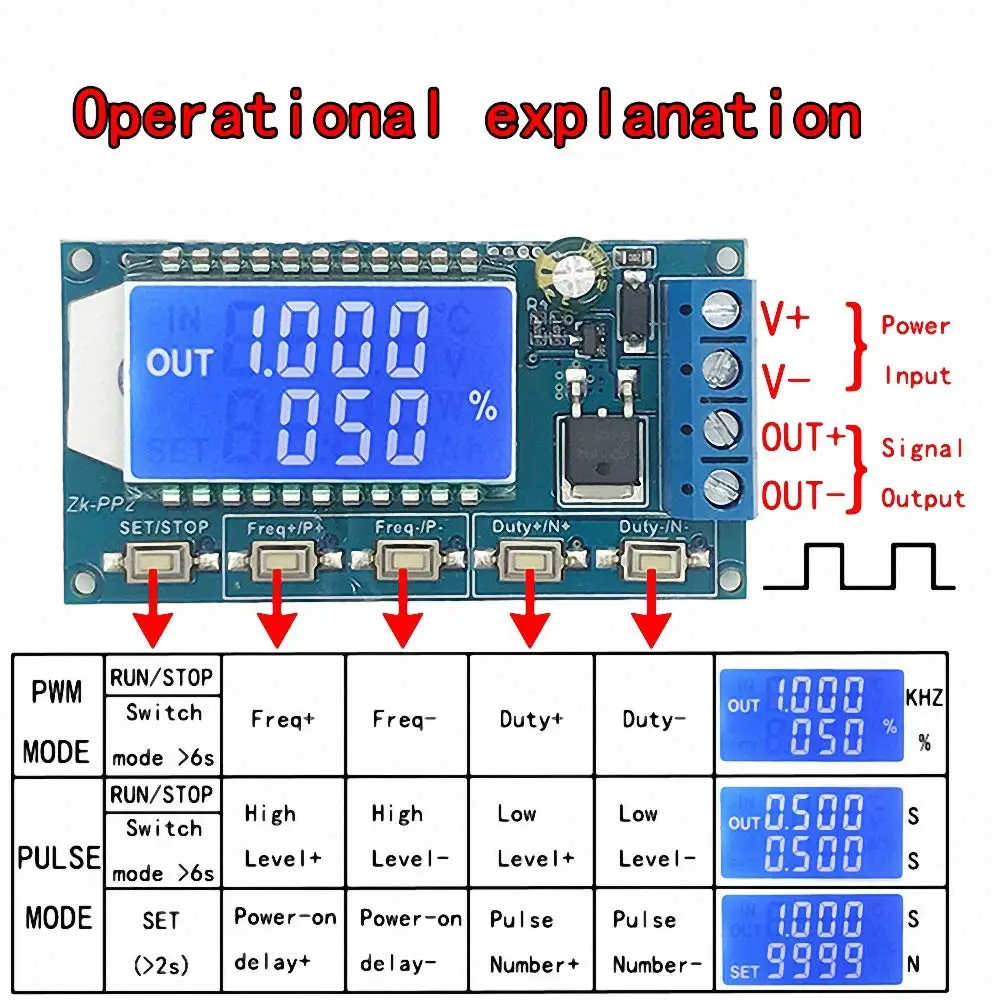

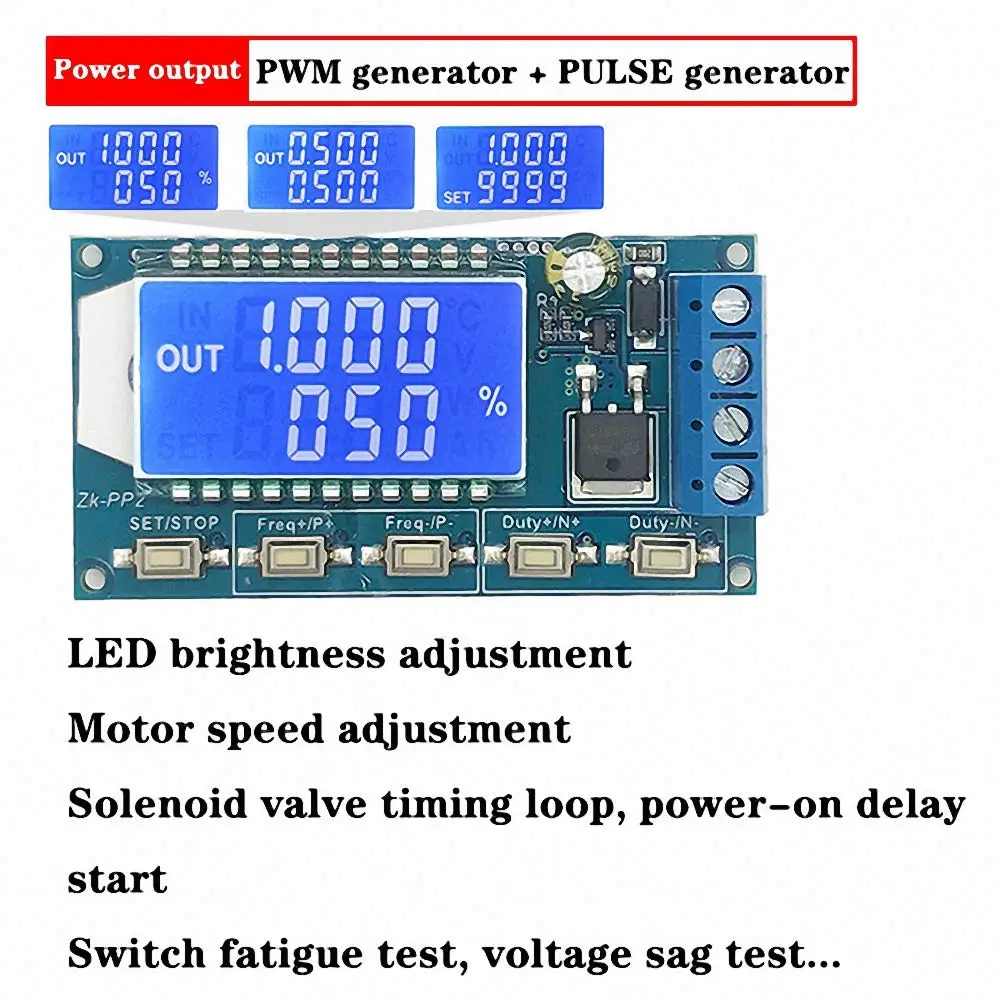

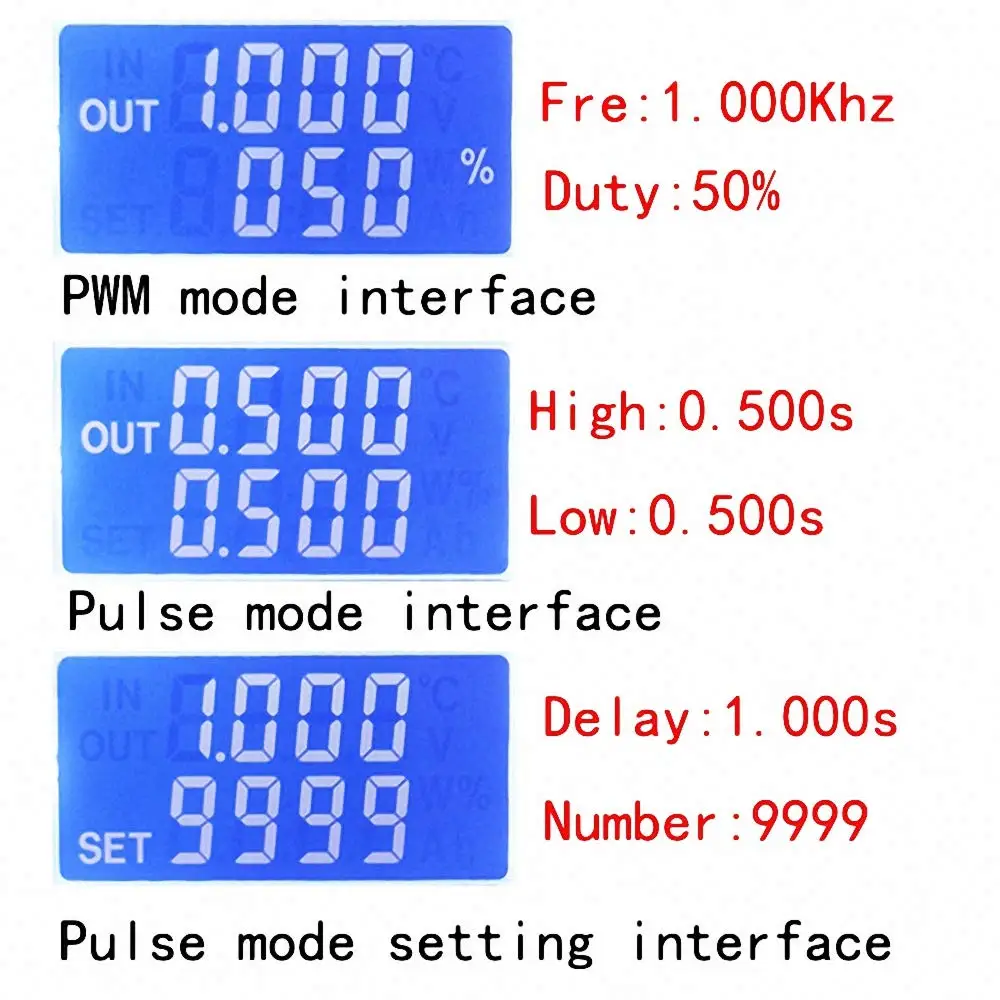

Разнообразие практичных сцен! 1. Регулировка яркости светодиодов, частота, рабочий цикл можно регулировать 2. Регулировка скорости двигателя, частоты и рабочего цикла можно регулировать 3. Приведите электромагнитный клапан, чтобы потянуть и отпустить, можно установить автоматический цикл, выход задержки, число цикла (или бесконечную петлю). 4. Контрольное оборудование для включения и выключения, проверка на усталость, провисание напряжения и другие тесты для проверки надежности оборудования клиента. 5. Задержка начала нагрузки, время задержки может быть установлено, после задержки он будет включаться или периодически. 1. Основные характеристики: 1,1 может напрямую управлять светодиодами, двигателями, электромагнитными клапанами и другими нагрузками 1,2 можно выбрать два режима: Режим ШИМ-частота (непрерывная), рабочий цикл, количество импульсов регулируется; Режим импульсного импульса-время позитивной ширины импульса, время отрицательной ширины импульса, время задержки включения и количество импульсов регулируются. 1,3 с кнопкой старт и стоп, может контролировать выход и остановку сигнала Широкий вход напряжения 1,4 3,3-30 в, Клеммная проводка 5,08 мм 2. Технические параметры: 2,1 Рабочее напряжение: 3,3 ~ 30 В (обратите внимание, что положительный и отрицательный полюса не должны быть обращены вспять, в противном случае он может перегореть) 2,2 Частотный диапазон: 1 Гц ~ 150 кГц, точность составляет около 2%. Управление скоростью двигателя обычно выбирает 20 кГц Диапазон рабочего цикла 2,3: 0-100%, шаг 1% 2,4 количество импульсов: 1-9999 или бесконечность (дисплей '----' означает бесконечность) Время вывода задержки 2,5: 0,000 с-9999 с, минимальное можно установить 1 мс 2,6 положительный и отрицательный импульс ширина длина: 0,000 s-9999s, минимальная может быть установлена 1 мс 2,7 Выходная Грузоподъемность: менее 8А (трубка переключателя MOS) 2,8 Выходная Амплитуда: амплитуда равна напряжению питания (OUT + напрямую подключается к модулю V +) 2,9 размер изделия: 60 мм * 32 мм * 10 мм 2,10 Вес изделия: 20 г 2,11 Упаковка: антистатический пакет 3. Описание модуля: Инструкции по эксплуатации кнопок 3,1 Изображение 3,2 ШИМ-режима (дисплей имеет «%» для ШИМ-режима) Заводской режим по умолчанию-режим ШИМ, частота набора FREQ + и FREQ-key, режим работы + и режим работы кнопки набора рабочего цикла; Короткое нажатие кнопки STOP, выход или остановка сигнала управления, стоп-выход равен 0, на экране отображается отметка "OUT", так как есть выход, иначе он останавливает выход; Заводская частота по умолчанию-1 кГц, рабочий цикл-50%. Если вы хотите переключиться в импульсный режим, нажмите и удерживайте кнопку SET (более 6 секунд), не отпускайте, вы увидите смену экрана, "%" исчезает, это импульсный режим. 3,3 импульсный режим (нет "%" на правой стороне дисплея-импульсный режим) Линия над ЖК-экраном отображает время позитивного импульса. Кнопки P + и P-задают параметр. Линия ниже ЖК-экрана отображает время отрицательного импульса. Кнопки N + и N-задают параметр. Нажмите кнопку STOP для управления выходом или остановкой сигнала. Когда выход остановлен, выход равен 0. На экране отображается «OUT» для вывода, в противном случае он останавливает выход; По умолчанию Заводская положительная ширина импульса составляет 0,5 секунды, а отрицательная-0,5 секунды. Установка импульсного числа и времени задержки-в импульсном режиме нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, на экране отображается SET, он будет выключен и очищен после входа.; P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию-0 секунд, количество импульсов-бесконечное (дисплей ----); Затем нажмите кнопку SET 2 за секунды, она автоматически вернется в импульсный интерфейс, нажмите кнопку STOP, По истечении времени установки задержки Начните выдавать заданное количество импульсов. Если количество импульсов будет отправлено, он автоматически выведет 0. Если срок не отправлен, нажатие кнопки STOP выключится. Выходной импульс выключается и очищается, при каждом запуске выдается заданное количество импульсов. 3,4 примеров операций приложений 3.4.1 ШИМ выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота установлена 20,00, а коэффициент работы-060%. 3.4.2 выход включается на 0,6 секунды и выключается на 0,2 секунды. Бесконечная петля: Выберите импульсный режим, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено на --- -. 3.4.3 включение питания или нажатие кнопки запуска, задержка 5 секунд, затем выход включается в течение 0,6 секунд, выключение 0,2 секунд, бесконечная петля: Выберите импульсный режим, ширина положительного импульса установлена на 0,600, ширина отрицательного импульса установлена на 0,200, Время задержки установлено на 5,000, а количество импульсов-----. 3.4.4 включение питания или нажатие кнопки запуска, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс импульс 100: Выберите импульсный режим, положительная ширина импульса установлена на 0,010, отрицательная ширина импульса установлена на 0,010, задержка времени установлена на 5,000 и количество импульсов установлено на 0100. 3.4.5 Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите импульсный режим, ширина положительного импульса установлена на число больше 0, ширина отрицательного импульса установлена на 0, время задержки устанавливается на 10,00 секунд, а число пульсов-бесконечное. (----). 3.4.6 другие приложения могут изучить или проконсультироваться со службой поддержки клиентов Все параметры настройки не теряются при выключении.
