Описание товара

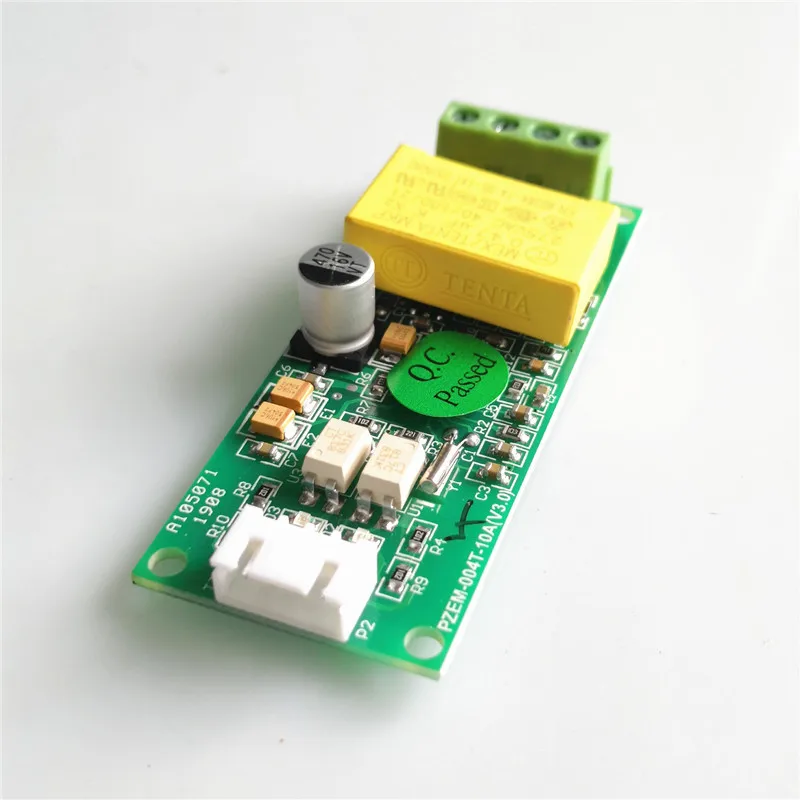

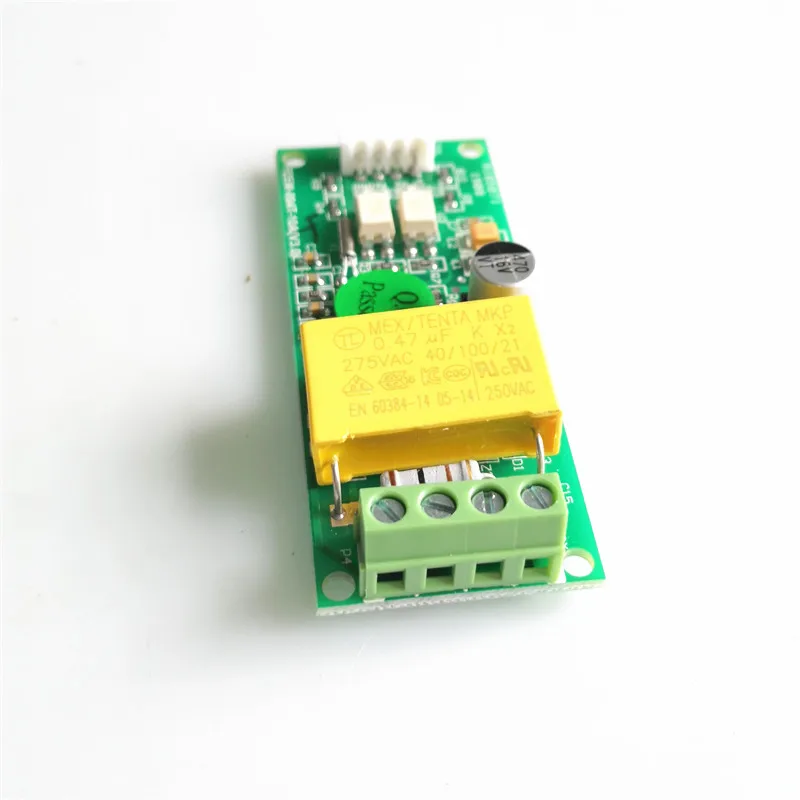

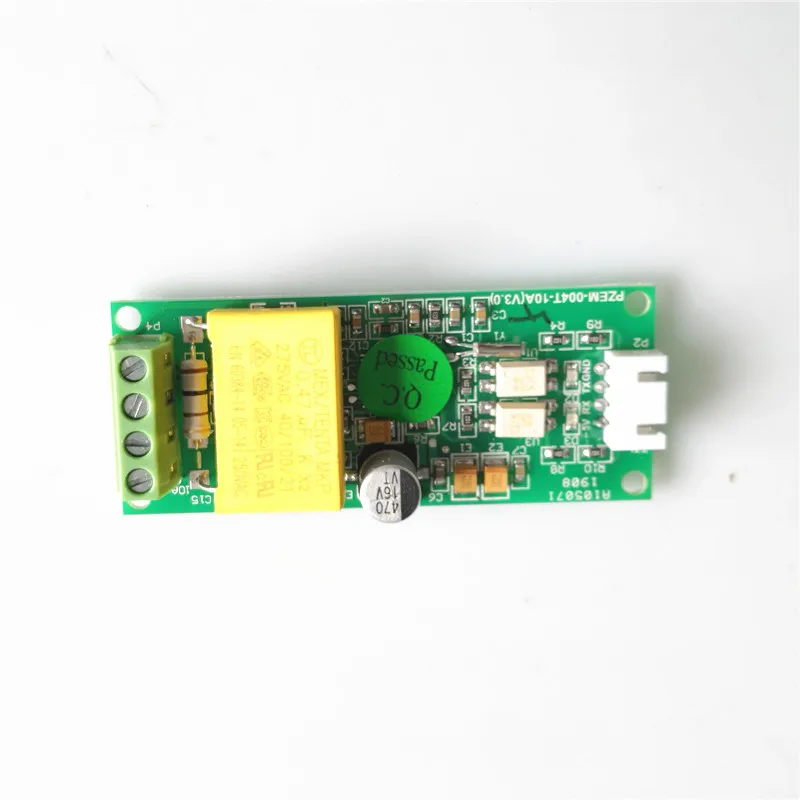

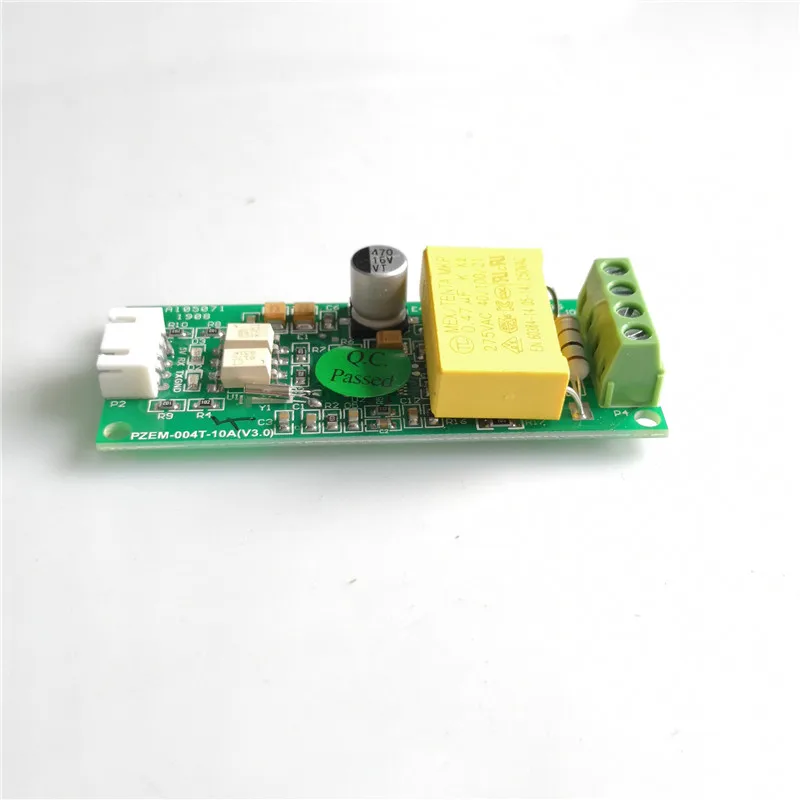

PZEM-004T новая версия ttl Modbus мощность энергии Ватт метр переменного тока 220 В 0-10A

PZEM-004T новая версия ttl Modbus Мощность энергии Ватт метр AC 220 V 100A электричество Вольт Ампер Вт кВтч Вольтметр для Arduino

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программы самостоятельно.

Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: диапазон измерения 10А (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:

http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:

http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия для замены старой версии. Старая версия была распродана и больше не производится. Обновленная информация:

1. Новая версия имеет такой же размер и порт ttl, как и прежде

2. Программное обеспечение новое, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется, чтобы быть Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более быструю скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает Набор для 0-10A

4. Сейчас продукт все еще голая печатная плата, но в будущем у нас будет хороший внешний чехол.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, пожалуйста, свяжитесь с сервисом для получения дополнительной информации.

111 112

114

115_

center_

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Тестовое напряжение: 80 ~ 260 В переменного тока

3. Номинальная мощность: 10А/2200 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 пусковое Измерение тока: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность запуска: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает одну десятичную дробь, например: 999,9 Вт

≥1000 Вт, он отображает только целое число, например: 1000 Вт

Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 Диапазон измерения: 0 ~ 9999,99 кВт-ч

1.6.2 Разрешение: 1Wh

Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10 кВт · ч, дисплей-Wh (1 кВт · ч = 1000 Вт · ч), например: 9999 Вт · ч

≥10 кВт · ч, дисплей составляет кВт · ч, например: 9999,99 кВт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может тревожить

1,8Связь интерфейс

RS485 интерфейс

1 Связь протокол

1,1Физический уровень протокол

Физический уровень использования UART для интерфейса связи ttl

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп-бит, без четности

1,2Применение протокол

Уровень приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (Read Holding Register), 0x04 (Read input Register), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещательного адреса, раб не должен отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может использоваться только в одиночной среде и используется для калибровки и т. Д.

1,3Читать результат измерений

Формат команды мастера считывает результат измерения (всего 8 байт):

Рабочий адрес + 0x04 + адрес регистрации высокий байт + адрес регистрации низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Командный формат ответа от slave делится на два типа:

Правильный ответ: рабочий адрес + 0x04 + количество байтов + регистр 1 данных высокий байт + регистр 1 данных низкий байт +... + Проверка CRC с высоким байтом + проверка CRC с низким байтом

Ответ ошибки: рабочий адрес + 0x84 + аномальный код + проверка CRC высокий байт + проверка CRC низкий байт

Аномальный код, изученный следующим образом (То же, что и ниже)

L 0x01, противозаконная функция

L 0x02, неправильный адрес

L 0x03, незаконные данные

L 0x04, ошибка раба

Таблица результатов измерений представлена в следующей таблице

Адрес регистра	Описание продукта:	Разрешение
0x0000	Напряжение соотношение цена/качество	1LSB соответствует 0,1 в
0x0001	Низкое значение тока 16 бит	1LSB соответствуют 0.001A
0x0002	Значение тока высокое 16 бит	1LSB соответствуют 0.001A
0x0003	Низкая мощность 16 бит	1LSB соответствует 0,1 Вт
0x0004	Высокая мощность 16 бит	1LSB соответствует 0,1 Вт
0x0005	Низкое энергозначение 16 бит	1LSB соответствуют 1Wh
0x0006	Высокая энергетическая ценность 16 бит	1LSB соответствуют 1Wh
0x0007	Значение частоты	1LSB соответствует 0,1 Гц
0x0008	Мощность фактор соотношение цена/качество	1LSB соответствуют 0,01
0x0009	Состояние тревоги	0xffff сигнал тревоги, 0x0000is не сигнализации

Например, мастер отправляет следующую команду (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Показывает, что мастер должен считывать 10 регистров с управляемым адресом 0x01, а начальный адрес регистра-0x0000

Правильный ответ от раба следующий:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

L напряжение 0x0898, преобразовано в десятичное 2200, дисплей 220,0 в

L ток 0x000003E8, преобразован в десятичный 1000, дисплей 1.000A

Мощность l составляет 0x00000898, преобразуется в десятичную 2200, дисплей 220,0 Вт

L энергия 0x00000000, преобразуется в десятичную 0, дисплей 0 WH

L частота 0x01F4, преобразована в десятичную 500, дисплей 50,0 Гц

L коэффициент мощности составляет 0x0064, преобразован в десятичный-100, дисплей 1,00

Состояние будильника 0x0000, означает, что сила тока ниже порога мощности будильника

center

100% новый бренд высокого качества

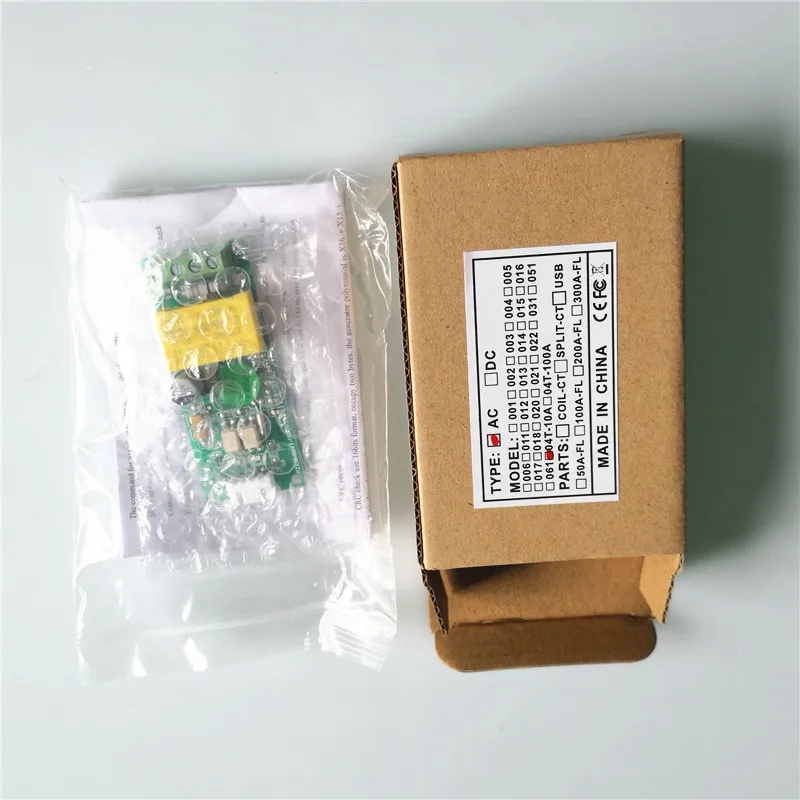

1 X PZEM-004T (10А) переменного токаВольтметр Амперметр
