Описание товара

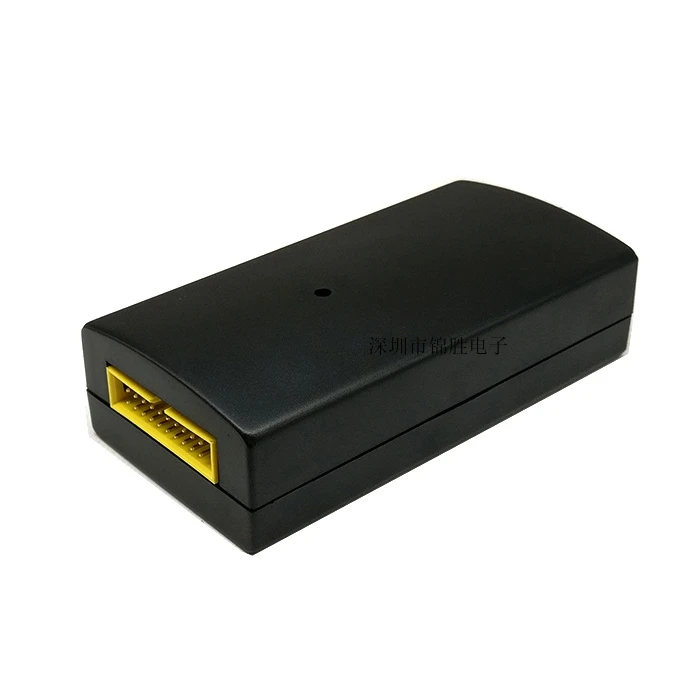

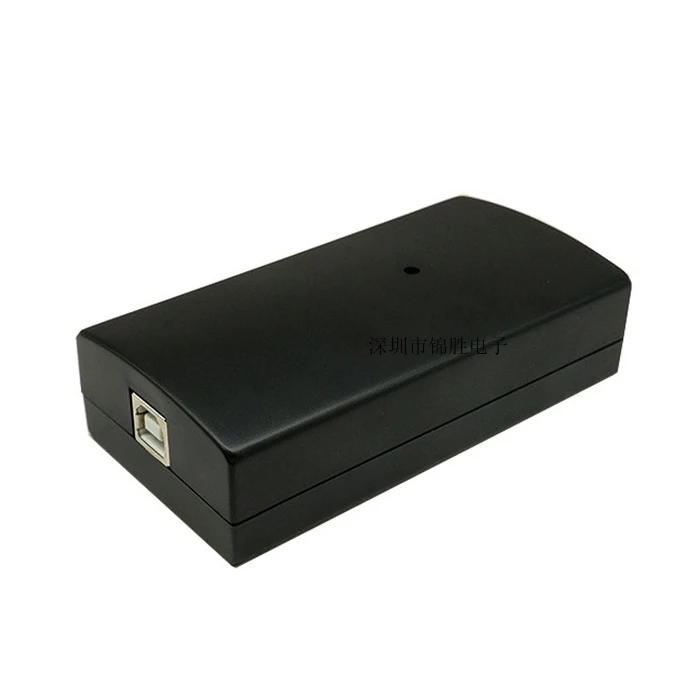

Макетная плата FT2232HL FT2232H USB, последовательный порт JTAG openOCD
Ft223hl может использоваться для преобразования из USB в различные интерфейсы, такие как UART/SPI/JTAG/I2C и т. д.
Для получения подробной информации о функциональности чипа см. Таблицу данных.
Описания 【 】
Общий размер (длина × ширина × высота) : 103 × 45 × 14 мм

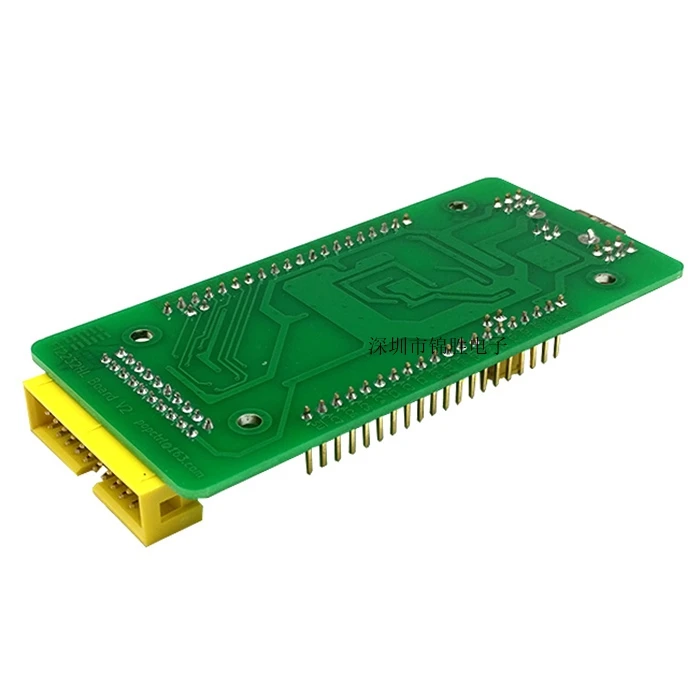

Размер печатной платы (длина × ширина × толщина) : 95 × 45 × 1,6 мм
Вся пластина подходит для установки в обычном пластиковом корпусе j-link.
Источник питания: + 5 В, подключение к CN3 через кабель USB-порта.
Все функциональные штифты вытянуты для облегчения использования линии dupont для подключения периферийных модулей.
Сигнальные штифты CN3 и CN4 оснащены схемой защиты ESD. Для получения подробной информации см. Схему схемы.
CN1: 2,54 мм Шаг 1 × 20 контактный однорядные;
CN2: 2,54 мм Шаг 1 × 20 контактный однорядные;
CN4: 2,54 мм Шаг 2 × 10 пин двойной ряд изогнутая игла простой Рог сиденья.
Расстояние между CN1 и CN2 является 1400mil, т. Е 14 × 2,54 = 35,56 мм.
[Дополнительная информация]
1, схема платы (Адрес: //github.com/arm8686/FT2232HL-Board).
2. Для документов и драйвера чипа, пожалуйста, скачайте обновленной версии с официальных веб-сайт FTDI (официальный адрес веб-сайт: http://www.ftdichip.com/).
3. Ft223hl как openOCD лаконичное руководство v0.1.pdf и другие документы
Ссылка: //pan.baidu.com/s/1DYk8u500OdhF4Sqh5eX6Jg
Код экстракта: paxb
Для более широкого использования способов и функций FT2232HL, потребители должны знать документы приложения компании FTDI, и магазин в настоящее время не имеет соответствующей техническая поддержки.
[Простое использование шагов]
LED1-индикатор питания. После подачи питания, всегда включен.
После установки драйвера CDM21228_Setup FT2232HL по умолчанию переходит на USB в двойной последовательный порт.
Оба последовательных порта s могут быть легко протестированы с помощью программного обеспечения для последовательного порта ПК.
Для перекрестного соединения последовательных портов требуется только два провода dupont:
ADBUS0 (TXD) подключен к BDBUS1 (RXD).
ADBUS1 (RXD) соединен с BDBUS0 (TXD).
Светодиодный сигнал U7 (74HC573) Подключается к BDBUS для индикации сигнала.
Когда плата включена, некоторые светодиоды мигают, что является нормальным феноменом.
Когда BDBUS используется в качестве последовательного порта и открывается, красный светильник LED5 всегда включен, что является индикацией контроля потока оборудования и нормального феномена.

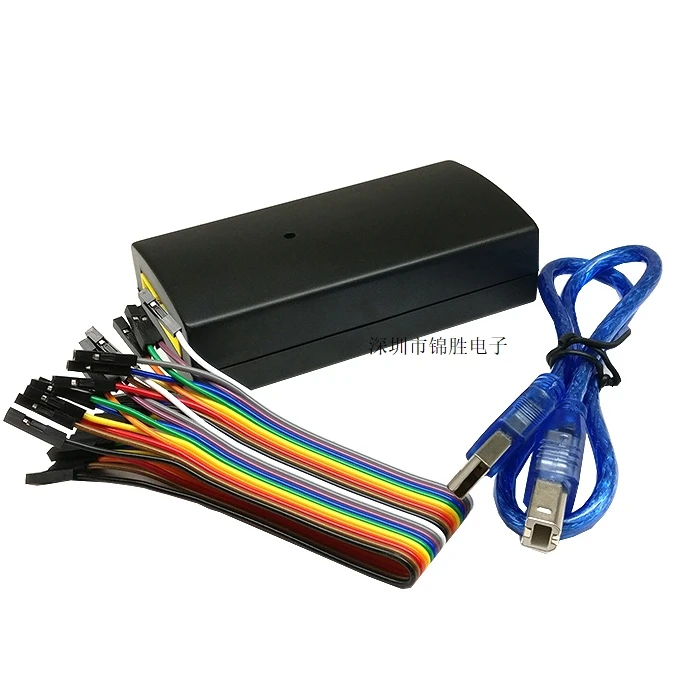

[Список доставки]
1. Макетная плата ft223hl: 1;
2. USB квадратный порт кабель (0,5 м):-1 шт.;
3. Dupont line: 10;
4. Пластиковый корпус без шелкографии: 1.(В настоящее время нет саморезов, но когда пластина помещается в раковину, смещение долота составляет менее 2 мм, что не влияет на использование.)
