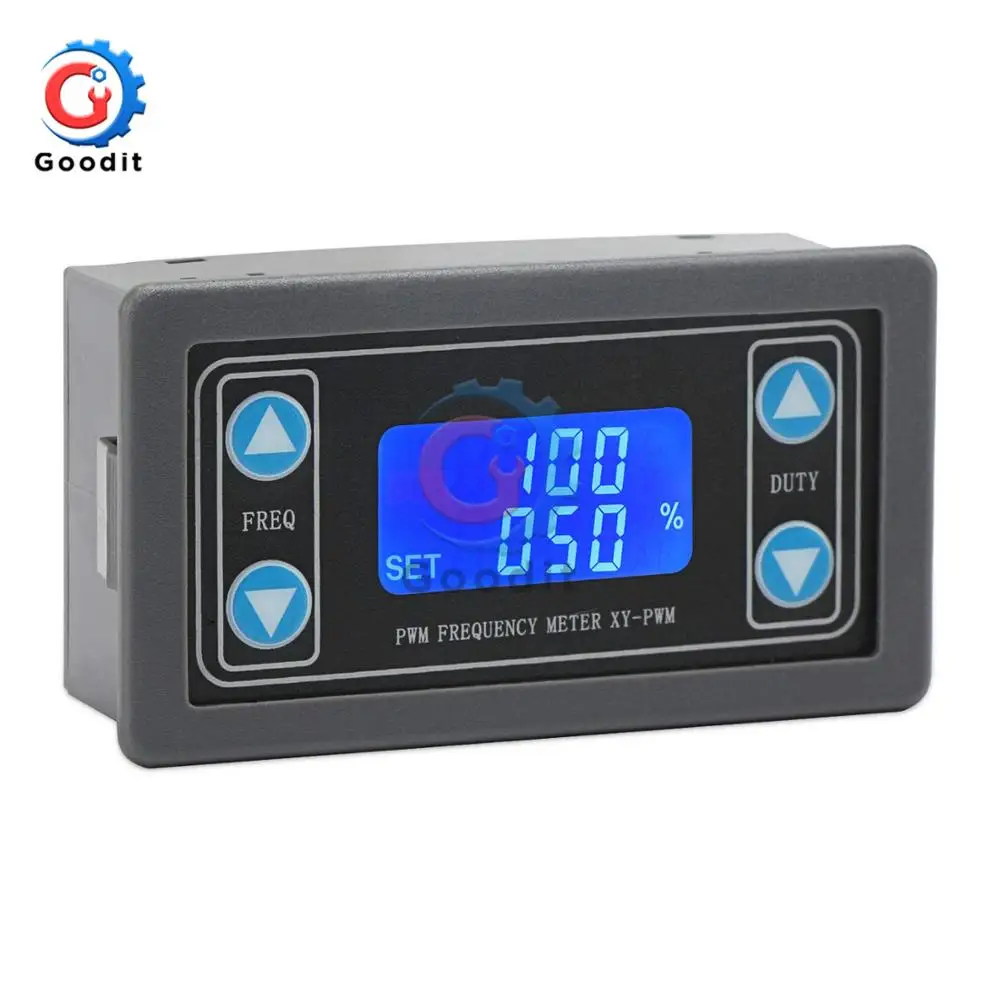

ЖК дисплей цифровой телефон частота импульса рабочий цикл регулируемый

ЖК дисплей цифровой телефон частота импульса рабочий цикл регулируемый

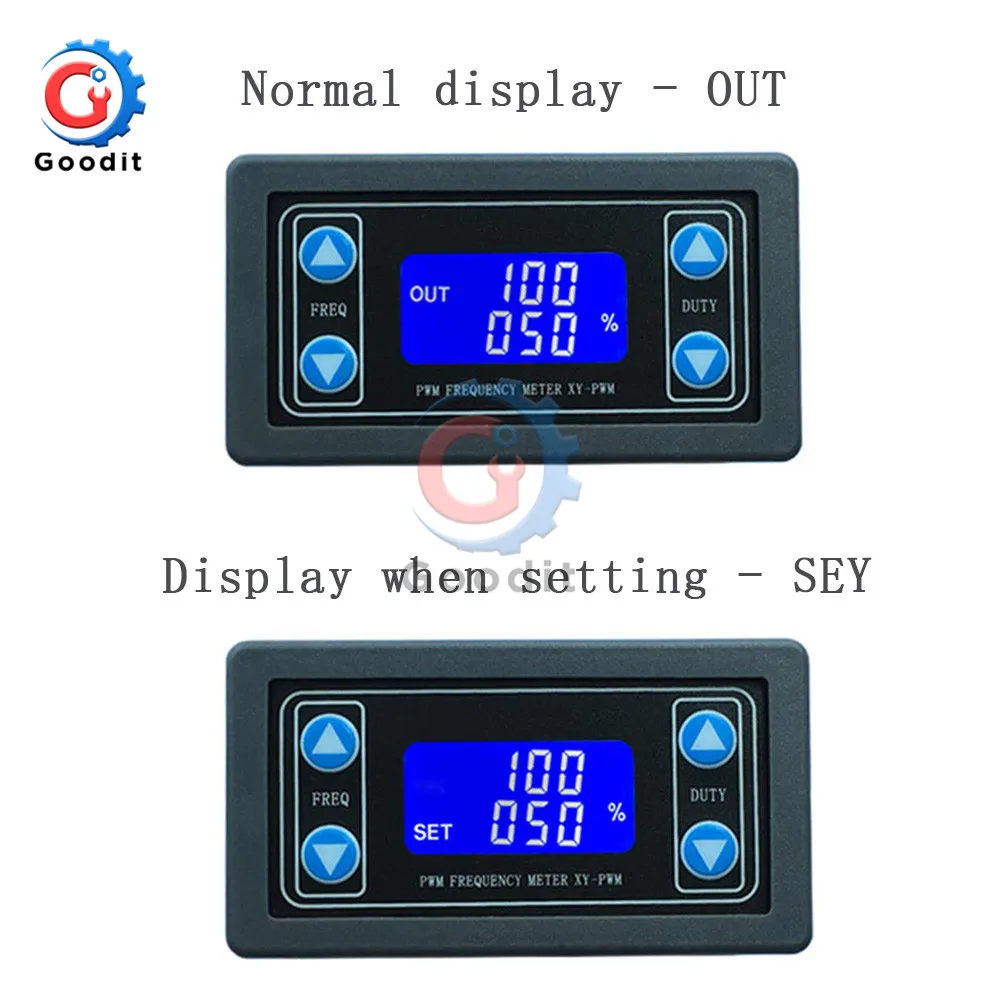

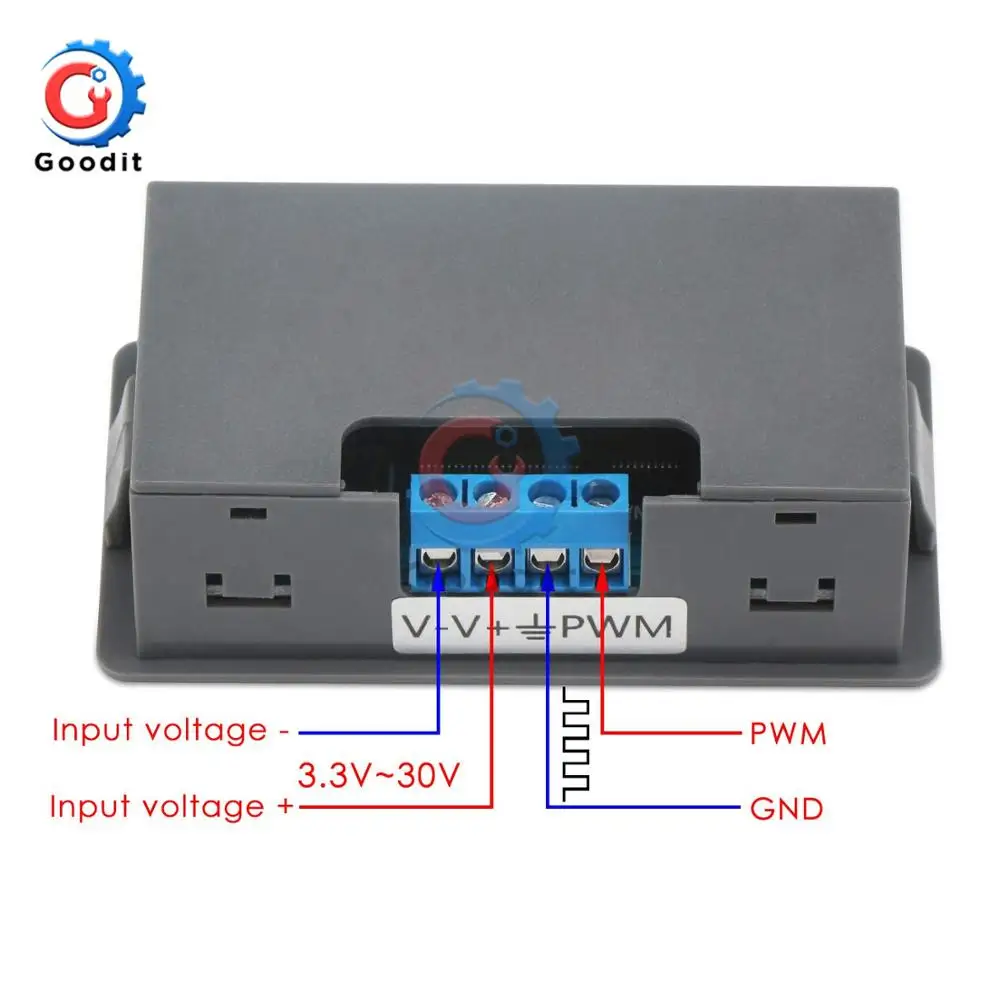

Параметры: Рабочее напряжение: 3,3 ~ 30V; Частотный диапазон: 1 Гц ~ 150 кГц; Точность частоты: Точность составляет около 2% в каждом диапазоне. Способность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА; Выходная Амплитуда: амплитуда ШИМ равна напряжению питания. Температура окружающей среды:-20 ~ + 70 C. Описание модуля PWM выход может установить частоту и рабочий цикл соответственно. Частота делится на четыре области: автоматическое переключение: 1.XXX (без десятичной точки): самая маленькая единица-1 Гц, а диапазон значений-1 Гц ~ 999 Гц; Минимальная единица 2.X.XX (знака после запятой в 100 бит) 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц; 3.X X.X (знака после запятой в десятку населенных пунктов): самый маленький блок 0,1 кГц; А радиус действия составляет 10,0 кГц ~ 99,9 кГц. 4.X.X.X (Десятичная точка в десяти битах и 100 битов): самая маленькая единица-1 кГц; И диапазон-1 кГц ~ 150 кГц. E.g. Частотный дисплей: 100 показывает PWM выход 100 Гц импульса; 1,01 представляет Пульс PWM выход 1,01 K. 54,1 представляет импульсный сигнал PWM на выходе 54,1 кГц. 1.2.4 показывает Пульс PWM на выходе 124 кГц. Рабочий цикл: 0 ~ 100%; Все настройки сохраняются при отключении питания. Настройка параметров Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установка параметров автоматически сохраняет, потеря мощности не теряется. Область применения: 1. Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки. 2. Используется для генерации сигналов квадратной волны, которые управляют приводами двигателя. 3. Генерирует Регулируемый Пульс для использования MCU; 4. Генерирует регулируемые импульсы для управления соответствующими схемами (PWM затемнения и регулировки скорости приложений). Размеры: 7.8x4.2x2.6 см/3.07x1.65x1.02inch Примечание: Допускается погрешность в 1-3 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Из-за разницы между различными мониторами изображение может не отражать фактический цвет товара. Спасибо!

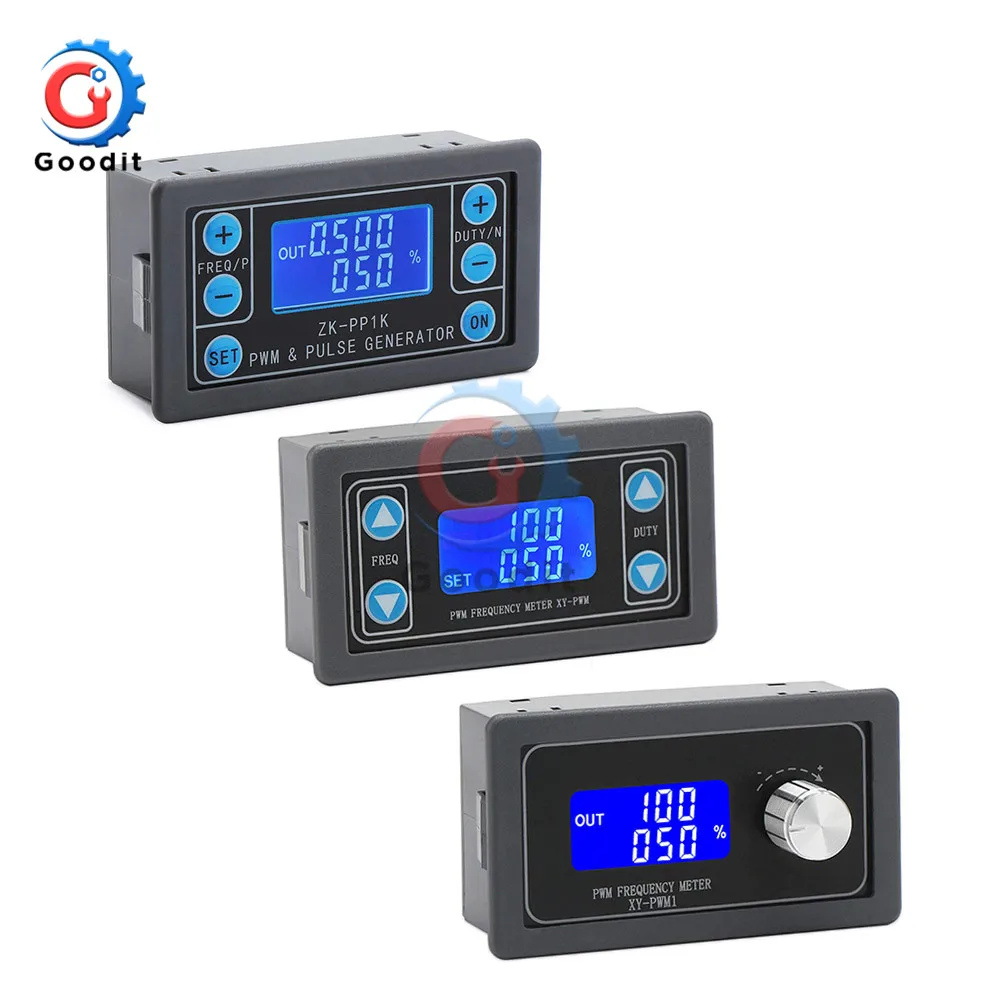

Параметры: PWM генератор сигналов, прямоугольная волна генератор сигналов Используется для генерации прямоугольного волнового сигнала, который поставляется к двигателю постоянного тока или драйверу шагового двигателя; Шаговый двигатель, серводвигатель, Электрический захват, рука робота Комбинируйте драйвер для реализации затемнения, регулирования скорости, управления электромагнитным клапаном и т. д. однако невозможно напрямую управлять такими нагрузками, как электрические фонари, двигатели и СОЛЕНОИДНЫЕ клапаны Основные характеристики: Можно выбрать два режима: PWM mode-частота (непрерывный), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и пульс всегда излучается; Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки запуска и Регулируемое количество импульсов. 1,2 с кнопкой start-stop, внешний переключатель также может использоваться для управления выходным сигналом ВКЛ/ВЫКЛ. 1,3 широкий диапазон входного напряжения 3,3-30V, с анти-Защита от неправильной полярности, 5,08 мм терминал проводки Технические параметры: Рабочее напряжение: 3,3 ~ 30V, с анти-Защита от неправильной полярности Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1% Диапазон рабочего цикла: 0-100%, 1% шаг Количество импульсов: 1-9999 или бесконечное (дисплей «----» означает бесконечность) Время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс Емкость сигнала: менее 30 мА Амплитуда выходного сигнала: амплитуда равна напряжению питания Размер изделия: 79 мм * 43 мм * 30 мм Вес изделия: 40 г Упаковка: Антистатический мешок Описание: Кнопка инструкция по эксплуатации Режим PWM (дисплей имеет "%" для режима PWM) Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set, DUTY + и DUTY-button set duty cycle; Короткое нажатие на кнопку управления выходом сигнала или остановкой, стоп-выход 0, экран отображает отметку «OUT», так как есть выход, в противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим. Импульсный режим (нет «%» на правой стороне дисплея-импульсный режим) Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку ON для управления выходом сигнала или остановки. Когда выход остановлен, выход 0. На экране отображается «выход» для выхода, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд. Импульсный номер и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку ON, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если период не отправлен, нажатие кнопки ON выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается. После отправки количества импульсов дисплей автоматически исчезает. Применение Управление примеры ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%. Выход включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено --- -. Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени устанавливается на 5,000, а количество импульсов-на ----. Включите питание или нажмите кнопку Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100. Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----). Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов Все параметры настройки не теряются, когда они выключены.

Параметры: Рабочее напряжение: DC 3,3-30 в Частотный диапазон: нормальный режим 1 Гц-150 кГц, точный режим 1 Гц-15 кГц Точность частоты: 2% в каждом диапазоне Грузоподъемность сигнала: выходной ток около 5-30 мА Выходная Амплитуда: амплитуда ШИМ равна входному значению напряжения Рабочая температура: -20 -70 ℃ Диапазон рабочего цикла: 0-100% Особенности: Осветительные приборы с 2 режима. Управляется кодовым потенциометром. С функцией блокировки, чтобы избежать неправильной работы. Верхняя и нижняя границы рабочего цикла регулируются. 2 режима: Обычный режим: Частотный диапазон 1 Гц-150 кГц, рабочий цикл 000-100%, рабочий цикл шаг 1% Точный режим: Частотный диапазон 1 Гц-15 кГц, рабочий цикл 00,0-100%, рабочий цикл шаг 0.1% Применение: Как генератор сигналов прямоугольной волны для экспериментальной разработки Как квадратный генератор волнового сигнала для мотора Как Регулируемый импульсный генератор для MCU Как генератор импульсов, схемы управления (PWM затемнения, регулирование скорости). Частота Дисплей Инструкция: Частота делится на 4 диапазона и переключается автоматически. 1. XXX: Минимальный блок 1 Гц, диапазон значений 1 Гц ~ 999 Гц. 2. X.XX: минимальная единица 0,01 кГц, диапазона значений 1,00 кГц ~ 9,99 кГц. 3. X X.X: минимальная единица 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц. 4. X.X.X: минимальная единица 1 кГц; Диапазон значений 1 кГц ~ 150 кГц. Е. Г. Частота Отображает 100 представляет 100 Гц Отображает 1,01 на 1,01 кГц Отображает 54,1 на 54,1 кГц Дисплеи 1.2.4 представляют 124 кГц Посылка включает в себя: 1 * Многофункциональный Генератор сигналов
