Описание товара

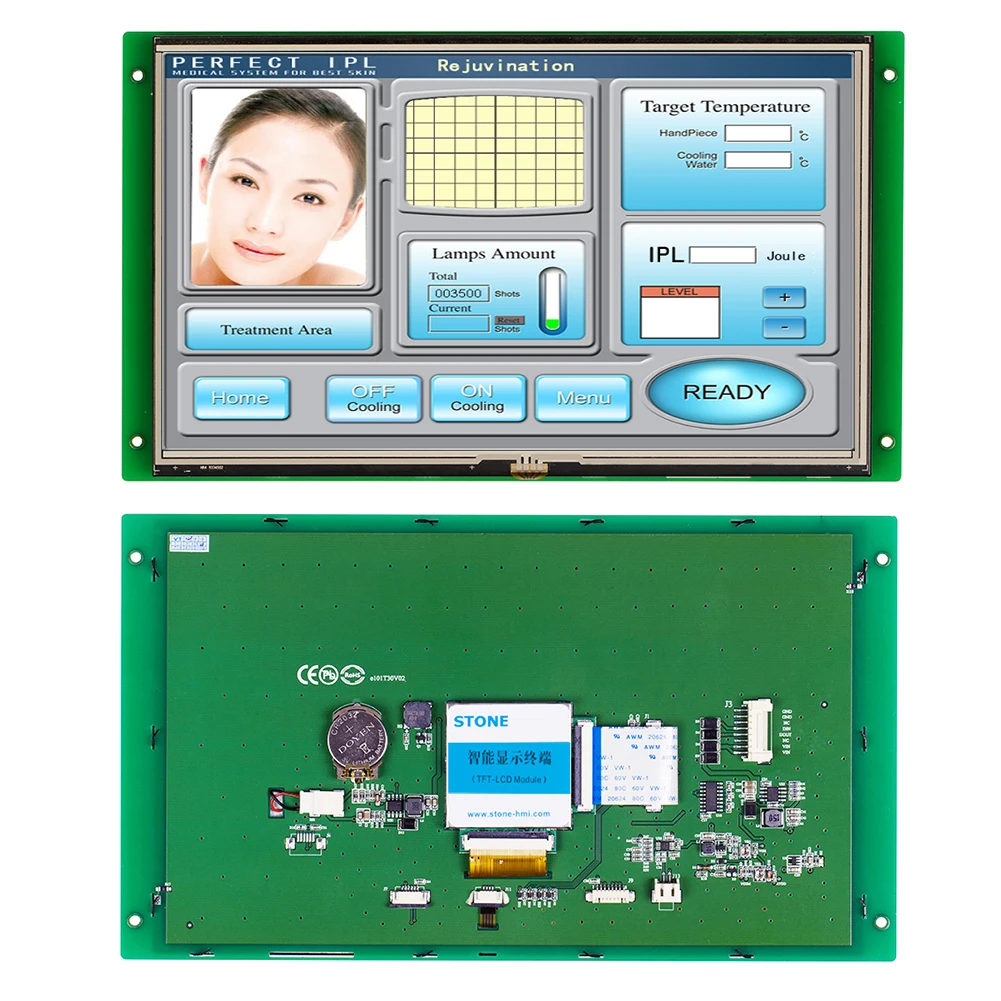

Встроенный камень 10,1 дюймов TFT lcd сенсорный экран с RS232/RS485/ttl для промышленного использования
|
|
STVI101WT-01
STVI101WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве красочного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

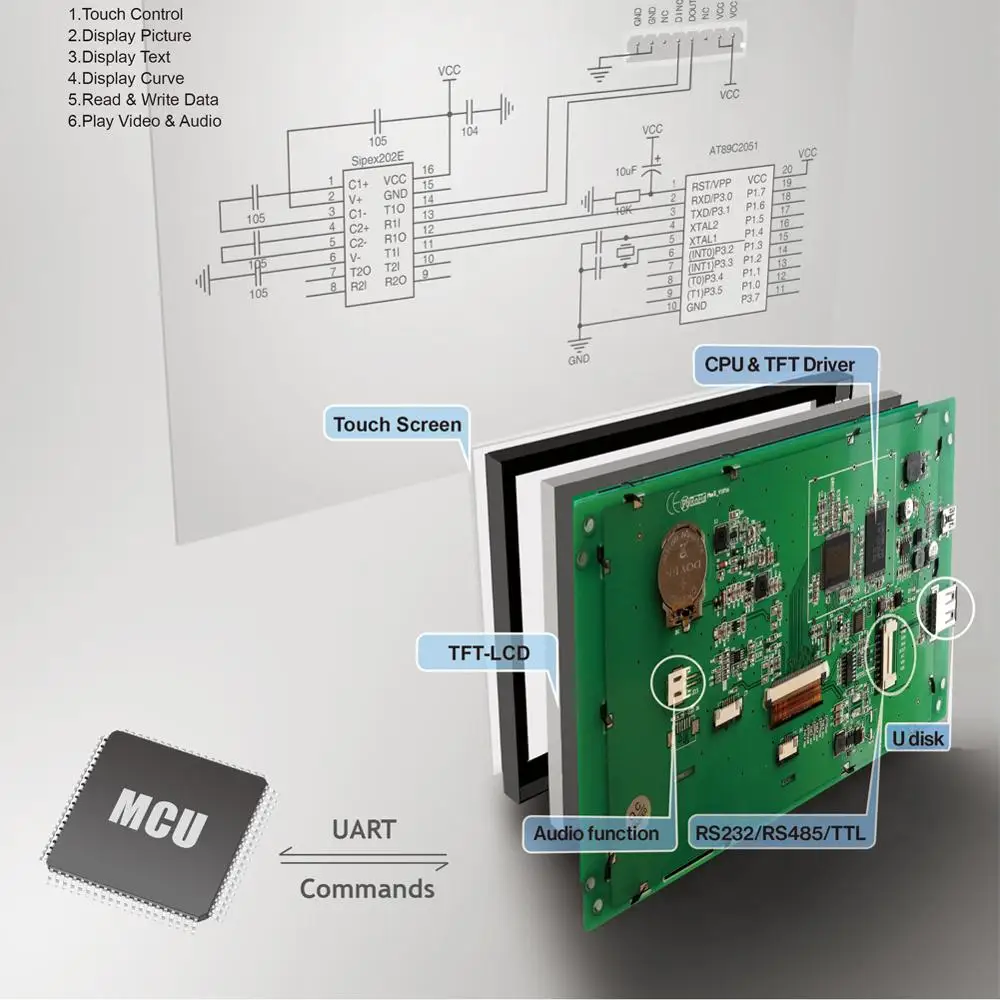

STVI101WT-01 включают в себя процессор, драйвер TFT, флэш-память, UART порт, блок питания и так далее, важно, что он имеет готовыйОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени и затрат на разработку для инженеров. |
Физические параметры
| Модель | STVI101WT-01 |
| Размеры (дюймы) | 10,1" |
| Разрешение | 1024×RGB×600 |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 222,7 мм × 125,3 мм |
| Pixel интервал | 0,1905 мм × 0,0635 мм (в×в) |
| Габаритные размеры | 257,8 мм × 148,1 мм × 15,2 мм (N)/16,8 мм (T) |
| Чистая Вес | 765 г (N)/795 г (T) |
| На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель | Промышленная панель класса А + |
| Сенсорный экран | Сопротивление Провода промышленного уровня 4 или без сенсорного экрана опционально. |
Подсветка параметр
| Подсветка Тип | светодиодный |
| Яркость | 500 кд/м2 (яркость может регулироваться в 100 уровней.) |
| Контраст | 500: 1 |
| Подсветка жизни | 50000 часов |
| Угол обзора | 70 °/70 °/50 °/60 ° (L/R/U/D) |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Рабочая влажность: | 55 °C, 85% |
| Для хранения Температура | -30 °C ~ + 85 °C |
| Экран режим | Цифровой |
Производительность параметр
| Процессор | CortexM4 |
| ЖК-дисплей контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Изображение Переключение Скорость | 63 MS/изображение (16 фотографий/с) |
| Флэш-память | Стандарт 128 m, расширение 1 GB |
| Объем памяти рисунок объявления таблички указатели | В соответствии с возможностью изображения, рекомендуем формат "JPG" |
| Интерфейс | RS232/USB Интерфейс |
| Изображения загрузки | USB2.0 (12 Мбит/с) и загрузка диска U |
| Напряжение диапазон | Постоянный ток 6,0 В ~ 40 В (стандартное значение: 12 В) |
| Мощность | 3,0 W |
Тесты дней
| Средняя наработка на отказ | 4250000 H |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Влажности воздуха | 60 °C, 90% |
| Непрерывная вибрационных испытаний | 10-55 Гц, 1,5 мм, 10 г |
| Воздействие ускорения тестирования | 6 мс, 100 г |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44 W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |

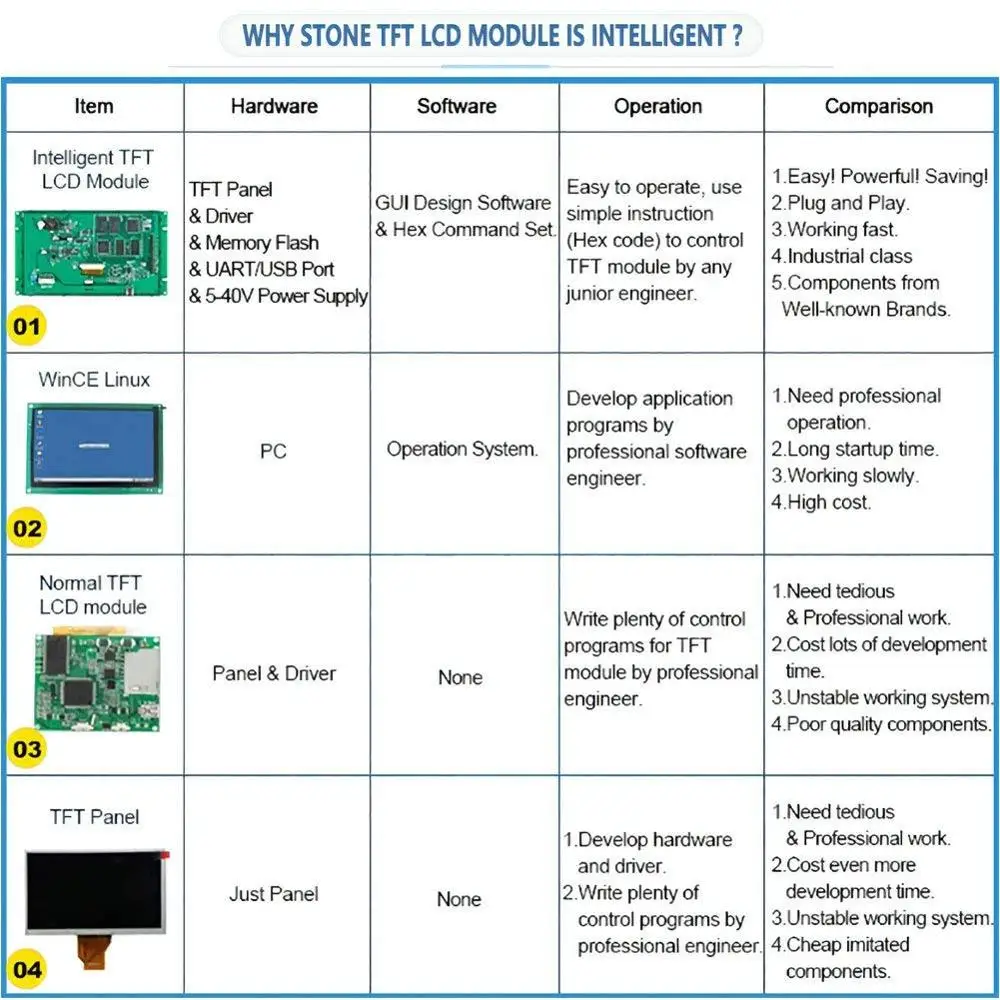

Почему STONE TFT lcd модуль является интеллектуальным?
|
Предмет |
Аппаратные средства |
Программное обеспечение |
Управление |
Сравнение |
|
|
TFT панель и драйвер и флэш-память и UART/USB порт и источник питания 5-40 в |
Программное обеспечение для проектирования GUI и набор команд Hex |
Простота в эксплуатации, использование простой инструкции (шестигранный код) для управления TFT модулем любым младшим инженером. |
1. Легко! Pwerfull! Экономия! 2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов. |
|
ПК |
Операционная система |
Разработка прикладных программ профессиональным инженером по. |
1. Требуется профессиональная работа. 2. Долгое время запуска. 3. Работает медленно. 4. Высокая стоимость. |
|
|
Панель и драйвер |
Нет |
Написать много программ управления для TFT модуля профессиональным инженером. |
1. Требуется утомительная и профессиональная работа. 2. Стоимость много времени на разработку. 3. Нестабильная рабочая система. 4. Некачественные компоненты. |
|
|
Только панель |
Нет
|
1. Разработка оборудования и драйвера. 2. Написание программ профессиональным инженером. |
1. Нам нужна от утомительных С гарантией качества работы. 2. Стоимость еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые имитированные компоненты. |
Оплата и доставка
|
Пекинская каменная Технология Ко., лтд.Является ведущим производителем продукции HMI (Интеллектуальный TFT lcd модуль и промышленный ПК). отличается передовыми технологиями и надежной поддержкой для клиентов из более чем 80 стран, и имеет специализированный опыт в TFT lcd модуле и промышленных ПК R & D, производство и рынок в течение более 14 лет с 2004.мы всегда следуем каменному духу" Профессиональный надежный успешно "в эти годы, и добился потрясающего успеха на мировом рынке за счет ведущих технологий, надежного обслуживания и ценового превосходства. |
1. Включает ли ваш продукт программное обеспечение?
A: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.
2. Как вы программируете дисплей?
О: мы не должны записывать какой-либо код для отображения или программы драйвера. Наш набор дисплеев включает процессор и память, вы можете напрямую использовать. Файл jpg для создания графического интерфейса и с его помощью для отправки набора команд HEX для связи с Вашим микроконтроллером.
3. Какой интерфейс у этого дисплея?
О: набор дисплеев использует последовательный порт UART (RS232/RS485/ttl) для связи с любым типом блока MCU с помощью шестигранных наборов команд.
4. Может ли дисплей воспроизводить видео/аудио файлы?
A: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить в нем любые видео/аудио файлы. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: у нас есть резистивный сенсорный, емкостный сенсорный и несенсорный дисплей.
6. Что еще нужно для использования этого набора дисплеев?

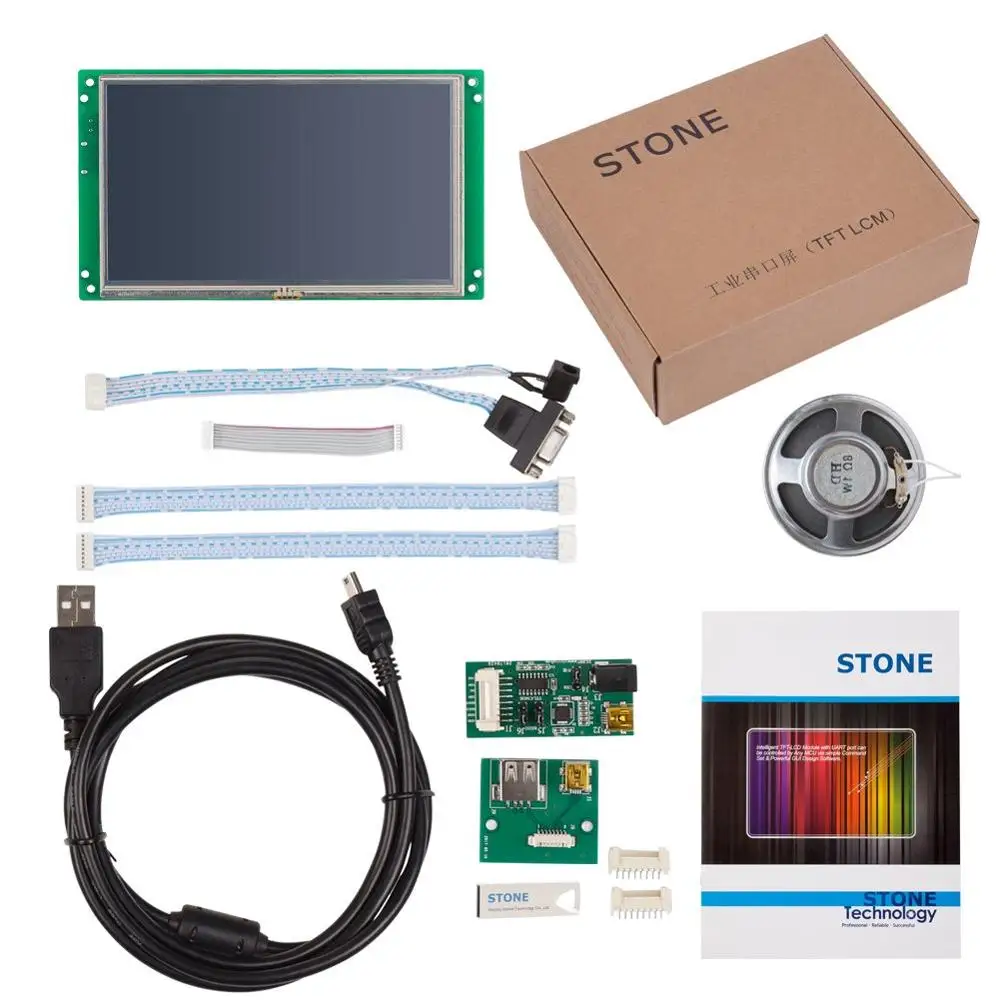

О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows, и блок питания 12 В постоянного тока для работы с дисплеем.
7. Я не знаю, как спроектировать графический интерфейс или связаться со своим устройством. Где я могу получить помощь?
О: мы предоставляем для вас специальное руководство на английском языке и руководство по разработке. Вы можете получить любые знания, необходимые для развития. Вы также можете проверить наш канал YouTube для видео инструкции, или напрямую связаться с нашими продавцами, чтобы получить помощь.
8. Что делать, если дисплей был сломан или не удалось?
О: мы предоставляем 3 года безусловной гарантии на наш I-serial и последовательный дисплей, 1 год безусловной гарантии на C-serial дисплей. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или неисправен.
