Scatola di alimentazione per KTM JTAG per Hitachi KTM FLASH j2534 Auto ECU Programmatore

Scatola di alimentazione per KTM JTAG per Hitachi KTM FLASH j2534 Auto ECU Programmatore

Descrizione:

È compatibile in modalità automatica, con il carico di programmi che utilizzano: BOOT-OEM12, 12 pin OBD-II; L-LINE, 15 pin OBD-II. Lo Strumento dispone di built-in resistenze di limitazione della corrente su le seguenti linee di segnale: RESET-510 Ω; BOOT-510 Ω; CNF1-220 Ω.

In conclusione: Tutta la programmazione strumenti di cui sopra può essere utilizzato per ECU leggere e scrivere, ma differisce in ECU copertura e di Leggere/Scrivere metodo. Non ci sono LIMITI di il modello di auto e anno quando si utilizza KTM panca per leggere/scrivere dati. Ma se si dispone di chip e cambi di leggere e scrivere, si dovrebbe avere un KTM flash. Il cattivo è: smontaggio è richiesto. KTM panchina non copre chip e cambi e KTM OBD non può non funziona bene per gerabox di Lettura/Scrittura. Quindi, è meglio controllare la ECU/cambio/circuito integrato prima del vostro acquisto. Controllare ogni lista auto sulla corrispondente pagina del prodotto.

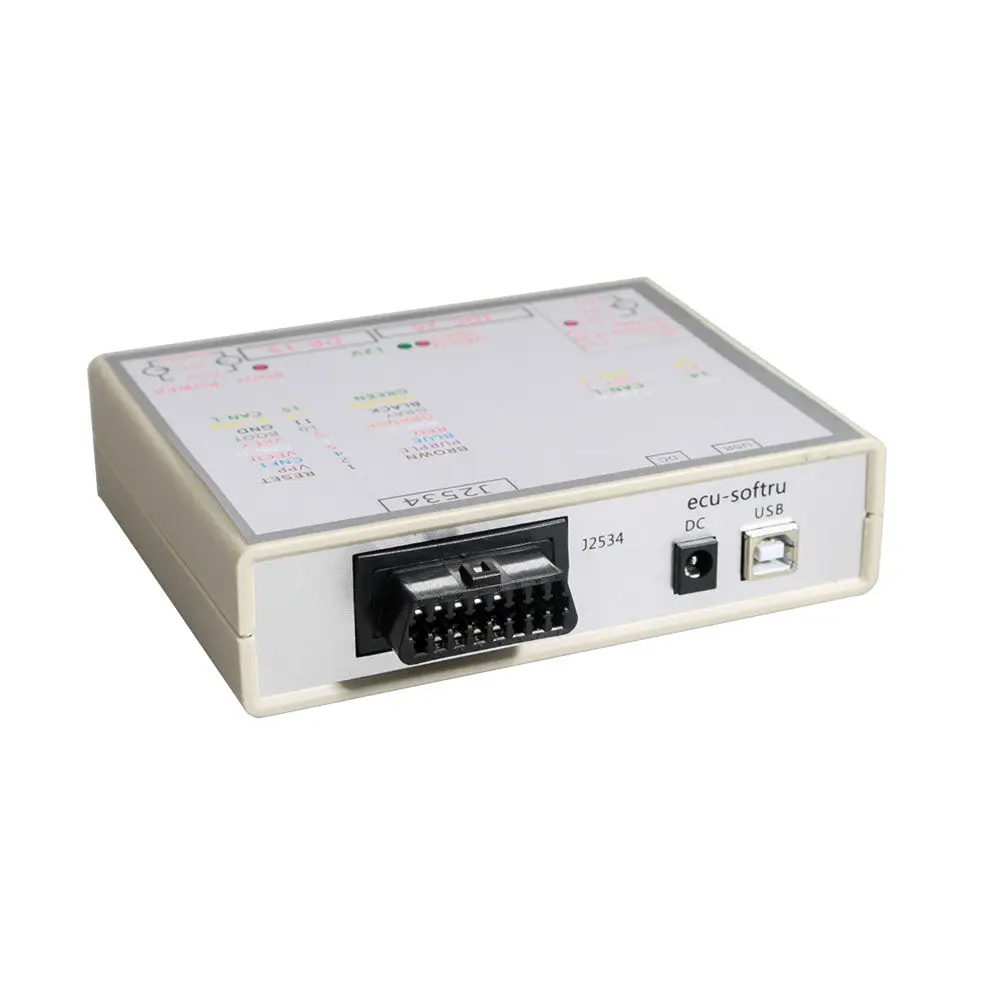

Lo strumento è dotato di multiuso connettori che permettono di stabilire i collegamenti in modo flessibile: USB:

Progettato per il collegamento al computer. È quello di essere collegato quando il built-in USB-UART converter è abilitato; per PowerBox aggiornamento del software; mentre riprogrammazione Renesas Cpu;

DC:

Progettato per alimentare il built-in circuito, così come il collegato ECU. Si consiglia di utilizzare solo unità di qualità con 12 V tensione di uscita. Durante la lettura la password, quando è impossibile in il veicolo, si deve notare che ad alta tensione convertitori in Ecu consumare piuttosto di alta corrente alla partenza, che può innescare meccanismo di protezione o anche risultato in unità di potenza danni;

J2534 (OBD-II-F):

Progettato per il collegamento con lo stesso nome di interfaccia per OBD-II;

DB-15:

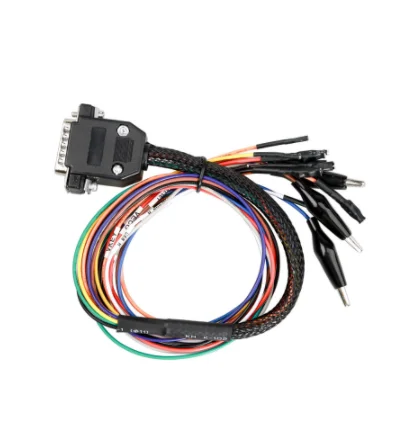

Progettato per il collegamento al principale connettore ECU. Si consiglia di utilizzare 14P600KT02, 14P600KT03 cavi o quelli analoghi;

Describe your brands story, including establishment and development timelines, milestones, etc.

IDC-26:

Progettato per il collegamento direttamente alla CENTRALINA di bordo o tramite l'adattatore per la testa speciale. Si consiglia di utilizzare 14P600KT06 cavo o un analogo uno per Tricore GPT. Si consiglia di utilizzare il Flash Toolkit di Sviluppo software per il lampeggiamento per Renesas Cpu. .

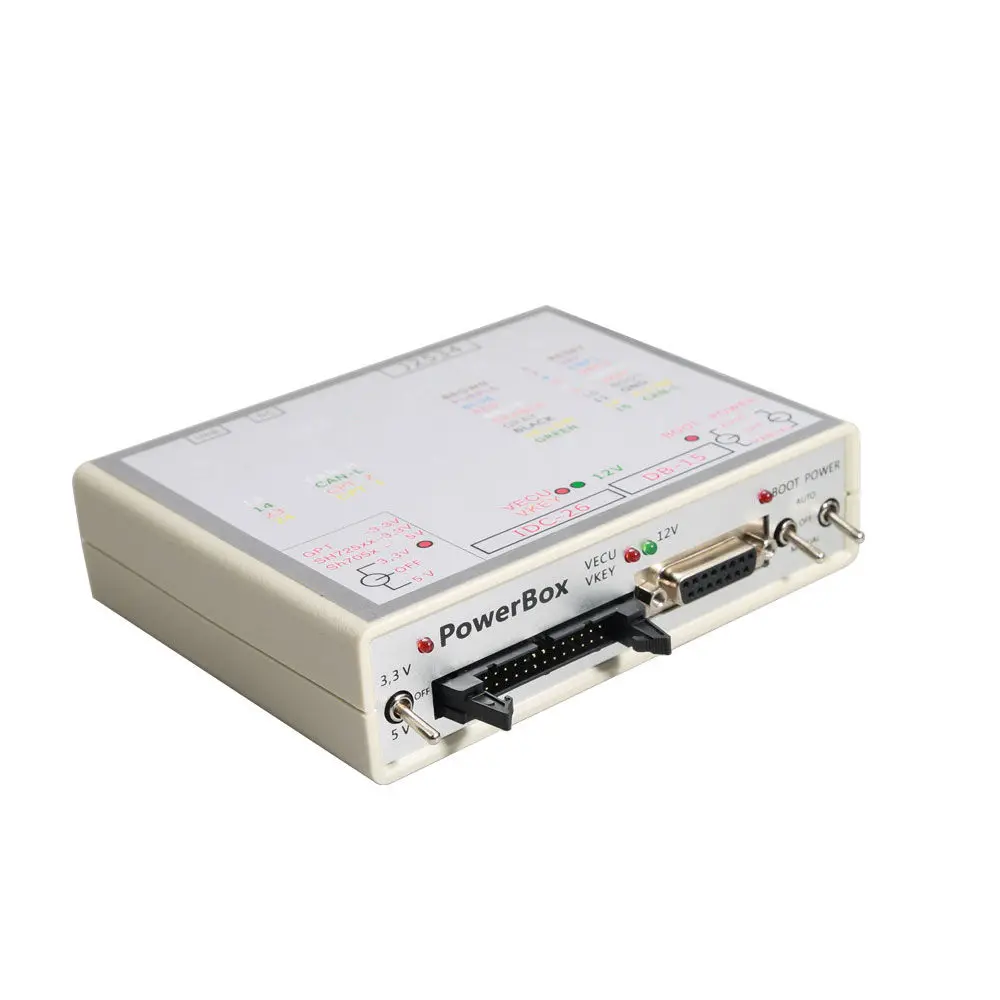

Controlli: Lo strumento dispone di 3 interruttori per il funzionamento in diversi modi. POTENZA:

Controllo di potenza. Lo strumento dispone di tre modalità di alimentazione per il ECU: OFF permette di rimuovere tutto il potere e segnali di controllo di IDC-26 e DB-15 connettori; MANUALE forniture di alimentazione per VECU e VKEY terminali e per le uscite di controllo a seconda della scelta tattiche; AUTO, il controllo automatico, In questa modalità di alimentazione è controllata dal carico programma con L-linea di segnale di Linea (15 pin OBD-II).

BOOT:

Controllo simultaneo di AVVIO, RESET e CNF1 segnali (3.3 V): OFF, permette di rimuovere tutti i segnali di controllo dal DB-15 connettore; MANUALE tira di RESET e di AVVIO per il segnale di meno, e CNF1 per + 3.3 V; AUTO, il controllo automatico, in questa modalità di AVVIO, RESET e CNF1 segnali sono contemporaneamente controllato da il carico del programma (12 pin OBD-II, OEM12).

GPT:

Dor per Renesas e per Tricore con GPT Cpu. È necessario utilizzare 5 V mentre si lavora con SH705x Cpu, in altri casi 3.3 V è quello di essere utilizzato.

Luci:

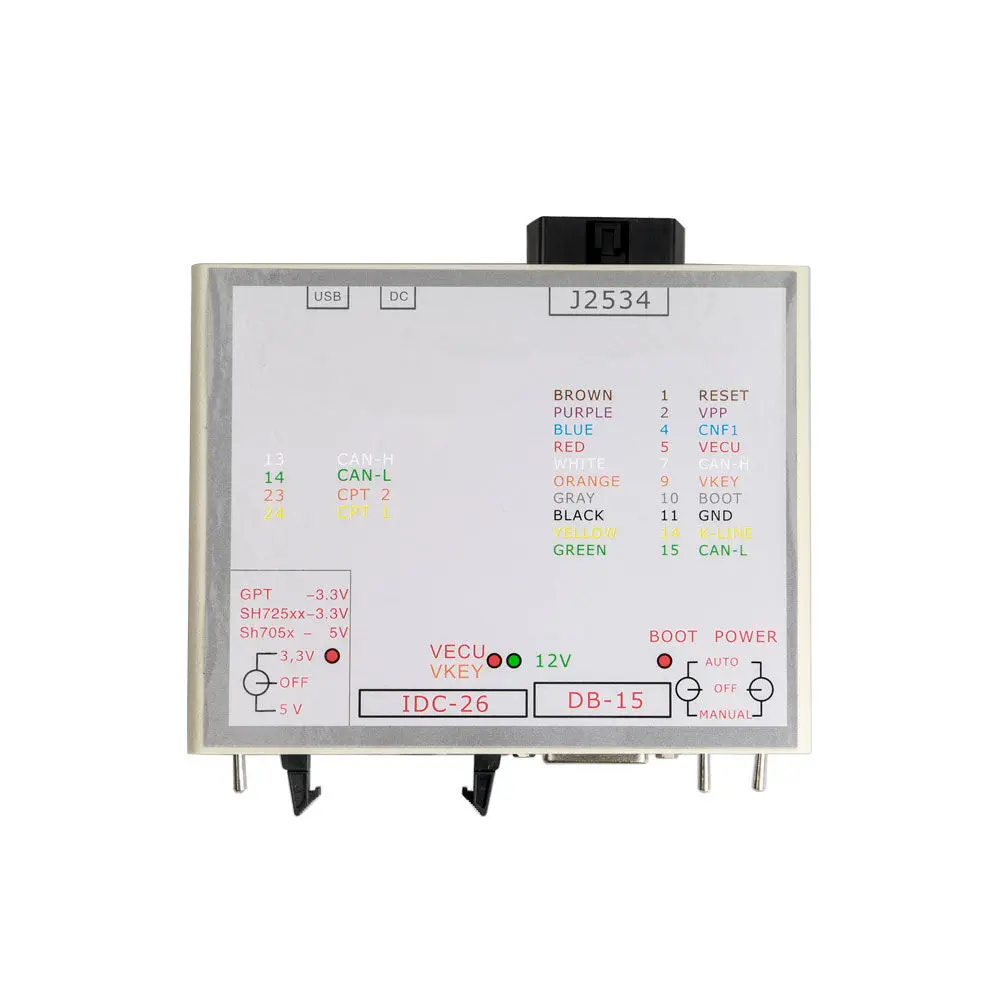

LED vicino il 5 V/3.3 V interruttore indica 5 V o 3.3 V tensione di alimentazione. VECU, VKEY LED indica VECU e VKEY tensione di alimentazione. 12 V LED indica il potere di tensione. BOOT LED indica la tensione sul CNF1 di uscita (il LED funziona sia per ingresso e uscita).

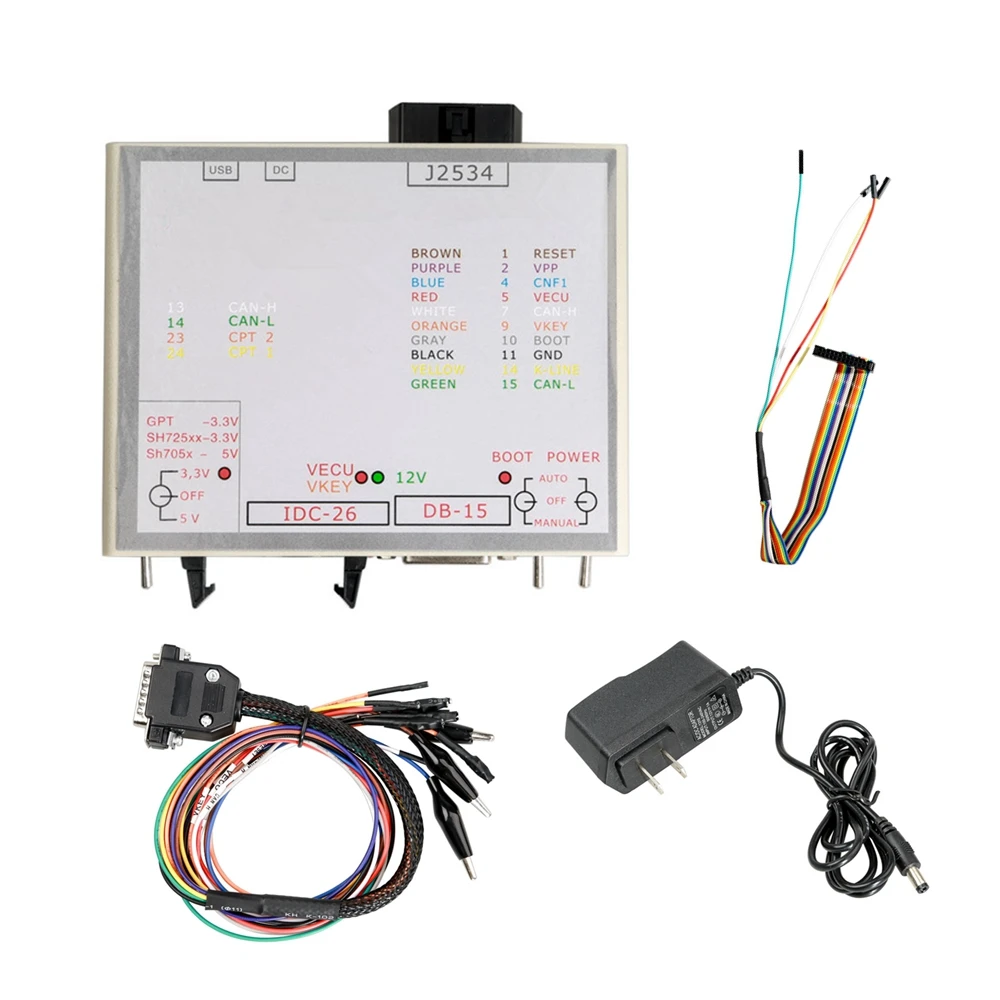

Cornici e articoli da esposizione Lista:

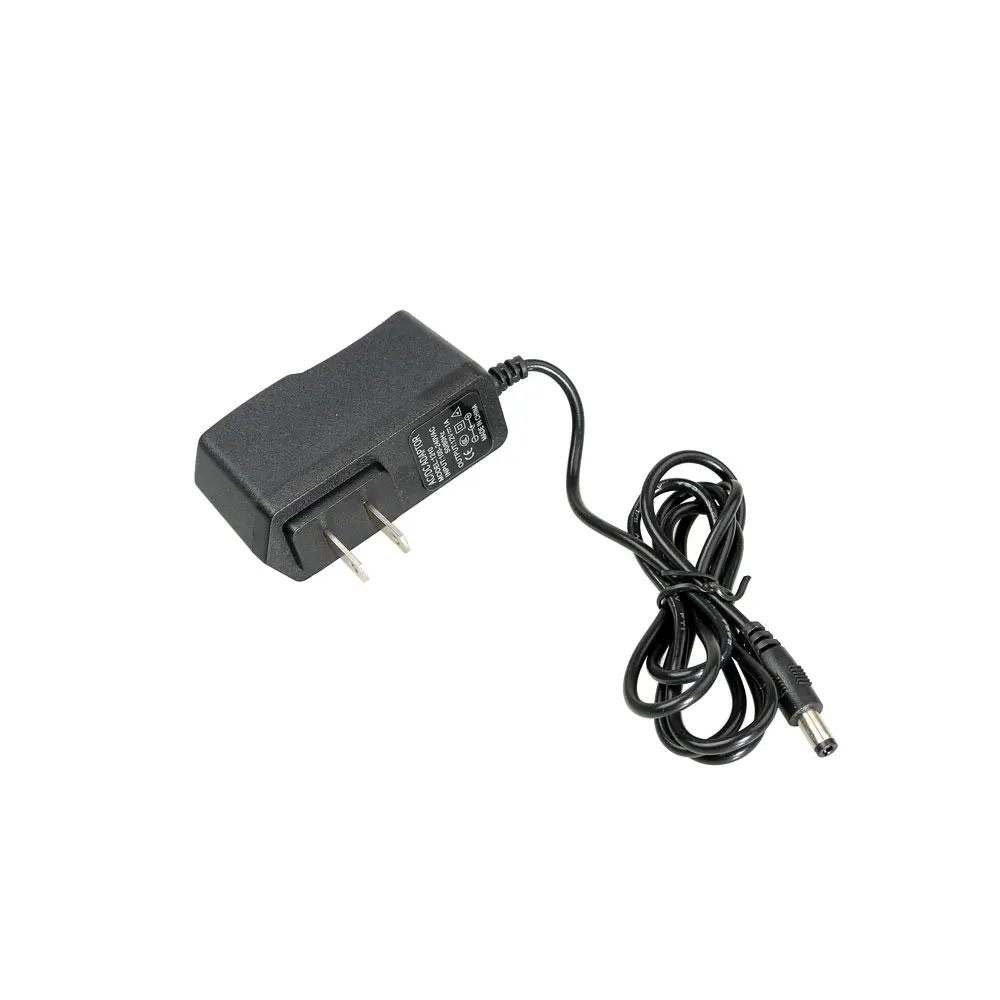

1 x PowerBox per KTM Flash 1 x Filo di Colore Diagramma 1 x GPT Cavo di Colore 1 x Spina del Caricabatterie
