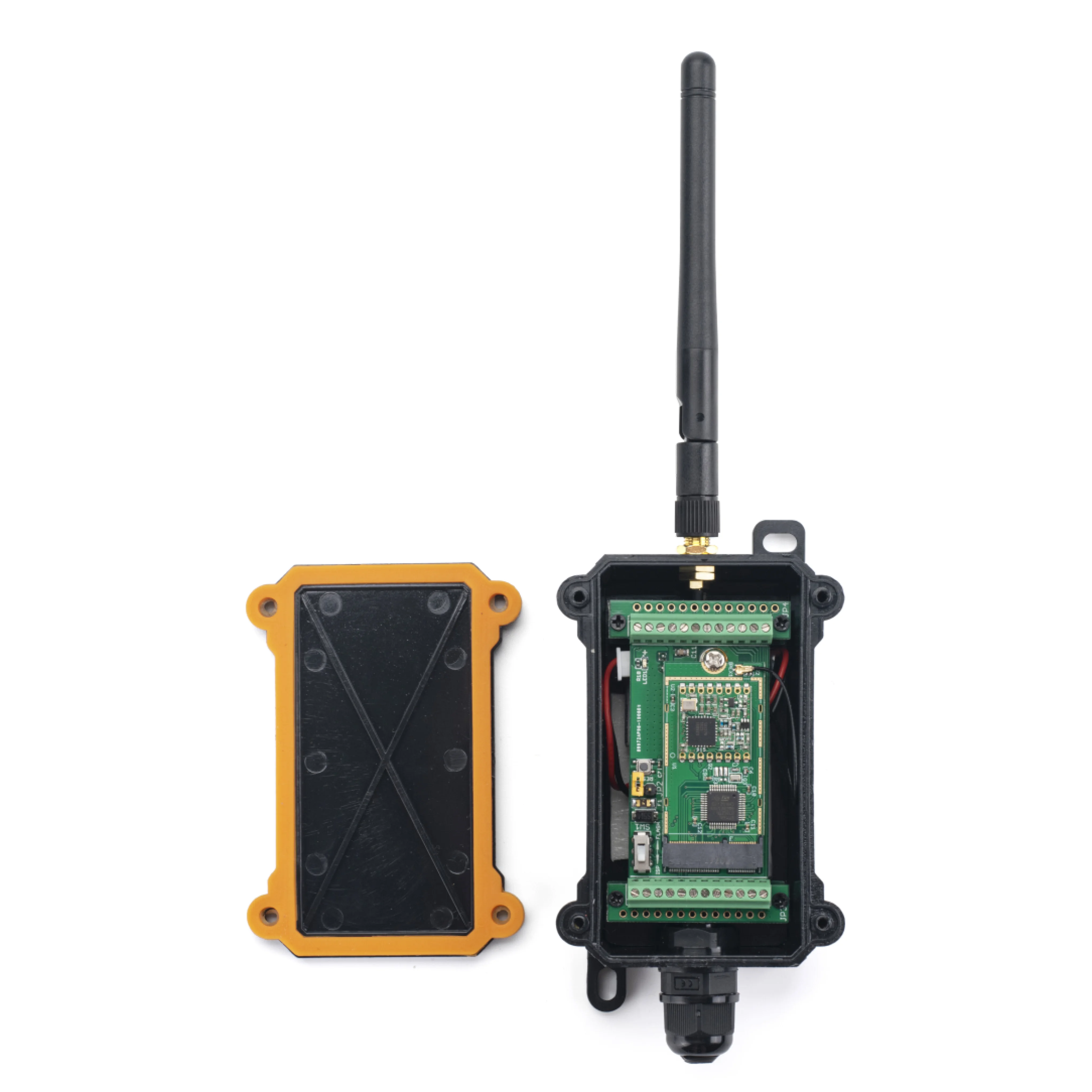

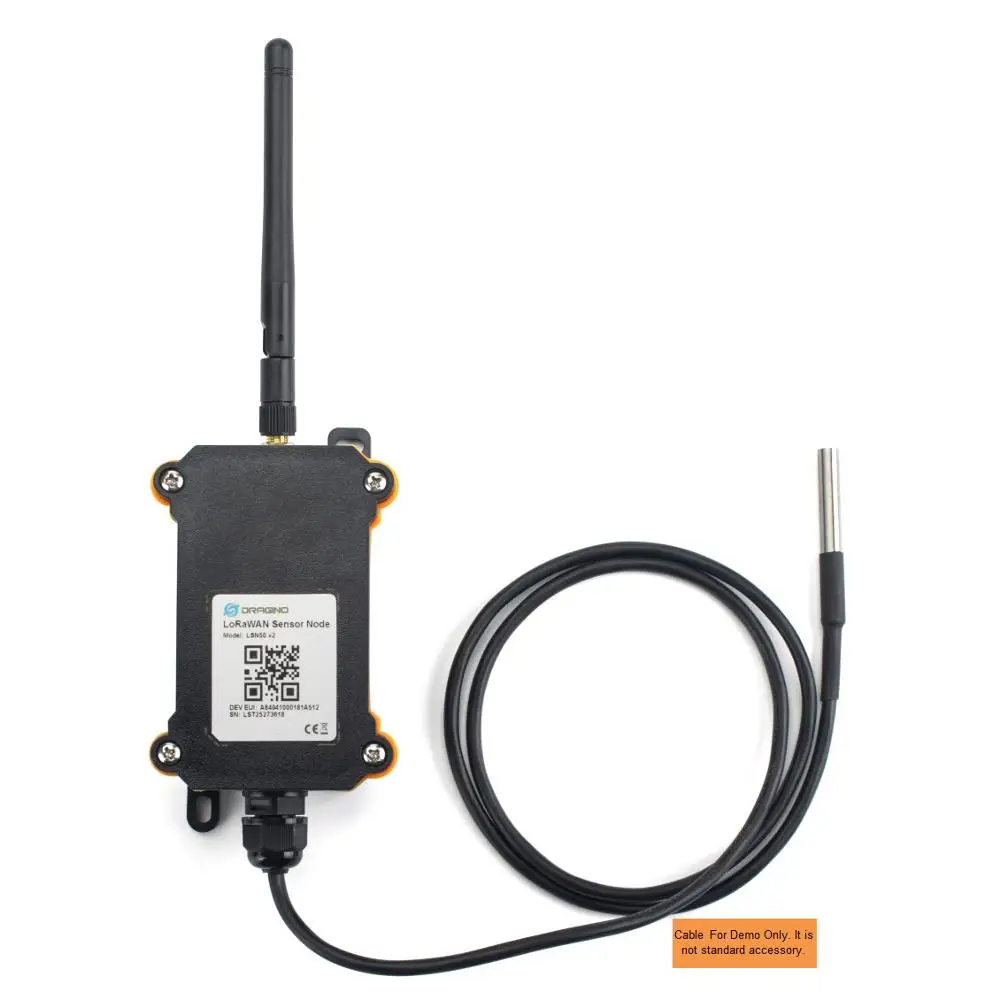

LSN50-V2 -- Водонепроницаемая беспроводная фотовспышка с большим радиусом действия |

LSN50-V2 -- Водонепроницаемая беспроводная фотовспышка с большим радиусом действия |

LSN50 датчик LoRa узел-Это длинный Диапазон Датчик LoRa узел. Он предназначен для использования на открытом воздухе и питается от батареи Li/SOCl2 для долгосрочного использования. LSN50 предназначен для того, чтобы облегчить разработчикам быстро развернуть решения LoRa и IoT промышленного уровня. Это помогает пользователям превратить идею в практическое применение и сделать Интернет вещей реальностью. Легко программировать, создавать и подключать ваши вещи везде.

LSN50 Беспроводная частьОснована на SX1276/SX1278 позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов при низком data-rates.It обеспечивает ультра-дальний Спектр распространения связи и высокий помехи иммунитета при одновременном минимизации потребления тока. Он предназначен для профессиональных беспроводных сенсорных сетевых приложений, таких как ирригационные системы, умное измерение, умные города, обнаружение смартфонов, автоматизация зданий и т. д.

LSN50 MCU частьИспользует чип STM32l0x от ST, STML0x является сверхнизким энергопотреблением микроконтроллеров STM32L072xx, включающим Мощность подключения универсальной последовательной шины (без кристаллов USB 2,0) С высокопроизводительным сердечником ARM® Cortex®-M0 + 32-битным RISC, работающим на частоте 32 МГц, блоком защиты памяти (MPU), высокоскоростные встроенные воспоминания (192 кбайт флэш-памяти программы, 6 Кбайт данных EEPROM и 20 Кбайт оперативной памяти) плюс широкий спектр
Улучшенные I/Os и периферийные устройства.

LSN50Это продукт с открытым исходным кодом, он основан на драйверах STM32Cube HAL, и множество библиотеки можно найти на сайте ST для быстрого развития.

Особенности:

• STM32L072CZT6 MCU
• SX1276/78 LoRa беспроводной модем
• Предварительная загрузка с ISP загрузчиком
• I2C,LPUSART1,USB
• 18 x Цифровой I/Os
• 2x12 бит ADC; 1x12 бит DAC
• MCU Пробуждение UART или прерывание
• LoRa™ модем
• Преамбула обнаружения
• Скорость передачи данных настраивается
• LoRaWAN 1.0.2 Параметры
• База программного обеспечения на STM32Cube HAL драйверах
• Аппаратное обеспечение/программное обеспечение с открытым исходным кодом
• Доступны ремешок: 433/868/915/920 МГц
• IP68 Водонепроницаемый корпус
• Ультра низкая Мощность потребления
• Команды настройки параметров
• Аккумулятор 4000 мАч для долгосрочного использования

Область применения:

• Беспроводная сигнализация и системы безопасности
• Автоматизация дома и строительства
• Автоматизированная счетчика
• Промышленный мониторинг и Управление
• Ирригационные системы дальнего действия и т. Д.

LoRa спец

• 168 дБ максимальный бюджет связи.
• + 20 дБм-100 мВт постоянный RF выход против
• + 14 дБм высокая эффективность PA.
• Программируемая скорость передачи бит до 300 кбит/с.
• Высокая чувствительность: до-148 дБм.
• Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
• Отличный Блокировка иммунитет.
• Низкая RX ток 10,3 mA, 200 на регистра удерживания.
• Полностью интегрированный синтезатор с разрешением 61 Гц.
• Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
• Встроенный синхронизатор бит для восстановления часов.
• Преамбула обнаружения.
• 127 дБ динамический диапазон RSSI.
• Автоматический RF Sense и CAD с ультра-быстрым AFC.
• Пакетный двигатель до 256 байт с CRC.
• Встроенный датчик температуры и индикатор низкого заряда батареи.

MCU спецификации

• MCU:STM32L072CZT6
• Флэш-память: 192KB
• SRAM:20KB
• EEPROM:6KB
• Тактовая частота: 32 МГц

Абсолютное максимальное мощности:

• VCC: 0,5 v ~ 3,9 v
• Рабочая температура: -40 ~ 85 °C
• Контакты ввода/вывода: 0,5 В ~ VCC + 0,5 В

Общие характеристики DC:

• Поставка Напряжение: 1,8 v ~ 3,6 v
• Рабочая температура: -40 ~ 85 °C
• Контакты ввода/вывода: см.STM32L072CZT6 технический паспорт

Мощность Потребляемая мощность:

• Режим остановки: 2.7μA @ 3,3 v
• Режим RX: 7.2mA
• Режим TX: 125mA @ 20dbm

Батарея:

• Li/SOCI2 аккумуляторная батарея
• Ёмкость: 4000 мА-ч
• Саморазряд: <1%/год при 25 °C
• Максимальный постоянный ток: 130 мА
• Максимальный ток увеличения: 2А, 1 секунду

• Техническое описание
• Руководство пользователя и чехол
• Исходный код: & nbsp;Аппаратные средства, Программное обеспечение
• Батарея документа

Посылка включает в себя:

• 1 x LSN50 v2 модуль
• 1 x внешняя RF антенна

Размеры и Вес:

• Вес: 140 г
• Размер: 65x50x50 мм

LSN50-v2-XX-YY:

XX: Частотный диапазон по умолчанию

• EU433: Частотный диапазон по умолчанию EU433
• CN470: Частотный диапазон по умолчанию CN470
• EU868: Частотный диапазон по умолчанию EU868
• IN865: Частотный диапазон по умолчанию IN865
• KR920: Частотный диапазон по умолчанию KR920
• AS923: Частотный диапазон по умолчанию AS923
• AU915: Частотный диапазон по умолчанию AU915
• US915: частота по умолчанию US915

YY:

• NH-без отверстий
• 12: с M12 IP68 водонепроницаемым отверстием для кабеля
• 16: с M16 IP68 водонепроницаемым отверстием для кабеля

** Отгрузку **
-Мы поддерживаем только Экспресс-доставку из-за включенного аккумулятора
-Цены не включают местные налоги и импортные пошлины
