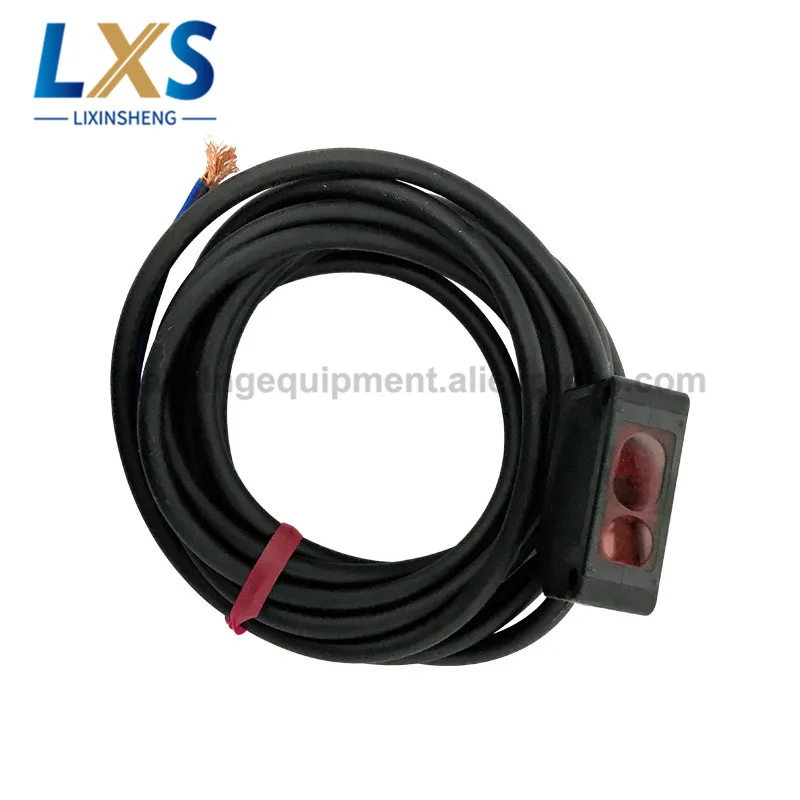

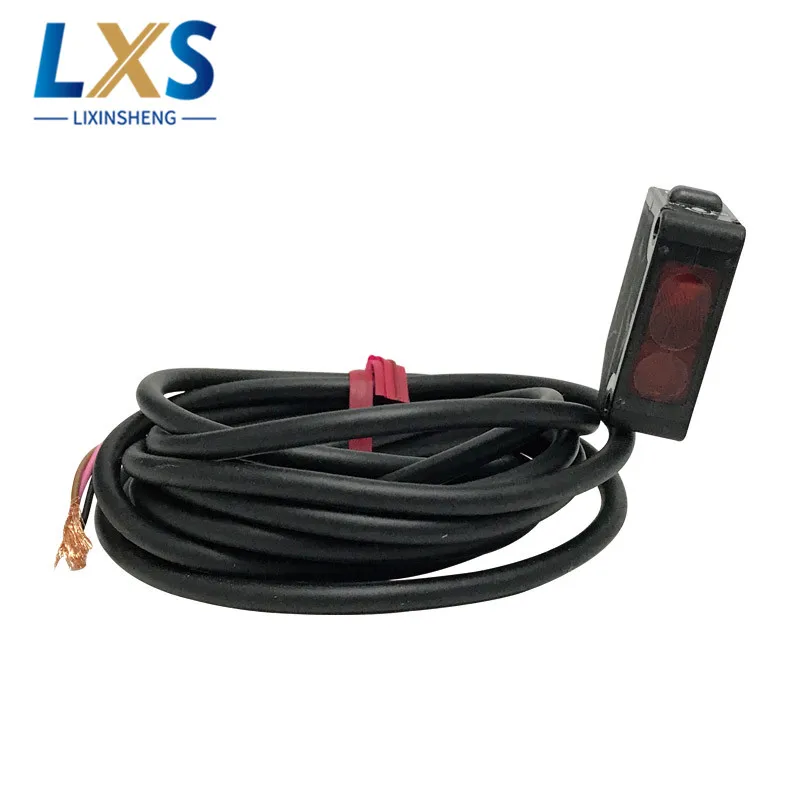

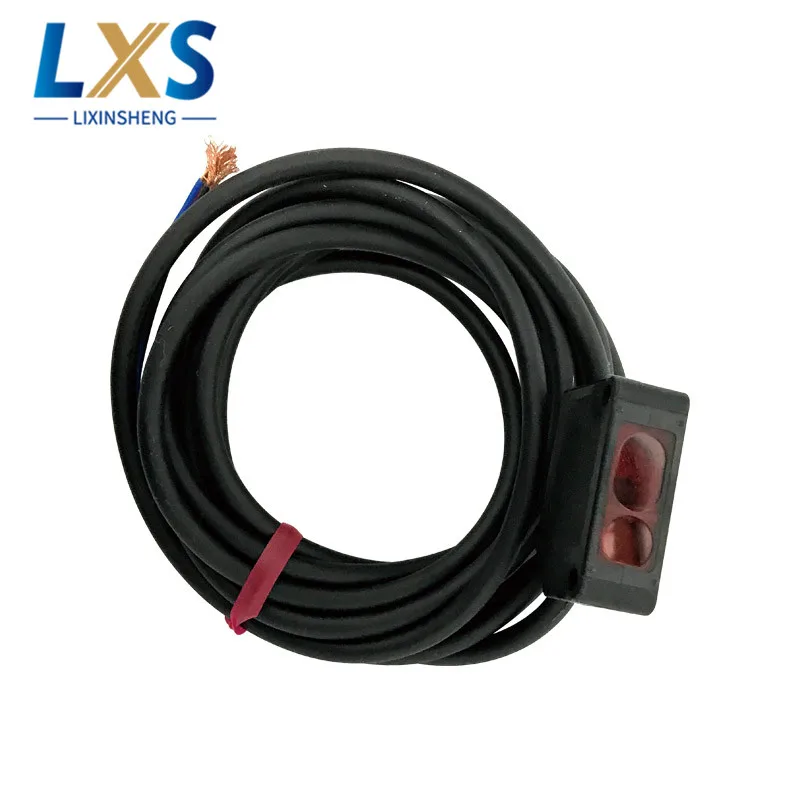

Японский Компактный фотоэлектрический датчик Panasonic (встроенный усилитель) |

Товар

Технические характеристики

Номер продукта

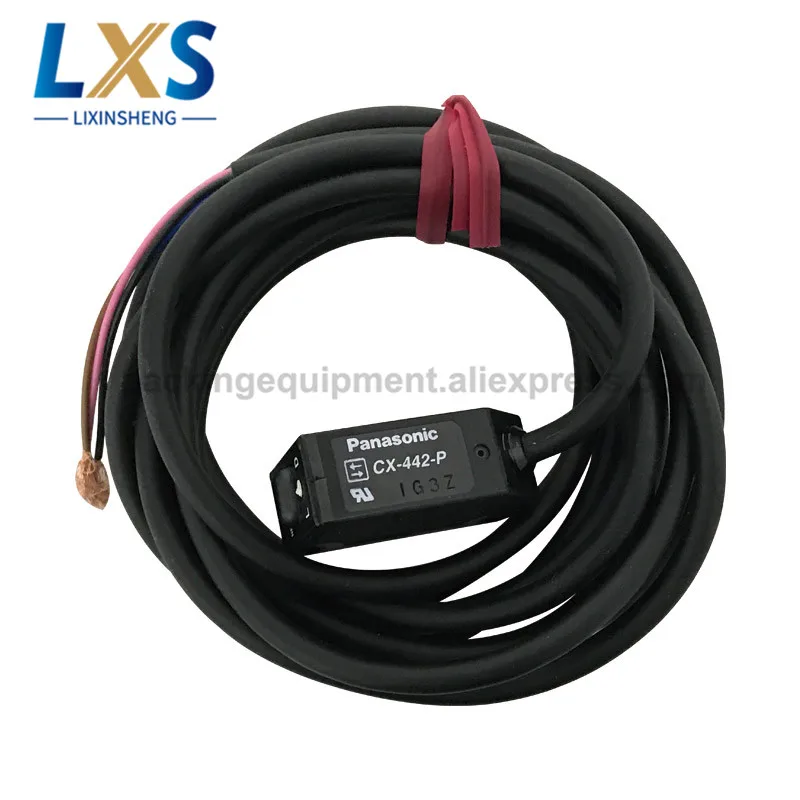

CX-442-P

Номер детали

CX-442-P

Соответствие Директиве по маркировке CE

Директива EMC, Директива RoHS

Регулируемый диапазон

От 40 до 300 мм от 1,575 до 11,811 дюймов

(Примечание) регулируемый диапазон обеспечивает максимальный диапазон срабатывания, который может быть

Установите регулятор расстояния. Датчик может обнаруживать объект 0,079 2 мм

[CX-444(-P): 15 мм 0,591 дюйма, CX-442(-P): 20 мм 0,787 дюйма] или более.

Диапазон обнаружения

(С белой неглянцевой бумагой)

От 20 до 300 мм от 0,787 до 11,811 дюймов

Гистерезис

5% или меньше расстояние передачи данных (с белого цвета, глянцевая бумага)

Повторяемость

Вдоль оси обнаружения: 1 мм 0,039 дюйма или меньше, перпендикулярно оси обнаружения:

0,2 мм 0,008 или меньше (с белого цвета, глянцевая бумага)

Напряжение питания

От 12 до 24 В постоянного тока плюс или минус 10% пульсация P-P 10% или меньше

Потребление тока

20 мА или меньше

Выход

PNP открытый коллекторный транзистор

-Максимальный ток источника: 100 мА

-Прикладное напряжение: 30 В постоянного тока или меньше (между выходом и + в)

-Остаточное напряжение: 2 в или меньше (при исходном токе 100 мА),

1 В или меньше (при исходном токе 16 мА)

Выход: Выходная работа

Переключаемый или Обнаружение-ВКЛ или Обнаружение-ВЫКЛ

Выход: защита от короткого замыкания

Включен

Время отклика

1 мс или меньше

Рабочий индикатор

Оранжевый светодиодный (загорается при включении выхода)

Индикатор стабильности

Зеленый светодиодный (загорается при стабильном рабочем состоянии)

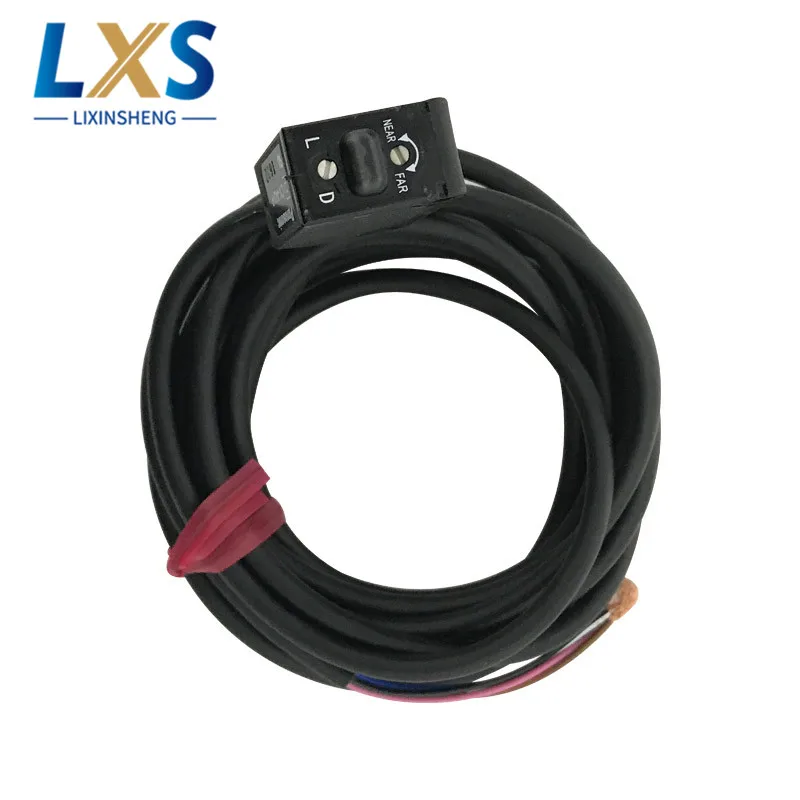

Регулятор расстояния

Механический регулировщик 5 оборотов

Режим чувствительности

Функции BGS / FGS переключаются с проводкой входного сигнала чувствительного режима

Автоматическое взаимодействие

Функция предотвращения

Включен

(Примечание) обратите внимание, что обнаружение может быть нестабильным в зависимости от условий монтажа

Или чувствительного объекта. В том состоянии, что этот продукт установлен,

Убедитесь, что проверили работу с фактическим чувствительным объектом.

Защита

IP67 (IEC)

Температура окружающей среды

От-25 до + 55 ℃-от 13 до + 131 ℃ ℉ (не допускается конденсация росы или Обледенение),

Хранение: от-30 до + 70 ℃ -22 до + 158 ℃ ℉

Влажность окружающей среды

Размер от 35 до 85% RH, хранения: от 35 до 85% RH

Освещенность окружающей среды

Лампа накаливания светильник: 3000 лк или меньше на светильник-получение уход за кожей лица

Напряжение в режиме ожидания

1000 в переменного тока для через минуту. Между всеми поставить клеммы соединены вместе и корпус

Сопротивление изоляции

20 MOhm, или более, с 250 V DC megger между всеми подключенными клеммами питания

Вместе и корпус

Сопротивление вибрации

Частота от 10 до 500 Гц, 3 мм 0,118 амплитуды в направлениях X, Y и Z в течение двух часов каждый

Ударопрочность

500 м/s2acceleration (прибл. 50 г) в направлениях X, Y и Z три раза каждый

Излучающий элемент (модулированный)

Красный светодиодный

Излучающий элемент (модулированный):

Длина волны пикового излучения

650 нм 0,026 мил

Диаметр пятна

Ø15 мм Ø0.591 примерно (на расстоянии 300 мм 11,811 дюйма)

Материал

Корпус: ПБТ (полибутилентерефталат)

Передняя крышка: поликарбонат

Крышка индикатора: поликарбонат

Кабель

0,2 mm24-core ХЛ кабель 2 м дает разрешение изображения 6,562 футов в длину

Удлинитель кабеля

Расширение памяти до всего 100 м 328,084 ft-это возможно с 0,3 mm2 или более кабель.

Вес

Вес нетто: около 55 г

Вес брутто: около 65 г
