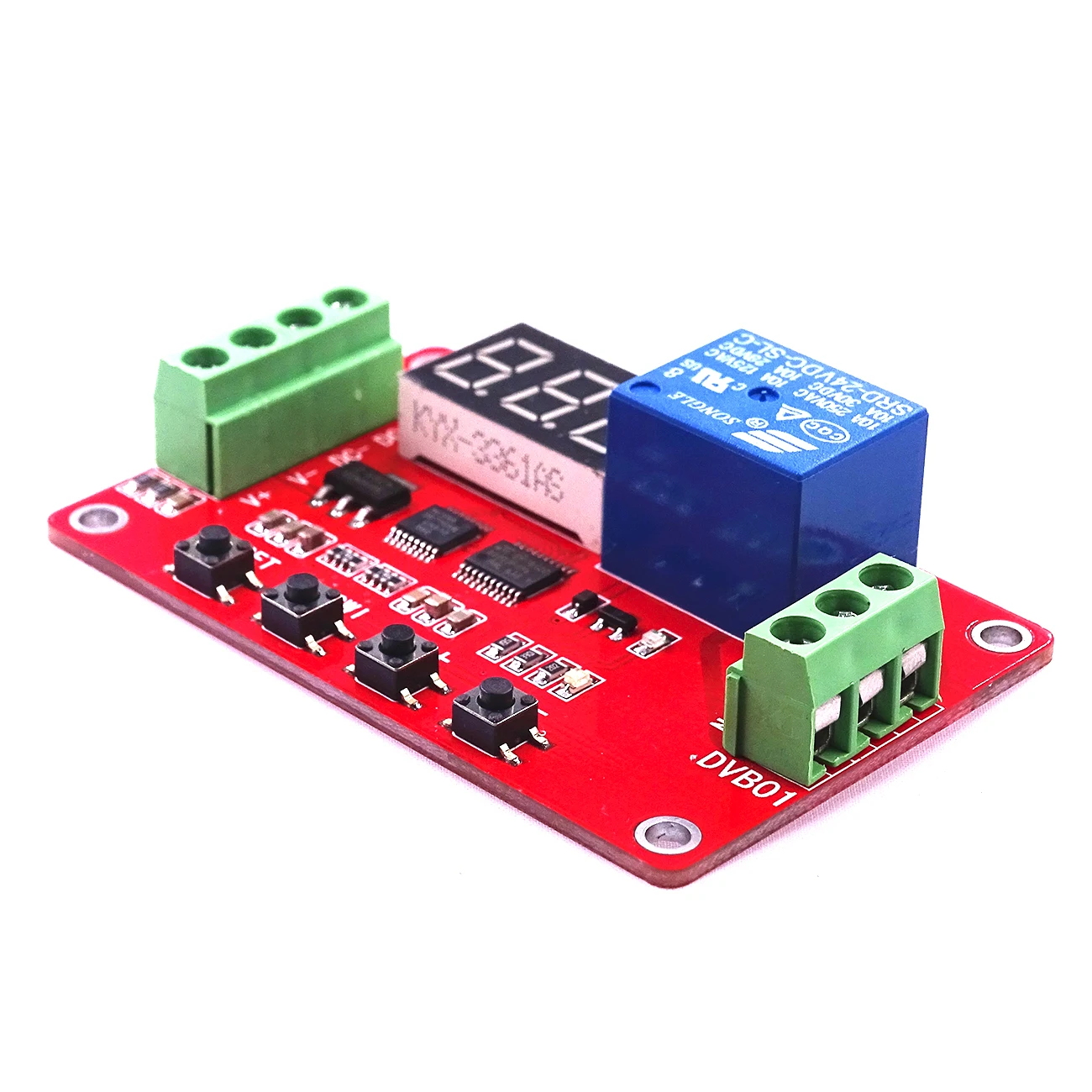

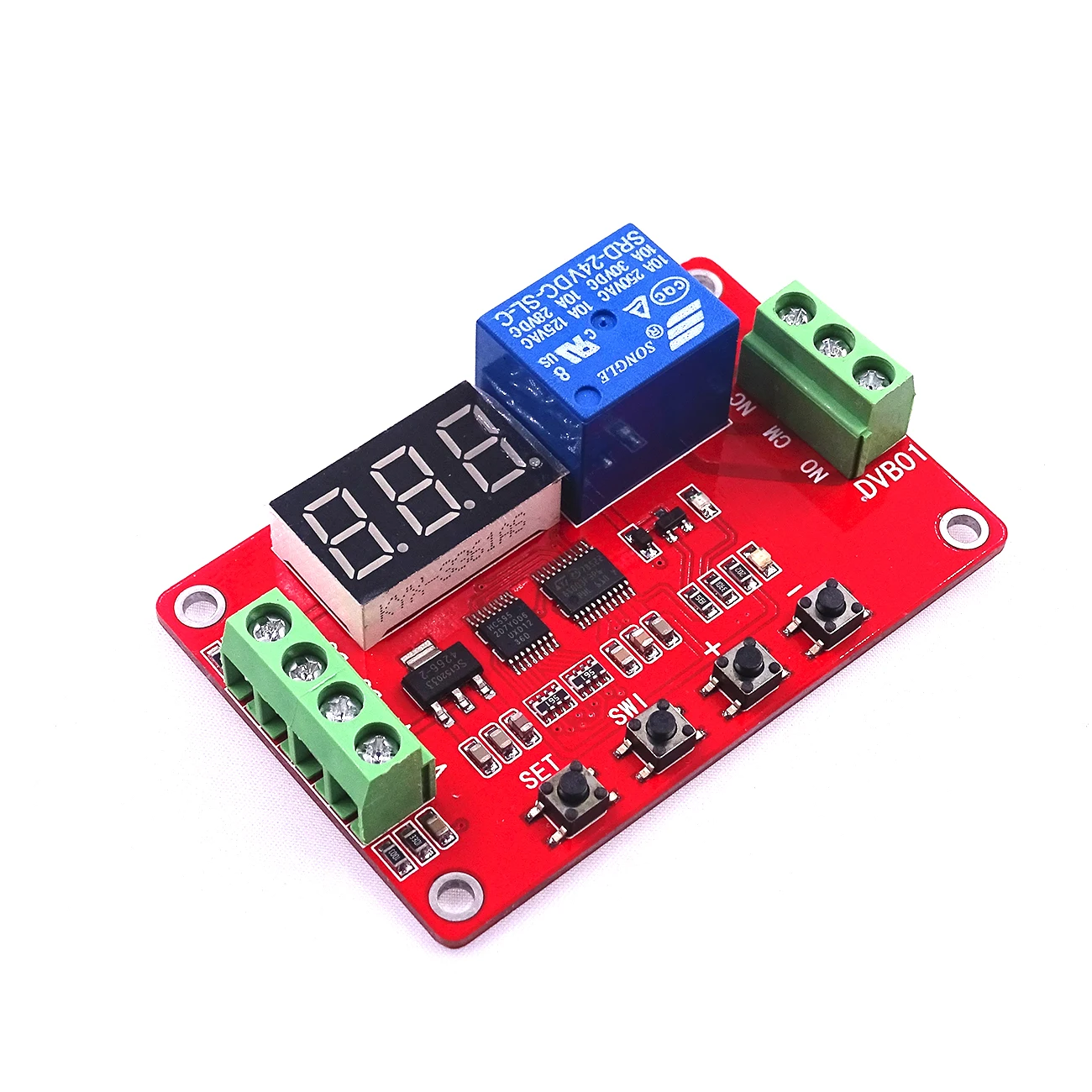

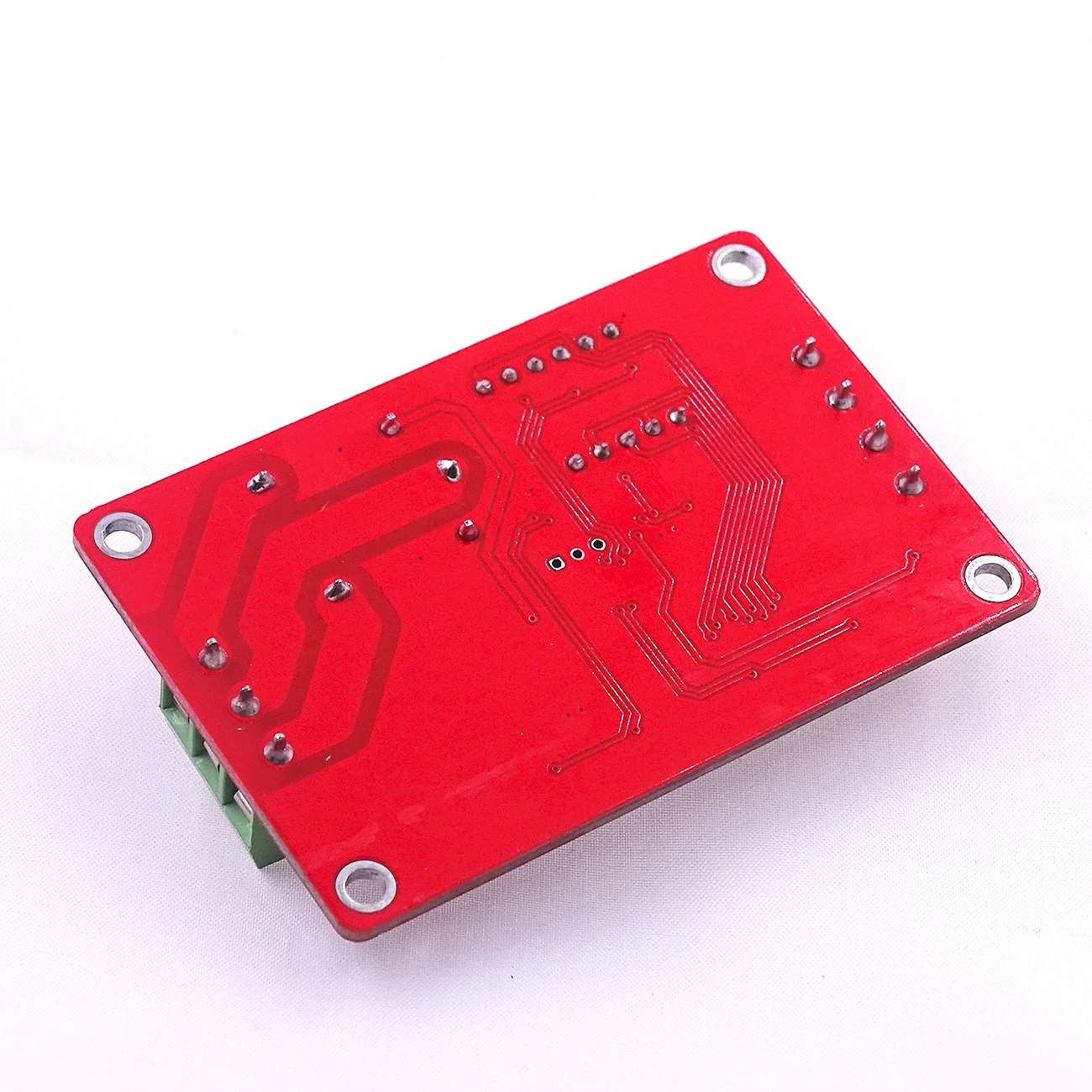

Цифровой дисплей DVB01 датчик напряжения на окна монитор выгрузки двойной концевой

Цифровой дисплей DVB01 датчик напряжения на окна монитор выгрузки двойной концевой

Модуль мониторинга напряжения-это многофункциональный контроллер контроля напряжения, который использует промышленный микроконтроллер в качестве основного блока управления с широким диапазоном измерений и высокой точностью. Контроллер предопределяет 5 различных функций и может настроить и добавить другие конкретные функции в соответствии с запросами пользователя.
Модуль изготовлен из натуральная кожа, острый носок, высокое качество компонентов и обработанные с стабильную работу. Он может быть широко использован в различных измерениях напряжения и приложений контроля.

Особенности:
1. Обеспечить 5 функций для пользователей, чтобы выбрать, чтобы удовлетворить больше потребностей приложения;
2. Пользователь может установить верхний лимит напряжения и нижний лимит напряжения;
3. Диапазон измерения 0-100 (постоянный ток) точность измерения +/-0,1 V;
4. Увеличьте автоматическую функцию энергосбережения, пользователь может настроить ее автономно;
5. Все параметры настройки могут быть сохранены автоматически, и содержимое настройки не будет потеряно, когда питание выключено.
6. Новое нажатие, 0-99,9 секунд, задержка нажатия и 0-99,9 секунд, функция отключения.

Функция модуля
Функция 1:
Измерение напряжения: выберите эту функцию, реле не будет работать, и цифровая трубка Отображает текущее измеренное напряжение;
Функция 2:
Наблюдение за зарядкой: в том случае, если измеренное напряжение ниже нижнего предела напряжения, реле тянет, верхний предел напряжения; Стоит дороже, и реле Отключено;
Функция 3:
Мониторинг разряда: Когда измеренное напряжение выше, чем Верхнее предельное напряжение, реле тянется, ниже, чем более низкое предельное напряжение, и реле Отключено;
Функция 4:
Интервал в интервале: Когда измеренное напряжение находится между верхним и нижним лимитом, реле закрыто, а реле отключено в других случаях;
Функция 5:
Интервал внешнего натяжения: Когда измеренное напряжение ниже, чем более низкое предельное напряжение, или измеренное напряжение выше, чем Верхнее предельное напряжение, реле тянется; В других случаях, реле отключен.

Совет: контроллер автоматически определит, какое из предустановленных напряжений V1 и V2 является верхним лимитным напряжением в соответствии с различными функциями, что является более низким лимитным напряжением, И пользователь не должен беспокоиться о том, кто большой и кто первый.

Во-вторых инструкция по эксплуатации
Пользователь может выбрать режим работы через кнопку и дисплей, а также другие параметры. После установки всех параметров, они могут быть сохранены автоматически, и питание не будет потеряно.
Пользовательских параметров: есть 6 Виды параметров, что может быть набор, которые являются P0-P5 соответственно. От P0 до P5, соответственно, представляют имена из шести параметров. Конкретные значения параметров заключаются в следующем:
P-0 (функция): значения параметров F-01 для F-05, функция соответствующий функция до 5 лет;
P-1 (V1 настройки напряжения): значения параметров 0,0 V до 99,9 V;
P-2 (V2 настройки напряжения): значения параметров 0,0 V до 99,9 V;
P-3 (коррекция напряжения): цифровая трубка мигает вместе, чтобы отобразить значение измеренного тока. Нажмите + или, чтобы изменить значение напряжения.
P-4 (опускается на дно время задержки T1): 0,1-99,9 секунд; Реле будет забрать только в том случае, если всасывания состояние обнаруживаются в непрерывном T1 время;
P-5 (время задержки выключения T2): 0,1-99,9 секунд; Реле будет отключен в тех случаях, когда без застежек в выявлении для непрерывного T2 время;

1, режим работы:
После включения, он входит в рабочий режим, и цифровая трубка Отображает текущее измеренное напряжение.
1,1 короткое нажатие [набор], дисплей будет выключен, но программа работает нормально, нажмите, чтобы вернуться на дисплей; После выключения дисплея, модуль больше не будет распознавать другие 3 кнопки;
1,2 нажмите и удерживайте кнопку [ИСО], цифровая трубка будет мигать дважды как единое целое, что означает, что он переходит в режим экономии энергии. После входа в режим энергосбережения, если кнопка не работает в течение 10 секунд, дисплей цифровой трубки будет отключен, но программа работает нормально. Нажмите кнопку [SET], чтобы временное восстановление дисплея. После восстановления цифрового дисплея нажмите кнопку [SWI], чтобы выйти из режима автоматической энергосбережения. Цифровая трубка мигает 3 раза, указывая, что установка успешно.
1,3 нажмите и удерживайте [набор], чтобы перейти в [Режим настройки];
2, режим настройки:
Нажмите кнопку [SET] в рабочем режиме, чтобы открыть интерфейс выбора параметров (P0 to P5) в режиме настройки. В это время все функции замедляются; После выхода из режима настройки модуль сразу же запустит выбранную функцию.
Интерфейс выбора параметров: после входа в режим настройки, цифровая трубка будет отображать «P-0», указывая, что Выбранный в настоящее время параметр P0 (короткое нажатие)
[ИСО] может для переключения между шестью параметры P-0 для P-5), нажмите на кнопку [комплект] ключ для ввода параметра установка значения интерфейс P0. В этот момент вы можете увидеть конкретное значение параметров (мигает цифровая трубка), а затем нажмите [SET], чтобы вернуться к интерфейсу выбора параметров.
2,1 короткое нажатие [SET], чтобы перейти в интерфейс настройки параметров;
2,2 короткое нажатие [SWI], Выбор параметров, вы можете выбрать 6 именов параметров от «P-0» до «P-5»;
2,3 нажмите и удерживайте [набор], чтобы сохранить параметры, выйти из режима [Настройки] и одновременно перейти в [Рабочий режим];
Интерфейс настройки параметров: в тех случаях, когда цифровая трубка отображает 6 параметры P-0 для P-5, нажмите [комплект], чтобы войти в соответствующий интерфейс настройки параметров. В это время будет мигать цифровое подвесное устройство, указывая, что цифра может быть изменена, нажмите кнопку [SWI], чтобы включить положение мигающей цифровой трубки.
2,4 короткое нажатие [SWI] для переключения мигающей цифровой трубки (однозначный десятизначный переключатель);
2,5 короткое нажатие [+] Значение проблескового цифрового туба плюс 1, добавьте в 9 стоп;
2,6 короткое нажатие [-] значение на экране одни мигающие цифровая трубка уменьшается на 1 и снижена до 0 до остановки;
2,7 короткое нажатие [SET] для возврата к интерфейсу выбора параметров;
2,8 нажмите и удерживайте [набор], чтобы сохранить параметры, выйти из режима [Настройки] и одновременно перейти в [Рабочий режим].

Три электрических параметров
Рабочий ток: менее 90 мА при 5 В (менее 12 мА, когда реле не работает, менее 3 мА, когда дисплей выключен)
Менее 50 мА при 12 В (менее 12 мА, когда реле не работает, менее 3 мА, когда дисплей выключен)
Менее 35 мА при 24 В (менее 12 мА, когда реле не работает, менее 3 мА, когда дисплей выключен)
Рекомендуется Рабочая температура: -20 °C - 60 °C (Предельный Диапазон-30 °C - 70 °C)
Диапазон измерений: 0-99,9 В
Грузоподъемность: реле, как правило, открытие порта Максимальная нагрузка: постоянный ток 0-30 В/10 А, переменный ток 0-250 В/10 А
Реле, обычно закрытый порт, Максимальная грузоподъемность: постоянный ток 0-28 В/10 А, переменный ток 0-125 В/10 А

Четыре интерфейсный модуль
Модуль напряжение на входе: постоянный ток 4-проводной интерфейс, все интерфейсы имеют клеммные колодки для удобства пользователей
1, постоянный ток +: постоянный ток, положительный блок питания
2, постоянный ток-: постоянный ток, отрицательное питание
3, в +: измерение положительного напряжения
4, в-: измерение отрицательного напряжения
Нагрузки Реле Выход: 3-х проводное интерфейс, все терминалы имеют клеммные колодки
1, NO: реле, как правило, открытый интерфейс, реле привешивается до всасывания, после того, как всасывание короткое с помощью COM
2, COM: реле, общий интерфейс
3, NC: реле, как правило, замкнутый интерфейс, короткое замыкание с COM перед входом реле, и поплавок после всасывания

Пять размер модуля
Размеры: 67 мм * 44 мм * 20 мм (длина * ширина * высота)
