Обзор

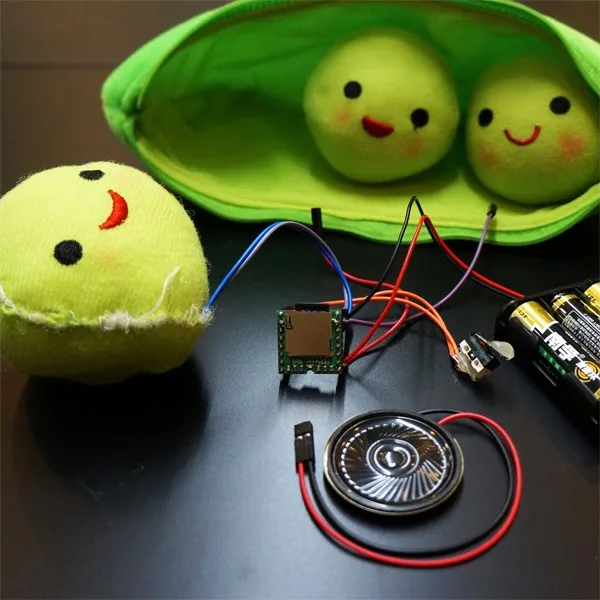

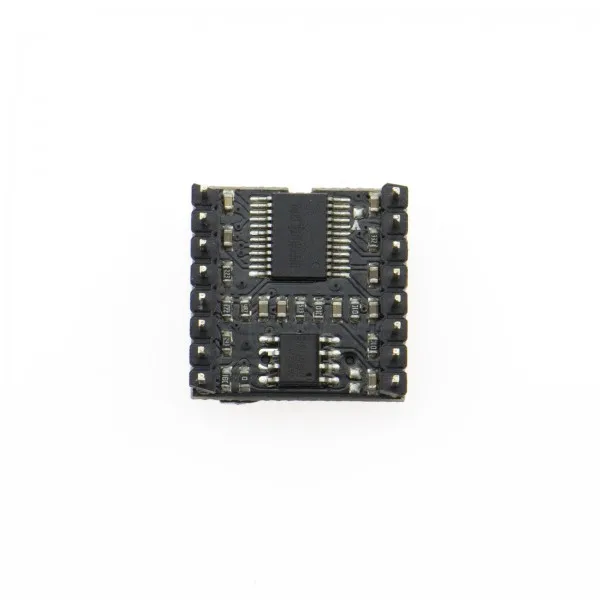

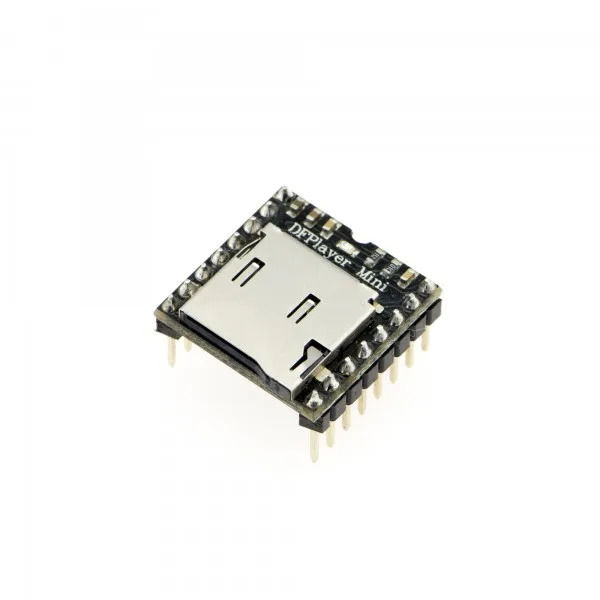

Dfplayer Mini-это небольшой и дешевый MP3 модуль, который может подключать колонки напрямую. Модуль может использоваться отдельно с аккумулятором питания, громкоговорителем и ключом или управляться через последовательный порт, в качестве модуля Arduino uno или любого микрокомпьютера с одним чипом с последовательным портом. Сам модуль прекрасно интегрирует жесткое декодирование MP3, WAV и wma. В то же время программное обеспечение поддерживает драйвер tfcard и файловую систему FAT16 и FAT32. Он может воспроизводить указанную музыку и как воспроизводить музыку и другие функции с помощью простых инструкций последовательного порта, без утомительной работы снизу, простой в использовании, стабильный и надежный.

Примечание: Этот модуль не включает динамики. Если вам нужны динамики, пожалуйста, сделайте фотографию ссылки ниже.

[计] Технические характеристики

1. Поддерживаемая частота дискретизации (кГц): 8/11,025/12/16/22.05/24/32/44.1/48
2, 24-битный ЦАП выход, динамическим диапазоном, поддержка: 90dB, отношение сигнал-шум поддержка: 85dB
3, полная поддержка FAT16, FAT32 файловой системы, до 32G поддержка tf-карты, поддержка 32G USB stick, 64M байт SN. NORFLASH
4. Доступны несколько режимов управления. Режим управления IO, режим последовательного порта, режим управления ключом ad
5. Функция вставки языка вещания, которая может приостановить воспроизведение фоновой музыки. После воспроизведения рекламы вернитесь к фоновому звуку, чтобы продолжить воспроизведение
6. Аудио данные сортируются по папкам, поддержка до 100 папок, и 255 треков могут быть распределены по каждой папке.
7. Уровень 30 Регулировка громкости, уровень 6 EQ регулируемый

Применение

1. Бортовое навигационное голосовое вещание
2, осмотр транспорта шоссе, голосовая подсказка
3. Голосовая Подсказка для проверки безопасности на железнодорожной станции и автобусной станции
4. Голосовые советы для управления электричества, связи и финансовых услуг
5. Голосовая Подсказка для проверки входящего и выходного канала транспортного средства
6.** голосовые подсказки для каналов пограничного контроля
7, многоканальная Голосовая сигнализация или оборудование
8. Голосовое уведомление для безопасного вождения электрического экскурсионного транспортного средства
9. Автоматическая сигнализация неисправности механического и электрического оборудования
10. Предупреждение пожарной сигнализации
11. Автоматическое Вещательное оборудование

Схема расположения выводов

Рабочий режим

1) режим последовательного порта
Модуль поддерживает асинхронный режим последовательной связи и принимает команды управления через последовательный порт
Формат последовательной инструкции

Инструкция по серийному контролю

2) Режим ключа Ad
Модуль также поддерживает управление клавишами AD, заменив традиционную матричную клавиатурную стыковку, которая имеет преимущество в использовании все более мощных возможностей MCU AD. Дизайн простой, но не простой, наш модуль по умолчанию конфигурации 2 AD порта, 20 клавиш распределения сопротивления.

Схематическая схема использования ключей

3) Режим IO
Этот модуль также поддерживает простой режим IO

Сигнальная схема провода

Код образца

/* 2014-01-07 от lisper
Модуль управления через последовательный порт управления
. *. Mp3TF mp3TF mp3TF.h.
* Тест на UNO
*
. * . . . DF创客社区
*/

# Включая

Mp3TF mp3tf = mp3TF ();

/
Настройка пустоты () {
Mp3tf. init (& Serial);
Серийный. Старт (9600);
/Serial1.begin (9600);
}

/
Пустая петля () {
Mp3tf. play ();
Задержка (5000);
Mp3tf. next ();
Задержка (5000);
Mp3tf. Предыдущий ();
Задержка (5000);
Mp3tf. play (4);
Задержка (5000);
Mp3tf. Пауза ();
Задержка (5000);
}

/Bc015
* Mp3TF mp3tf = mp3TF ();
* UNO:
* Серийный. Старт (9600);
* Mp3tf. init (& Serial);
* LEONARDO:
* Serial1.begin (9600);
* Mp3tf. init (& Serial1);
*
* Функция:
. *. Mp3tf. Play (); . 播放一次
& Nbsp; * & nbsp; mp3tf.play (1);& nbsp; Играть первую песню
& Nbsp; * & nbsp; mp3tf.play (3); & nbsp; Воспроизведение третьей песни
* & Nbsp; MP3 TF. Пауза ();& nbsp;
& Nbsp; * & nbsp; mp3tf. Стоп ();& nbsp; Остановка
& Nbsp; * & nbsp; mp3tf.next ();& nbsp; Следующая песня
Snbsp; mp3tf. Предыдущий (; snbsp; Предыдущая песня
Втулка/

Файл библиотеки Arduino и используйте адрес для загрузки документов:Http://pan.baidu.com/s/1qWx2LL6
