Слабый текущий корпус Компьютерный Вентилятор контроль температуры

Слабый текущий корпус Компьютерный Вентилятор контроль температуры

Моднявка = ckeditor

Тип 1: красная Входная линия + маленький черный зонд 10 см

Тип 2: Большой 4P вход + маленький черный зонд 10 см

Тип 3: большой 4P вход + без зонда

Тип 4: красная Входная линия + без зонда

Классификация Описание:

1. Входная линия: красный и черный шнур питания только welded12vположительная и отрицательная головка шнура питания, в качестве общего использования. Трехпроводной разъем имеет one2510-3PPlug, используйте d для определения скорости трех проводных вентиляционных портов некоторых материнских плат, интерфейс Big4PThe удобно брать питание от блока питания шасси. 。

2. Температурный Зонд: небольшая короткая головка с Черной головкой, низкая теплоемкость, подходит для тестирования узкого пространства и температуры воздуха, ответ относительно быстрый. Кольцевой зонд упакован внутри кольцевой металлической головки. Диаметр кольца 4.2мм, подходит для крепления винтов на поверхности радиаторов или других нагревательных объектов.

Рабочее напряжение: DC12V доступно in9-14VWork в пределах диапазона

Интерфейс вентилятора: 2510-3P изгиб (игла разделительная 2,54 мм)

Вентилятор ток: 0,8 awithin

Защита: Защита от обратного подключения на входе обратите внимание, что нет защиты от перегрузки на выходе! Обратите внимание, что выход не должен быть коротким замыканием или перегрузкой.

Выходной диапазон привода: 5% -100 некоторые вентиляторы могут не поворачиваться, когда выход низкий. Пожалуйста, отрегулируйте пусковое положение вентилятора.

Рабочая температура:-20 ℃ до 60 ℃

Параметры температурного зонда: NTC 50K B = 3950

Сопротивление температуры зонда: маленький blackhead120 ℃, кольцо Probe110 ℃

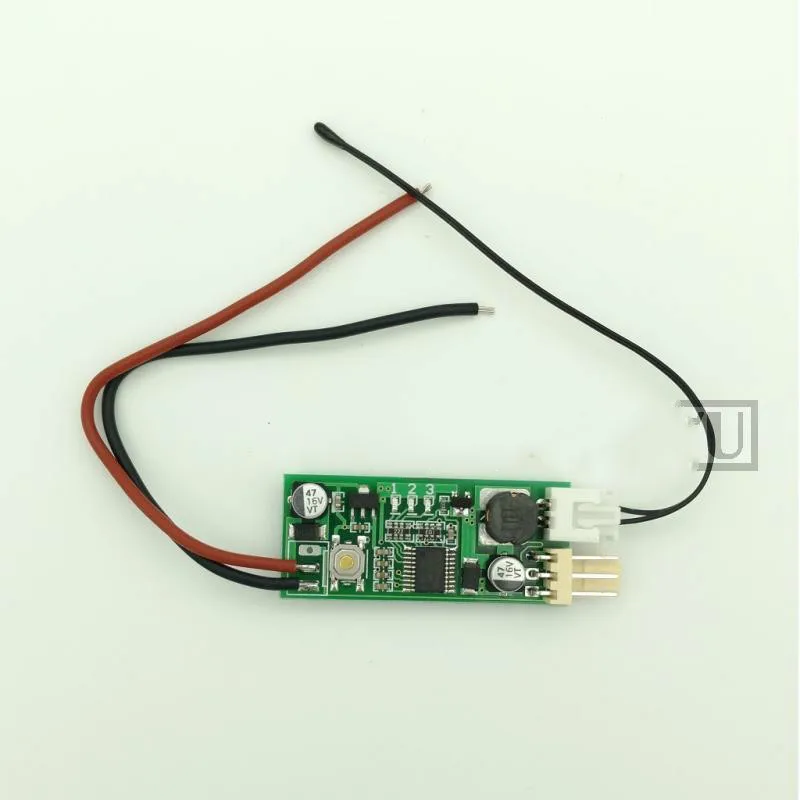

Размер платы: 43 мм * 18 мм * 9 мм (без расширенного интерфейса), интерфейс вентилятора выходит на 8 мм

Установите Заводское значение параметров по умолчанию: низкая скорость 20%, ускорение температуры 30 ℃, ускорение ширины 5 ℃, не Отключите выход. При этом температурном режиме удерживание теплового зонда ладонью ускорится через некоторое время. Зажим датчика похож на вход в armpit.2Full скорость будет достигать в течение нескольких минут. 。

Контроллер разработан как комбинированный режим ручного управления и автоматического контроля температуры.:

1. Чистое руководство, когда датчик температуры не установлен: Нажмите/дважды нажмите (скорость двойного щелчка не слишком быстрая) кнопка вверх/вниз. Продолжайте работать после изменения передач каждый раз 20 секунд автоматически хранит шестерни, 20 в течение seconds2 светильник индикатора будет мигать быстро. (В это время, Неправильный контроль температуры.), когда вспышка остановлена, это означает, что передача была сохранена. 。 не может продолжать увеличиваться/если положение не может продолжать снижаться, 3 / 1 светильник индикатора всегда будет включен. 。

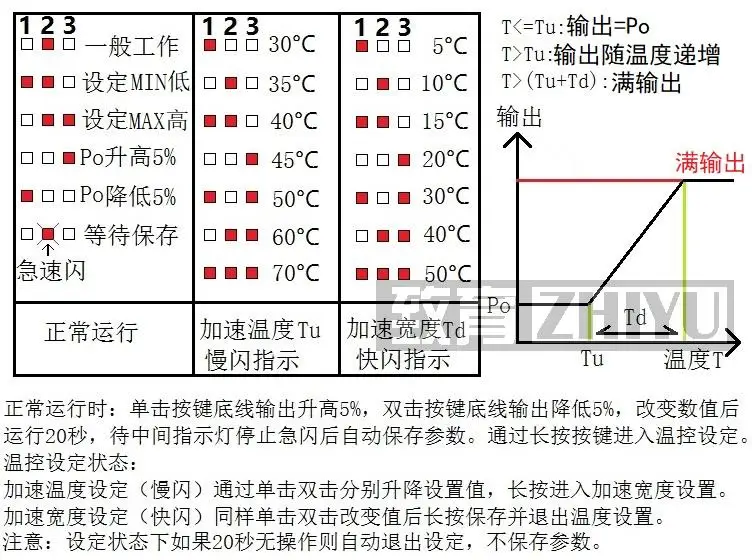

2. После установки температурного зонда скорость ручного регулирования скорости берется в качестве начальной низкой скорости. (Нижняя линия скорости), когда температура превышает ускоряющую температуру, скорость вентилятора ускоряется плавно с повышением температуры. Когда температура достигает и превышает сумму температуры ускорения и ширины ускорения (то есть, Полная температура) время, полная скорость вентилятора. Для получения подробной информации о параметрах настройки температуры ускорения и ширины ускорения см. Следующую схему настройки. Figure1 2 3 номер указывает, что светильник индикатора на плате включен. (Красный), статус уничтожения (белый) отображается в бинарном порядке:

3. Настройка политики отключения вентилятора:

Во-первых, выключите и снимите вентилятор. Нажмите и удерживайте кнопку настройки для включения контроллера. Держите кнопку настроек всегда Пресс и удерживайте кнопку (About3Seconds), отпустите кнопку, пока три светильник стало двойная прошивка в одно и то же время. Светильник индикатора превращается в одиночный светильник с двойной вспышкой, то есть Это означает вход в режим настройки состояния. 。 контроллер разделен на три режима работы, соответствует 1, 2, 3 номера индикатора двойной вспышки, переключатель нажатием кнопки короткий, после настройки, нажмите кнопку в течение длительного времени, чтобы сохранить и выйти из режима настройки и автоматически вернуться в нормальное рабочее состояние. 。 три режима работы:

1. Не закрывайте выход.

2. Ниже, чем температура ускорения 2. Выключите выход при градусах Цельсия.

3. Ниже, чем температура ускорения 5. Выключите выход при градусах Цельсия.
