Дисплей Автомобильный HUD C600 Электронная техника OBD 2 OBD2 проектор скорости

HUD C600 Head Up Display C600 Автомобильный электронный измеритель скорости OBD 2 OBD2 автомобильный дисплей Автомобильный скоростной проектор цифровой бортовой компьютер

HUD короткий для дисплея головы вверх. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение и т. д. на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно считывать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD

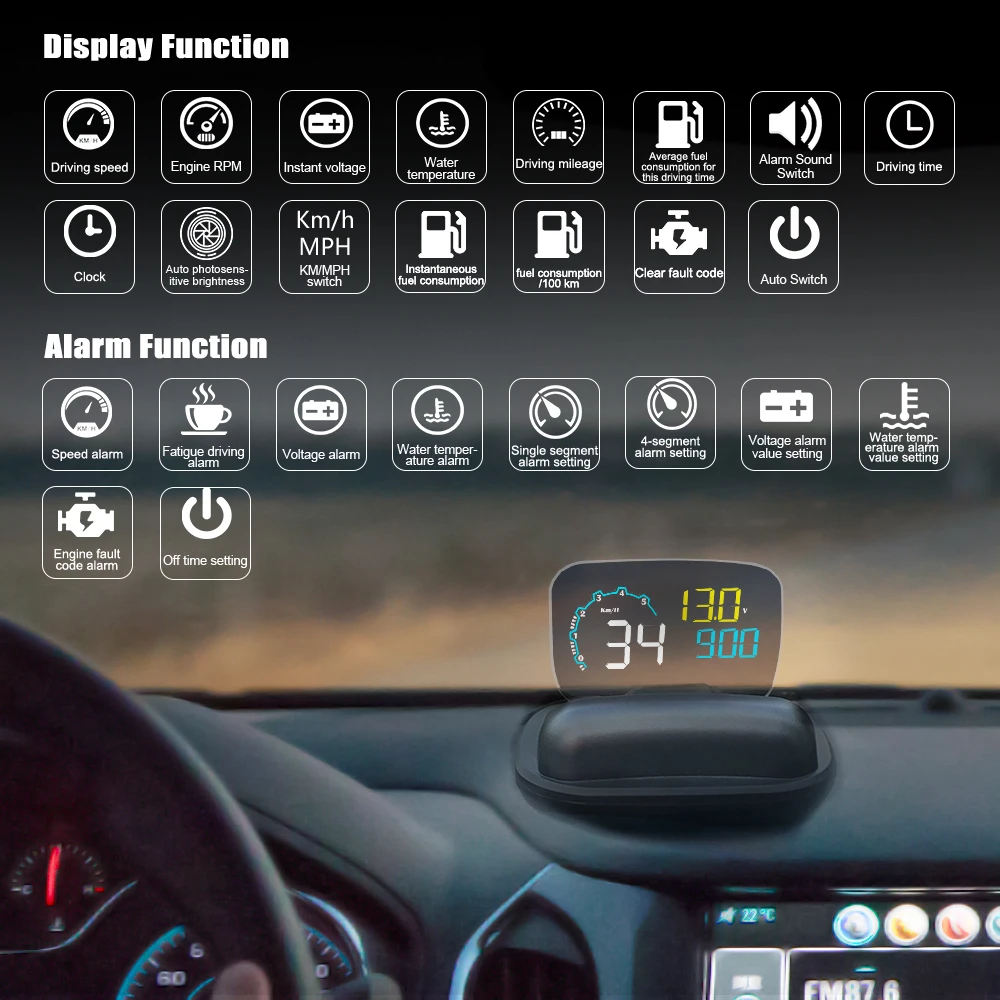

HUD Дисплей функции:

1. Блок скорости (км/ч = километр/час, MPH = миля/час)

2. Об/мин значок

3. Вождения Скорость

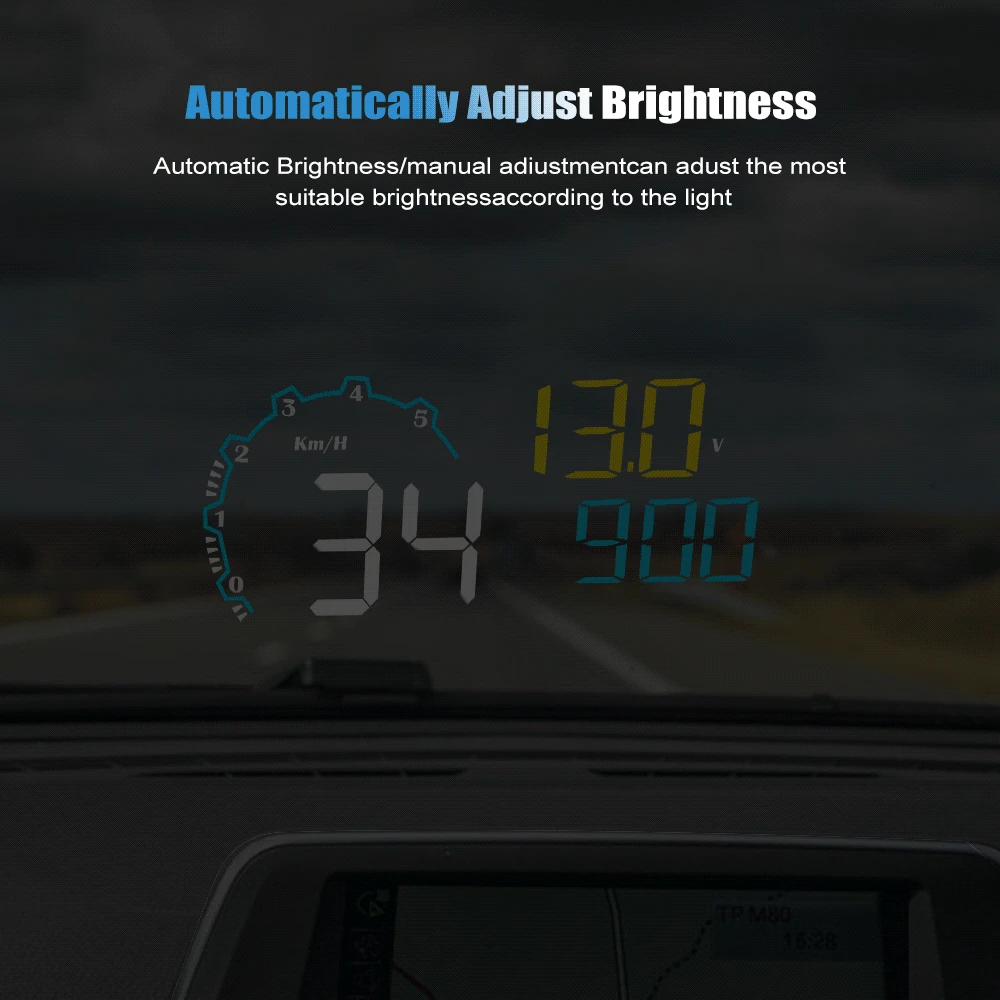

4. Светильник: автоматически регулирует яркость в соответствии с окружающей средой

5. Многофункциональная область 1: напряжение, расход топлива

6. Значок единицы: V = напряжение, LHK = расход топлива (мгновенный расход топлива, мгновенный расход топлива, средний расход топлива на 100 км)

7. Многофункциональная область 2

8. Значок показывает: температуру воды, расстояние поездки, часы, код неисправности, Усталость вождения, ускорение

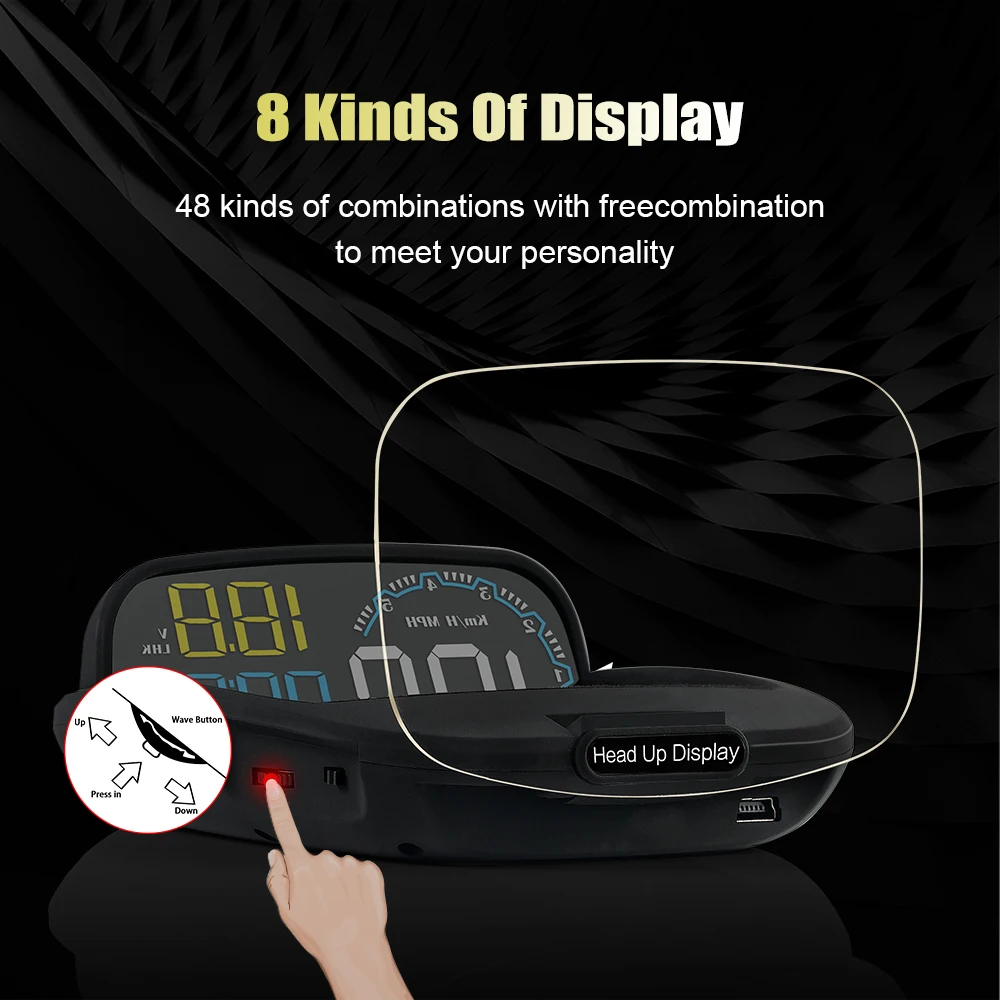

Клавиши функций:

Функции настройки/волновой кнопки: когда кнопка настройки справа (вытяните вверх/Вытяните вниз/Нажмите в)

1. Короткий подъем

(1) переключение многофункциональной области 1: Напряжение батареи/расход топлива

(2) После входа в меню настройки, чтобы добавить значение по умолчанию

2. Короткий вытягивающийся

(1) переключение многофункциональной области 2: Температура воды/одиночное расстояние вождения/одно время вождения/часы/100 км время ускорения/скорость двигателя

(2) После входа в меню настройки, чтобы уменьшить значение по умолчанию

3. Короткое нажатие

(1) Переключение режима отображения

(2) после входа в меню настройки, чтобы добавить Меню

4. Длинная вытяжка: Выключить/включить зуммер

5. Длинный подъем: Все огни будут включены, чтобы устранить код неисправности, сделайте это снова, чтобы сохранить и выйти

6. Длительное нажатие

(1) чтобы войти в меню настроек

(2) Когда закончите регулировку, нажмите на кнопку, чтобы сохранить и выйти

Восстановление заводских настроек:

Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс.

Или найдите меню 16, настройте по умолчанию от 0 до 1, 1 означает завершить сброс фабрики, затем нажмите в 5s, чтобы сохранить и выйти.

Очистите код неисправности:

Когда HUD включен, удерживайте кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделайте это снова, чтобы сохранить и выйти

Выключить/включить зуммер:

Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

HUD настройки:

Для 5s нажмите вертикально и удерживайте кнопку настройки, чтобы войти в настройки меню, нажмите вертикально, чтобы увеличить опцию меню, вверх и вниз, чтобы увеличить или уменьшить значение параметра по умолчанию. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Советы: если автомобиль не будет использоваться в течение недели, отключите оборудование OBD.

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. При включении HUD показывает только напряжение автомобиля и автоматическое отключение после нескольких секунд вождения.

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашения (Европейский регион: после 2003 года, другие регионы: после 2007 года)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD при подключении другого устройства (одна точка и две линии, позиционер, контроль давления в шинах, складной замок окна, ELM27 и т. Д.)

(2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, Пуск одной кнопкой, вход без ключа, удаленный запуск) вызовут крушение

Удалите другие устройства OBD и Выполните сброс заводской настройки.

4. Неточные Скорость

(1) сначала проверьте правильность блока скорости или нет, блок скорости включает км/ч и MPH

(2) Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После настройки, вертикально нажмите в течение 5 секунд, чтобы сохранить его. (пример: если панель приборов показывает 100, и HUD показывает 103, затем измените значение HUD по умолчанию от 107 до 104)

5.Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

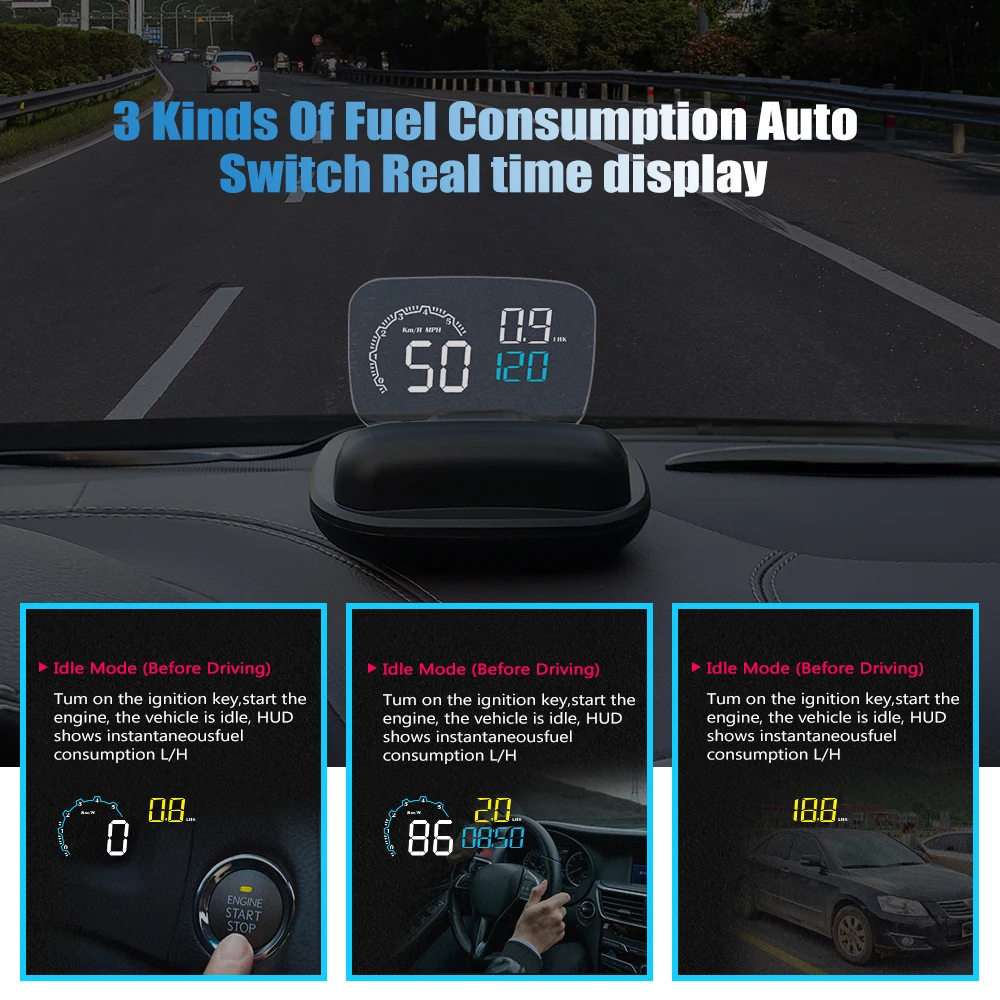

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s

6. Калибровка часов (HUD не может запоминать время, потому что он не содержит батарею. Необходимо сбросить часы после выключения питания.)

Когда HUD включен, удерживайте в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в наборе кнопок в меню 15, потяните вверх, чтобы настроить час, потяните вниз, чтобы отрегулировать минуту, после завершения, удерживайте кнопку в течение 5 секунд, чтобы сохранить и выйти.

7. Автомобили стоп-звезды

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время выключения будет 3 минуты, затем вертикальное нажатие в течение 5 секунд для сохранения и выхода, HUD отключится в течение 3 минут.

8. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (RPM и скорость не выключены)

Вертикальный пресс за 5 секунд, чтобы ввести в меню настройки, короткое нажатие 13 раз в меню 13, параметр по умолчанию 0, вверх или вниз, измените его на 13,2 V или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода.

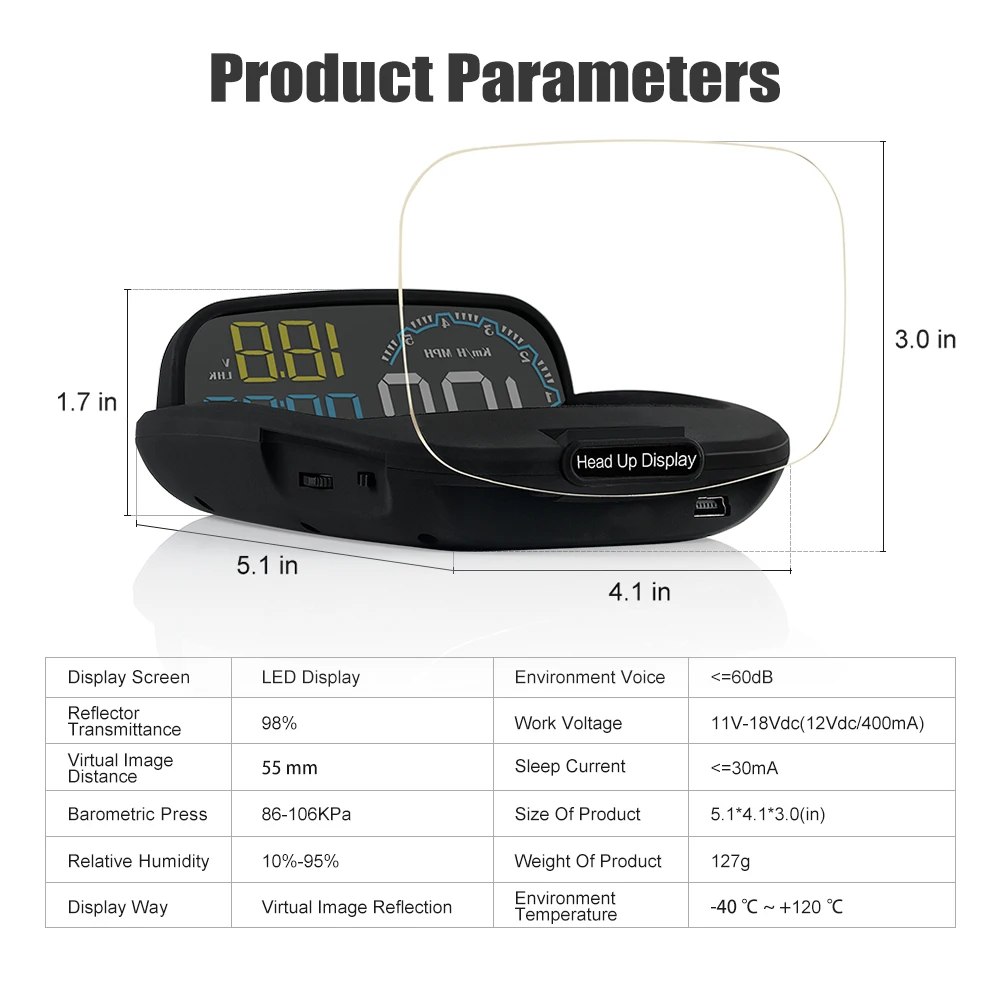

Технические параметры:

1. Температура окружающей среды: - 40 °C- + 120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса:<= 60dB

2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА)

3. Ток сна:<= 30 мА

4. Способ отображения: отражение виртуального изображения

5. Канал отображения: светодиодный дисплей

6. Коэффициент пропускания отражателя: 98%

7. Расстояние виртуального изображения: 55 мм
