DB9 Женский/мужской RS232 UART Переключатель платы DC 12V 232 релейный модуль для PLC LED

DB9 Женский/мужской RS232 UART Переключатель платы DC 12V 232 релейный модуль для PLC LED

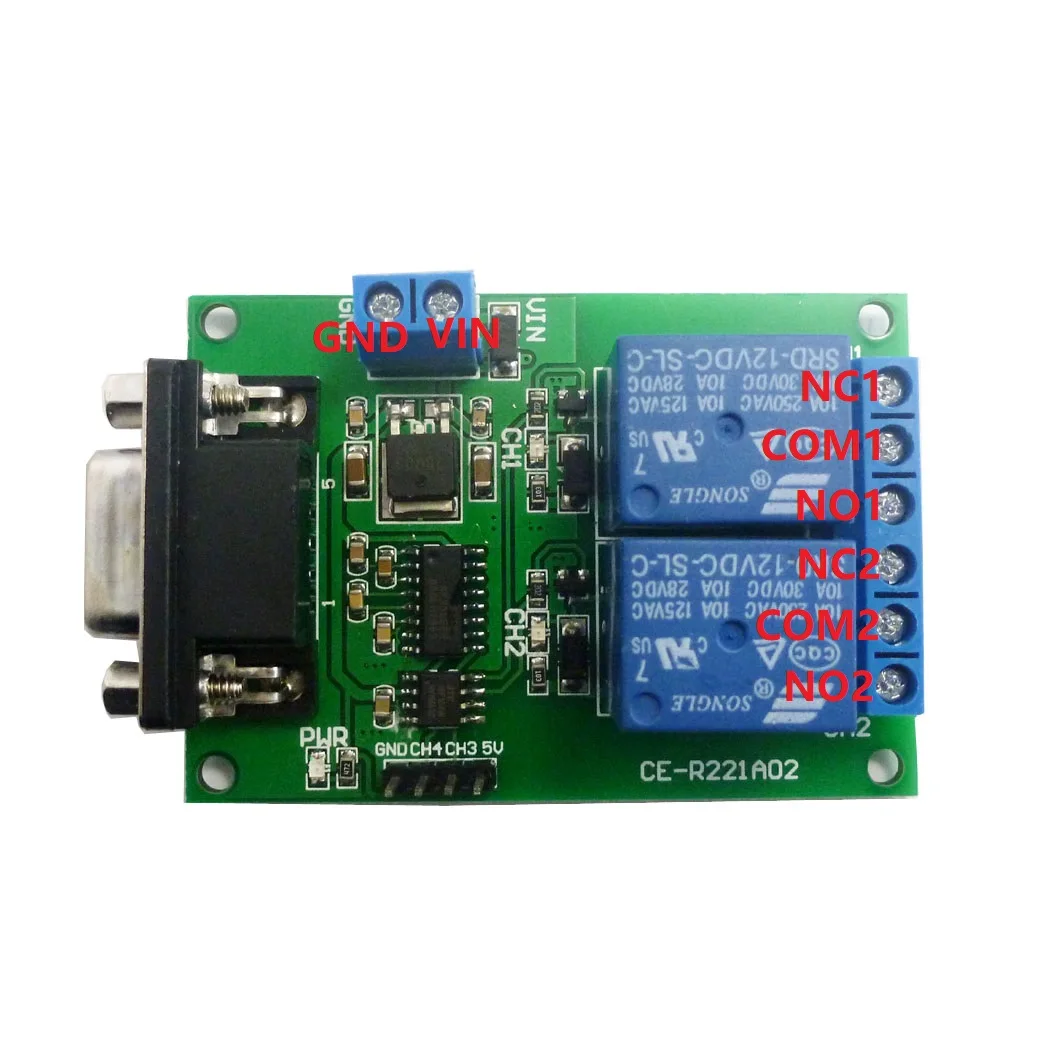

  Название продукта: DB9 Женский/мужской RS232 UART Переключатель платы DC 12 V 232 релейный модуль для PLC LED двигателя       Упаковка в комплекте: 1 x12 В постоянного тока 2 канала RS232 релейная плата (DB9 Женский/мужской интерфейс)       Описание:   2 канала DB9 (женский/мужской) RS232 релейный модуль;   Входная мощность: 12 В постоянного тока (8,5-13,5 В).   Реле управления последовательными портами ПК RS232;   Индикатор питания: светодиодные фонари;   Выходная индикация: релейный выход со светодиодными индикаторами, легко увидеть рабочее состояние реле;   Протокол связи: протокол UART, скорость передачи данных 9600 kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.   Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт.   Размер печатной платы: 71x47мм

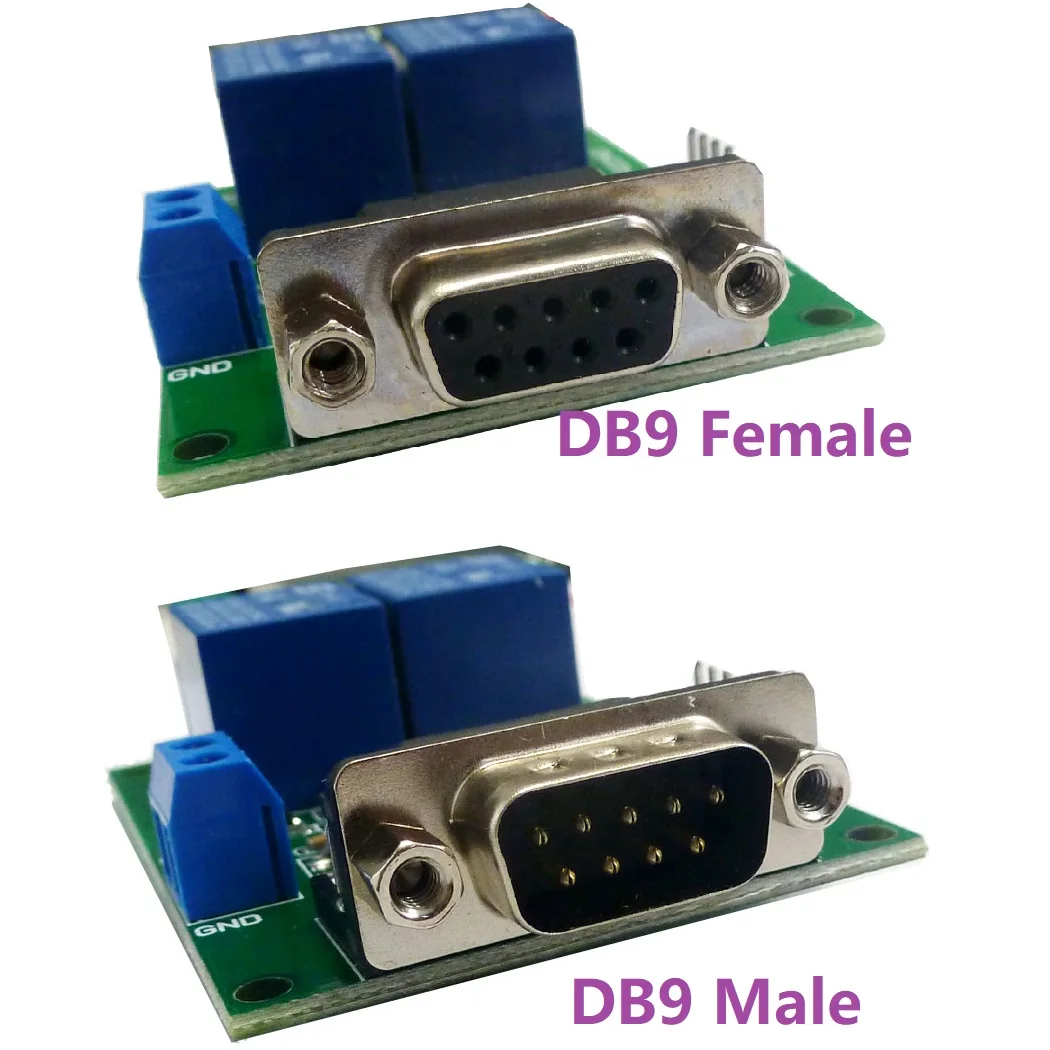

Примечание: Существует два типа интерфейсов DB9.Женские интерфейсы обычно являются распространенными.Пожалуйста, выберите правильный интерфейс DB9.
        1 команды управления:   1. Состояние чтения (чтение satus реле (вкл/выкл)   0x55 0x56 0x00 0x00 0x00 0x00 0x00 0xAB   2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO)   Канал 1: 0x55 0x56 0x00 0x00 0x00 0x01 0x01 0xAD Канал 2: 0x55 0x56 0x00 0x00 0x00 0x02 0x01 0xAE     3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC)   Канал 1: 0x55 0x56 0x00 0x00 0x00 0x01 0x02 0xAE Канал 2: 0x55 0x56 0x00 0x00 0x00 0x02 0x02 0xAF     4. Переключение реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратят COM к NC и наоборот)   Канал 1: 0x55 0x56 0x00 0x00 0x00 0x01 0x03 0xAF Канал 2: 0x55 0x56 0x00 0x00 0x00 0x02 0x03 0xB0     5. Мгновенное реле (COM подключение к NO, отключение после 200 мс)   Канал 1: 0x55 0x56 0x00 0x00 0x00 0x01 0x04 0xB0 Канал 2: 0x55 0x56 0x00 0x00 0x00 0x02 0x04 0xB1     После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает satus of realy.   2 команды возврата     1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO)   Канал 1: 0x33 0x3C 0x00 0x00 0x00 0x01 0x01 0x71 Канал 2: 0x33 0x3C 0x00 0x00 0x00 0x02 0x01 0x72     2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC)   Канал 1: 0x33 0x3C 0x00 0x00 0x00 0x01 0x02 0x72 Канал 2: 0x33 0x3C 0x00 0x00 0x00 0x02 0x02 0x73   Руководство по эксплуатации, пожалуйста, спросите нас после покупки   Применение

Пульт дистанционного управления, система дистанционного измерения;
Беспроводной счетчик ; Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа ;
Система идентификации ;
Сбор данных;
Бытовая техника ;
Расширение ПЛК
Интеллектуальная бытовая техника;
Система мониторинга ребенка;

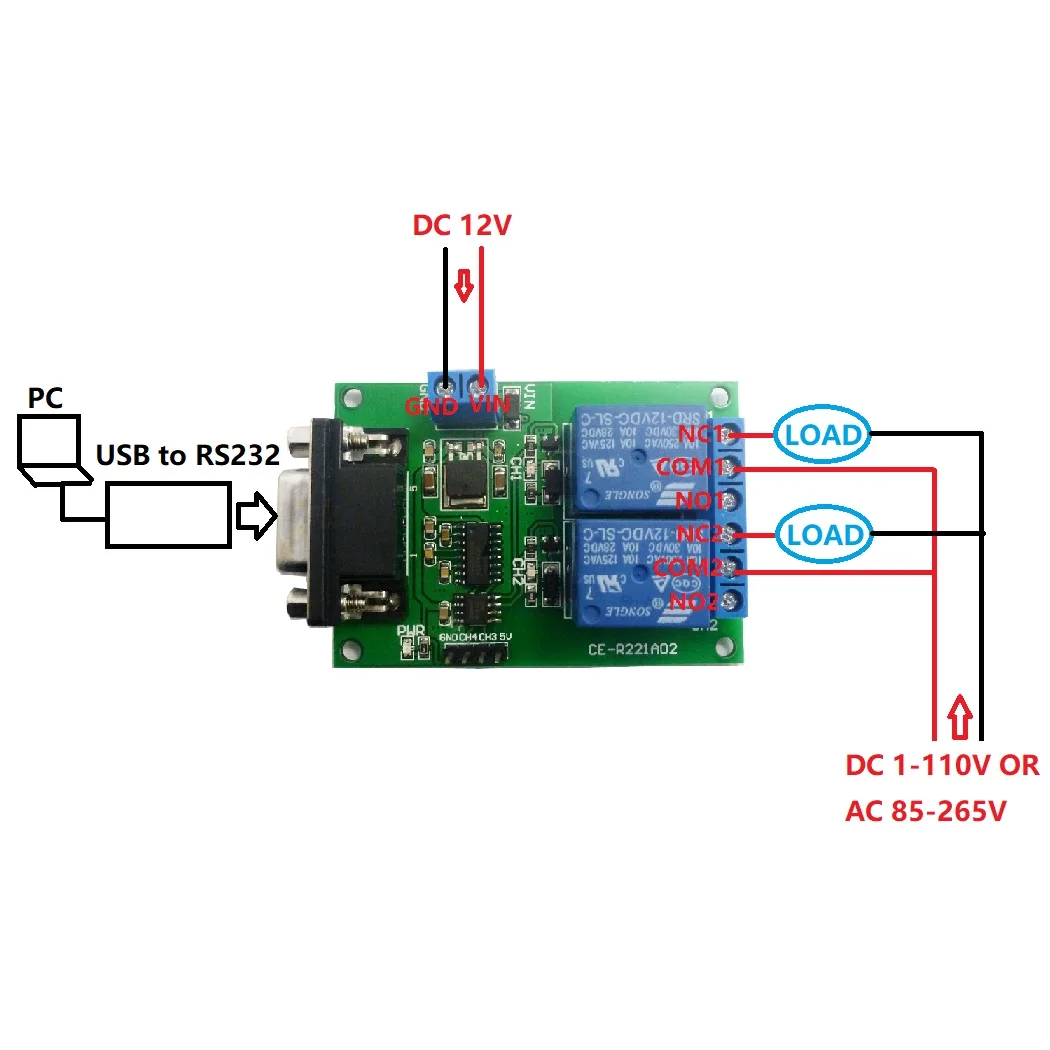

  Тип применения:     Схема управления постоянного тока 1-110 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). ''LOAD'' могут быть светодиодные фонари, вентиляторы, двигатели и другое DC AC оборудование           Тестовое программное обеспечение: (только поддержка win xp (32/62) win 7 (32/62) Операционная система)
