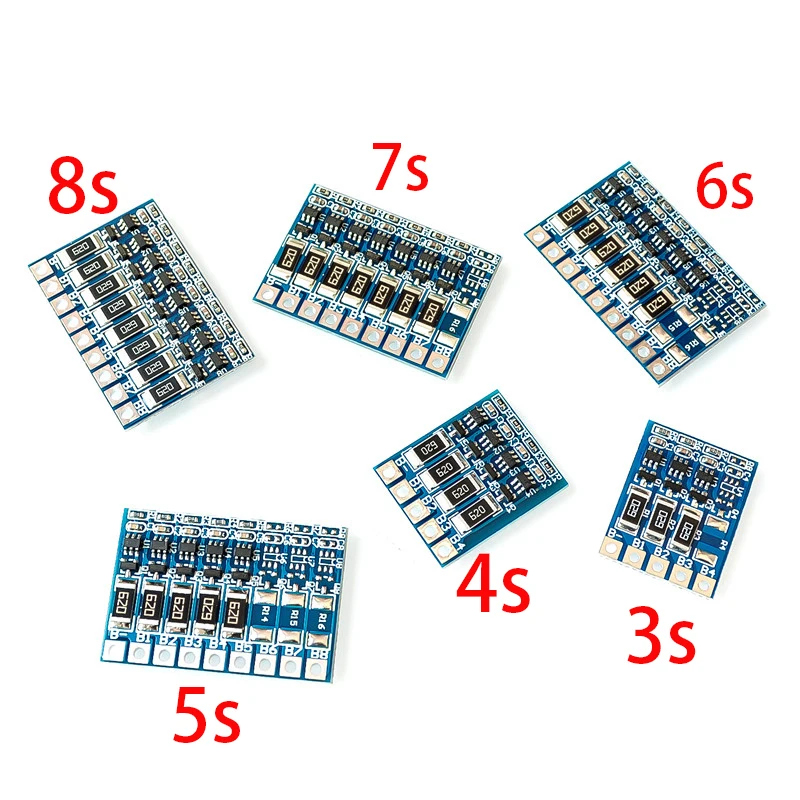

3S 4S 5S 6S 7S 8S 21V 4 2 v литий-ионная балансировочная плата 18650 полная зарядка функция

3S 4S 5S 6S 7S 8S 21V 4 2 v литий-ионная балансировочная плата 18650 полная зарядка функция

3S

Параметр:

Баланс Напряжение для каждого отдельного ячейки: 4,2 V

Баланс тока для каждой ячейки: 66ма

Размер: l25мм * w22мм

Балансировщик-это просто вспомогательная функция, тБалансировка означает, что при зарядке аккумулятора каждая серия батареи должна иметь одинаковое напряжение. В тех случаях, когда одна ячейка напряжение получить 4,2 V, другие клетки не, первая ячейка напряжения разрядится, когда вы будете ждать другие ячейки увеличивается до одной и той же уровне.

Примечание:

Разница внутреннего сопротивления батареи в пределах5 миллиом, Напряжение в пределах0,03 вНапряжение, емкость варьируется в пределах50 мА

Напряжение отключения зависит от параметров BMS.

3S Cnnection Инструкция:

B4 + без подключения

B3 +Подключите аккумулятор;

B2 + Подключите точку между батареей 1 и батареей 2;

В1 + Подключите точку между батареей 2 и батареей 3;

B-подключение батареи отрицательный;

4S 4,2 V

Балансировочная плата подходит для литий-ионного аккумулятора BMS, который без функции баланса, с целью выравнивания функции зарядки литиевой батареи, сделать аккумулятор каждой серии заряда одновременно.

Примечание: балансировочная плата должна использоваться вместе, и BMS не имеет функции балансировки

Параметр:

Баланс Напряжение для каждого отдельного ячейки: 4,2 V

Баланс тока для каждой ячейки: 66ма

Размер: l25мм * w22мм

Балансировщик-это просто вспомогательная функция, тБалансировка означает, что при зарядке аккумулятора каждая серия батареи должна иметь одинаковое напряжение. В тех случаях, когда одна ячейка напряжение получить 4,2 V, другие клетки не, первая ячейка напряжения разрядится, когда вы будете ждать другие ячейки увеличивается до одной и той же уровне.

Примечание:

Разница внутреннего сопротивления батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА

Напряжение отключения зависит от параметров BMS.

Примечание: балансировщик начинает балансировки в тех случаях, когда одна ячейка получить 4,2 V, отрезной Напряжение размеры указаны в соответствии с BMS, но отсекающее напряжение bms требует более 4,25 в, что намного лучше.

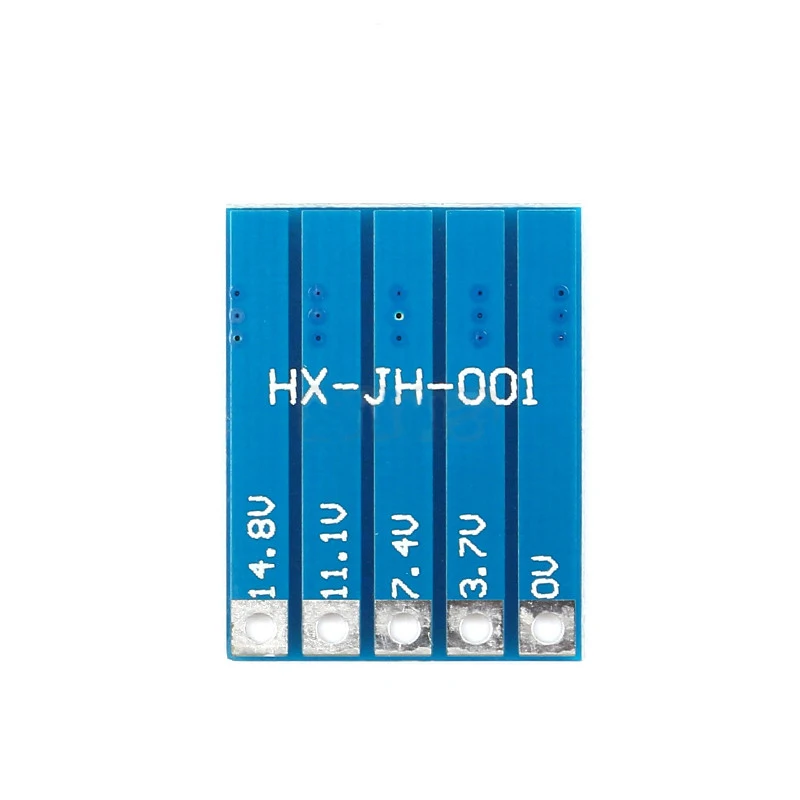

4S Инструкция по Cnnection:

B4 + положительная батарея подключения;

B3 + Подключите точку между батареей 1 и батареей 2;

B2 + Подключите точку между батареей 2 и батареей 3;

В1 + Подключите точку между батареей 3 и батареей 4

B-подключение батареи отрицательный;

5S Описание паяльного соединения:

6SОписание паяльного соединения:
