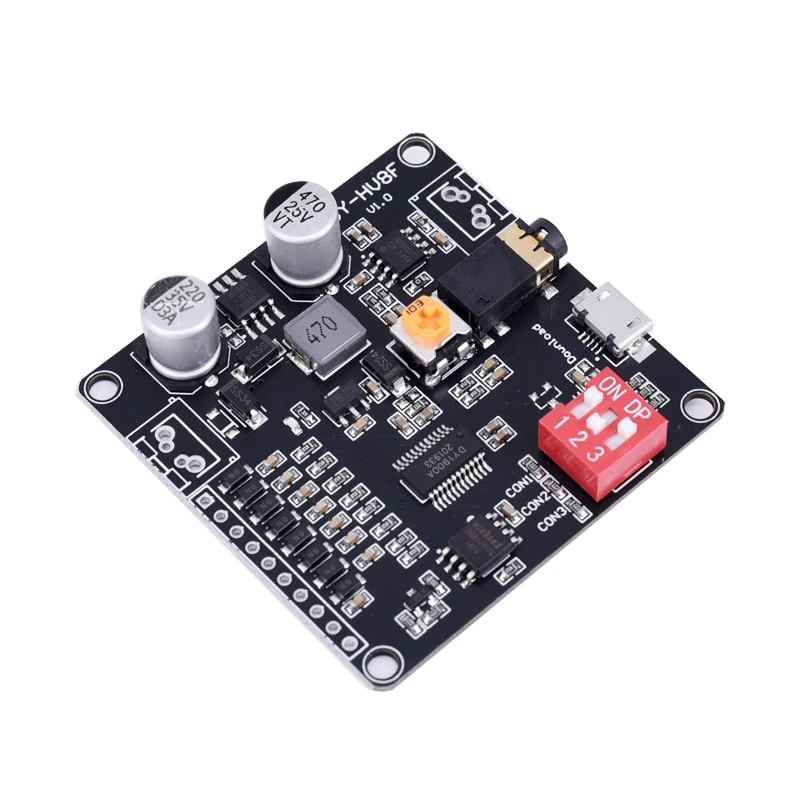

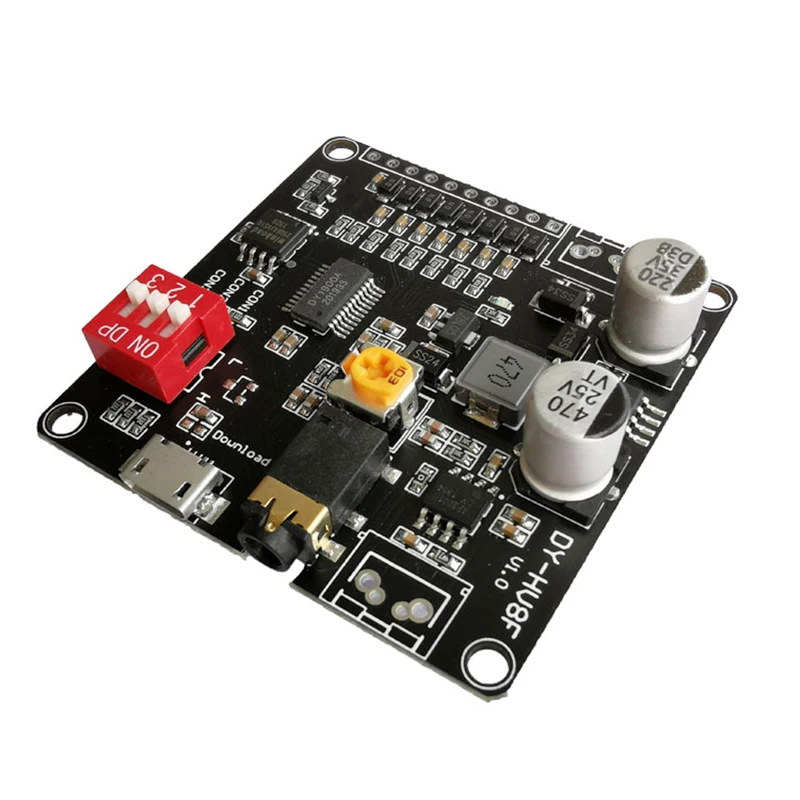

1. Обзор продукта

DY-HV8F-это модуль интеллектуального воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, стандартный режим работы MP3 и другие 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8Ω, 10 Вт ~ 20 Вт динамик с 20 Вт класса D аудио усилитель на плате;Поддержка MP3, WAV декодирование;64 мбитс(8M байт) флэш-память на борту, Загрузка музыкальных файлов непосредственно через разъем micro USB.

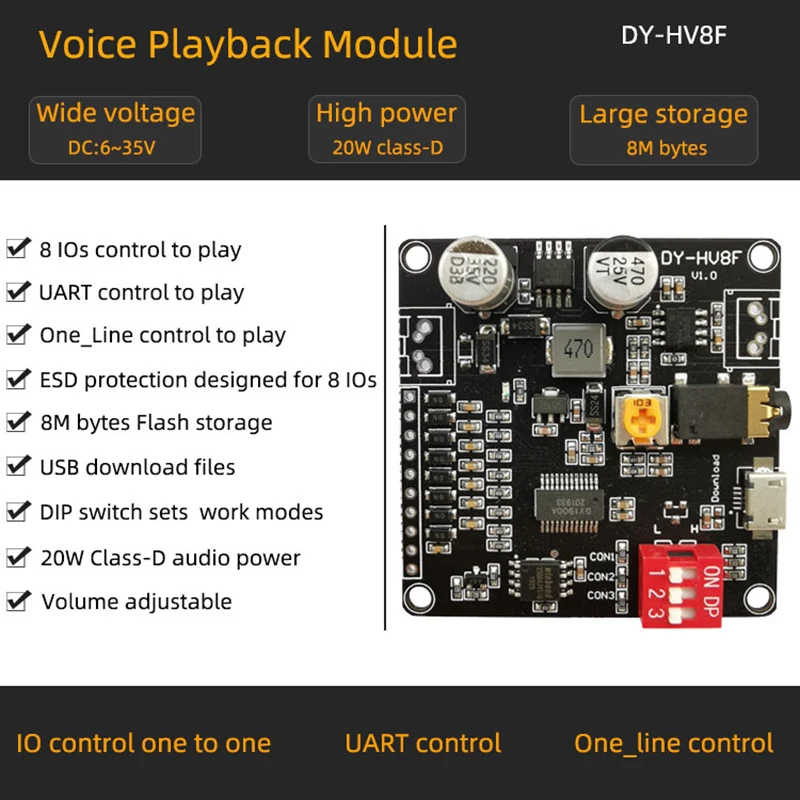

2. Характеристики продукта

1. Поддержка MP3, WAV декодирование.

2. Поддерживаемая частота дискретизации (кГц):8/11.025/12/16/22.05/24/32/44.1/48.

3. 24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.

4Широкое напряжение постоянного тока: 6 ~ 35 В.

5. 64 Мбит/с (8 м байт) флэш-память на борту, загрузка музыкальных файлов непосредственно через разъем micro USB.

6Выходная Максимальная мощность 20 Вт динамик 4 Ом, выходная Максимальная мощность 10 Вт динамик 8 Ом.

7. Воспроизведение 65535 музыки по протоколу управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.

8. Воспроизводите 255 музыки при запуске IO.

9. Воспроизведение музыки с помощью протокола One_line управления, воспроизведение, пауза, выбор музыки, VOL +/-и т. д. Можно управлять.

10. Переключение 7 режимов работы с помощью DIP-переключателя легко.

11. Защита от ЭСР предназначена для 8 IOs.

3. Определение интерфейсов и функций

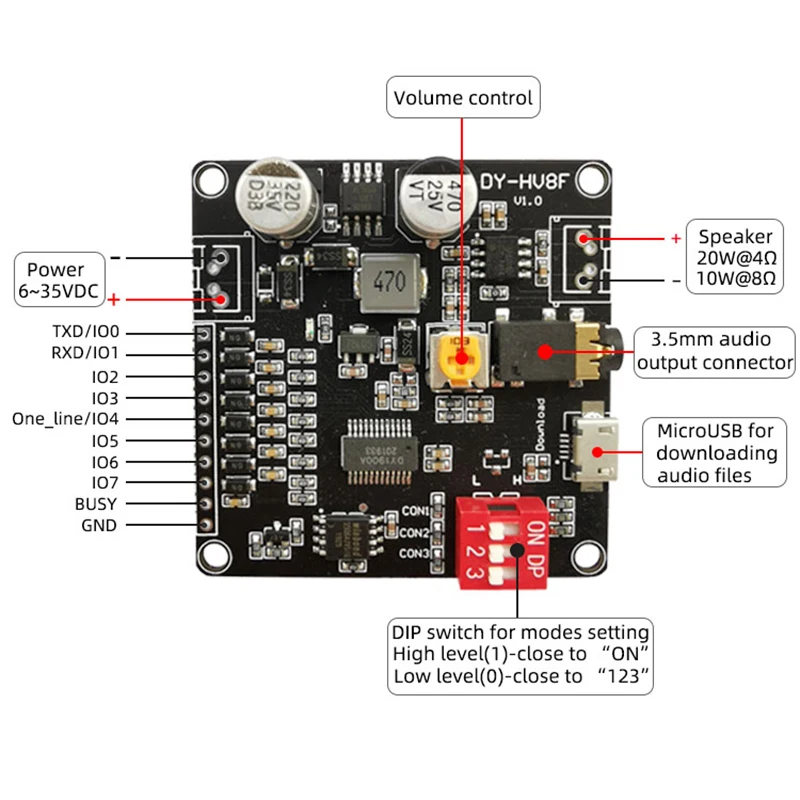

Определение шпильки

Ввода-вывода электрические характеристики

Конфигурация DIP-переключатель

«0» = низкий уровень; «1» = высокий уровень

Примечания: "Комбинированный режим ввода/вывода 0" IO0 ~ IO7 восстанавливает высокий уровень после вывода

Соответствующий уровень, это как запуск одной кнопки.                  «Комбинированный режим ввода/вывода 1» IO0 ~ IO7 всегда сохраняет соответствующий уровень

После выставления соответствующего уровня.

Разница между режимом ввода/вывода 0 и режимом ввода/вывода

Комбинированный режим 1 ”заключается в том, что он по-прежнему воспроизводит музыку, когда IOs восстанавливает оригинал

Высокий уровень в режиме «I/O комбинация 0», и он останавливает воспроизведение музыки, когда

IOs восстановит оригинальный высокий уровень в режиме ввода/вывода 1

Разница между «автономным режимом ввода/вывода 0» и «автономным режимом ввода/вывода 1» такая же, как и выше

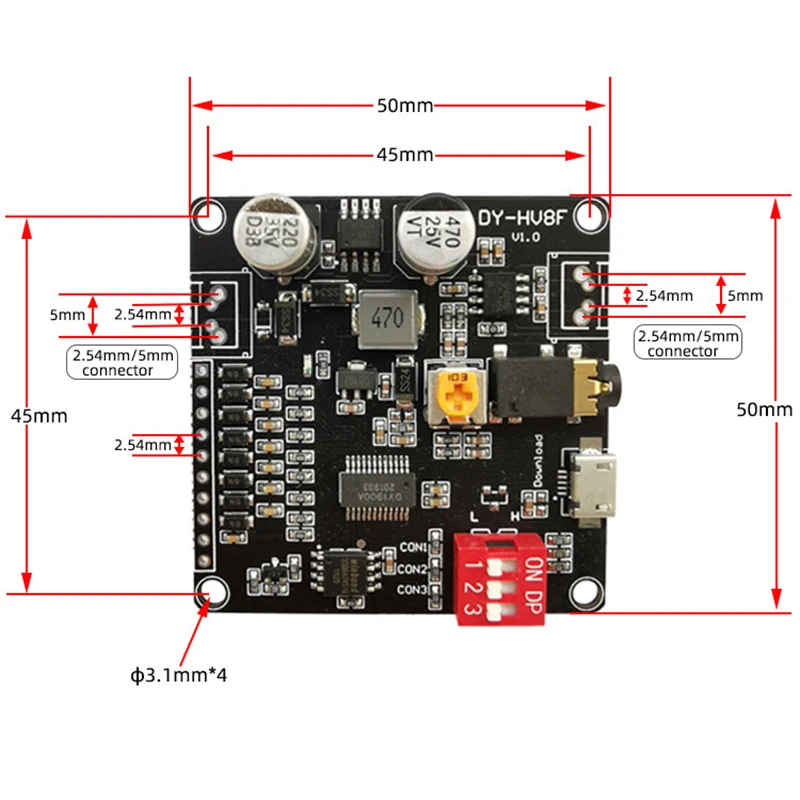

4. Размер модуля

5. Инструкции по режимам работы

5,1 комбинированный режим ввода/вывода 0

MCU I/O выводит соответствующий уровень для запуска указанной музыки и отпустите уровень IO до высокого, он останавливает воспроизведение музыки после завершения воспроизведения текущей музыки; Он будет воспроизводить новую музыку, при перезапуске музыки во время воспроизведения. Если Вы сохраните режим запуска, он будет продолжать играть в режиме циркуляции. Занятый штифт всегда эффективен во время игры.

5,2 комбинированный режим ввода/вывода 1

MCU I/O выводит соответствующий уровень для запуска указанной музыки и поддержания режима запуска, он будет продолжать играть в режиме циркуляции. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Занятый штифт всегда эффективен во время игры.

Комбинированный режим управления музыкой следующим образом

Обратите внимание: Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00255.mp3

5,3 Автономный режим ввода/вывода 0

IO0 ~ IO7 управление 8 музыкальными фигурами, один IO только управление одной музыкой; IO триггер, указанная музыка, уровень падения и восстановление на оригинальный высокий уровень, он перестает играть после завершения воспроизведения музыки. Он будет воспроизводить новую музыку, если перезапускать музыку во время воспроизведения; Если сохранить пусковое состояние, он будет продолжать играть циркулярно. Занятый штифт всегда эффективен во время игры.

5,4 автономный режим ввода/вывода 1

IO0 ~ IO7 управляют 8 музыкальными фигурами, один IO управляют только одной музыкой; IO триггер определяет музыку на низком уровне, и он будет продолжать играть в циркулярном режиме, если сохранить состояние запуска. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Он занят pin всегда эффективно во время игры.

Автономный режим управления музыкой следующим образом

Обратите внимание: Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00008.mp3

5,5 UART Режим управления

5.5.1Связь формат

Полнодуплексная серийная связь;

Бод: 9600bps, данные: 8 бит, остановка: 1 бит, проверка: N.

Start-CMD Type-длина данных(N)-data1-data n-CRC(SM)

 ※Старт: Фиксированного типа АА.

 ※CMD Тип: Используется для различия типов CMD.

 ※Максимальная длина данных: Количество байт данных в CMD

 ※Данных: Данные в CMD, нет данных, когда длина данных одна, только CMD.

 ※CRC (см): Сумма всех данных от исходного кода до конечных данных до CRC,

И выберите Низкий 8 бит.

FORMAT формат данных: сначала отправьте высокие 8 бит, а затем 8 бит ниже.

5.5.2Связь протокол

Определение данных следующим образом.

1. Определение состояния воспроизведения: оно находится в состоянии остановки при включении.

※ 00 (стоп) 01 (воспроизведение) 02 (пауза)

2. Определение устройств: оно находится в состоянии остановки при включении устройства.

USB:00 SD:01 FLASH:02 NO_DEVICE:FF

3. Громкость: громкость-31 шаг, который равен 0-30, это 20 шагов при включении.

4. Определение режимов воспроизведения: он находится в режиме одной остановки при включении.

Full полный цикл (00): воспроизведение всей музыки в последовательности.

Single одиночный цикл (01): воспроизведение текущей музыки всегда.

※ Одна остановка (02): Прекратите играть после воспроизведения текущей музыки один раз.

Random случайная трансляция (03): воспроизведение музыки в устройстве случайным образом.

Folder повторяющаяся папка (04): воспроизведение музыки в текущей папке в последовательности.

Random случайные трансляции в папке (05): воспроизведение музыки случайным образом в текущей папке.

Order порядок воспроизведения в папке (06): воспроизведение музыки в текущей папке в последовательности,

И Остановитесь, когда завершите воспроизведение последней музыки.

Order воспроизведение заказа (07): воспроизведение музыки в устройстве в последовательности и остановка, когда

Завершите воспроизведение последней музыки.

5. Определение эквалайзера: это нормально (00) при включении.

※ Нормальный (00) поп (01) Рок (02) Джаз (03) Классика (04)

6. Определение комбинации воспроизведения: он объединен по имени файла, файл хранится в папке ZH, файл назван в двух байтах, имя номера рекомендуется, например, 01.mp3, 02.mp3, И он также назван двумя буквами.

5.5.3Определение CMD

Управление CMD

Установка CMD

Проверьте CMD

UART инструмент настройки

Подробные данные о разработке UART mode, пожалуйста, проверьте «Руководство пользователя UART mode»

5,6 One_line режим

One_line управления, чтобы играть

Отправьте CMD, как указано ниже, сначала отправьте низкую биту. Отправьте 89 часов следующим образом. Начальный флаг-минимум 3 мс.

CMD формат

Примечание: «Выберите музыку» и «Inter-cut» основаны на имени музыки; Например, название музыки “00123.mp3», для завершения выбора музыки Отправьте данные «0x01» «0x02» «0x03» «0x0B».

Подробные данные о разработке режима One_Line, пожалуйста, проверьте «Руководство пользователя One_Line mode»
