Описание

Загрузка материалов для разработки:http://aptsun.com/voice/15661.htm

1.Обзор продукта

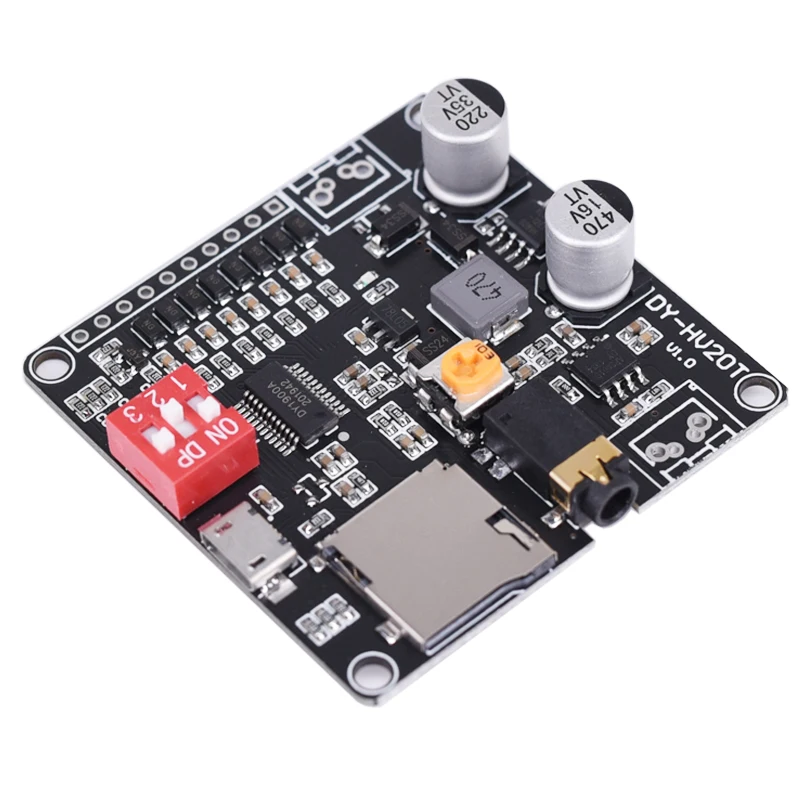

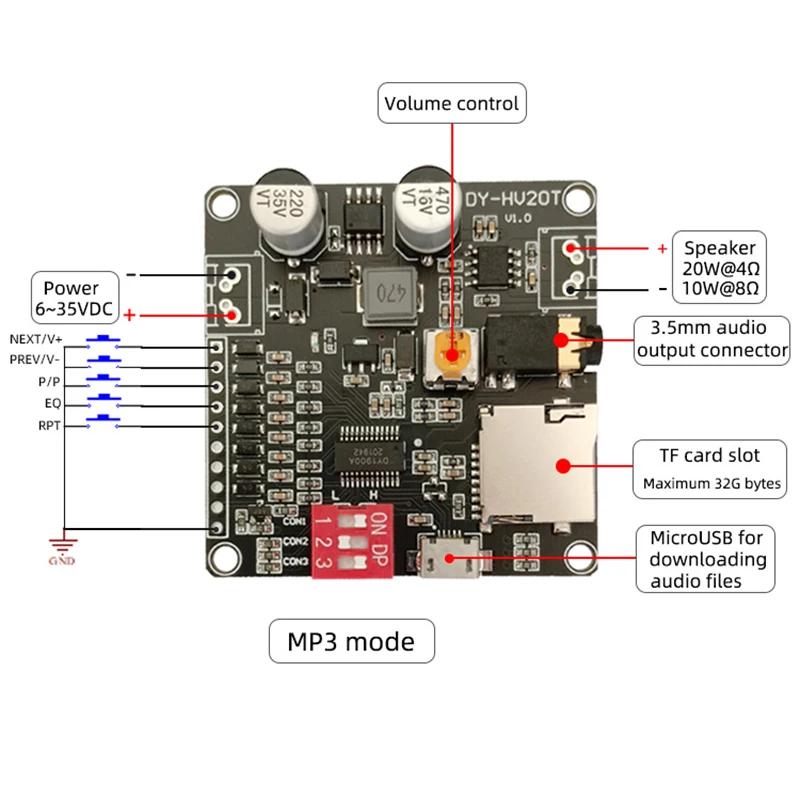

DY-HV20T-это модуль интеллектуального воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, стандартный режим работы MP3 и другие 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8Ω, 10 Вт ~ 20 Вт динамик a20 ВтАудио усилитель класса D на плате;Поддержка MP3, WAV декодирование; ПоддержкаМикро Sd-картаМаксимум 32 Гб байт, загрузка музыкальных файлов непосредственно через разъем micro USB.

2. PХарактеристики воздуховода

1. Поддержка MP3, WAV декодирование.

2. Поддерживаемая частота дискретизации (кГц): 8/11. 025/12/16/22. 05/24/32/44. 1/48.

3. 24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.

4. Широкий Поставка НапряжениеПостоянный ток: 6 ~ 35 в.

5. Поддержка Micro SD карты максимум 32G байт.

6ОUtput максимум 20 Вт Вождение 4Ω динамик, выход максимум 10 Вт Вождение 8ΩДинамик.

7. Воспроизведение 65535 музыки по протоколу управления UART; воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.

8. Воспроизводите 255 музыки при запуске IO.

9. Воспроизведение музыки с помощью протокола One_line управления, воспроизведение, пауза, выбор музыки, VOL +/-и т. д. Можно управлять.

10. Переключение 7 режимов работы с помощью DIP-переключателя легко.

11. Защита от ЭСР предназначена для 8 IOs.

3. DEfinition интерфейсов и функций

DEfinition of pins

IO electric cHaracteristic

CПреображение дип-переключателя

 «0» = низкий уровень; «1» = высокий уровень

Примечания: «комбинированный режим ввода/вывода 0» IO0 ~ IO7 восстановит высокий уровень после вывода

Соответствующий уровень, это как запуск одной кнопки.                  «Комбинированный режим ввода/вывода 1» IO0 ~ IO7 всегда сохраняет соответствующий уровень

После выставления соответствующего уровня.

Разница между режимом ввода/вывода 0 и режимом ввода/вывода

Комбинированный режим 1 ”заключается в том, что он по-прежнему воспроизводит музыку, когда IOs восстанавливает оригинал

Высокий уровень в режиме «I/O комбинация 0», и он останавливает воспроизведение музыки, когда

IOs восстановит оригинальный высокий уровень в режиме ввода/вывода 1

Разница между «автономным режимом ввода/вывода 0» и «автономным режимом ввода/вывода 1»-это Как и выше

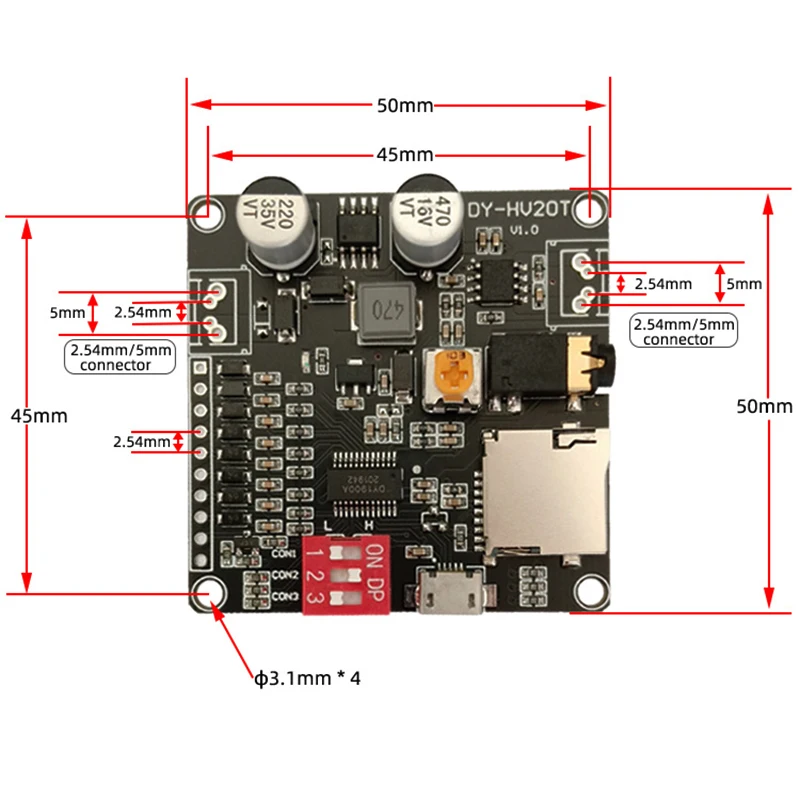

4.Размер модуля

5. Инструкции по эксплуатации режимов

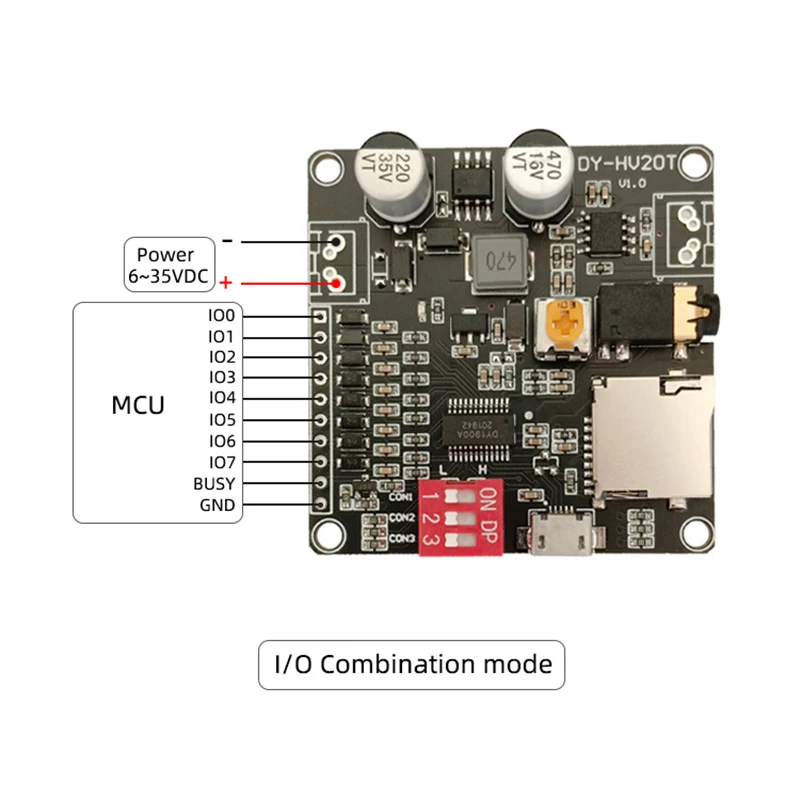

5,1 I/OКомбинированный режим0

MCU I/O выводит соответствующий уровень для запуска указанной музыки и отпустите уровень IO до высокого, он останавливает воспроизведение музыки после завершения воспроизведения текущей музыки; он будет воспроизводить новую музыку, при перезапуске музыки во время воспроизведения. Если Вы сохраните режим запуска, он будет продолжать играть в режиме циркуляции. Занятый штифт всегда эффективен во время игры.

5,2 I/OКомбинированный режим 1

MCU I/O выводит соответствующий уровень для запуска указанной музыки и поддержания режима запуска, он будет продолжать играть в режиме циркуляции. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Занятый штифт всегда эффективен во время игры.

Комбинированный режим управления музыкой следующим образом

NOTE:Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00255.mp3

5,3 I/OАвтономный режим0

IO0 ~ IO7 управление 8 музыкальными фигурами, один IO только управление одной музыкой; IO триггер, указанная музыка, уровень падения и восстановление на оригинальный высокий уровень, он перестает играть после завершения воспроизведения музыки. Он будет воспроизводить новую музыку, если перезапускать музыку во время воспроизведения; если сохранить пусковое состояние, он будет продолжать играть циркулярно. Занятый штифт всегда эффективен во время игры.

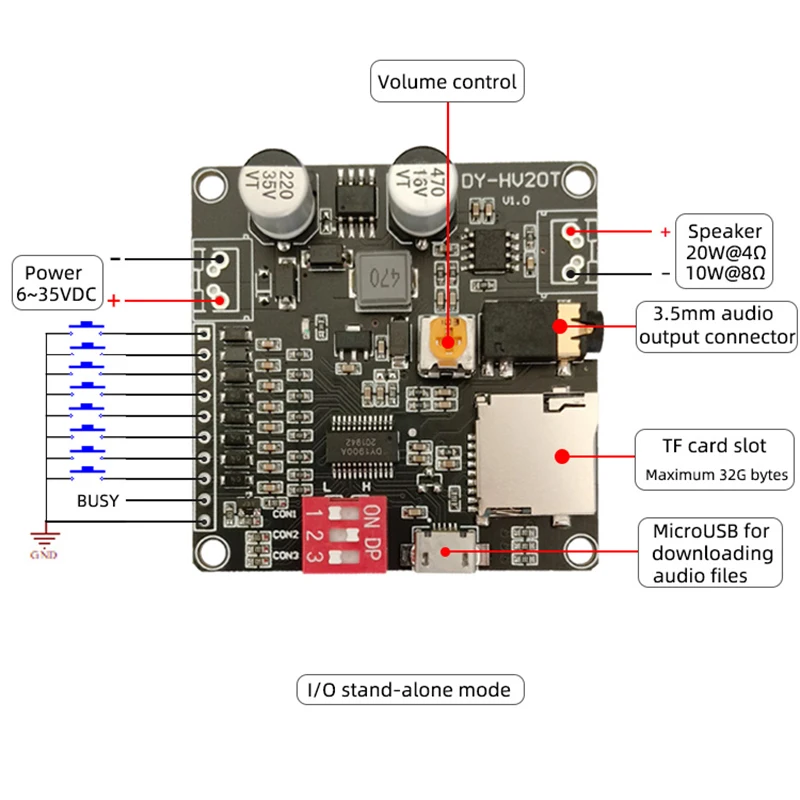

5,4 I/OАвтономный режим 1

IO0 ~ IO7 управляют 8 музыкальными фигурами, один IO управляют только одной музыкой; IO триггер определяет музыку на низком уровне, и он будет продолжать играть в циркулярном режиме, если сохранить состояние запуска. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Занятый штифт всегда эффективен во время игры.

Автономный режим управления музыкой следующим образом

NOTE:Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00008.mp3

5,5 UARTРежим управления

5.5.1Формат связи

Полнодуплексная серийная связь;

Бод: 9600bps, данные: 8 бит, остановка: 1 бит, проверка: N.

Старт-CТип MD-dДлина ata(n)-dAta1-DAta n-CRC (SM)

L ※Старт: Фиксированный AA.

L ※CТип MD: Используется для различия типов CMD.

L ※dДлина ata: Количество байт данных в CMD

L ※dAta: Данные в CMD, нет данных, когда длина данных одна, только CMD.

L ※CRC (SM): Сумма всех данных от исходного кода до конечных данных до CRC,

И выберите Низкий 8 бит.

FORMAT формат данных: сначала отправьте высокие 8 бит, а затем 8 бит ниже.

5.5.2 CПротокол ommunication

Определение данных следующим образом.

1. Определение состояния воспроизведения: оно находится в состоянии остановки при включении.

※ 00 (стоп) 01 (воспроизведение) 02 (пауза)

2. Определение устройств: оно находится в состоянии остановки при включении устройства.

USB: 00 SD: 01 FLASH: 02 NO_DEVICE: FF

3. Громкость: громкость-31 шаг, который равен 0-30, это 30 шагов при включении.

4. Определение режимов воспроизведения: он находится в режиме одной остановки при включении.

Full полный цикл (00): воспроизведение всей музыки в последовательности.

Single одиночный цикл (01): воспроизведение текущей музыки всегда.

※ Одна остановка (02): Прекратите играть после воспроизведения текущей музыки один раз.

Random случайная трансляция (03): воспроизведение музыки в устройстве случайным образом.

Folder повторяющаяся папка (04): воспроизведение музыки в текущей папке в последовательности.

Random случайные трансляции в папке (05): воспроизведение музыки случайным образом в текущей папке.

Order порядок воспроизведения в папке (06): воспроизведение музыки в текущей папке в последовательности,

И Остановитесь, когда завершите воспроизведение последней музыки.

Order воспроизведение заказа (07): воспроизведение музыки в устройстве в последовательности и остановка, когда

Завершите воспроизведение последней музыки.

5. Определение эквалайзера: это нормально (00) при включении.

※ Нормальный (00) поп (01) Рок (02) Джаз (03) Классика (04)

6. определение комбинации воспроизведения: он объединен по имени файла, файл хранится в папке ZH, файл назван в двух байтах, имя номера рекомендуется, например, 01.mp3, 02.mp3, и он также назван двумя буквами.

5.5.3Определение CMD

Контрольный CMD

SEtting CMD

CHeck CMD

UARTИнструмент для настройки

Детальные данные разработкиUART МОда, пожалуйста, проверьте«UARTРуководство пользователя mode"

5,6 One_lineРежим

ОУправление ne_line для воспроизведения

Отправьте CMD, как указано ниже, сначала отправьте низкую биту. Отправьте 89 часов следующим образом. Начальный флаг-минимум 3 мс.

Формат CMD

Примечание:«Выберите Музыка» и «Inter-cut» основаны на имени музыки; например, название музыки-«123.mp3", Отправьте данные«0x01» «0x02» «0x03» «0x0B» для завершения выбора музыки.

Детальные данные разработки One_LineМОда, пожалуйста, проверьте«One_LinЕ режим Руководство пользователя"
