Беспроводной кодек диапазона 4000 м модуль передачи и приема фотолампы

---

Модель 1: одиночная плата запуска 315M Модель 2: одиночная плата запуска 433M Модель 3: передача + Супергетеродинный получение 315M Модель 4: передача + Супергетеродинный получение 433 м Модель 5: плата передатчика + приемники 4 12 В Принять пила колебание, стабильные частоты, низкий температурный дрейф, высокая мощность, расстояние, как правило, составляет около 300-500 метров, расстояние в открытой местности может быть больше, чем 1000, если вы заинтересованы в В зависимости от способа использования и окружающей среды; 315M общий ток 150-200MA, 433M общий ток 100-150MA. Больше скидок, гарантия качества! Функция: он может быть использован с приемником нашей компании, или он используется для запуска только! Есть отмеченные положительные и отрицательные полюсы и четыре вывода передающих контактов на передающей плате. + 9 В является положительным полюсом 9 В источника питания, GND является отрицательным полюсом источника питания, и D0-D3 являются четырьмя выходными контактами передачи. При использовании просто подключите один из передающих контактов с положительным полюсом. Передача 315 или 433 частотного сигнала!

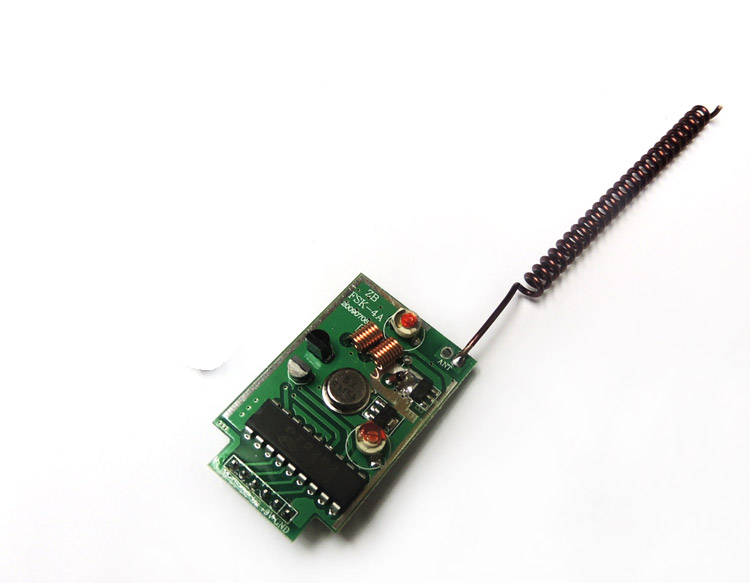

4000m плата запуска характеристики продукта (2262/2264 чип-плата запуска) 1 компактный размер, стабильная частота и звуковая производительность; 2 широкий диапазон рабочего напряжения; 3. Хорошее качество продукции и высокая стоимость. Технические параметры Рабочее напряжение DC9V Рабочая частота 315/433,92 МГц (другие частоты могут быть настроены) Переход в режим ожидания ток Рабочий ток Метод кодирования с фиксированным кодом (восьмибитный трехслойный) Дальность передачи 4000 метров (открытое прямое расстояние) Выход Мощность Скорость передачи данных Метод модуляции амплитудная модуляция (OOK) Рабочая температура-10 ℃ ~ + 70 ℃ Размер изделия 50*30*9 мм (без антенны) Описание контакта Именной Функция D0 передачи данных pin-код D1 передачи данных pin-код D2 передачи данных pin-код D3 передачи данных pin-код + 9 В мощность положительная GND мощности отрицательные Меры предосторожности 1 используется в сочетании с серией получателей продукции компании; 2. Антенна оказывает большое влияние на принимающий эффект модуля. Для подключения антенны длиной волны 1/4 обычно используется одножильный провод длиной 50 Ом. Длина антенны составляет около 23 см для 315 м и около 17 см для 433 м 3 положение антенны также влияет на эффект передачи модуля. При установке Антенна должна быть максимально прямой, вдали от экрана, высокого напряжения и места помех; 4. Среда применения: Беспроводная система вызова, охранная сигнализация, беспроводная передача данных, автоматизированная система сбора данных и т. д. RXB09 приемная плата с супер гетеродинным декодированием (1) сверхгетеродинная цепь, сильная способность к помехопередаче, чувствительность приема достигает-108dBm; (2) Рабочая частота: 315 МГц; 433,92 МГц; (по умолчанию 315 м, специальная частота может быть настроена в соответствии с требованиями заказчика) (3) Диапазон входного напряжения источника питания: 5 В; (4) низкое энергопотребление, 5,0 V @ 433,92 MHz, 3,8-4.1mA; 5,0 V @ 315MHz, 2,5-2.8mA; (5) хорошая селективность и способность подавления рассеянного излучения, легко пройти CE / Fcc международную сертификацию; (6) Хорошая способность подавления радиации локального осциллятора, он может работать с несколькими приемными модулями (то есть, одиночной передачей и многократным приемом), не мешая друг другу. Использование их вместе не влияет на расстояние приема. (7) Диапазон температур: -30-85 °C может нормально работать даже при суровой температуре окружающей среды; (8) Размер: 42 × 24 × 8 мм (9) описание штифта: изображения слева направо: GND отрицательный, VCC положительный, 17 указывающий терминал, 13, 12, 11, 10 вывод данных (10) выходной режим: 2272-M4 (сигнал без фиксации Jog) / 2272-L4 (сигналы блокировки переключаются между собой для выхода) / T4 (сигналы блокировки самостоятельно выводятся для каждого канала). Пожалуйста, оставьте сообщение, когда вы делаете снимок и обратите внимание, какой метод вывода требуется, в противном случае по умолчанию является M4 jog.

Четыре Схемы проводки приемника 12 В (блок питания 12 В, каждая нагрузка не должна превышать 3 А, мощность в пределах 40 Вт):



4 路 12V 接收器接线示意图(12V 供电,每路负载建议不超过 3A,40W 以内功率):
