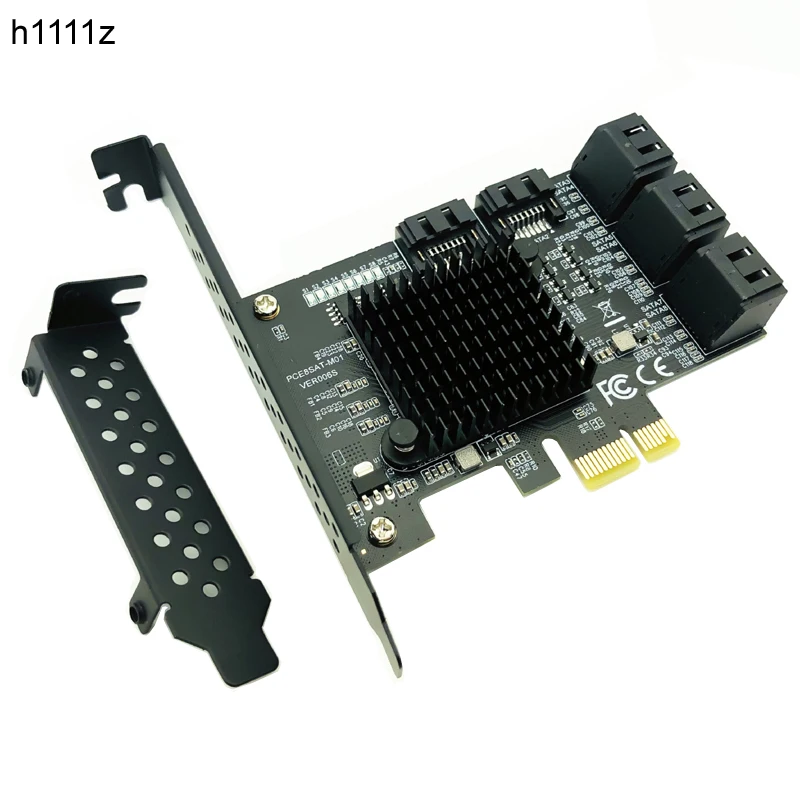

PCIE SATA III 8 портов контроллер карты PCIe 2 0x1 6G плата расширения с низкопрофильным

8 портов SATA 3 PCI Express плата расширения PCI-E SATA контроллер PCIE 1X к SATA карта SATA3.0 6 Гб адаптер Добавить на карты для HDD SSD

Описание:

Спецификация:
Набор микросхем Marvell 88SE9215
Порты: 8 портов SATA 6GB/s
Совместимость со спецификацией PCI-E V2.0 и обратная совместимость с PCI-E 1.X
Поддержка локальной командной очереди (NCQ)
Совместимость с жесткими дисками SATA 6G, 3G и 1,5G
Совместимость со спецификацией PCI-E v2.0 и обратная совместимость с PCI-E v1.x
Интерфейс PCI Express x1, совместим с разъемами PCI Express x1, x2, x4, x8 и x16
Набор микросхем Marvell 88SE9215 + JMicron JMB5xx
Поддерживает 10 ТБ жесткий диск диски
Неraid стандартный SATA контроллер

Специальные Особенности

Системные требования:Windows 10/8.1/8/7(32/64 бит)/XP/Linux

Интерфейс:Интерфейс PCI Express x1. Совместимость с разъемами PCI-E X1,X4,X8,X16

Инструкции по установке

1:Пожалуйста, очистите золотой палец карты SATA3.0 ластиком, подключите кабель SATA шасси к карте.

Затем подключите все жесткие диски.

2:Выключите питание компьютера и откройте заднюю крышку ПК; Снимите полосы, соответствующие свободному слоту на шасси.

3:Вставьте карту расширения в соответствующий разъем расширения PCI-E хоста

4:Закрепите железную полосу карты расширения на шасси с помощью отвертки.

5:Закройте шасси и подключите шнур питания для загрузки. После входа в систему установите драйвер

Установка драйвера<Для Windows XP/Vista/7/8/10(32/64 бит)>

1. Вставьте компакт-диск companion drive в компакт-диск;

2. Откройте «Мой компьютер», найдите расположение диска, откройте диск;

3. Найдите "CD: SATA карта \ Marvell \ 9215 \ drvsetup внутри. Файл драйвера exe;

4. Затем следуйте инструкциям компьютера для завершения установки, затем перезагрузите компьютер

Проверьте установку

Подходит для карт PCI-E с Marvell 88SE9215 + JMicron JMB5xxЧипсет:

Откройте «Диспетчер устройств», разверните «универсальный контроллер последовательной шины», если есть «контроллер Marvell 92xx SATA 6G», оборудование и драйвер установлены успешно; если есть «неизвестное устройство» или другая информация, оборудование или драйвер не были успешно установлены.

Если есть «стандартный SATA AHCI контроллер», информация об оборудовании в разделе «Диспетчер устройств» или

«IDE ATA/ATAPI контроллер», это означает, что драйвер не установлен под Windows 10.

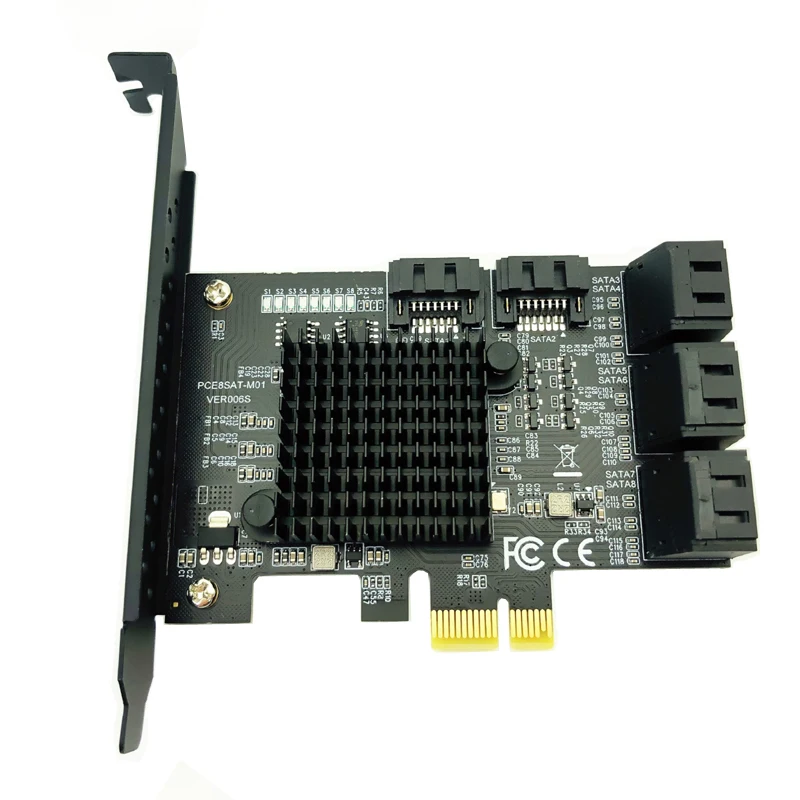

Макет карты

На рисунке ниже показаны основные компоненты карты расширения порта SATA3.0 8.

Примечание:

L Карта PCI-E SATA3.0 должна быть установлена в слоте PCI-E материнской платы и не может быть вставлена в разъем PCI.

L Самая быстрая скорость 380-450 м/с PCI-E 2,0. Если он подключен к PCI-E1.0, скорость только 200-300 м/с. Различные компьютерные конфигурации и sata ssd имеют различные скорости. Если все порты используются одновременно, скорость будет замедляться.

L Мы рекомендуем использовать эту карту SATA 3,0 в Слотах PCIE2.0 или 3,0, Чтобы получить самую быструю скорость.

L Мультипликатор порта SATA не является портом sup ed, если драйвер не установлен.

L Мы должны установить драйвер для распознавания всех жестких дисков.

L Не забудьте выключить питание компьютера, прежде чем вставлять или удалять карту, а затем вставить карту, чтобы избежать повреждения материнской платы или расширительной карты.

L Если нет CD-ROM или диска драйвера, вы можете связаться с продавцом, чтобы отправить вам драйвер.

Вы получите:

Карта расширения SATA 3,0-1 шт.
1 x низкопрофильный кронштейн
1 x CD драйвер

• Пожалуйста, проверьте фотографии для получения более подробной информации.
