4G/3G/2G/GNSS Плата расширения для Jetson Nano, на основе SIM7600G-H, применима по всему миру

Обзор

Это модуль связи 4G/3G/2G и позиционирования GNSS, разработанный для Jetson Nano, он поддерживает global LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии, с довольно низким энергопотреблением.

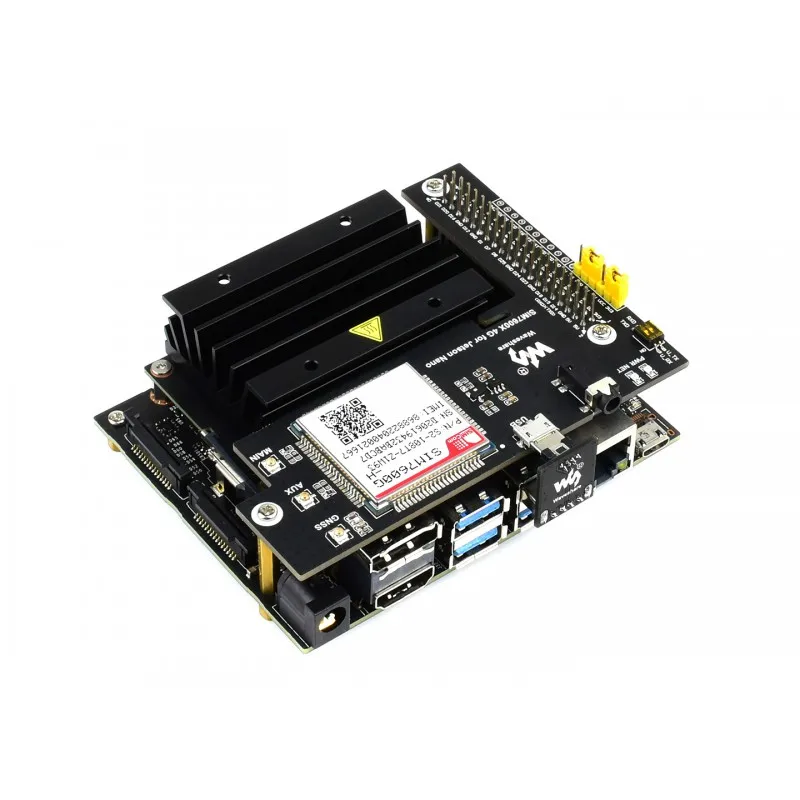

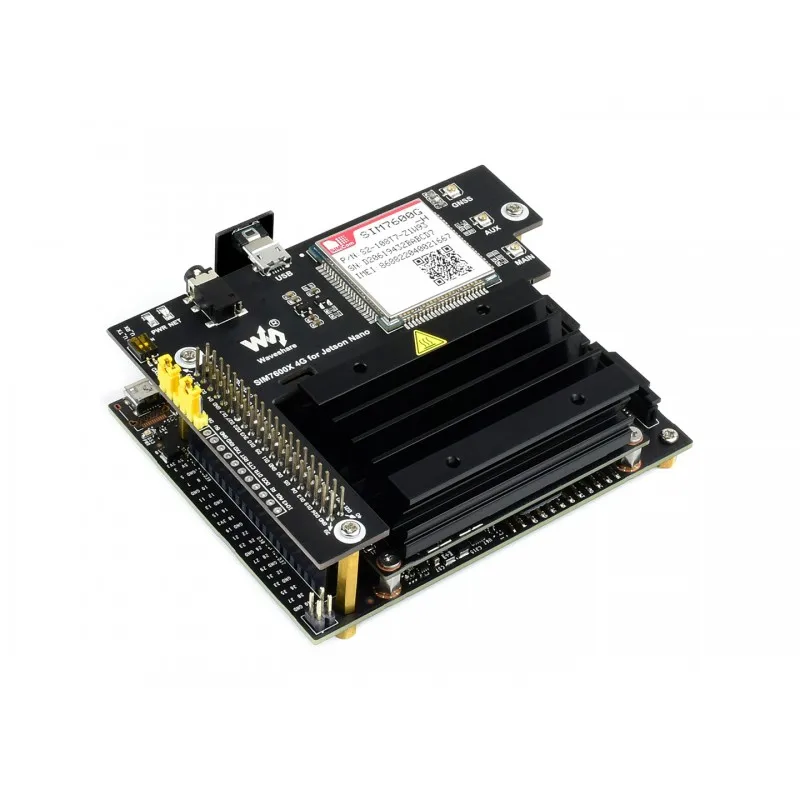

Просто прикрепите его к набору разработчика Jetson Nano, легко Включите такие функции, как высокоскоростное соединение 4G, беспроводная связь, удаленный мониторинг видео, осуществление телефонного звонка, отправка SMS, глобальное позиционирование, И так далее.

Особенности

• 40PIN GPIO удлинитель для подключения Jetson Nano
• Поддержка набора номера, телефонного звонка, SMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.
• Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
• Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее
• Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32
• Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты
• Бортовой 3,5 мм гнездо для наушников с наушниками и поддержкой микрофона, для того, чтобы сделать телефонный звонок
• 2x светодиодный индикатор, легко контролировать рабочее состояние
• Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки
• Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)
• Autobauding baudrate: 9600bps ~ 115200bps
• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
• Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT
• Поставляется с ресурсами разработки и руководством (примеры для Jetson Nano/Raspberry Pi/Arduino/STM32)

Сообщений Технические характеристики

GNSS Технические характеристики

• Тип приемника
  • 16-канальный
  • C/A код
• Чувствительность
  • Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)
  • Холодный запуск: -148 дБм
• Время на первое исправление (открытый воздух)
  • Холодный запуск: <35s
  • Горячие старты: <1s
• Точность
  • Позиции по уровню поверхности: <2,5 м КЭП

SMS и Аудио Технические характеристики

• SMS
  • Поддерживаемые типы: MT, MO, CB, Text, PDU
  • Хранение: USIM и ME (по умолчанию)
• Функция аудио
  • Поддерживает функцию подавления эха
  • Поддерживает подавление шума

Другое Технические характеристики

• Источник питания: 5 В
• Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)
• Рабочая температура: -30 °C ~ 80 °C
• Температура хранения: -45 °C ~ 90 °C

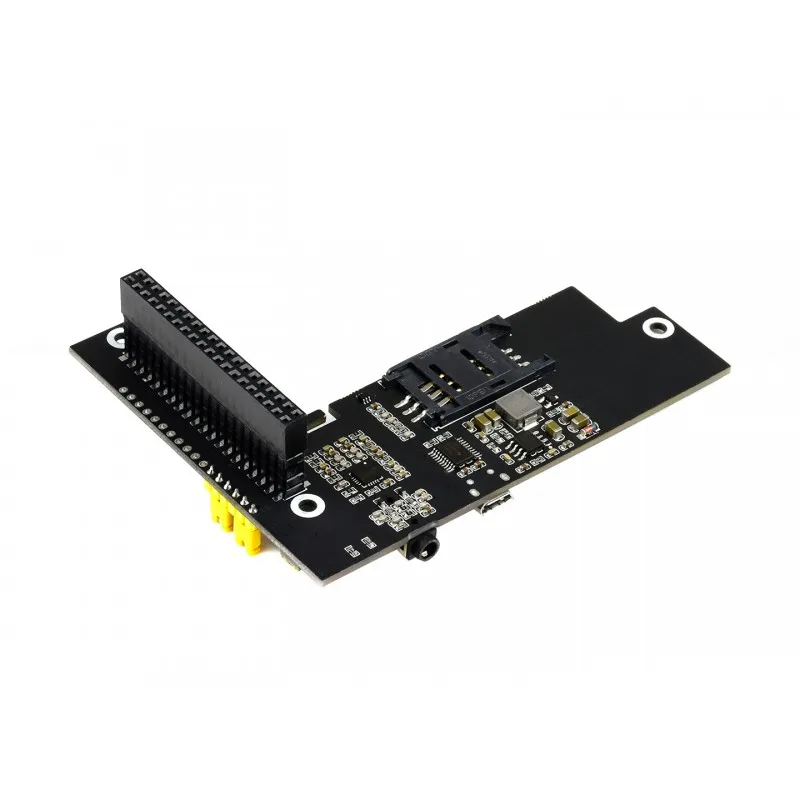

What's on Board

1. SIM7600G-H
2. NAU8810 аудио декодер
3. TXS0108EPWR напряжение Переводчик:Переводит 3,3 V/5V в 1,8 V
4. MP1482 микросхема
5. RT9193-33 напряжение Переводчик:Переводит 5V в 3,3 V
6. 40PIN GPIO header:Для подключения к Jetson Nano Developer Kit
7. Две SIM карты разъем карты:Поддерживает 1,8 V/3V сим-карты
8. Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д.
9. 3,5 мм наушники/разъем для подключения микрофона
10. Основные антенного разъема
11. AUX антенного разъема
12. ГНСС антенного разъема
13. Индикатор состояния сети
14. Мощность индикатор
15. UART Включите переключатель:
    ON: Подключение UART портов SIM7600 и Jetson Nano
    Выключение: Отключите UART порты SIM7600 и Jetson Nano
16. Рабочее напряжение выбор перемычки:
    VCC-3,3 V: набор рабочее напряжение 3,3 V
    VCC - 5 В: установить рабочее напряжение как 5 В
17. Кнопка включения контроль конфигурации:
    PWR - 5 в: автозапуск SIM7600 для включения питания
    PWR - D6: SIM7600 будет включен/выключен D6 pin Jetson Nano

Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/SIM7600G-H_4G_for_Jetson_Nano

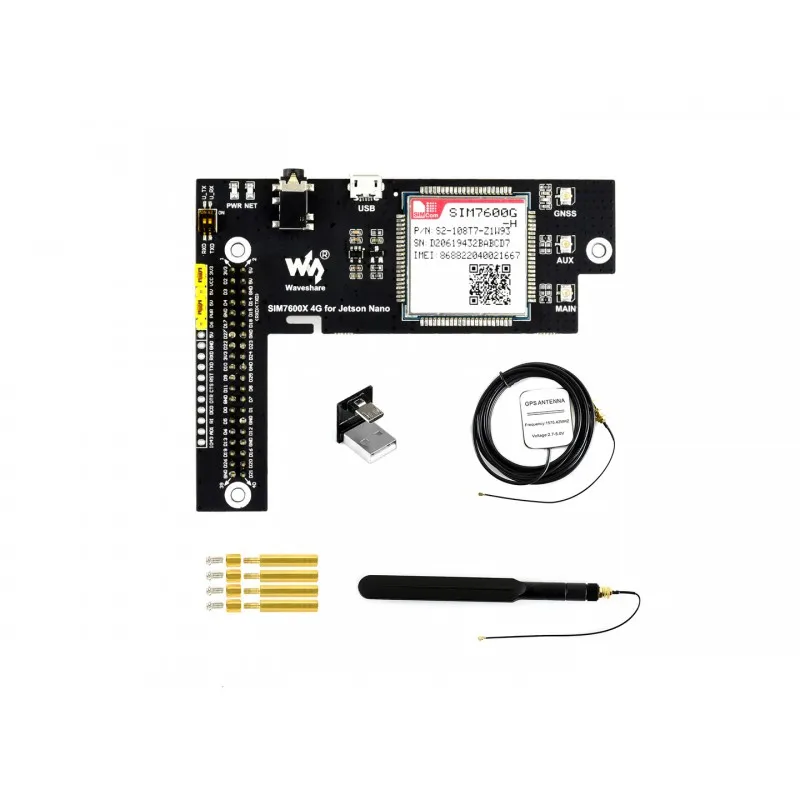

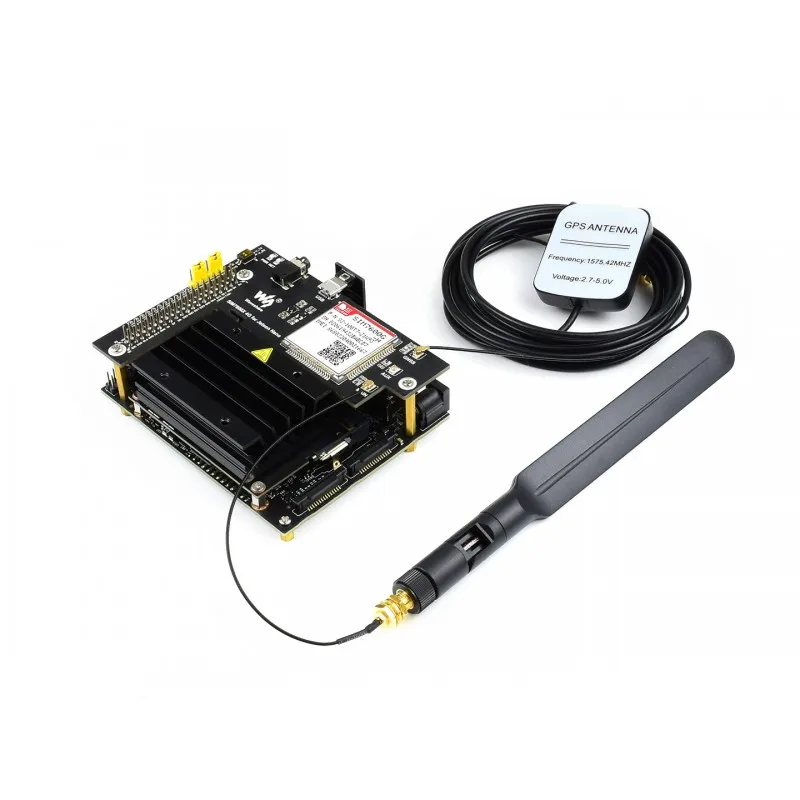

Упаковочный лист:

Примечание: Jetson Nano не входит в комплект.

1. SIM7600G-H 4G для Jetson Nano x1
2. LTE антенна x1
3. Внешняя антенна GPS (B) x1
4. Jetson Nano USB адаптер x1
5. Набор винтов (2 шт.) x1
