1,44 дюйма st7735s

Цвет дисплея: RGB 65K цвет Артикул: MSP1443 Размер: 1,44 (дюйм) Тип: TFT Чип драйвера: ST7735S Разрешение: 128*128 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Эффективная Область отображения (область AA): 26,2x27,2 (мм) Модуль PCB размер базовой пластины: 29,7x43,36 (мм) Рабочая температура: -10 ℃ ~ 60 ℃ Температура хранения: -20 ℃ ~ 70 ℃ VCC источника питания Напряжение: 3,3 V ~ 5V Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL) Потребляемая мощность: около 90 мА Вес изделия: 25 (г) Описание товара 1,44 дюймовый цветной экран, поддержка 16 бит RGB 65K цветной дисплей, богатый цвет дисплея Разрешение 128X128, четкий дисплей Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее С слотом для sd-карты для удобного расширения эксперимента Предоставляет богатый образец программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Определение штифта 1. VCC 5V/3,3 В Потребляемая мощность 2. GND Наземный 3. CS ЖК-чип выбрать сигнал, низкий уровень включить 4. Сброс ЖК-сигнал сброса, низкий уровень сброса 5 A0 ЖК-экран/сигнал выбора данных, высокий уровень: регистр, низкий уровень: данные 6 SDA SPI bus сигнал записи данных 7 SCK Сигнал на автобус SPI 8 Светодиодный Задняя светильник управления, высокого уровня светильник, или 3,3 V постоянный светильник в том случае, если не требуется Флуоресцентный

1,8 дюймов ST7735S

Цвет дисплея: 16 бит RGB 65K цвет Артикул: MAR1801 Размеры: 1,8 (дюйм) Тип: TFT Чип драйвера: ST7735S Разрешение: 128*160 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Подсветка: 2 белых СВЕТОДИОДА Эффективная Область отображения: 28,03x35,04 (мм) Размер платы модуля: 38,30x62,48 (мм) Рабочая температура: -10 ℃ ~ 60 ℃ Температура хранения: -20 ℃ ~ 70 ℃ Рабочее напряжение: 5V/3,3 V Потребляемая мощность: около 90 МВт Вес изделия: около 25 (г) Описание товара 1,8-дюймовый цветной экран, поддержка 16BIT цветная (RGB) 65 к цветной сенсорный экран дисплея, так как на различных мониторах Разрешение 128X160, четкий дисплей Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее Удобное расширение функции со слотом для sd-карты Предоставляет низкоуровневые библиотеки и богатый Arduino, C51 и STM32 платформы образцов программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Описание штифта 1 VCC ЖК-дисплей экран источника питания (3,3 V ~ 5V) 2 GND Мощность заземления ЖК-экрана 3 GND Мощность заземления ЖК-экрана 4 NC Нет определения, защищены 5 NC Нет определения, защищены 6 NC Нет определения, защищены 7 CLK ЖК-экран SPI автобусный сигнал 8 SDA ЖК-экран SPI bus сигнал записи данных 9 RS Регистрация ЖК-экрана/сигнал выбора данных, низкий уровень: регистрация, высокий уровень: данные 10 RST ЖК-сигнал сброса, низкий уровень сброса 11 CS ЖК-чип выбрать сигнал, низкий уровень включить Флуоресцентный

2,0 дюймов ILI9225

Описание товара 2,0-дюймовый цветной экран, поддержка 16BIT цветная (RGB) 65 к цветной сенсорный экран дисплея, так как на различных мониторах Разрешение 176X220, четкий дисплей Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее Удобное расширение функции со слотом для sd-карты Предоставляет низкоуровневые библиотеки и богатый Arduino, C51 и STM32 платформы образцов программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Цвет дисплея: 16 бит RGB 65K цвет Артикул: MAR2001 Размер: 2,0 (дюйм) Тип: TFT Чип драйвера: ILI9225 Разрешение: 176*220 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Подсветка: 3 белых СВЕТОДИОДА Эффективная Область отображения: 31,68x39,60 (мм) Размер платы модуля: 38,30x62,48 (мм) Рабочая температура: -10 ℃ ~ 60 ℃ Температура хранения: -20 ℃ ~ 70 ℃ Рабочее напряжение: 5V/3,3 V Потребляемая мощность: около 90 МВт Вес изделия: около 25 (г) Определение штифта: 1 VCC ЖК-дисплей экран источника питания (3,3 V ~ 5V) 2 GND Мощность заземления ЖК-экрана 3 GND Мощность заземления ЖК-экрана 4 NC Нет определения, защищены 5 NC Нет определения, защищены 6 NC Нет определения, защищены 7 CLK ЖК-экран SPI автобусный сигнал 8 SDA ЖК-экран SPI bus сигнал записи данных 9 RS Регистрация ЖК-экрана/сигнал выбора данных, низкий уровень: регистрация, высокий уровень: данные 10 RST ЖК-сигнал сброса, низкий уровень сброса 11 CS ЖК-чип выбрать сигнал, низкий уровень включить

Флуоресцентный

2,2 дюймов ILI9341

Описание товара 2,2-дюймовый цветной экран, поддержка 16BIT цветная (RGB) 65 к цветной сенсорный экран дисплея, так как на различных мониторах Разрешение 320X240, четкий дисплей Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее С слотом для sd-карты для удобного расширения эксперимента Предоставляет богатый образец программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Цвет дисплея: RGB 65K цвет Артикул: MSP2202 Размеры: 2,2 (дюйм) Тип: TFT Чип драйвера: ILI9341 Разрешение: 320*240 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Эффективная Область отображения (область AA): 33,84x45,12 (мм) Модуль PCB размер базовой пластины: 40,10x67,20 (мм) Рабочая температура: -20 ℃ ~ 70 ℃ Температура хранения: -30 ℃ ~ 80 ℃ VCC источника питания Напряжение: 3,3 V ~ 5V Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL) Потребляемая мощность: около 90 мА Вес изделия: 25 (г) Определение штифта: 1 VCC 5V/3,3 В Потребляемая мощность 2 GND Наземный 3 CS ЖК-чип выбрать сигнал, низкий уровень включить 4 сброса ЖК-сигнал сброса, низкий уровень сброса 5 DC / RS Регистрация ЖК-экрана/сигнал выбора данных, низкий уровень: регистрация, высокий уровень: данные 6 SDI / MOSI SPI bus сигнал записи данных 7 SCK Сигнал на автобус SPI 8 светодиодный Задняя светильник управления, высокого уровня светильник, или 3,3 V постоянный светильник в том случае, если не требуется 9 SDO / MISO SPI bus считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключиться

Флуоресцентный

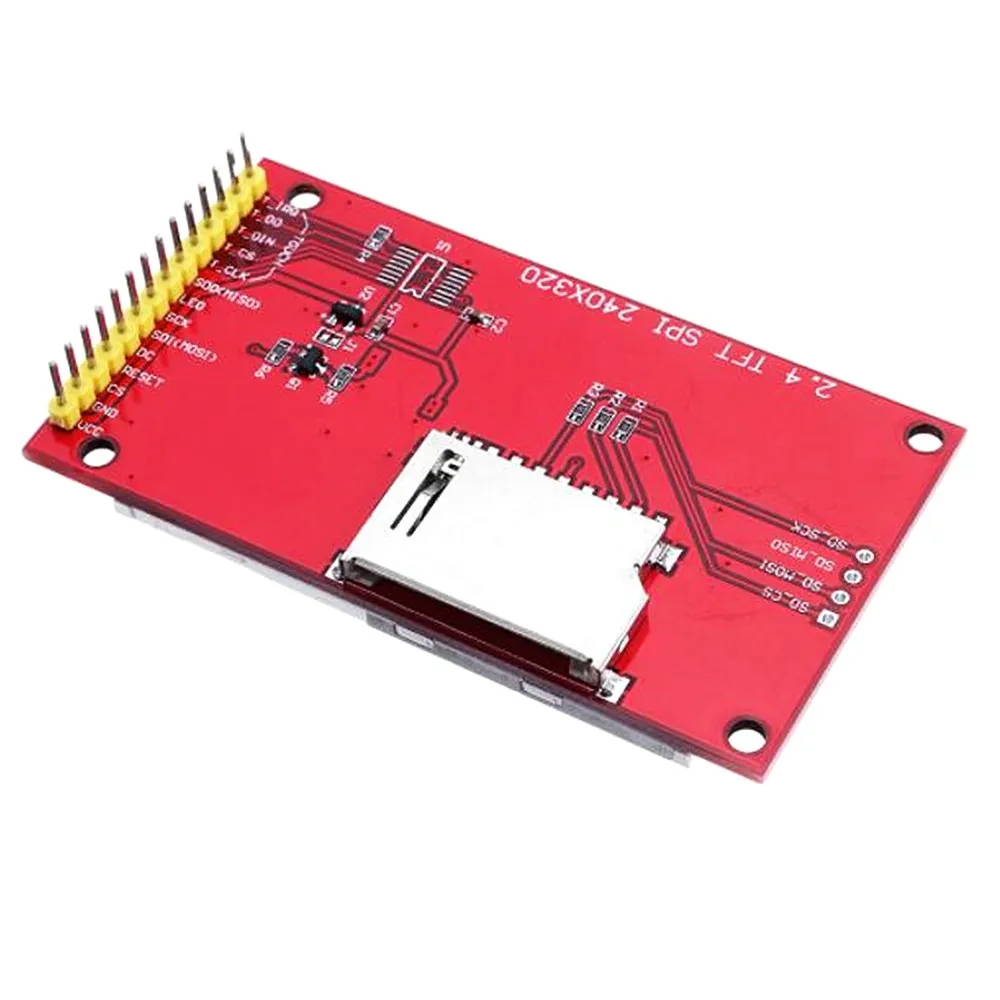

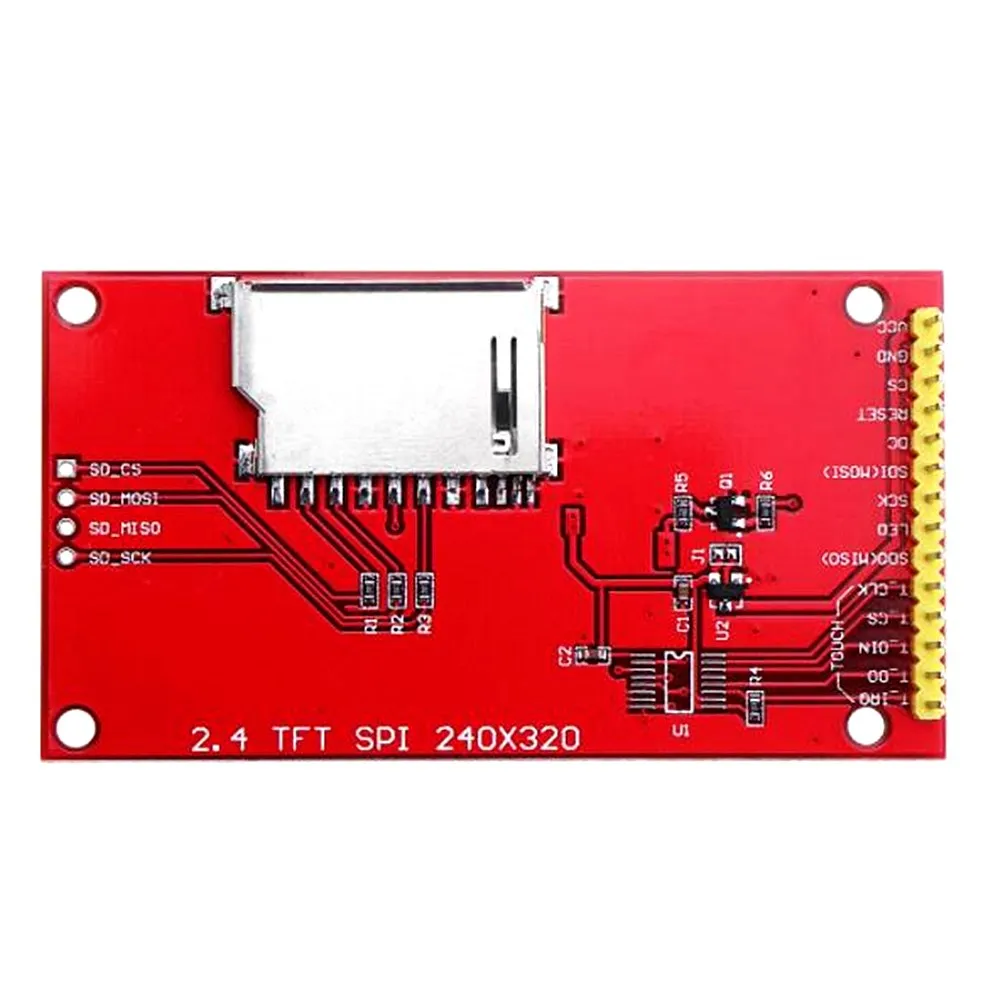

2,4 дюймовILI9341

Описание товара

2,4-дюймовый цветной экран, поддержка 16BIT цветная (RGB) 65 к цветной сенсорный экран дисплея, так как на различных мониторах Разрешение 320X240 HD, Опциональная Сенсорная функция Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее С слотом для sd-карты для удобного расширения эксперимента Предоставляет богатый образец программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Цвет дисплея: RGB 65K цвет Артикул: с сенсорным экраном: MSP2402 Без касания: MSP2401 Размеры: 2,4 (дюйм) Тип: TFT Чип драйвера: ILI9341 Разрешение: 320*240 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Эффективная Область отображения (область AA): 36,72x48,96 (мм) Модуль PCB размер базовой пластины: 77,18x42,72 (мм) Рабочая температура: -20 ℃ ~ 70 ℃ Температура хранения: -30 ℃ ~ 80 ℃ VCC источника питания Напряжение: 3,3 V ~ 5V Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL) Потребляемая мощность: около 90 мА Вес изделия: 25 (г) Определение штифта: 1 VCC 5V/3,3 В Потребляемая мощность 2 GND Наземный 3 CS ЖК-чип выбрать сигнал, низкий уровень включить 4 сброса ЖК-сигнал сброса, низкий уровень сброса 5 DC / RS Регистрация ЖК-экрана/сигнал выбора данных, низкий уровень: регистрация, высокий уровень: данные 6 SDI (MOSI) SPI bus сигнал записи данных 7 SCK Сигнал на автобус SPI 8 светодиодный Задняя светильник управления, высокого уровня светильник, или 3,3 V постоянный светильник в том случае, если не требуется 9 SDO (MISO) SPI bus считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключиться (Ниже приведена проводка сигнального кабеля с сенсорным экраном. Если нет необходимости касаться или сам модуль не имеет сенсорной функции, вы не можете подключиться) 10 T _ CLK Сенсорный сигнал на автобус SPI 11 T _ CS Чип сенсорного экрана выберите сигнал, низкий уровень включен 12 T _ DIN Сенсорный вход шины SPI 13 T _ DO Сенсорный выход шины SPI 14 T _ IRQ Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания

Флуоресцентный

2,8 дюймов ILI9341

Занимает не менее 4 портов IO без касания Занимает не менее 9 портов IO с сенсорным экраном Описание товара 2,8 дюймовый цветной экран, поддержка 16 бит RGB 65K цветной дисплей Разрешение 320X240, Опциональная Сенсорная функция Принять последовательный автобус SPI, нужно только несколько IO, чтобы светильник на дисплее С слотом для sd-карты для удобного расширения эксперимента Предоставляет богатый образец программ Стандарты военного процесса, долгосрочная стабильная работа Обеспечивает низкую техническую поддержку драйвера Параметры продукта Цвет дисплея: RGB 65K цвет Артикул: с сенсорным экраном: MSP2807 Без касания: MSP2806 Размеры: 2,8 (дюйм) Тип: TFT Чип драйвера: ILI9341 Разрешение: 320*240 (пиксель) Модуль интерфейса: 4-провод SPI интерфейс Эффективная Область отображения (область AA): 43,2x57,6 (мм) Модуль PCB размер базовой пластины: 50,0x86,0 (мм) Рабочая температура: -20 ℃ ~ 60 ℃ Температура хранения: -30 ℃ ~ 70 ℃ VCC источника питания Напряжение: 3,3 V ~ 5V Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL) Потребляемая мощность: около 90 мА Вес изделия: 25 (г) Определение штифта: 1 VCC 5V/3,3 В Потребляемая мощность 2 GND Наземный 3 CS ЖК-чип выбрать сигнал, низкий уровень включить 4 сброса ЖК-сигнал сброса, низкий уровень сброса 5 DC / RS Регистрация ЖК-экрана/сигнал выбора данных, низкий уровень: регистрация, высокий уровень: данные 6 SDI (MOSI) SPI bus сигнал записи данных 7 SCK Сигнал на автобус SPI 8 светодиодный Задняя светильник управления, высокого уровня светильник, или 3,3 V постоянный светильник в том случае, если не требуется 9 SDO (MISO) SPI bus считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключиться (Ниже приведена проводка сигнального кабеля с сенсорным экраном. Если нет необходимости касаться или сам модуль не имеет сенсорной функции, вы не можете подключиться) 10 T _ CLK Сенсорный сигнал на автобус SPI 11 T _ CS Чип сенсорного экрана выберите сигнал, низкий уровень включен 12 T _ DIN Сенсорный вход шины SPI 13 T _ DO Сенсорный выход шины SPI 14 T _ IRQ Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания
