2020 PORTAPACK H2 + HACKRF ONE SDR радио прошивка Havoc 0.5ppm TCXO GPS 3 2 дюймовый сенсорный ЖК дисплей

2020 PORTAPACK H2 + HACKRF ONE SDR радио прошивка Havoc 0.5ppm TCXO GPS 3 2 дюймовый сенсорный ЖК дисплей

Официальная прошивка, созданная для PortaPack, имеет несколько декодеров и передатчиков, встроенных в него, но третьи вечерние прошивки 'havoc-это действительно то, что вы захотите использовать с ним, так как он содержит еще много декодеров и вариантов передачи.

Вы можете полностью раскрыть силу Portapack, так как это поставляется сХаос прошивкиУстановлен!

• Portapack x1 с 3,2 дюймов сенсорный экран ЖК-дисплей

  (Хаос прошивки предустановленной операционной системой)

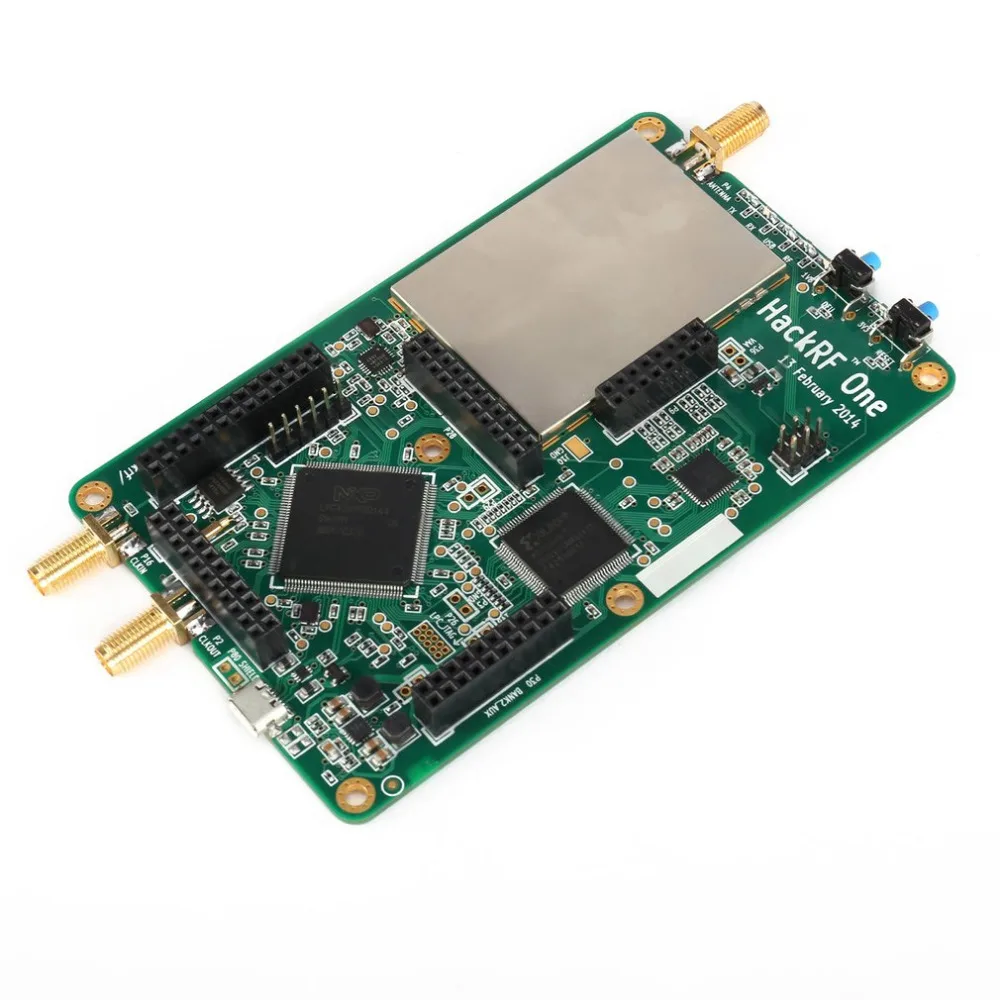

• HackRF x1
• Антенна
• Usb кабель

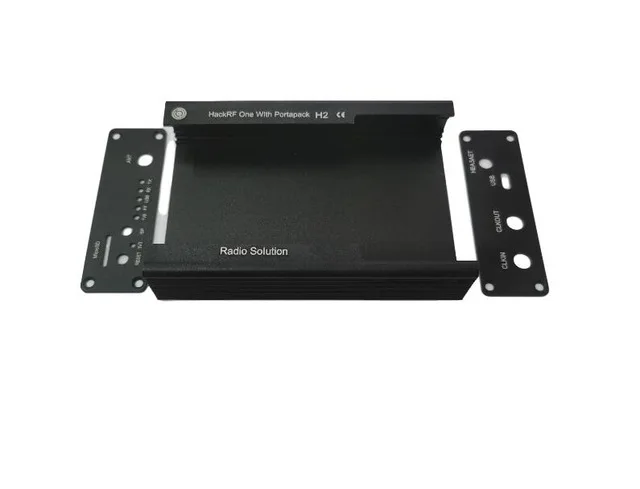

• Металлический Чехол

В соответствии с исходным кодом: abcde@alibaba.com

Измените дизайн этого оборудования и поделитесь им с энтузиастом.

Ход работы:

1. Завершили проверку программы прототипом.

2. Последние документы 2017,5 месяцев основаны на усовершенствованиях.

Захвата и воспроизведения

Одна из лучших вещей о PortaPack заключается в том, что он делает захват и воспроизведение беспроводных сигналов, таких как от ISM band remote Control чрезвычайно простым. Чтобы создать захват, вам просто нужно войти в меню «захват», установить частоту дистанционного ключа, нажмите красную кнопку «запись», а затем нажмите клавишу на пульте ДУ. Затем прекратите запись, чтобы сохранить ее на sd-карте.

Теперь вы можете перейти в меню повтора, выберите файл, который вы только что записали, и нажмите кнопку воспроизведения. Точно такой же сигнал будет передаваться по воздуху, эффективно заменяя ваш удаленный ключ.

Микрофон TX

С помощью 3,5 мм аудиоразъем В portapack также может использоваться в качестве стандартного кнопкой для принятия вызова или Голосовая активация портативная рация радиостанция. С микрофоном, подключенным к аудиоразъему, просто удерживайте правую кнопку, чтобы нажать, чтобы поговорить. При необходимости вы также можете включить несколько вариантов тона CTCSS, а также тона, которые выглядят так, как они позволяют передавать беспроводные наушники

Другое передатчики

Есть универсальный передатчик OOK, который может быть запрограммирован с пользовательскими данными. Этот режим может быть полезен для экспериментов с простыми брелками или такими вещами, как домашние автоматические выключатели. Есть множество режимов передачи, которые сомнительны в большинстве стран и могут вызвать у вас огромные проблемы. Эти передатчики предназначены исключительно для внутреннего тестирования с помощью клетки Фарадея!

Приемники

Путем подключения динамиков к portapack для 3,5 мм аудиоразъем вы можете легко Слушайте всё Стандартный NFM и WFM звуковые сигналы.ADS-B приема можно легко включить на PortaPack, выбрав индуктор и символ молнии в правом верхнем углу. С поддержкой bias tee вы можете получить самолет.

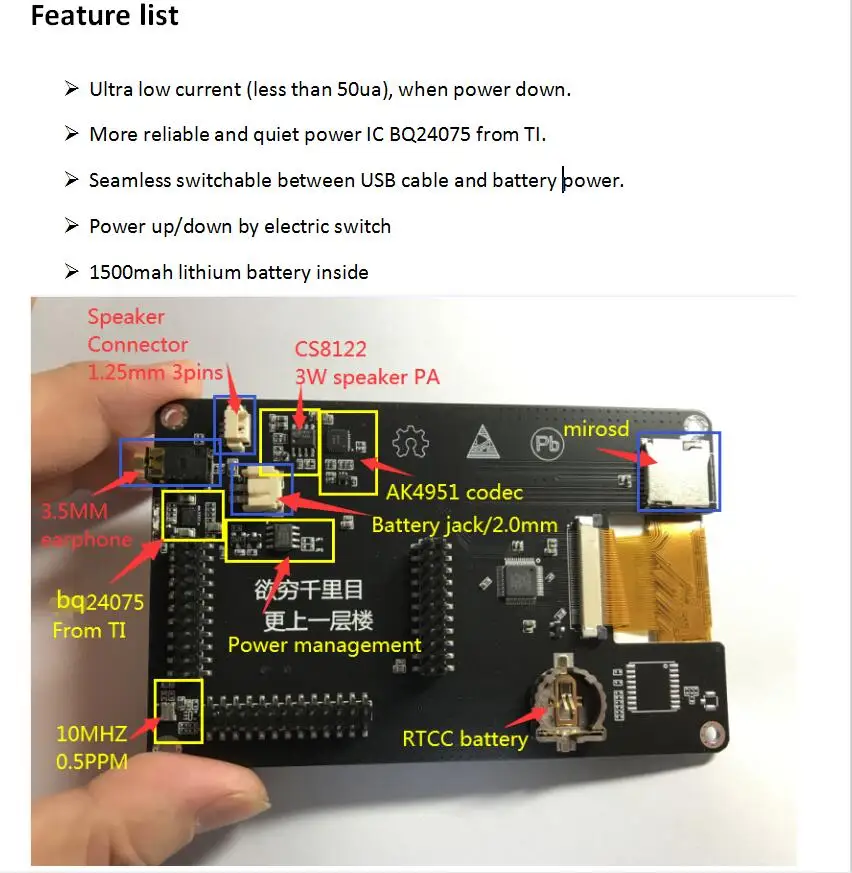

Аппаратная конфигурация:

1.3.2 дюймов TFT240 * 320 экран

2. Навигационный переключатель

3. Аудио выход

4. Вход для микрофона

5.DC2.1 интерфейс

6,4 слоя золотой пластине

7. Процесс ROSH (экспортируется в Европу и Америку)

Последняя версия обновляется с последними документами в 2017,5 месяце

Добавьте PortaPack к вашему HackRF One программно-определяемому радио и оставьте свой ноутбук позади! PortaPack крепится к вашему HackRF и добавляет сенсорный ЖК-экран, навигационное управление, разъем для наушников, часы в реальном времени, слот карты micro SD,

Просто добавьте usb-аккумулятор, и вы готовы исследовать радио спектр, где бы вы ни находились. Прошивка PortaPack работает на быстрых процессорах ARM в вашем HackRF. Не требуется компьютер (за исключением перепрограммирования прошивки).

Хаос функции, в том числе:

• IQ файл воспроизведения
• Микрофон FM передача с CTCSS
• Декодер CTCSS
• Частотный менеджер (сохранение и загрузка с sd-карты, с категориями и примечаниями)
• Файловый менеджер
• "Деки" волны проигрыватель файлов (поставить 8-битный подойдет как для повседневной носки, так файлы на sd-карте/wav каталог)
• ADS-B приемник с картой
• SSTV передатчик
• Полностью Настраиваемые передачи сигналов
• POCSAG передатчик
• POCSAG приемник/декодер
• Передатчик Морзе (FM тон и CW)
• OOK передатчик для общих дистанционных кодеров (PT2262, дверные звонки, удаленные розетки, некоторые гаражные двери, ...)
• RDS (радиосистема передачи данных) PSN, радиотекстовый передатчик и группы времени
• Метеорологический радиоsonde приемник для M10 и M2K2...
• AFSK приемник
• Передатчик AFSK (Bell202. ..)
• Nuoptix DTMF синхронизации передатчик
• TouchTunes автомат универсальный пульт дистанционного управления
• LCR (Language de Commande Routier) Генератор сообщений
• Передатчик управления уличным освещением (CCIR tones)
• Чехол "Play Dead"
• Полностью настраиваемый генератор радиочастотных сигналов
• RSSI аудио выход как шаг (для определения направления)

Технические характеристики

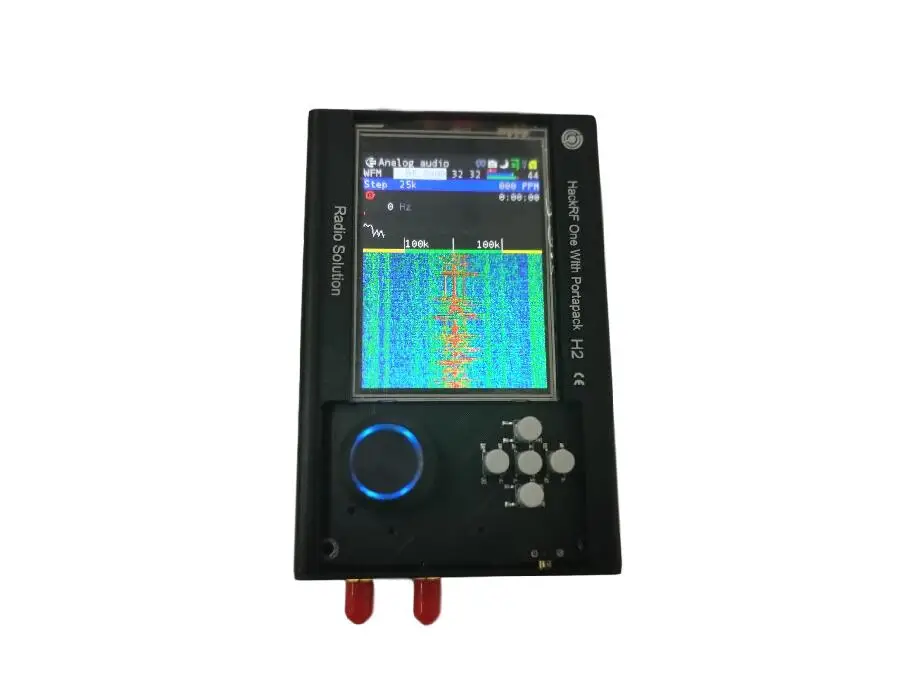

• 3,2 дюйма, 240x320 RGB ЖК-дисплей с резистивный экран панель.
• Четыре клавиши со стрелками, вращающееся колесо пробежки и кнопка выбора.
• Аккумулятор для сохранения настроек и даты/времени.
• Слот карты Micro SD для хранения данных и кодов

Некоторые функции, продемонстрированные в 2016 году 22 февраля видео прошивки:

• SSB, AM, узкополосный FM, широкополосный FM аудио прием, с спектром водопад.
• Широкополосный (18 МГц) спектральный анализ и водопад.
• Мониторинг лодок (AIS), автомобилей (TPMS) и транспондеров счетчика утилиты (ITRON ERT).
• HackRF режим запускает HackRF прошивки для использования с хост-компьютером SDR программного обеспечения.
• Калибровка PPM для более точной настройки.
• Режим сна экономит питание, выключая только дисплей.

Вы также можете найти очень интересную прошивку Furrtek HAVOC!

Требуется некоторая сборка.

Ваш HackRF будет продолжать работать с компьютерным программным обеспечением SDR, когда вы поместите PortaPack в режим HackRF.

PortaPack совместим только с HackRF One. Он не совместим с более ранней конструкцией HackRF Jawbreaker. Если у вас есть RF щит, установленный на вашем HackRF, PortaPack должен поместиться просто хорошо. Совместимость с HackRF Blue является экспериментальной. Один синий владелец сообщил хорошие результаты с небольшими механическими помехами между звуковыми конденсаторами PortaPack и заголовком baseband. Если у вашего HackRF Blue Нет заголовка baseband, у вас не должно быть механических проблем.

Для PortaPack требуется внешний аккумулятор. Любой подключенный к USB аккумулятор должен работать, хотя они сильно отличаются по качеству и плохо разработанные батареи могут вводить шум регулятора напряжения в радио.

PortaPack и HackRF не заменят ваш ручной радиоприемник ham. Чувствительность при приеме варьируется от диапазона до диапазона, но не будет работать, а также радиоприемник true ham
