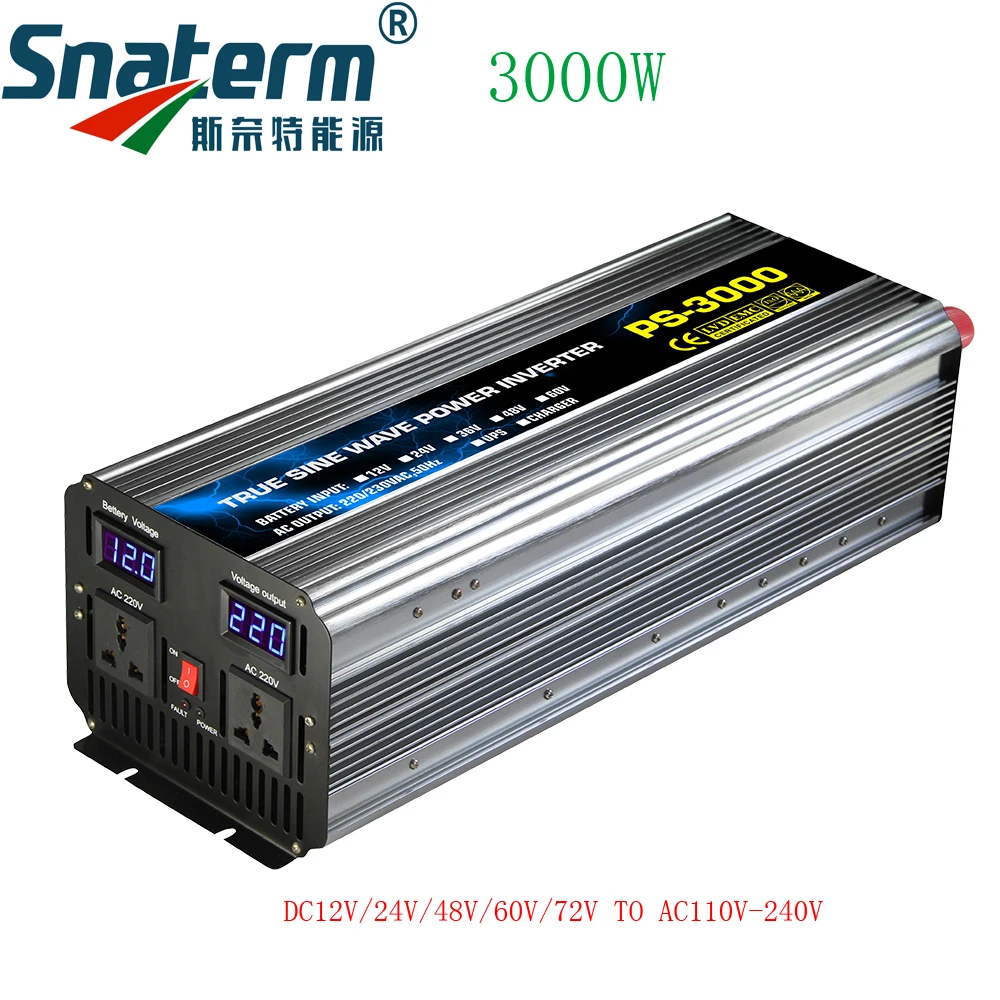

Инвертор немодулированного синусоидального сигнала, 3000 Вт, 12/24/48/60/72 В постоянного тока на 220/230/240 В переменного тока, 50 Гц, 0 Гц, с функцией зарядного устройства переменного тока, UPS

Добро пожаловать

Перед установкой и эксплуатацией инвертора внимательно прочитайте это руководство. Данное пособие содержит важную информацию и инструкции по технике безопасности, необходимые для получения характеристик, необходимых для вашей заявки. Сохраните это руководство для справки в будущем. Эти инверторы серии PS pure sine wave отличаются компактным размером, инновационным улучшенным микропроцессором управления, высокой эффективностью, классной и надежной конструкцией.

Серия PS: только синусоидальный инвертор.

Серия PS-C: инвертор чистой синусоиды с зарядным устройством.

Серия EPS. Инвертор чистой синусоиды с зарядным устройством и функцией UPS.

Предупреждения, предупреждения и Примечания

Очень важно, чтобы любой оператор и установщик этого инвертора читал и соблюдал всеПредупреждения, предупреждения и ПримечанияИ все инструкции по установке и эксплуатации. В частности, соблюдатьПредупреждения(Возможность серьезной травмы или гибели),Предупреждение(Возможность повреждения инвертора и/или другого оборудования), аПримечания(Включено, чтобы помочь вам в достижении максимальной производительности и длительного срока службы от этого инвертора с улучшенным дизайном.

• Начать работу

При включении моторизованного прибора или инструмента происходит начальный скачок мощности для запуска. Этот скачок мощности называют "начальной нагрузкой" или "Пиковой нагрузкой". После запуска инструмента или прибора требуется меньше энергии для работы. Это называется «непрерывной нагрузкой» с точки зрения требований к электропитанию. Вам нужно будет определить, какую мощность требуется вашему инструменту или прибору для запуска (стартовая нагрузка), и он продолжится

(300ва-1500ва)

(2000ва-3000ва)

(4000ва-6000ва)

Требования к беговой мощности (непрерывная нагрузка). Потребляемая мощность Номинальная в ваттах, а может быть рассчитана от ампер (Ампер). Эта информация обычно печатается или печатается на большинстве приборов и оборудования.

Умножьте:Усилители переменного токаХ220(Переменное напряжение) =Ватты

Эта формула дает близкое приближение непрерывной нагрузки вашего прибора.

Умножьте:ВаттыХ2= Начальная нагрузка для большинства приборов

Данная формула дает близкое приближение начальной нагрузки большинства приборов. Исключения составляют моторизованные приборы, такие как насосы, морозильные камеры и кондиционеры. Эти устройства могут иметь пусковые нагрузки до восьми раз больше номинальных ватт.

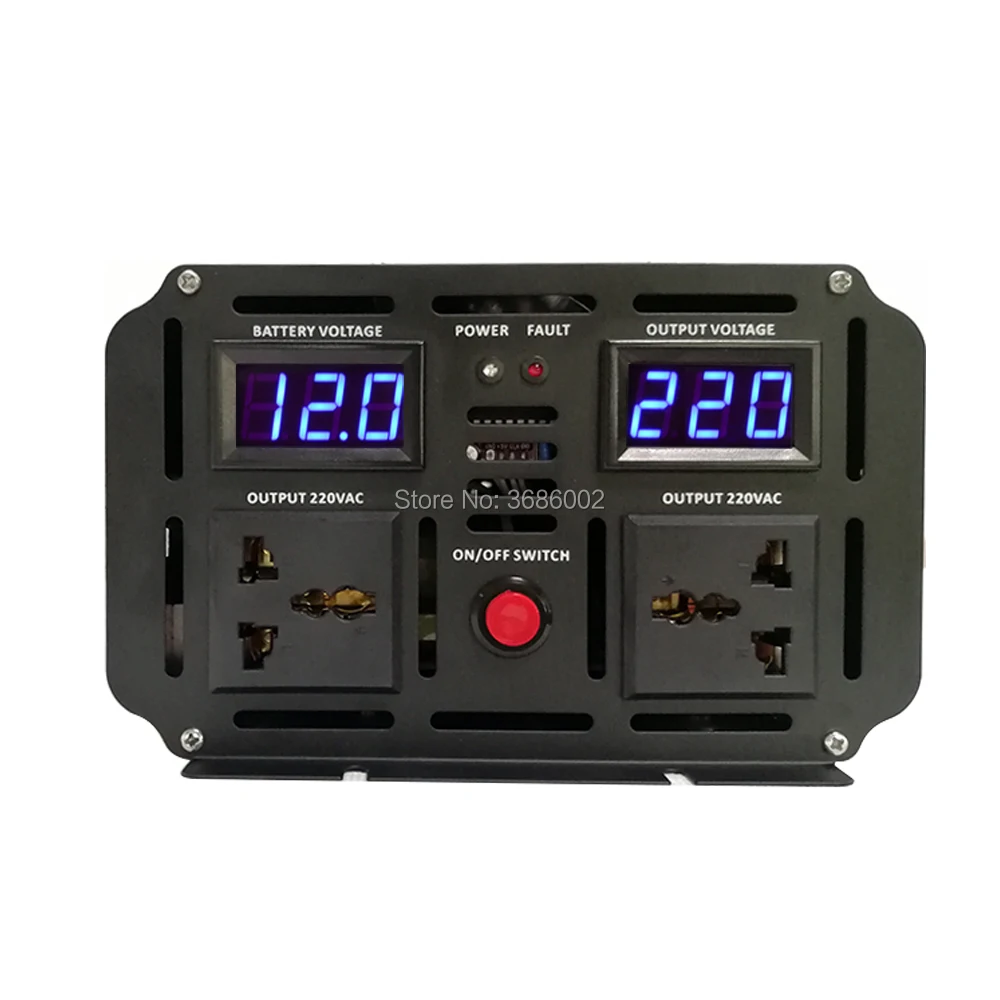

Презентация передней и задней панелей

1. Розетки переменного тока (эта розетка может отличаться для разных стран), для емкости 4000 ва и выше используются выходные терминалы вместо выходных розеток.

2. Переключатель ВКЛ/ВЫКЛ. Включается и выключается на Инверторные цепи.

3. Индикатор неисправности, этот светодиодный горит красным цветом, если устройство неисправно.

4. Индикатор питания, этот светодиодный горит зеленым цветом, если мощность переменного тока присутствует (только для серии PS-C и EPS), он горит синим цветом, если устройство переходит в инверторный режим.

5. Цифровой дисплей напряжения батареи

6. Цифровой дисплей выходного напряжения. Для моделей 300-1500ва этот дисплей указывает напряжение батареи при запуске инвертора и когда напряжение батареи падает до уровня защиты от низкого напряжения батареи.

7. Красный положительный входной разъем постоянного тока, подключите его к положительному клемму аккумулятора.

8. Черный отрицательный входной терминал постоянного тока, подключите его к отрицательному клемму аккумулятора.

9. Разъем сетевого шнура переменного тока, подключение к сети переменного тока (доступно только на PS-C и EPS элементах, которые включают зарядное устройство и или функцию автоматического переключения)

10. Входной автоматический выключатель перегрузки по току. Автоматическое отключение, если устройство превышает ток. Нажмите кнопку для сброса после выключения.

11. Высокоскоростные Вентиляторы охлаждения. Охлаждающий вентилятор автоматически включается для охлаждения инвертора, когда температура внутри инвертора превышает заданный предел. Отключается при снижении температуры.

12. Индикатор зарядки. Этот светодиодный горит зеленым цветом, если источник питания переменного тока присутствует и он указывает, что инвертор заряжает аккумулятор.

Размер батареи

Для определения минимального амперчасового номинала аккумулятора, который вам понадобится для работы приборов от инвертора, и любых приборов постоянного тока, работающих от аккумуляторного банка. Выполните следующие действия:

1. Укажите максимальную мощность, которую должен обеспечить инвертор (как указано выше).

2. Оцените количество часов, в течение которых устройства будут использоваться между перезарядками аккумулятора. Это будет отличаться в зависимости от приборов.

3. Определите общее количество ватт-часов необходимой энергии. Затем умножьте среднее энергопотребление в ваттах на количество часов времени работы. Например: 2000 ватт в течение 10 часов = 20000 Ватт часов. Используя 2000 ватт (или 200 ампер) в течение 10 часов, например, как выше, тогда необходимо 200 ампер в течение 10 часов. Это предоставляет нам базовые ампер-часы (Ач) требуемой батареи. Десять часов при 200 а равно 2000 ампер часов (Ач). Этот ответ является только началом, потому что есть другие условия, которые определяют фактическое время выполнения. К ним относятся:

• Нагрузка и время использования устройства переменного тока (основной ампер-час)
• Калибр кабеля и длина
• Уровень заряда аккумуляторов (между использованием зарядные устройства должны уметь полностью заряжать аккумуляторы)
• Температура батарей (более холодные батареи обеспечивают меньше ампер)
• Возраст и состояние аккумуляторов (старшие аккумуляторы теряют Емкость (ампер часов)
• Соответствие отключению лишних нагрузок переменного и постоянного тока.
• При наличии каких-либо сомнений относительно размера аккумуляторного банка можно смело переоценивать потребности аккумуляторного банка в час ампер.

Примечание:

Тип батарей, которые вы используете для питания вашего инвертора высокой мощности, важен. Аккумуляторы, используемые для запуска двигателей, не предназначены для многократного заряда и разряда. Мы рекомендуем использовать «аккумуляторы глубокого цикла» или «морские».

Кабельные датчики

При подключении инвертора к аккумуляторному банку Используйте Самый толстый многожильный изолированный медный провод, доступный в максимально короткой длине. Если инвертор и аккумулятор расположены в пределах 4 футов друг от друга, для соединения должен использоваться минимум манометра AWG8. Когда расстояние между инвертором и аккумулятором составляет 4-6 футов, требуется минимум калибровочного провода AWG6.

Установка и подключение инвертора

Ваш инвертор не должен быть установлен под капотом транспортного средства. Этот инвертор имеет два подключения кабеля постоянного тока, один положительный и один отрицательный. Порядок шагов в следующей процедуре минимизирует опасность искрения возле аккумуляторной батареи.

1. Перед установкой и подключением переключатель включения/выключения инвертора должен быть в положении выключения.

2. Инвертор должен быть установлен горизонтально с помощью коррозионностойких креплений размером #10 или больше.

3. Подготовьте все концы набора кабелей с кольцевыми клеммами на концах аккумулятора.

4. Установите один держатель предохранителя с предохранителем на Pos-кабель близко к концу аккумуляторной батареи.

5. Убедитесь, что переключатель ON/OFF, расположенный на передней панели инвертора, находится в положении OFF (O).

6. Убедитесь, что все шнуры устройства или удлинители отключены от инвертора.

7. Подключите неиспользуемый кабель к отрицательному (-) терминалу аккумуляторной батареи.

8. Подключите отрицательный кабель к отрицательному (-) контакту инвертора.

9. Изолируйте конец кабеля для подключения к положительному (+) инверторному клемму.

10. Подключите предохраненный кабель к положительному (+) клемме аккумулятора.

11. Подключите положительный конец кабеля к положительному (+) инверторному клемму.

12. Для серий PS-C и EPS Подключите съемный шнур питания к сетевому разъему переменного тока.

Примечание: искрение нормальное для первого подключения.

Операция

1. Включите (I) инвертор. Убедитесь, что звуковой сигнал перегрузки не звучит.

2. Выключите (0) инвертор. Звуковой сигнал может также звучать коротким "чирком". Это нормально.

3. Для серии PS-C и EPS Подключите съемный разъем питания к розетке от сети переменного тока, индикатор питания горит зеленым цветом, для серии PS-C это означает, что зарядное устройство работает. Для серии EPS это означает, что зарядное устройство работает не только, но и мощность 220 В переменного тока присутствует на выходе переменного тока.

4. Когда вы подтвердите, что прибор для работы отключен, подключите шнур прибора к одной из розеток переменного тока 220 В на передней панели инвертора.

5. Включите инвертор. Инвертор запускает процедуру самообнаружения, звуковой сигнал одновременно звуковой сигнал, индикатор питания горит зеленым цветом. Индикатор неисправности горит красным цветом, а затем выключается.

6. Включите прибор.

Примечания:

Звуковой сигнал может мгновенно издавать "щебень" при выключении инвертора. Этот же сигнал тревоги может также звучать при подключении или отключении инвертора от аккумуляторного блока на 12 В. При использовании удлинителя от инвертора до прибора удлинитель не должен быть длиннее 50 футов.

Время резервного копирования батареи

Вы можете использовать этот простой алгоритм для расчета времени использования аккумуляторного блока с помощью инвертора:

Время резервного копирования (t)= Напряжение аккумулятора X сила тока аккумулятора X 80% X 90%/мощность нагрузки.

Пример: для расчета времени резервного копирования аккумулятора 12 В/100 ач с нагрузкой 100 Вт,

Время резервного копирования (t)= 10x100x80% x 90%/100 Вт = 7,2 часов

Примечание: Этот Алгоритм расчета времени резервного копирования предназначен только для справки. Фактическое Резервное копирование зависит от многих других факторов, как указано вОпределение размера батареи.

Устранение неполадок

Гарантия

Этот продукт предоставляется первоначальному покупателю гарантии в течение одного (1) года с даты первоначальной покупки, чтобы не иметь дефектов в материале и изготовлении. Мы отказываемся от какой-либо ответственности за вызванный ущерб. Ни в коем случае мы не несем ответственности за любую сумму ущерба, выплаченную за товар в розницу.
