DDS функция генератор сигналов счетчик источник сигнала измеритель частоты

DDS функция генератор сигналов счетчик источник сигнала измеритель частоты

Примечание: Пожалуйста, оставьте нам сообщение, какой тип (2 МГц/5 МГц) вы бы сделали заказ, если у вас нет примечания, мы отправим Тип 5 МГц.
Описание:
100% абсолютно новый, высокое качество

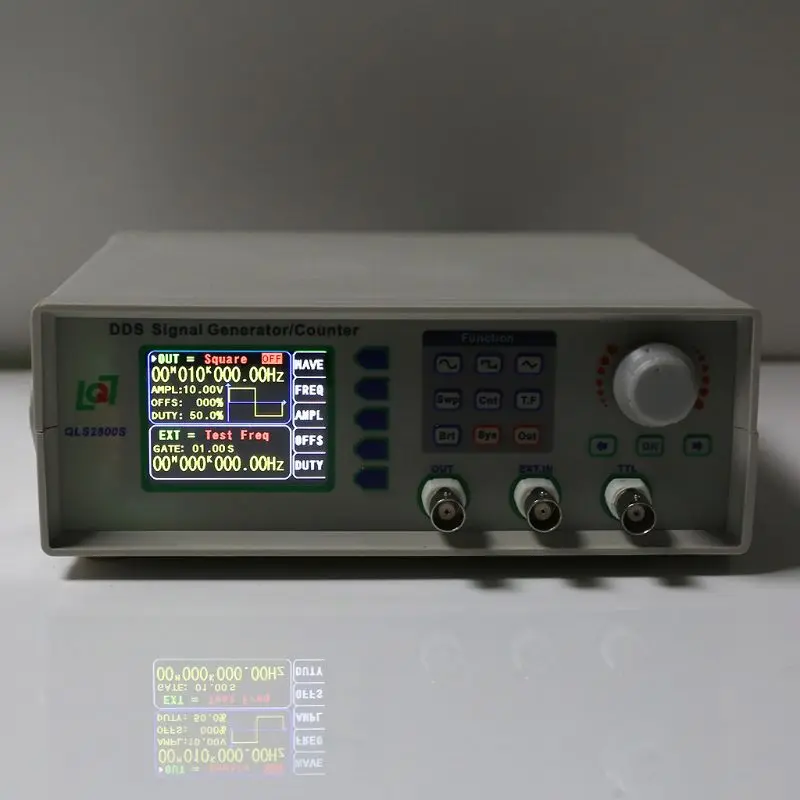

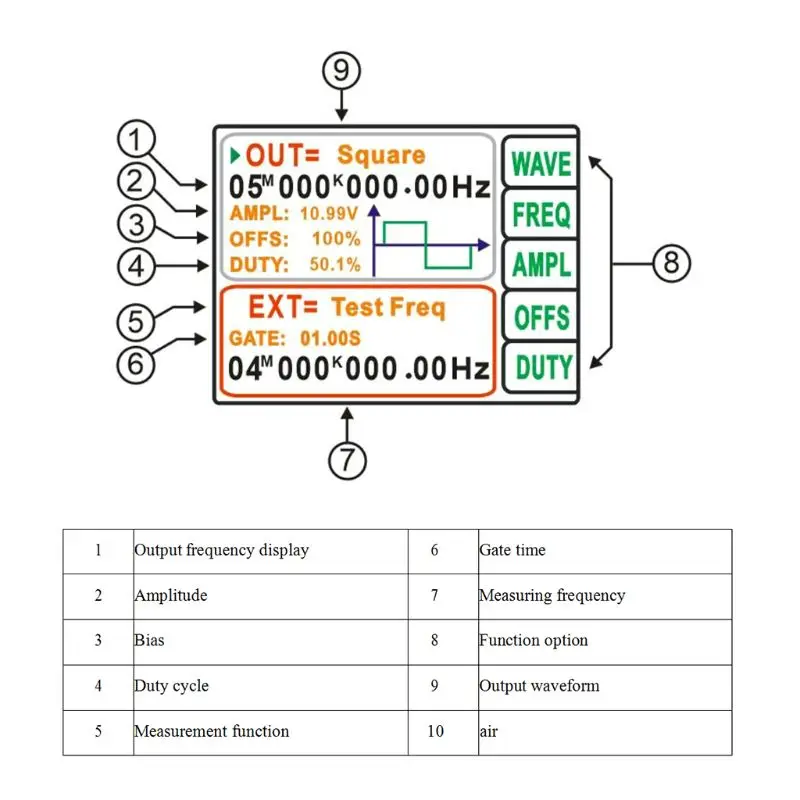

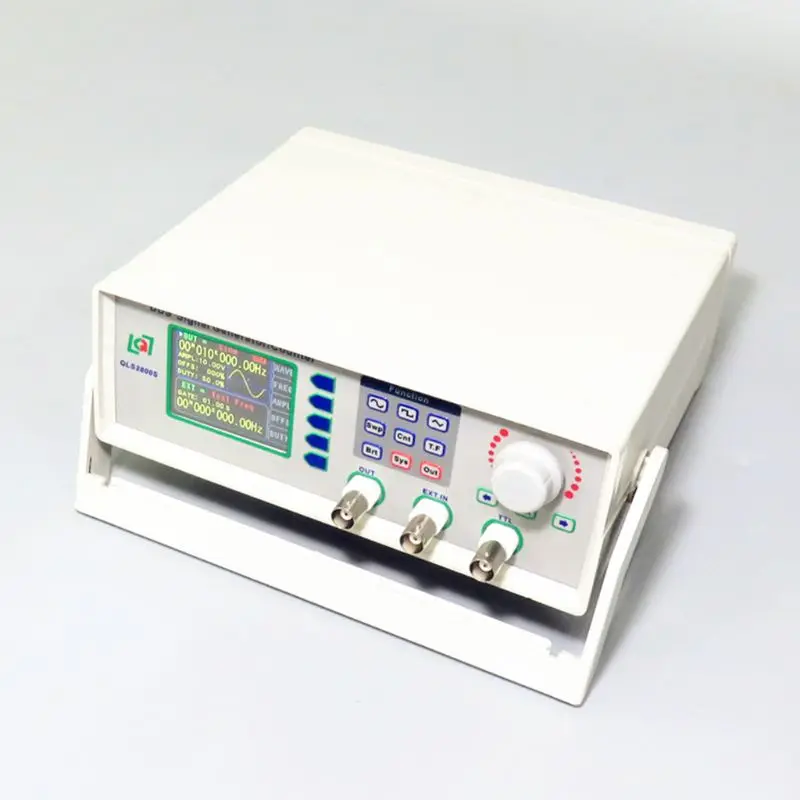

Внутренняя цепь использует технологию поверхностного монтажа, которая значительно улучшает защиту от помех и срок службы инструмента. Интерфейс дисплея оснащен 2,4-дюймовым TFT жидкокристаллическим дисплеем с высоким разрешением 320*240, который может отображать все параметры канала и подсказать функции текущей кнопки, эффективно Используйте ресурсы кнопок и избегайте частых операций с пользовательскими кнопками, значительно улучшая интерфейс дисплея. Работоспособность. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и исследований.
Особенности:
1. Технология прямого цифрового синтеза (DDS), FPGA дизайн, ультра-Низкое энергопотребление;
2. Один адаптер питания DC5V, легко носить с собой;

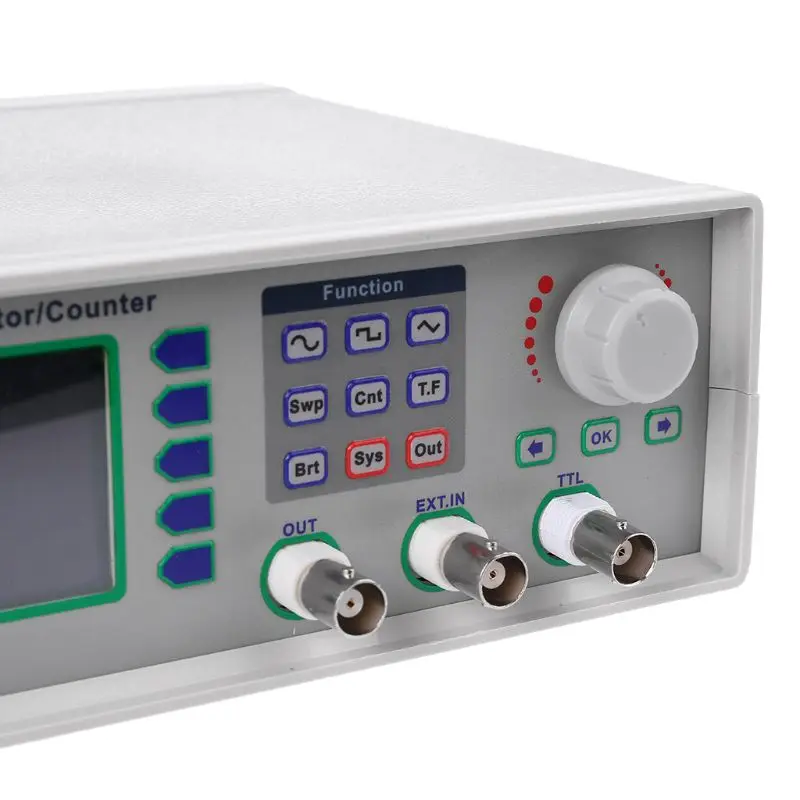

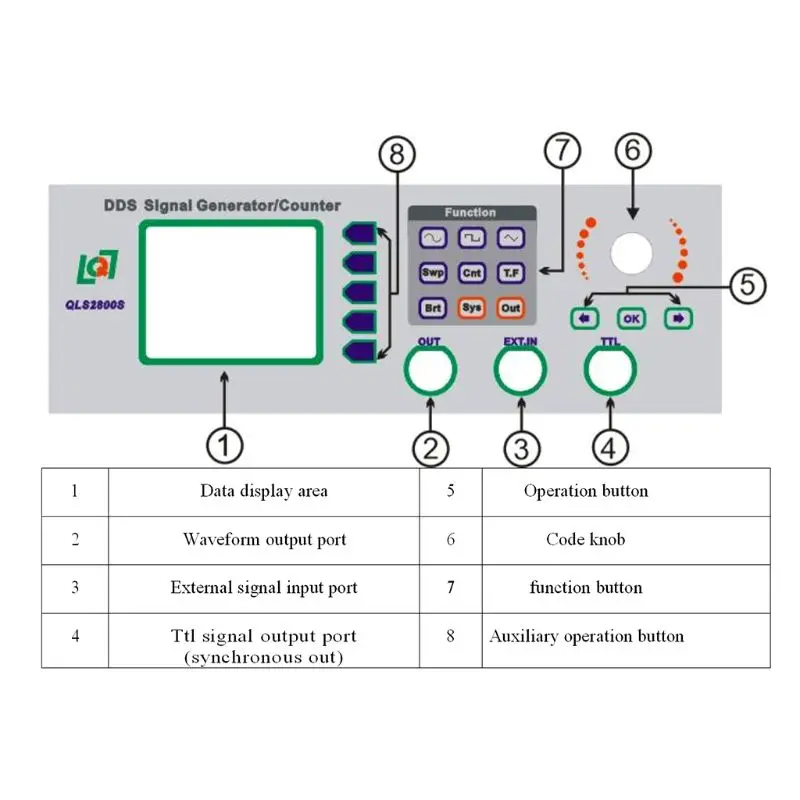

3. С использованием 2,4-дюймового TFT ЖК-экрана, с регулируемыми функциональными кнопками и поворотным кодировщиком, значительно повышает простоту использования машины;
4. Основные функциональные формы, такие как Синусоидальная волна, треугольная волна, квадратная волна, волнистая Пилообразная волна и импульсная волна с регулируемым циклом работы;
5. Частота выходного сигнала может быть меньше 0,01 Гц;
6. Есть 10 наборов битов для хранения параметров M0 ~ M9, и данные M0 автоматически вызываются при загрузке;
7. Разрешение частоты волны составляет не менее 0,01 Гц, а амплитудное разрешение составляет не менее 10 мВ;
8. Он имеет два режима запуска: ручной триггер и внешний триггер. Это может сделать машину выходной любой импульсный поезд от 1 до 999999.
9. Регулировка импульсного волнового рабочего цикла является точной до 0.5%;
11. Сканирование частоты с конечной точкой;
12. С измерением частоты, счетной функцией;
13. Все параметры могут быть откалиброваны с помощью внутренних процедур;
14. Мощные функции связи, что делает открытый протокол связи, что делает вторичное развитие очень простым;
15. После подключения к ПК, ПК может быть использован для управления прибором;

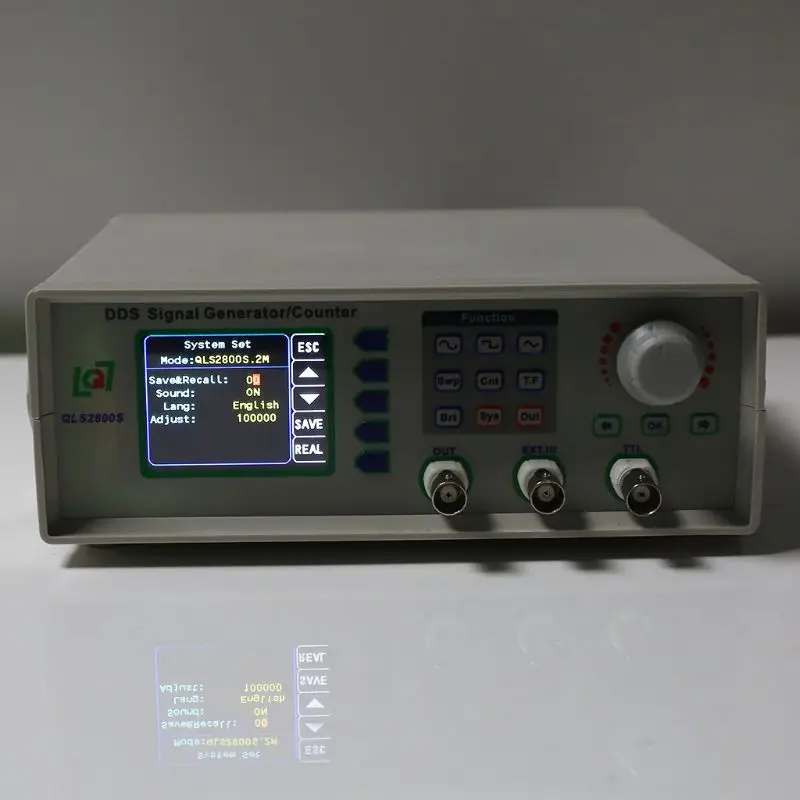

16. Операционный интерфейс может быть переключен между китайским и английским, а объем и объем более широкие;
Функциональный дисплей:

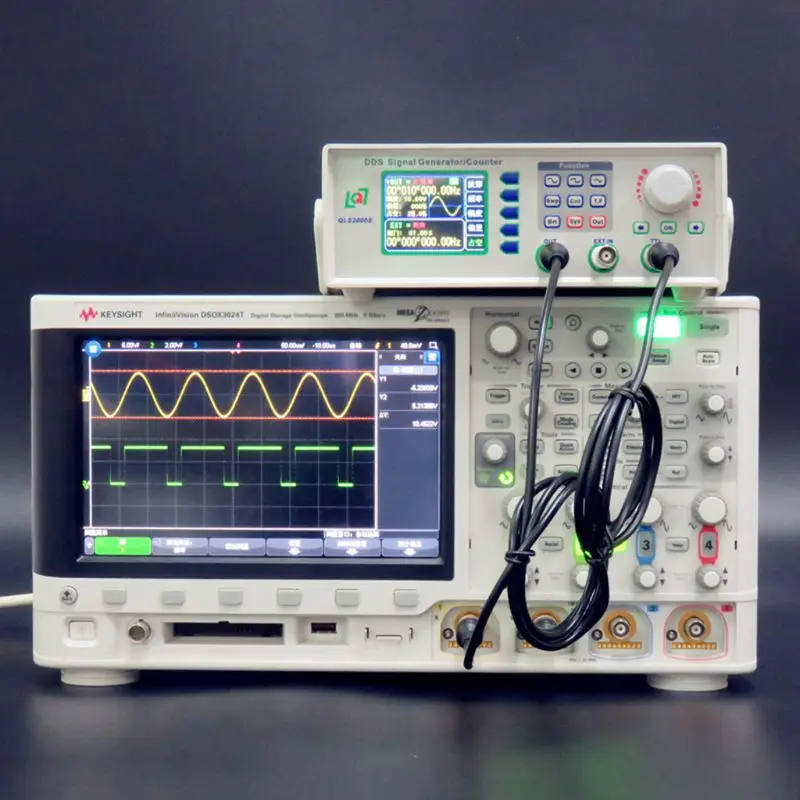

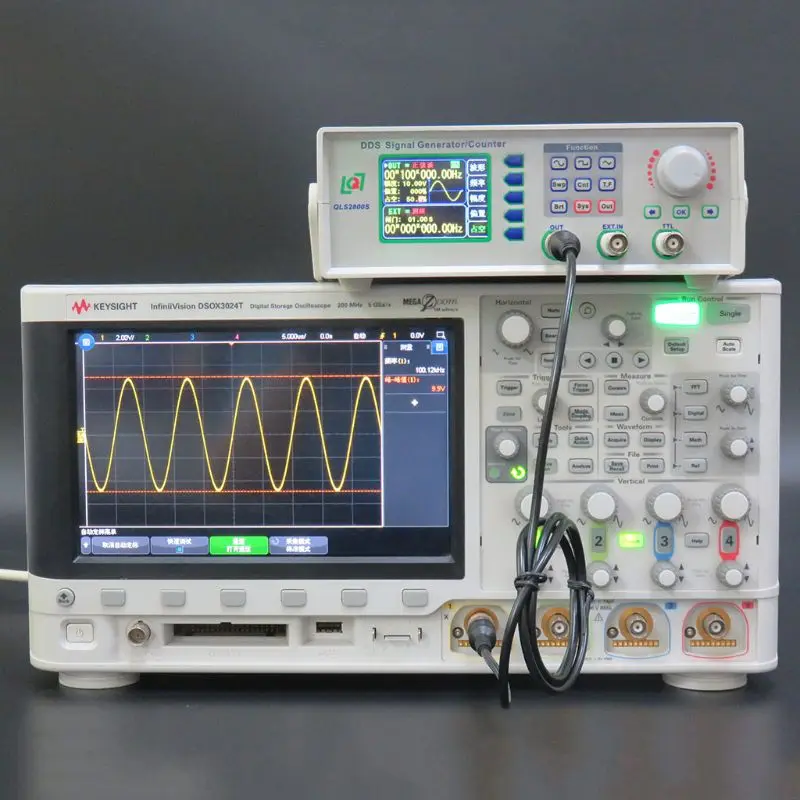

(1) Функция волнового выхода: Выходная частота 100K, пиковое-пиковое значение 10V, синусоидальный сигнал с нулевым смещением.
(2) Функция волнового выхода: квадратный волновой сигнал с выходной частотой 100K, пиковое-пиковое значение 10V, смещение до нуля
(3) функция волнового выхода: Выходная частота 100K, пиковое-пиковое значение 10V, треугольный волновой сигнал с нулевым смещением.

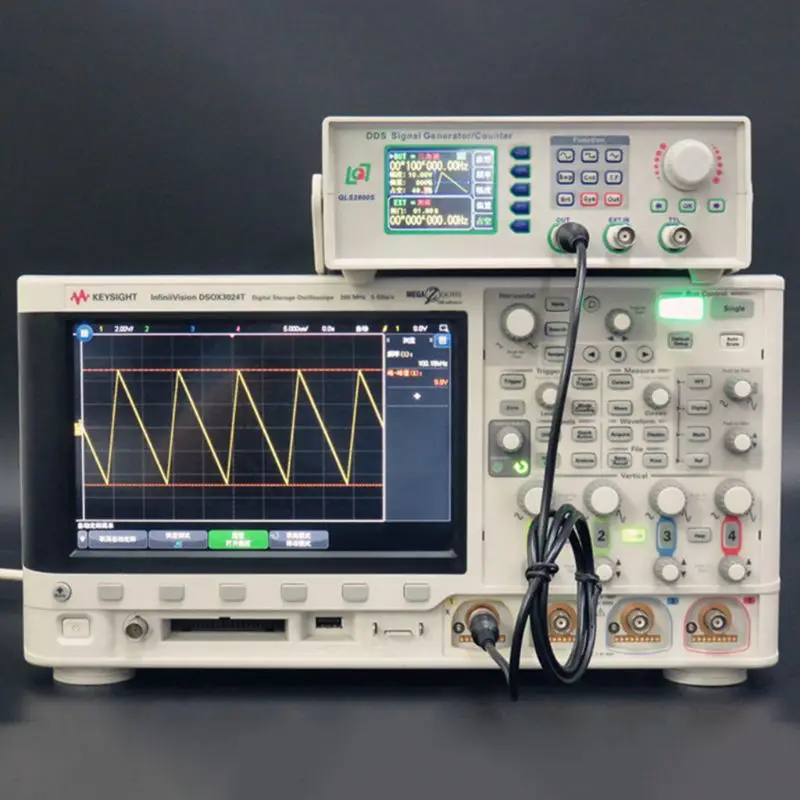

(4) функция выхода волн: выходной угловой волновой сигнал sawtooth с выходной частотой 100 к, пиковое-пиковое значение 10 в и смещение до нуля.
(5) функция волнового выхода: Выходная частота 100K, пиковое-пиковое значение 10 В, смещение до нулевого углового волнового сигнала.
(6) Функция выходного сигнала: квадратный волновой угол волнового сигнала с выходной частотой 100 к, пиковое-пиковое значение 10 в, смещение + 100%, и рабочий цикл 10%.
(7) Функция выходного сигнала: квадратный волновой угол волнового сигнала с выходной частотой 100 к, пиковое-пиковое значение 10 в, смещение-100% и коэффициент мощности 90%.

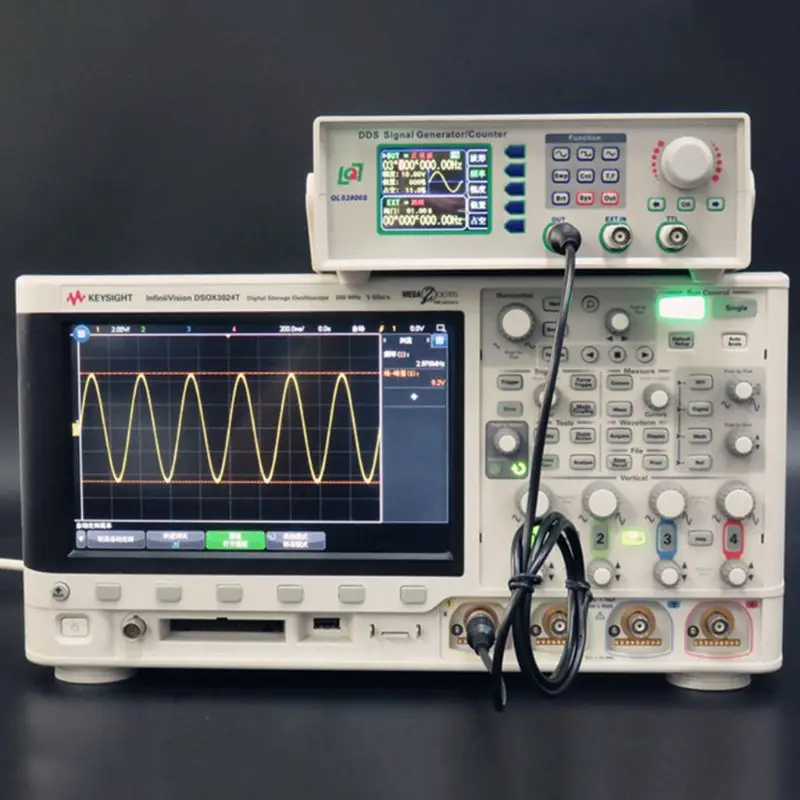

(8) функция волнового выхода: Выходная частота 3 м, пиковое-пиковое значение 10 В, сигнал синусоидальной волны с нулевым смещением.
(9) функция волнового выхода: Выходная частота 3 м, пиковое-пиковое значение 10 мВ, сигнал синусоидальной волны с нулевым смещением.

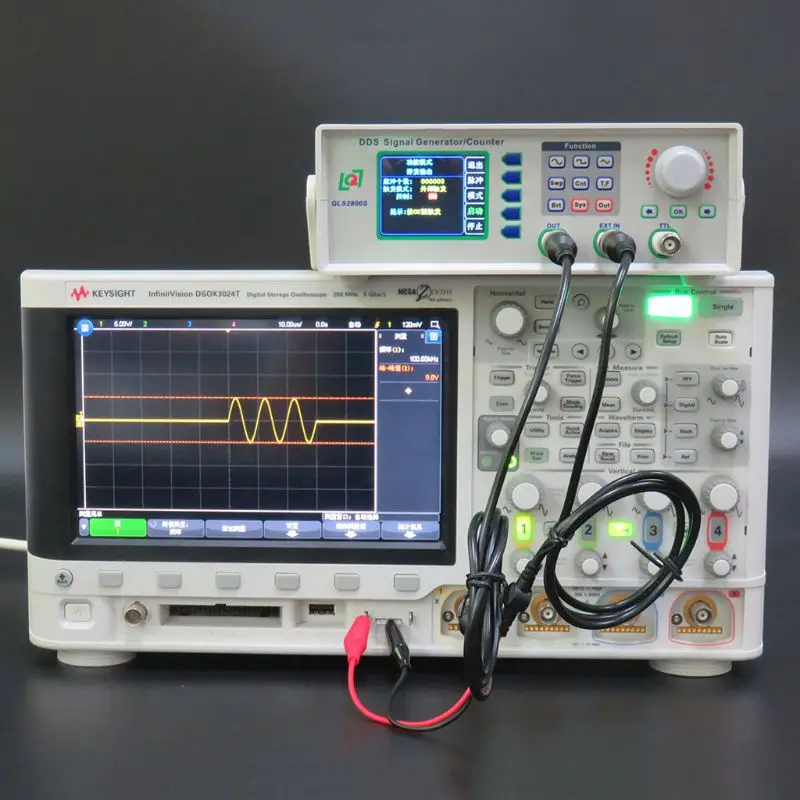

(10) функция внешнего разрыва: осциллограф поставляется с квадратным волновым сигналом 1K, а функция внешнего триггера выводит три цикла синусоидальной формы с частотой 100K.

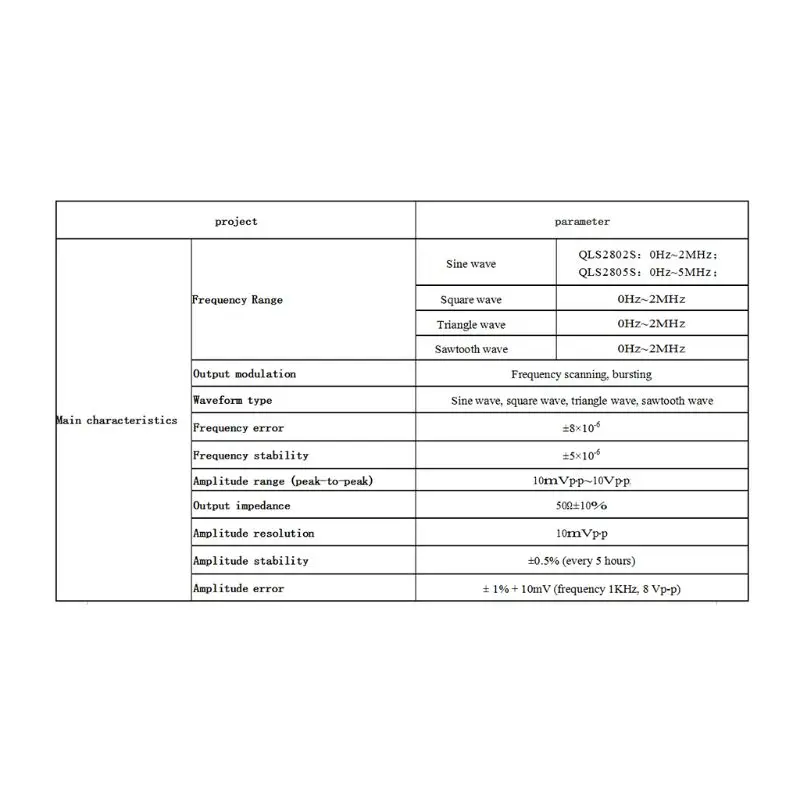

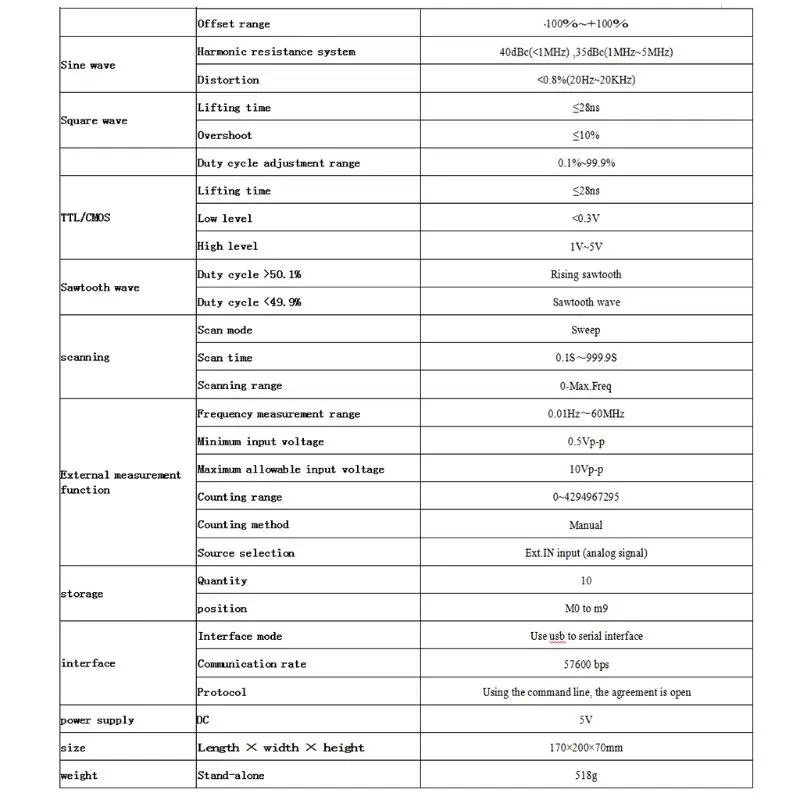

Характеристики:
Тип изделия: генератор сигналов
Материал: пластик
Узоры: 2 МГц/5 МГц
Размер посылка: approx.25x28x12cm/9.84x11.02x4.72in
Цвет: белый
Количество: 1 шт.
Примечание:
Переход: 1 см = 10 мм = 0,39 дюйма.
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

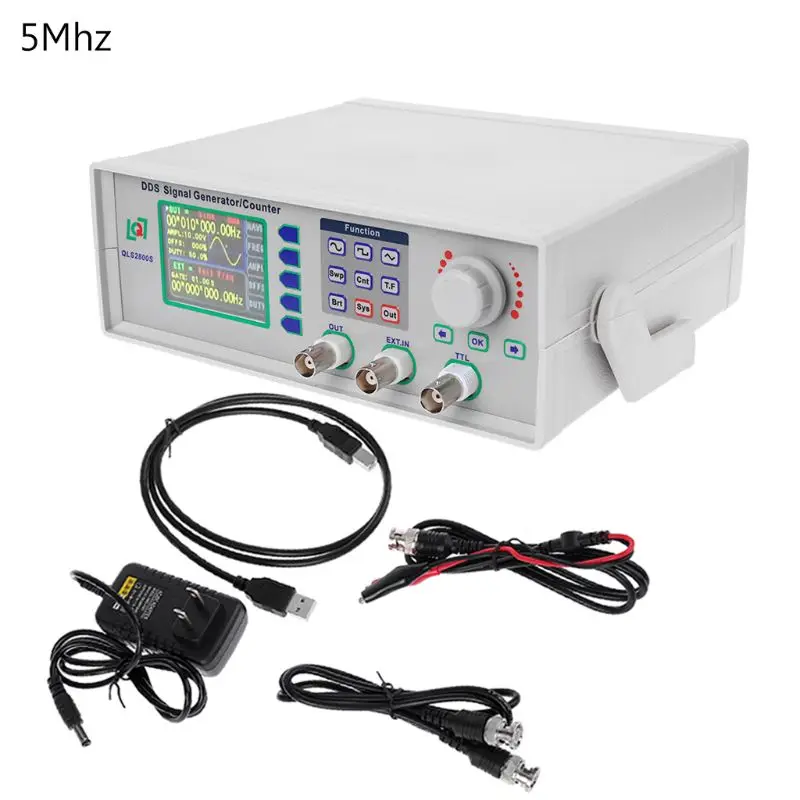

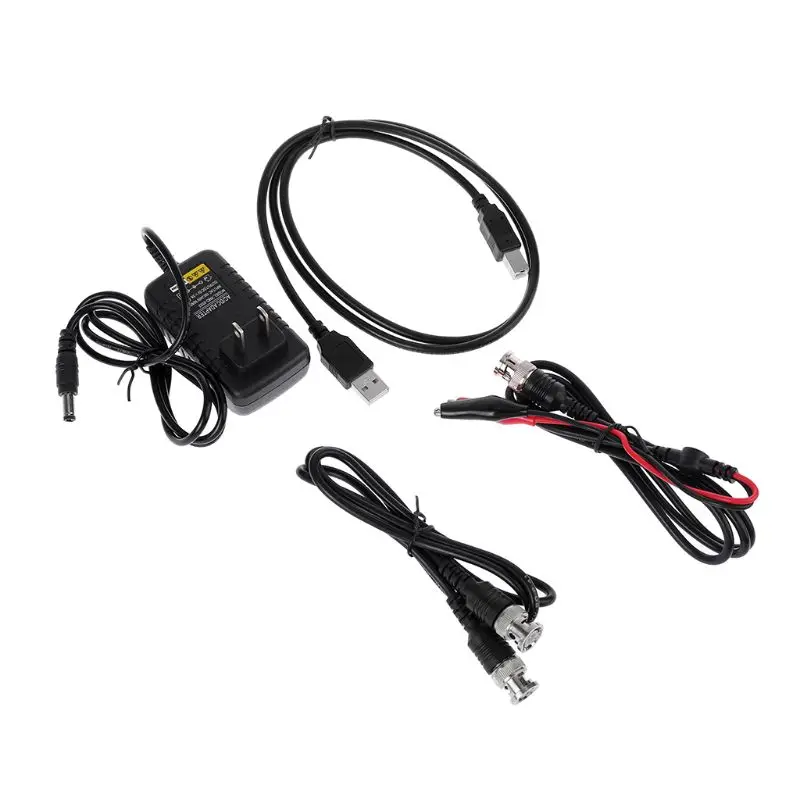

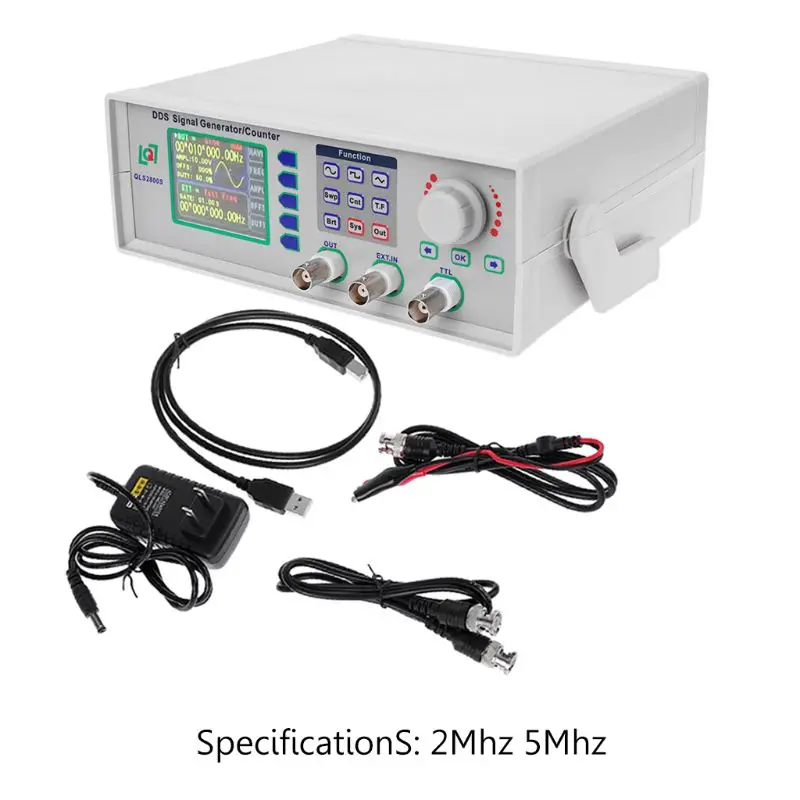

Посылка включает в себя:

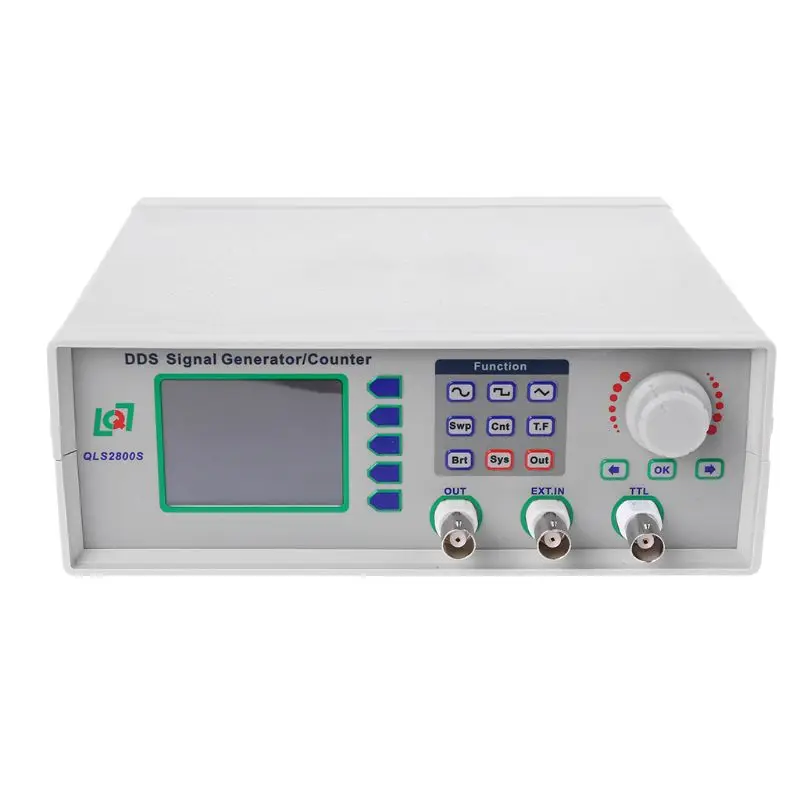

1 * QLS2802S

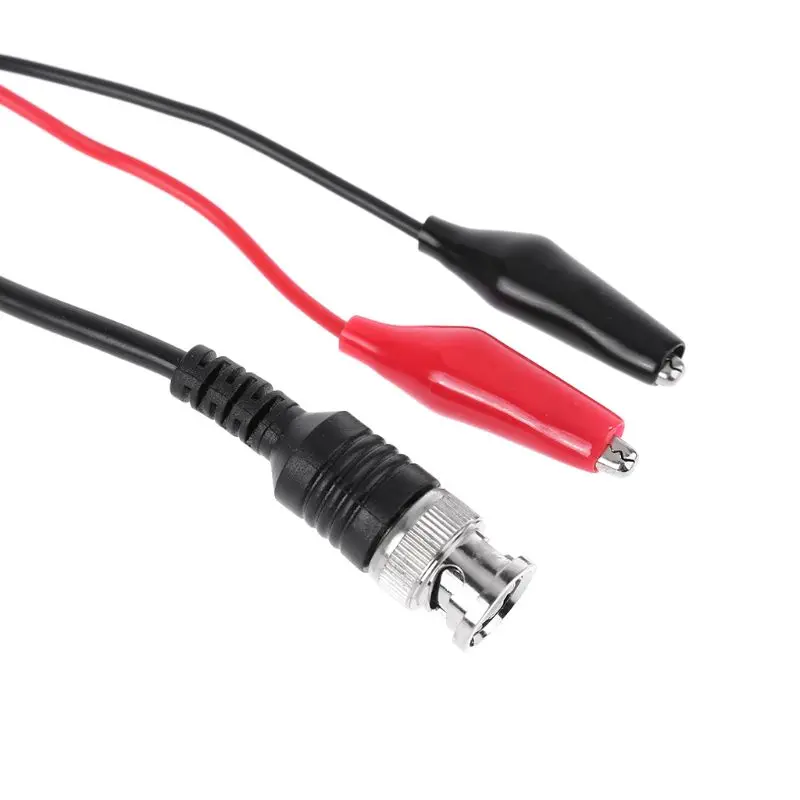

1 * линия зажима Q9;

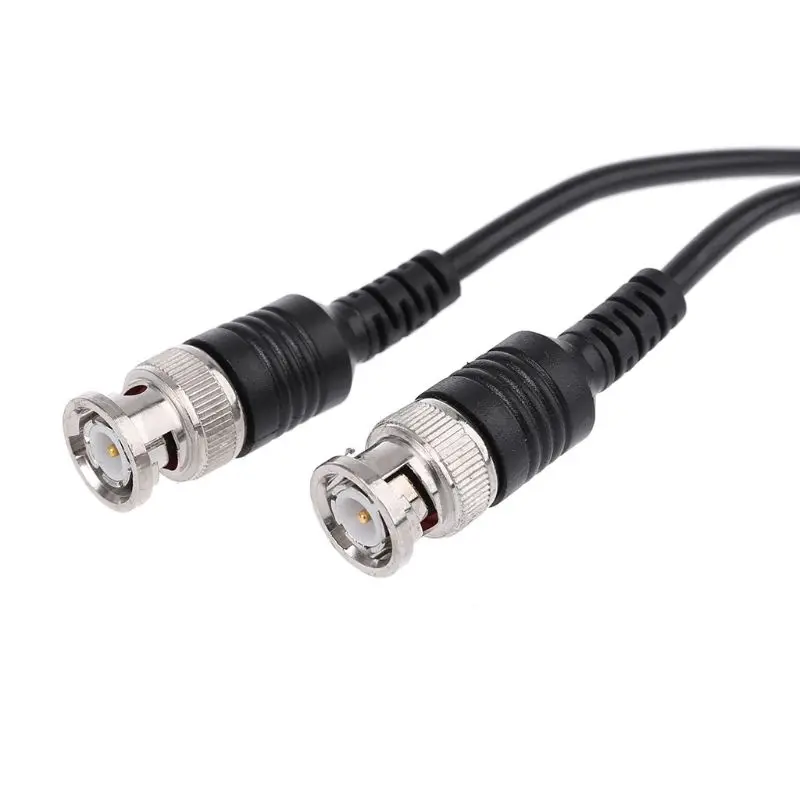

1 * Линия BNC-BNC;
1 * Порт USB кабель;

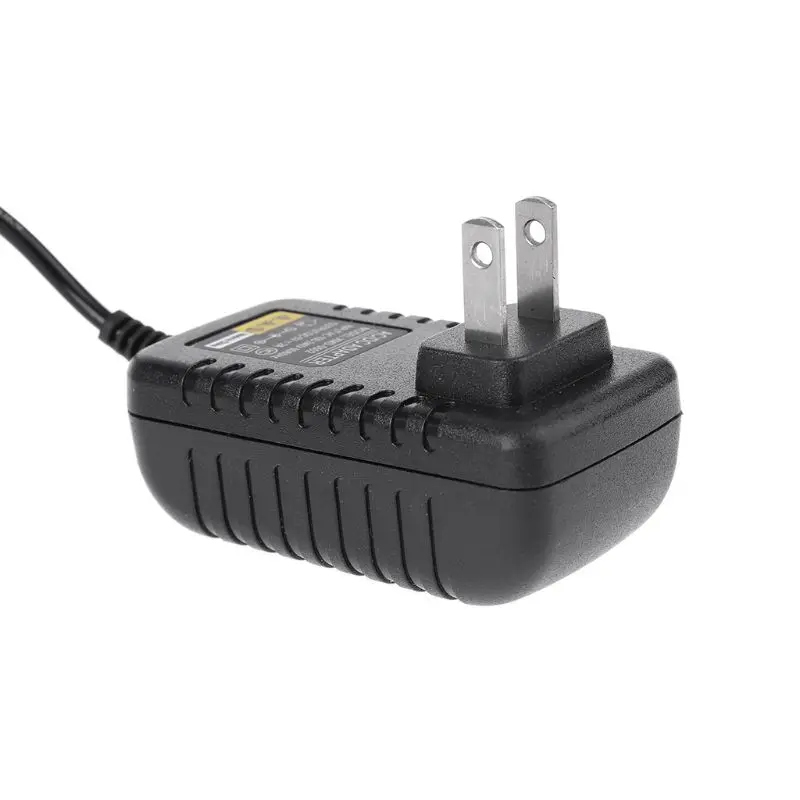

1 * Адаптер питания DC5V;
