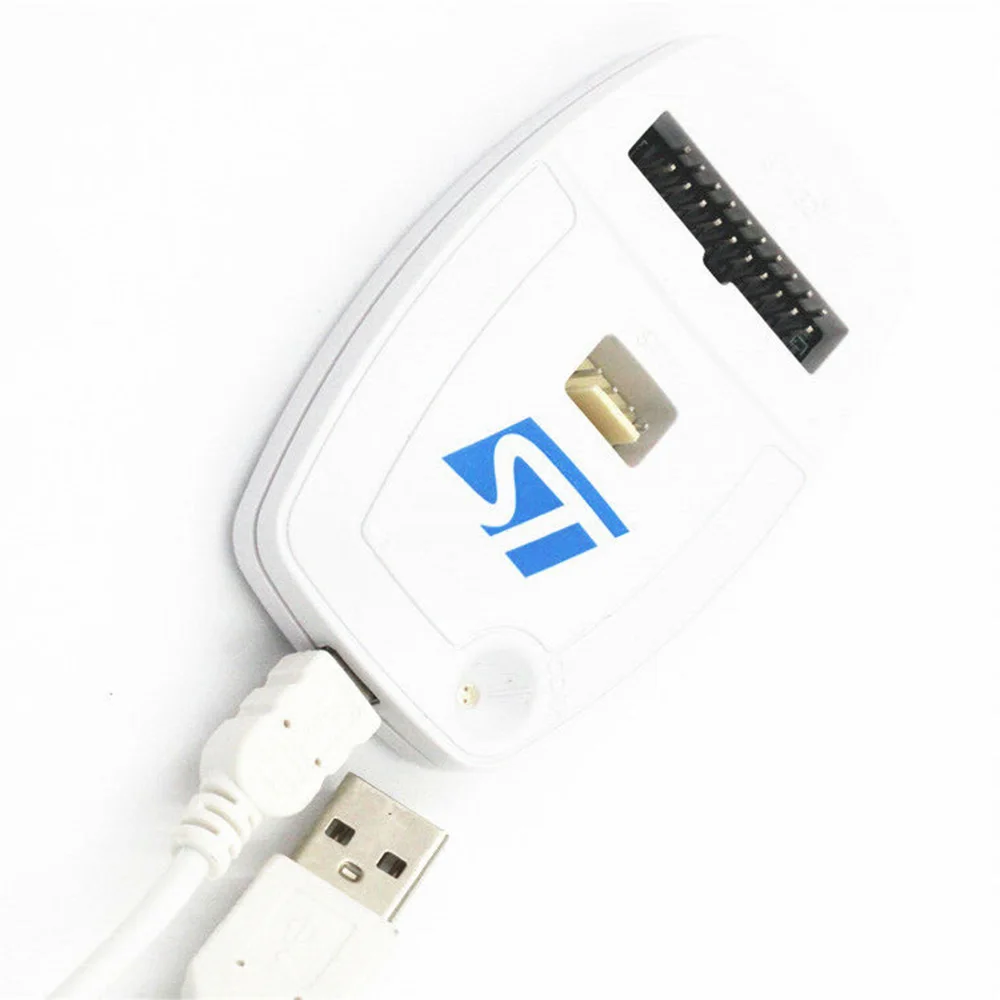

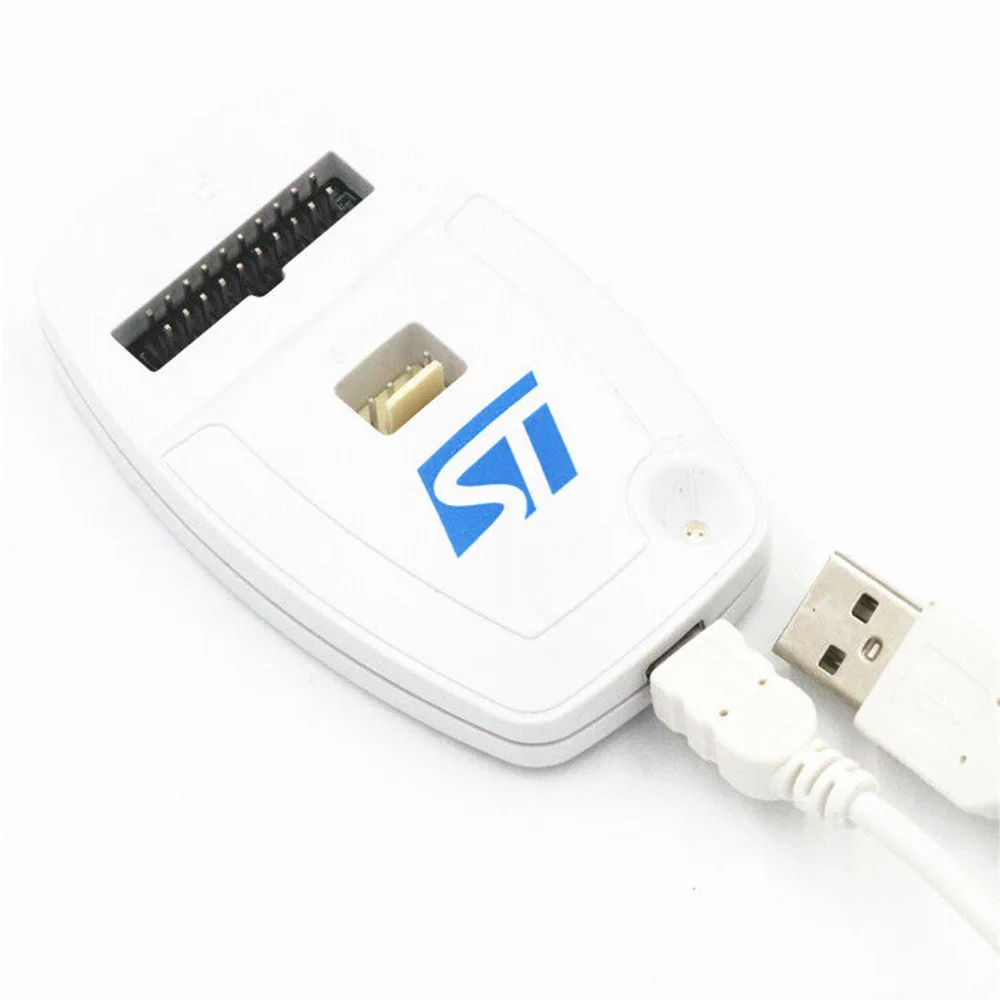

ST LINK / V2 программист отладки STLINK STM8 STM32 Эмулятор загрузчика 4 контактный плавающий

ST LINK / V2 программист отладки STLINK STM8 STM32 Эмулятор загрузчика 4 контактный плавающий

Детали товара:

* 100% новый и высокое качество
* ST-LINK / V2-это инструмент разработки, который интегрирует онлайн-моделирование и загружает STMicroelectronics для оценки и разработки серии STM8 и MCUs STM32.
* Серия STM8 подключается к ST-LINK / V2 через интерфейс плавания;
* Серия STM32 подключается к ST-LINK / V2 через интерфейс JTAG / SWD.
* ST-LINK / V2 подключается к ПК через высокоскоростной USB2.0.

Поддерживаемое Программное обеспечение:

ST-LINK утилита v2.0 (и выше)
STVD версии 4.2.1 (и выше)
STVP версия 3.2.3 (и выше)
IAR EWARM Revision v6.20 (и выше)
IAR EWSTM8 версия v1.30 (и выше)
KEIL RVMDK Revision v4.21 (и выше)
Атоллик
TASKING

Поддерживаемые устройства:

Поддерживает все микроконтроллеры серии STM8 с интерфейсом для плавания
Поддерживает все микроконтроллеры серии STM32 с интерфейсом JTAG / SWD
Новые устройства растут...
Микроконтроллеры, поддерживаемые STVP версии 3.2.8
LineMicrocontroller
STM32 STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, stm32f4xx,
STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L162xD,
STM32TS60,
STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8 STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x,
STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx
STM8L101xx, STM8L15x, STM8L16x,
STM8TL52x4, STM8TL53x4

Функции и производительность:

* Функция программирования: Flash ROM, EEP ROM, AFR и т. д. может быть запрограммирован.
* Функция моделирования: Поддержка различных методов отладки, таких как высокоскоростная работа, одношаговая отладка, отладка точки останова и т. д., вы можете просмотреть статус IO, переменные данные и так далее.
* Производительность моделирования: интерфейс USB2.0 для отладки моделирования, одношаговая отладка, отладка точки останова, быстрая скорость отклика!
* Производительность программирования: интерфейс USB2.0 для загрузки SWIM / JTAG / SWD, быстрая скорость загрузки!
* Интерфейс подключения с целевой платой: ST-LINK / V2 указанный стандартный интерфейс для плавания и стандартный интерфейс JTAG / SWD.
* Обновление прошивки: Прошивка может быть обновлена. ST запустит больше моделей STM8 и STM32, а также добавит новые модели устройств в список поддержки STVD. Если вам нужно использовать новые модели в будущем, обновить STVD, обновить программы прошивки, вы можете поддерживать новую модель.
* Метод обновления является автоматическим обновлением.

Сравнение ST-LINK / V2 и ST-LINK
ST-LINK товара/V2ST-LINK
JTAG / SWD поддерживает диапазон напряжения 1,65-3,6 в 3-3,6 В ST-LINK / V2 поддерживает устройства низкого напряжения STM32
Диапазон поддерживаемого напряжения 1,65-5,5 V 1,65 V-5,5 V
Поддерживает ли SWV да нет в настоящее время, только STM32 поддерживает SWV, STM8 еще не поддерживает
Количество интерфейсов отладки 2 1 ST-LINK / V2 имеет два интерфейса, поддерживающие STM32 и STM8 соответственно, что более удобно в использовании
Светодиодный индикатор состояния: двойной светодиодный красный светодиодный ST-LINK / V2 может указывать на более высокий рабочий статус
Для совместимости ST-LINK требуется компьютер для использования флеш-накопителя USB


Подключение к ПК:

Подключение ПК через USB интерфейс
Инструмент для разработки ST-LINK / V2 использует чип STM32 в качестве чипа управления для достижения высокоскоростной связи USB2.0.
ST-LINK / V2 требует подключения драйвера к компьютеру

Подключение к целевой плате:

* ST-LINK / V2 загрузчик подключается к целевой плате STM32 через интерфейс JTAG / SWD
* Как определяется интерфейс JTAG / SWD STM32?
Интерфейс JTAG / SWD STM32 подключен к целевой плате через соединительный кабель 20PIN, поэтому ST-LINK / V2 необходимо обратить внимание на направление соединения при подключении к целевой плате STM32.
ST-LINK / V2 downloader подключается к целевой плате STM8 через интерфейс для плавания
* Как определяется интерфейс плавания STM8?
Поскольку для плавательного интерфейса STM8 требуется только 4 соединительных провода, вам необходимо обратить внимание на положение подключения при подключении ST-LINK / V2 к целевой плате STM8

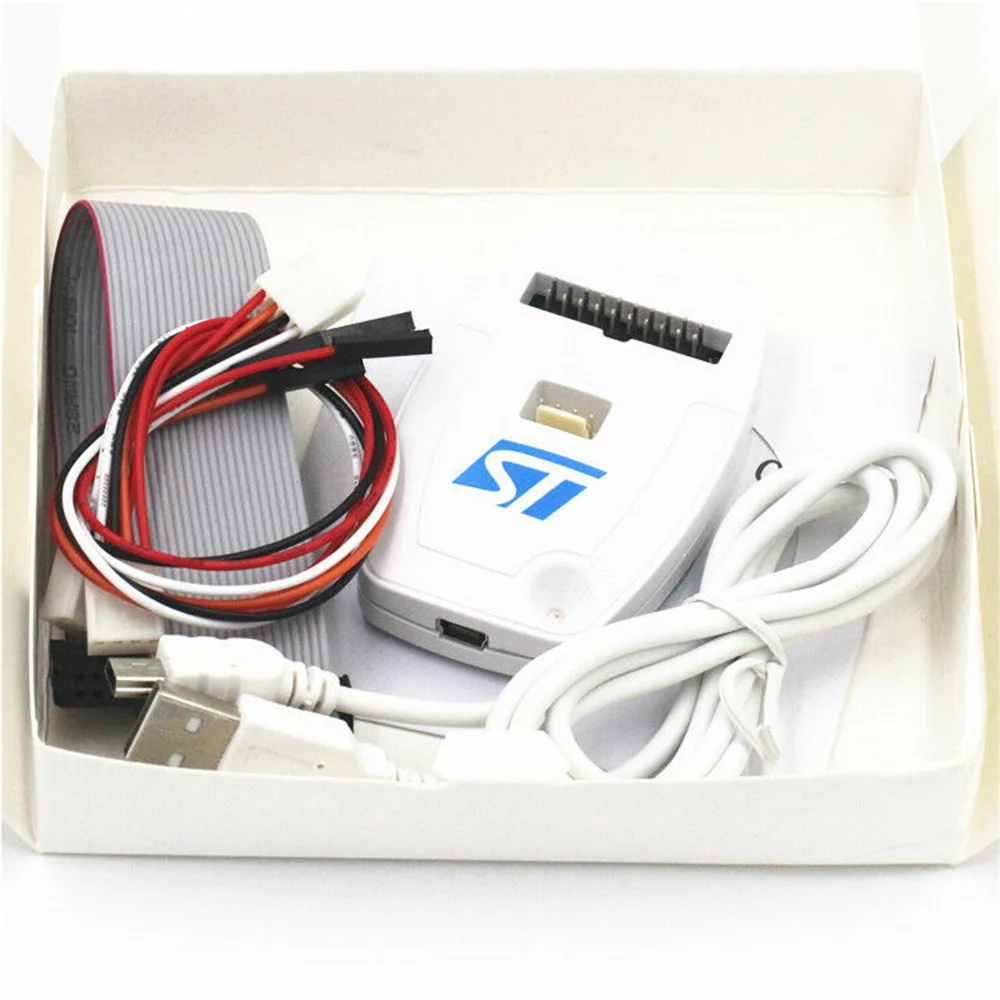

Посылка:

1 * хост ST-LINK / V2
1 * usb-кабель типа A-Mini-B
1 * 20-контактный JTAG / SWD плоский кабель
4-контактный плавательный кабель
4-контактный плавающий свободный кабель

Примечания:Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.
