Беспроводной Bluetooth аудио ресивер плата модуля M18 M28 M38 BLT 20M 4 2 MP3 декодер не

---

Беспроводной Bluetooth аудио приемник плата модуль MH-MX8 M18 M28 M38 BLT 4,2 MP3 декодер не допускающий потерь стерео электронные DIY Kit



Введение продукта:





MH-M18 / M28 / M38-это низкомощное решение Bluetooth, которое поддерживает новейшую передачу Bluetooth 4,2, Двухканальное воспроизведение без потерь стерео и беспроводную передачу Bluetooth при подключении модуля к Bluetooth, что очень удобно, в открытой среде, Расстояние соединения Bluetooth может быть до 20 метров.





Широко используется в различных Bluetooth аудио приеме, различные аудио DIY изменения.















Функция:


1. Версия bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV / WMA / FLAC / APE / MP3 декодирования без потерь, стерео двухканальный выход.





2. После включения модуля сотовый телефон ищет имя Bluetooth MH-M18 / MH-M28 / MH-M38 и может воспроизводить музыку после подключения Bluetooth.





3. Синий индикатор модуля:


Когда Bluetooth не подключен, индикатор мигает быстро; Когда Bluetooth подключен, индикатор всегда включен; Когда Bluetooth играет, индикатор медленно мигает

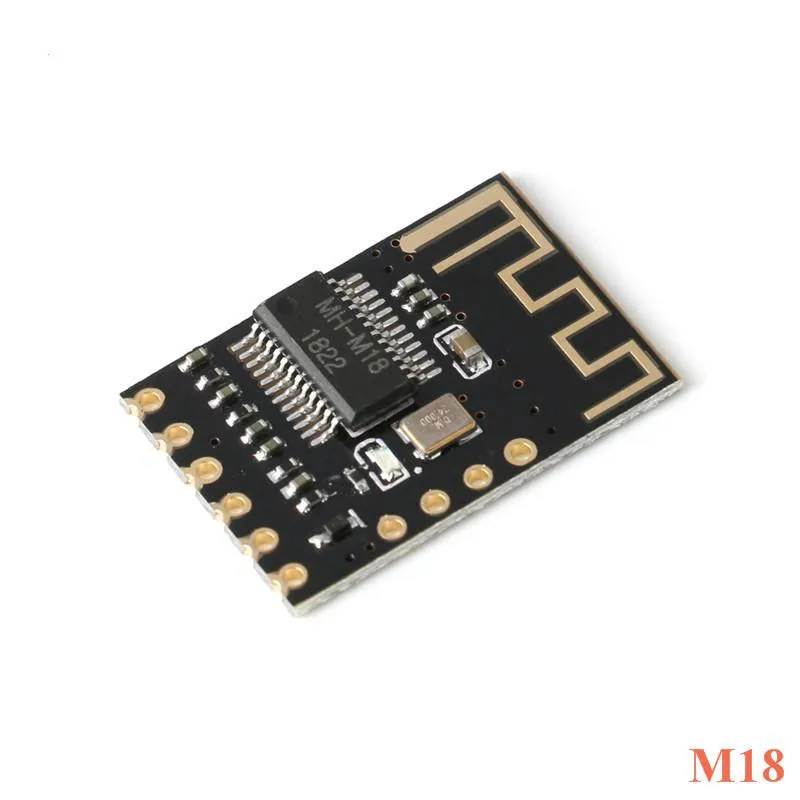

MH-M18

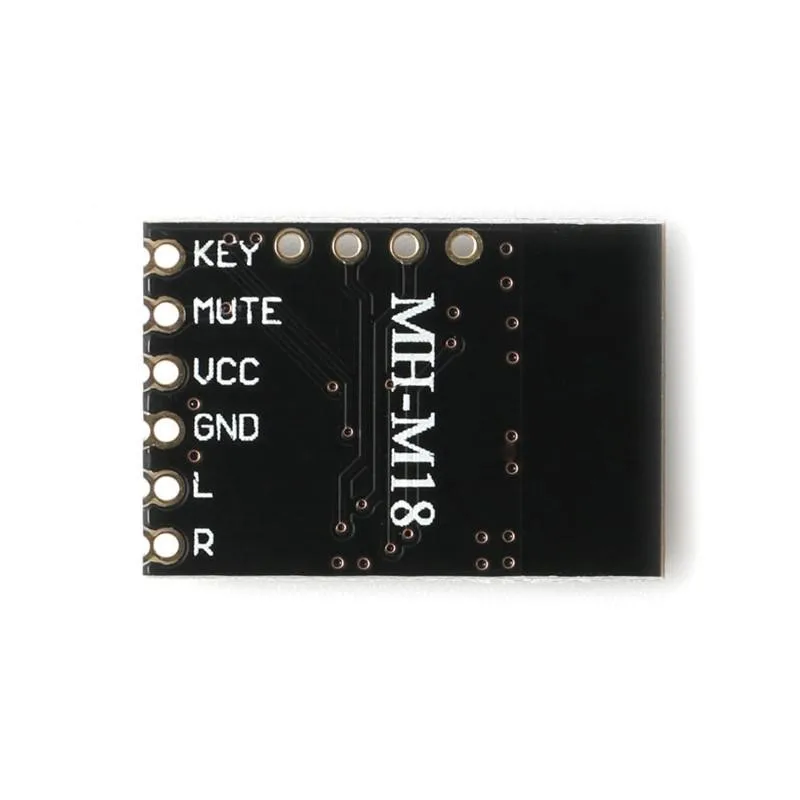

Определение штифта:


Ключ: кнопка управления клеммой (4 функции кнопки, требуется дополнительное сопротивление)


Отключение звука: немой терминал контроля (высокий уровень выхода 3,3 В тех случаях, когда с помощью функции защитного отключения, выход низкий уровень во время воспроизведения)


VCC: положительный 5V источника питания (литиевая батарея 3,7 V источника питания требуется защита от короткого замыкания диод)


GND: отрицательный источник питания


L: выход левого канала


R: выход правого канала





Характеристика:


Терминал управления: используется для управления платой усилителя мощности. В тех случаях, когда с помощью функции защитного отключения, немой выходы высокий уровень 3,3 V, и выводит низкий уровень во время воспроизведения.


Кнопка управления: Эта функция требует дополнительного подключения резисторов и кнопок.


Функция отключения громкости: выход по умолчанию-100% громкости. Нажмите кнопку, чтобы контролировать увеличение и уменьшение громкости. Если объем управления составляет менее 15%, объем выхода будет на 15% после повторного включения; Если объем управления превышает 15%, исходный объем останется неизменным после включения питания.

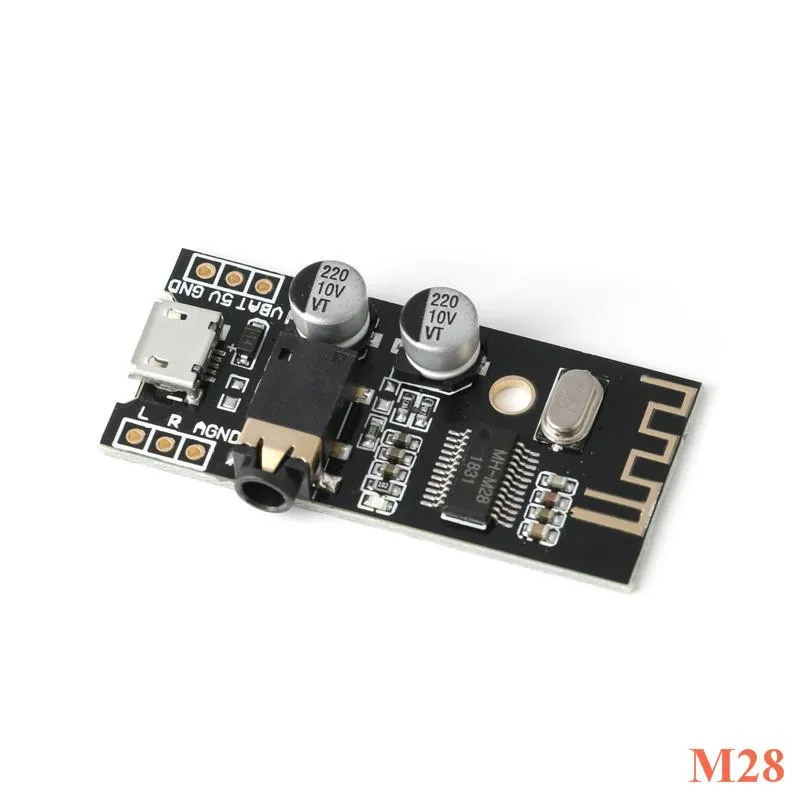

MH-M28





Определение штифта:


5 В: мощность положительная 5 В


GND: отрицательный источник питания


VBAT: литиевая батарея положительные 3,7-4,2 V


L: выход левого канала


R: выход правого канала


AGND: Аудио заземление





Характеристика:


Источника питания: это может быть непосредственно с питанием от MICRO usb-кабель для Android 5V, в противном случае он может быть подключен к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.


Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, в противном случае он может быть проводной для аудиовход Плата усилителя мощности (интерфейс L/R/AGND может быть подключен непосредственно).

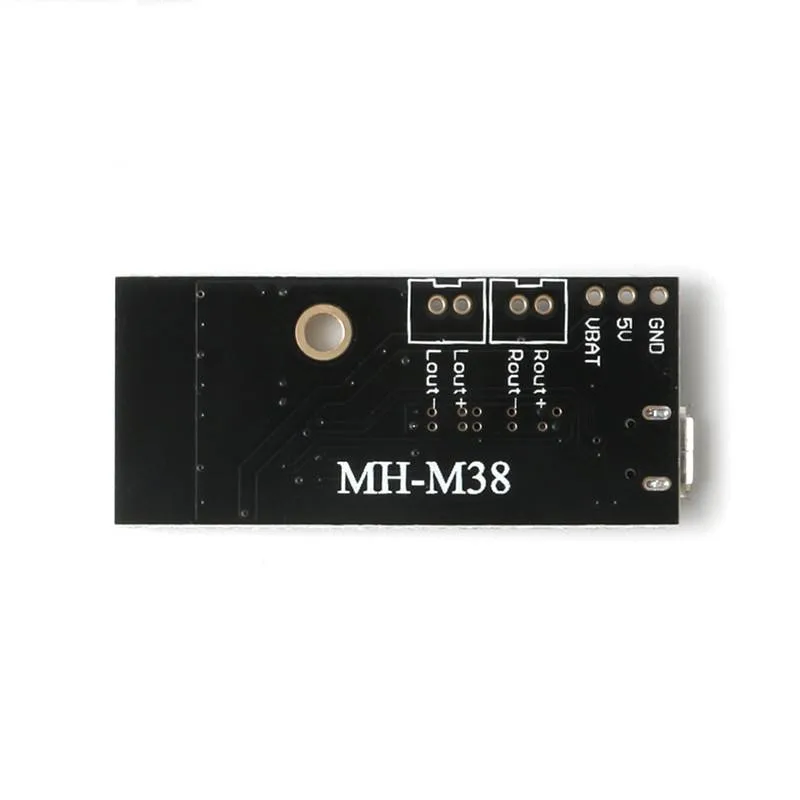

MH-M38





Определение штифта:


5 В: мощность положительная 5 В


GND: отрицательный источник питания


VBAT: литиевая батарея положительные 3,7-4,2 V


L +/L-: выход левого канала (прямой динамик)


R +/R-: правый канал (прямой динамик)





Характеристика:


Источника питания: это может быть непосредственно с питанием от MICRO usb-кабель для Android 5V, в противном случае он может быть подключен к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. 5V соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.


Максимальный рабочий ток-5V2A. Рекомендуется использовать Регулируемый источник питания 5V2A для лучшего качества звука.


Поддержка USB звуковой карты, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля, и компьютер может воспроизводить музыку через выход усилителя модуля.


Аудиовыход: выход слева и справа стерео аудио сигналов, которые могут быть подключены к двум 2-8 Ом, 3-5 Вт динамикам и 4 евро 5 Вт динамикам.


Этот продукт имеет свой собственный двойной усилитель мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть подключены параллельно или отрицательные полюсы соединены вместе, в противном случае чип усилителя мощности поврежден
