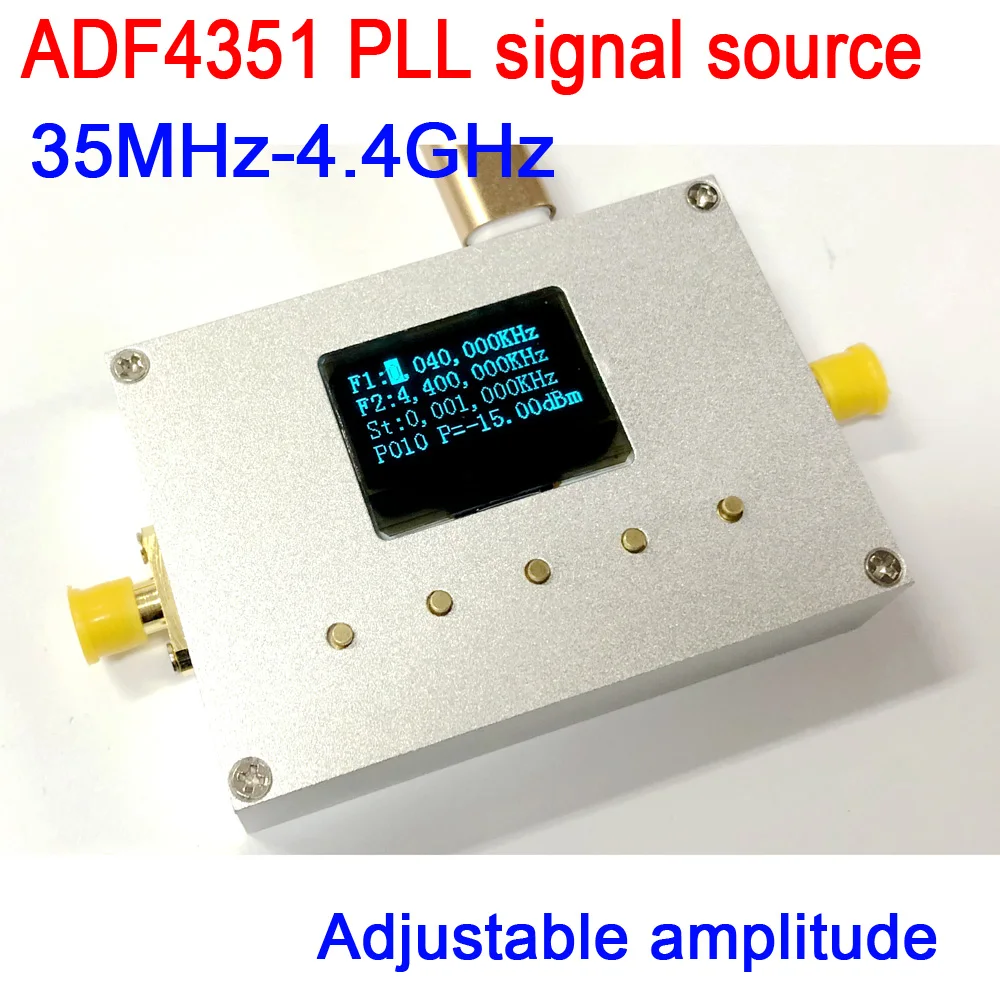

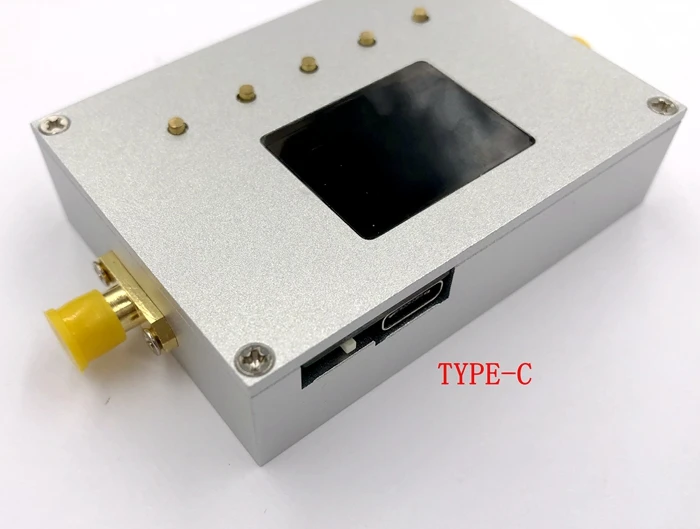

Генератор сигналов dykb ADF4351 PLL 137 5 МГц-4 4 ГГц 30 дБ регулируемая амплитуда

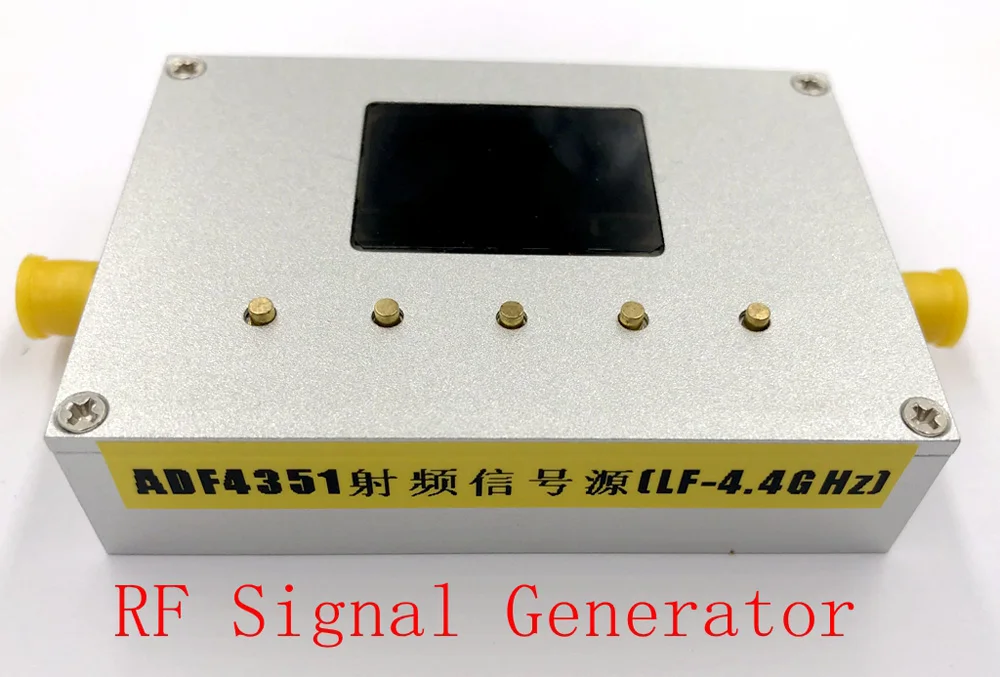

Регулировка амплитуды Внешняя структура многофункционального портативного 4,4 GHz RF источника сигнала

         Умный генератор сигналов-это широкий и практичный ручной источник радиочастотного сигнала, который отображается на хост-компьютере компьютера и интегрирует высокопроизводительный Частотный синтезатор и блок управления амплитудой (уже откалиброванный) для обеспечения высокой производительности, маленького размера, низкого потребления энергии и высокой мощности Экономически выгодное.
        Генератор интеллектуальных сигналов использует стандартный разъем USB 2,0 (TYPE-C) для аппаратной связи, который подходит для внутренних, наружных и даже наружных условий. Потому что устройство легкое и компактное и имеет собственный дисплей, оно особенно подходит для переноски.

        Частотный диапазон, включенный в генератор интеллектуальных сигналов, ADF4351 (37,5 МГц-4,4 ГГц) ADF4350 (137,5-4,4 ГГц); Минимальный шаг частоты-1 кГц; С функцией регулировки амплитуды, максимальная выходная амплитуда в диапазоне от LF до 2,5 ГГц + 15dBm, 2,5 ГГц Максимальная выходная амплитуда в диапазоне до 4,4 ГГц-5dBm (см выбирайте размер исходя из фактического измеренное значение для получения более подробной информации).



1. Характеристики продукта

1. Вес нетто хоста: 90 г (с помощью корпуса ЧПУ из алюминиевого сплава с ЧПУ);

2. Источник питания USB, ток 300 мА;

3. Для связи Используйте последовательный порт PL2303SA к чипу USB, и мастер драйвера может быть установлен автоматически при установки драйвера;

4. Особенности:

Левый SMA порт, по умолчанию режим доставки составляет 10 МГц, плюс или минус 0,1 ч./млн. Также может быть настроен как внешний режим ввода часов (необходимо связаться с владельцем, чтобы изменить);

Порт SMA справа может быть установлен как источник RF/разметочный источник с точечной частотой, нажимая кнопку/программное обеспечение хоста, и амплитуда может управляться числовым.

5. Размеры: длина, ширина и высота: 68*48*17 мм (за исключением торчащего SMA интерфейса);

6), поэтому пожалуйста, убедитесь, что адрес корректен перед покупкой. Комплектация: один TYPE-C линия + один хост.

7. С OLED и кнопками, он может работать в автономном режиме или управляться хост-компьютером. Он имеет память выключения питания, и может хранить стоимость последние выключения питания.

Во-вторых, индекс порта источника радиочастотного сигнала

1. Частотный диапазон выходного сигнала: ADF4351 (35 МГц-4,4 ГГц)

2. Сигнал амплитуда диапазон: -20dBm до + 15dBm (в пределах LF-2.5GHz диапазон) был откалиброван;

-15dBm до + 5dBm (2,5 г-4,4 ГГц Диапазон) был откалиброван.

(Каждый диапазон частот превышает указанный выше диапазон настроек, значение ЖК-дисплея не откалибровано)

3. Разрешение частоты: 1 кГц;

4. Стабилизация частоты и точность (стандартное значение): ± 0,1 ч./м;

5. Гармоник 17dBc (@ 1 ГГц);

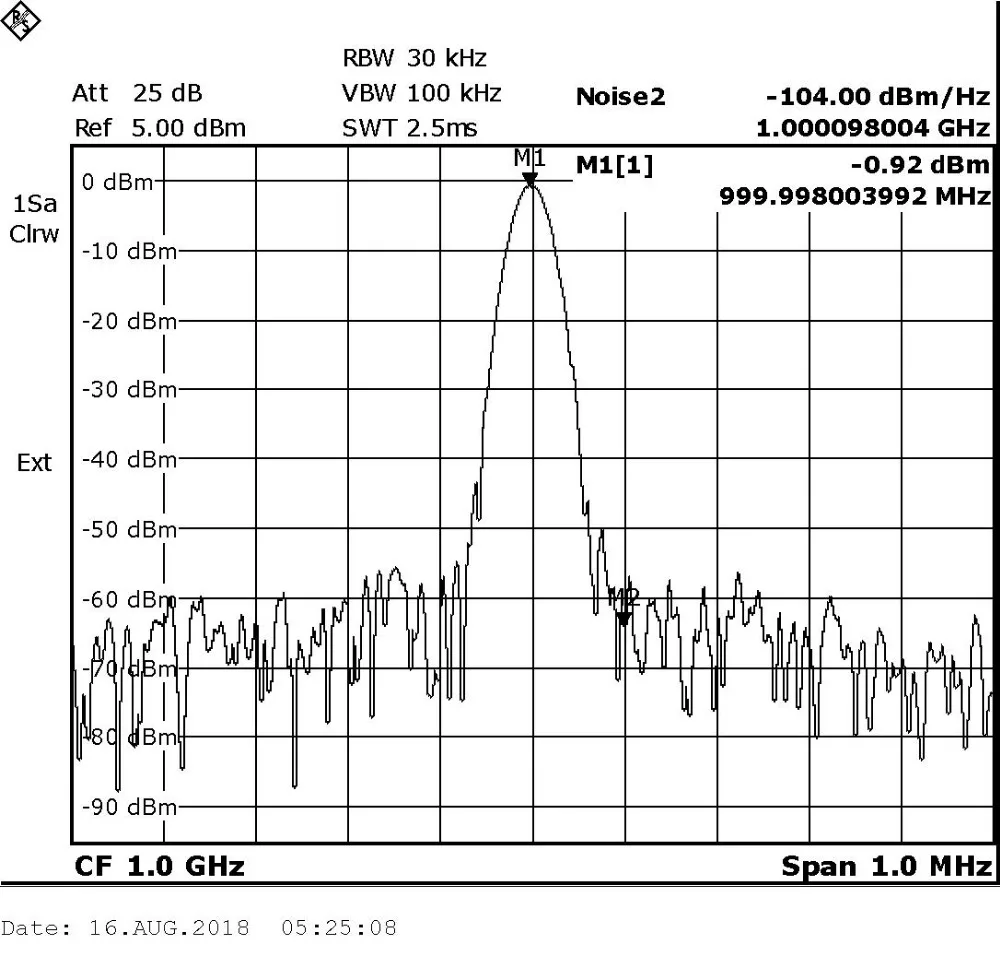

6. Фазный Уровень шума: фазный уровень шума = -104, 00dBm/Гц @ 1 ГГц 100 кГц.



В-третьих, гармоника порта источника радиочастотного сигнала и индикаторы фазового шума

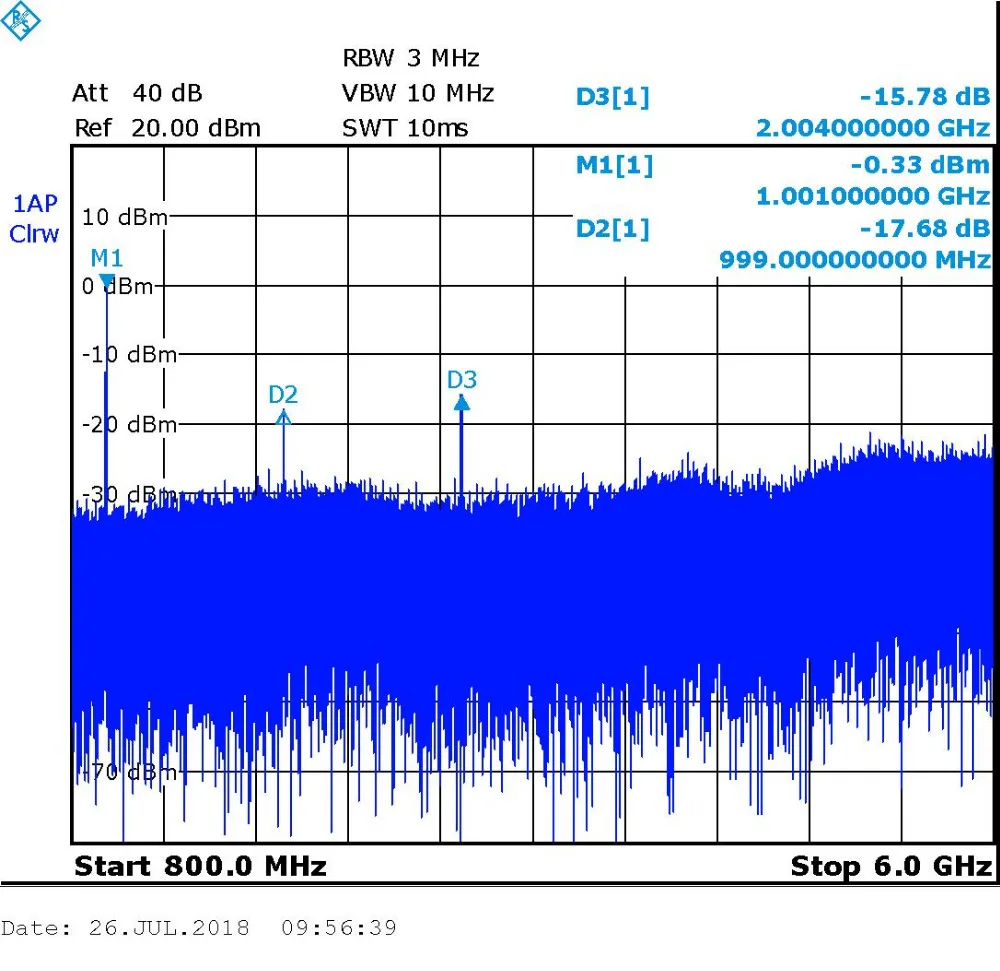

1. Гармоник, выходной сигнал 1 ГГц, Амплитуда 0DBM выход, вторая гармоника 16,61dbc при 2 ГГц, третья гармоника 17,68 DBC при 3 ГГц,

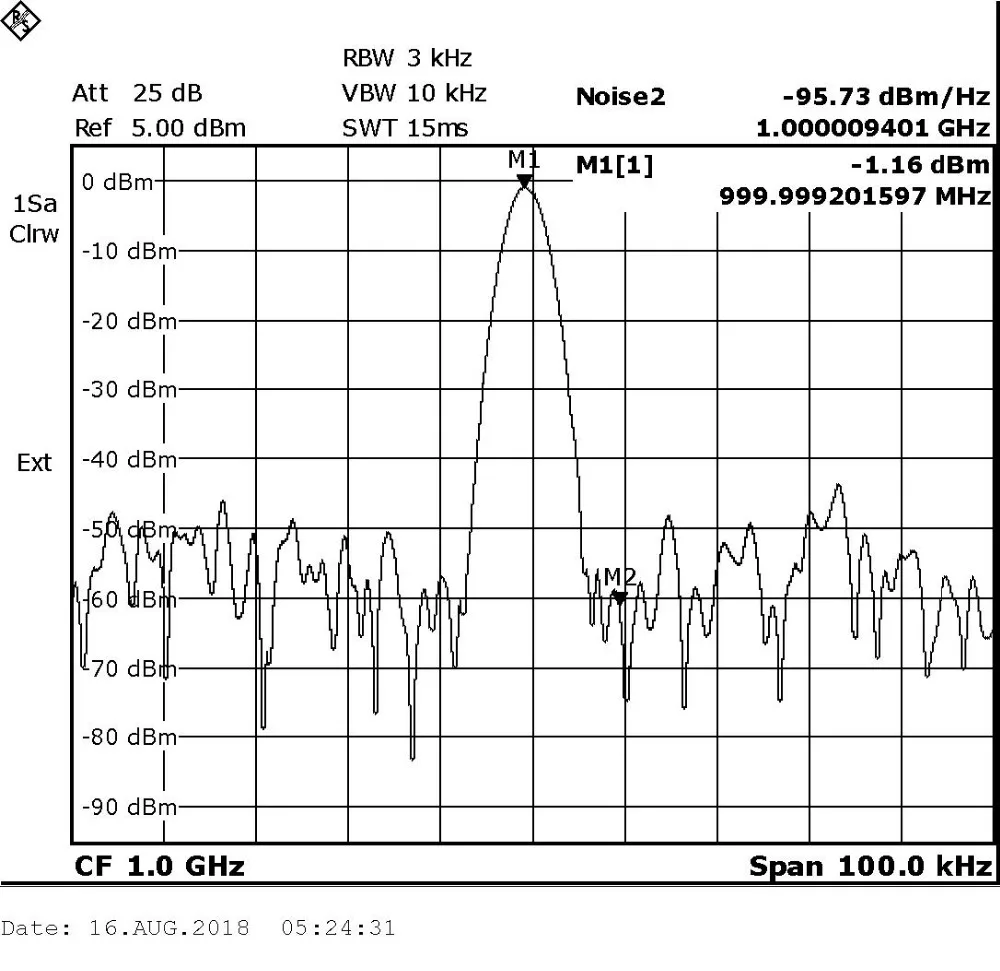

2. Фазный уровень шума, когда выходной сигнал составляет 1 ГГц, амплитуда-0 дБм,



Фазный уровень шума = -95, 73dBm/Гц @ 10 кГц

Фазный уровень шума = -104, 00 дБм/Гц @ 100 кГц



Четыре, тест на плоскость источника радиочастотного сигнала

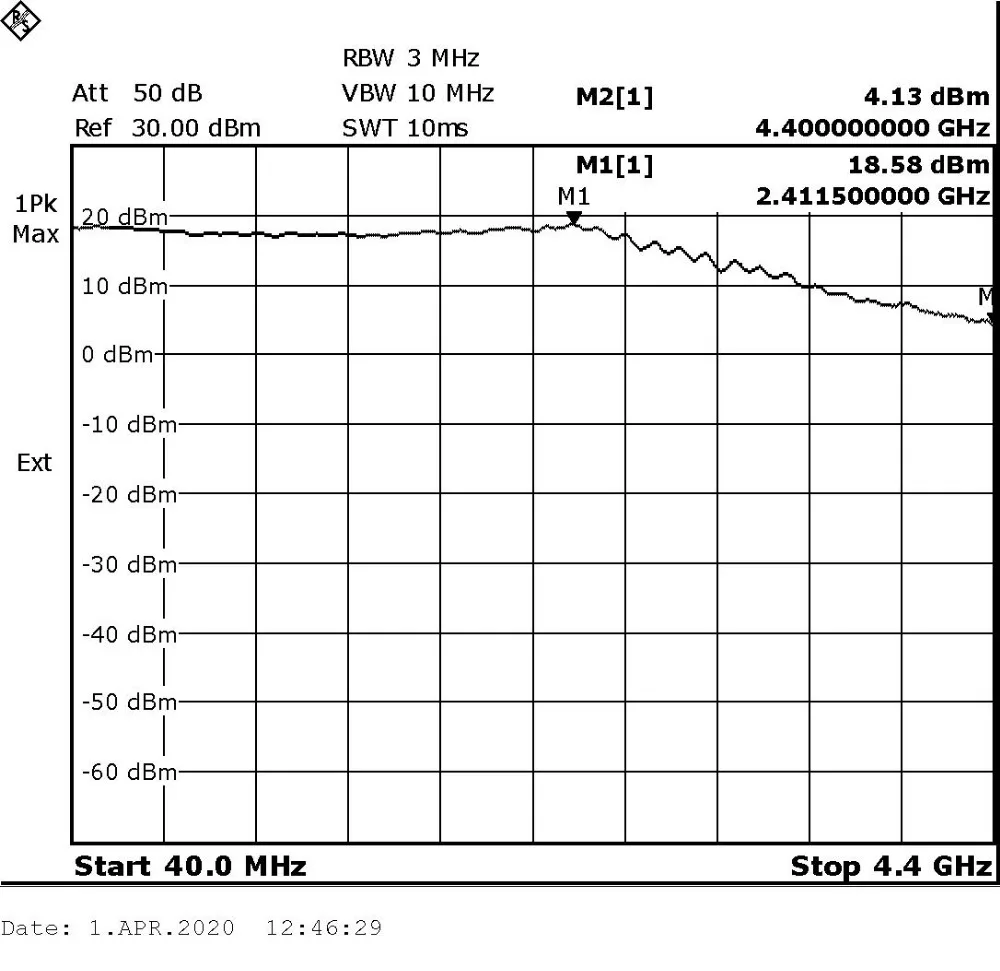

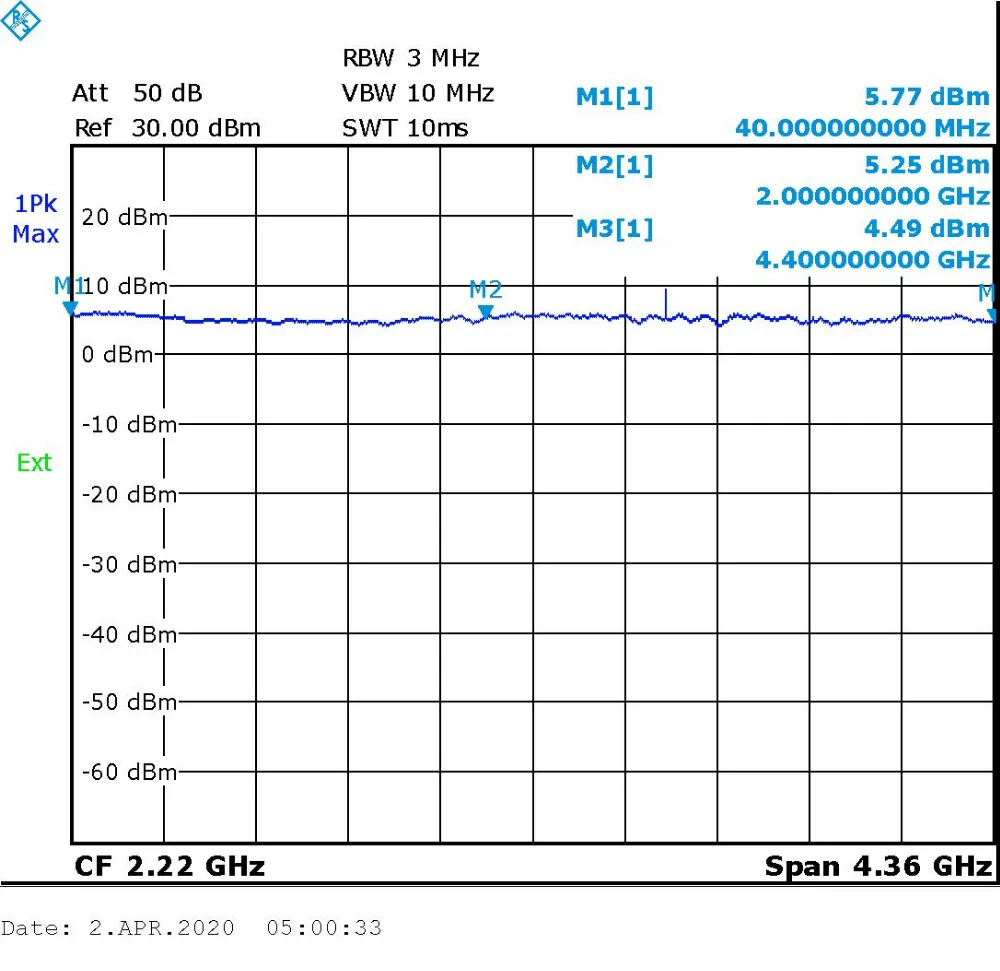

1. Источник радиочастотного сигнала настроен на LF-4400MHz, частота подметания на выходе, шаг 100K, частота подметания на 10 мс, мощность устанавливается на максимальный выход; Анализатор спектра использует режим максимальной фиксации.

2. Источник радиочастотного сигнала настроен на LF-4400MHz, выходная частота подметания, шаг 100K, частота подметания 10 мс, мощность устанавливается на выход + 5 дБм; Анализатор спектра использует режим максимальной фиксации.

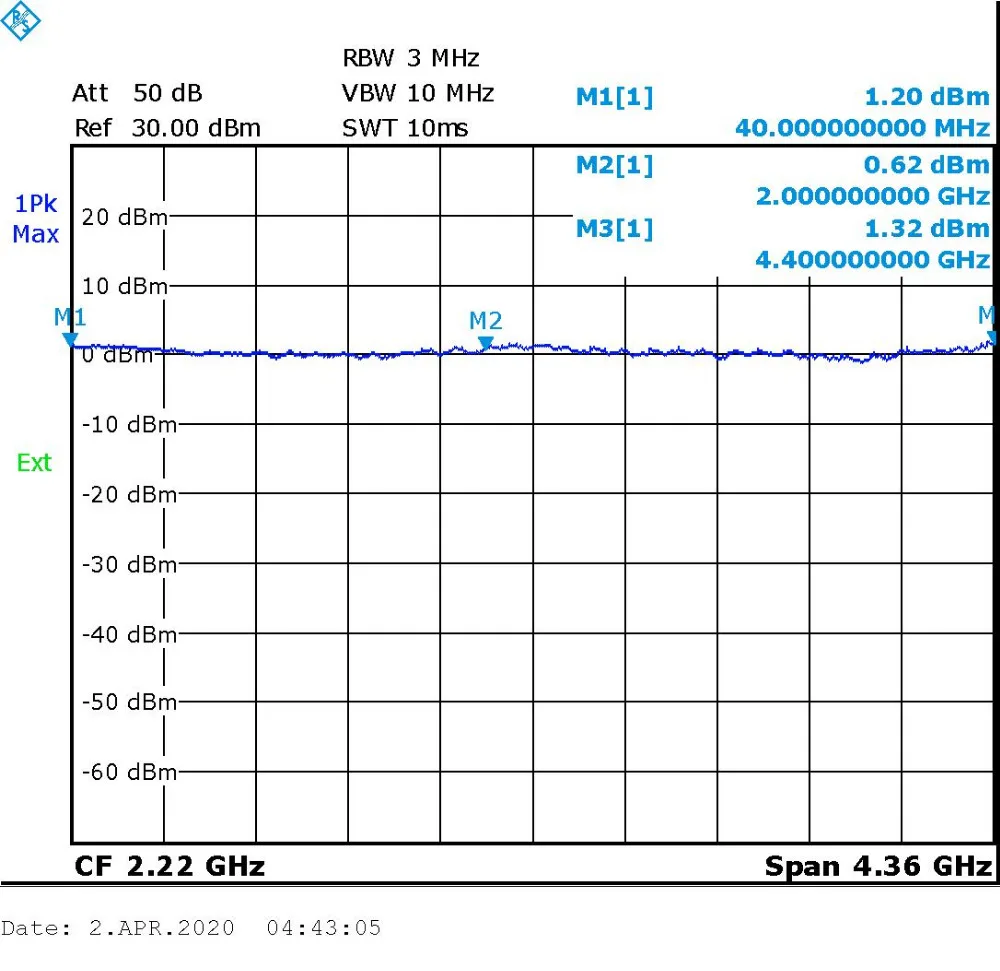

3. Радиочастотного сигнала source установлен на LF-4400MHz, частота развертки выход, 100K, частота развертки время 10 мс, устанавливается на 0dBm выход; Анализатора спектра использует максимальную режим удержания.

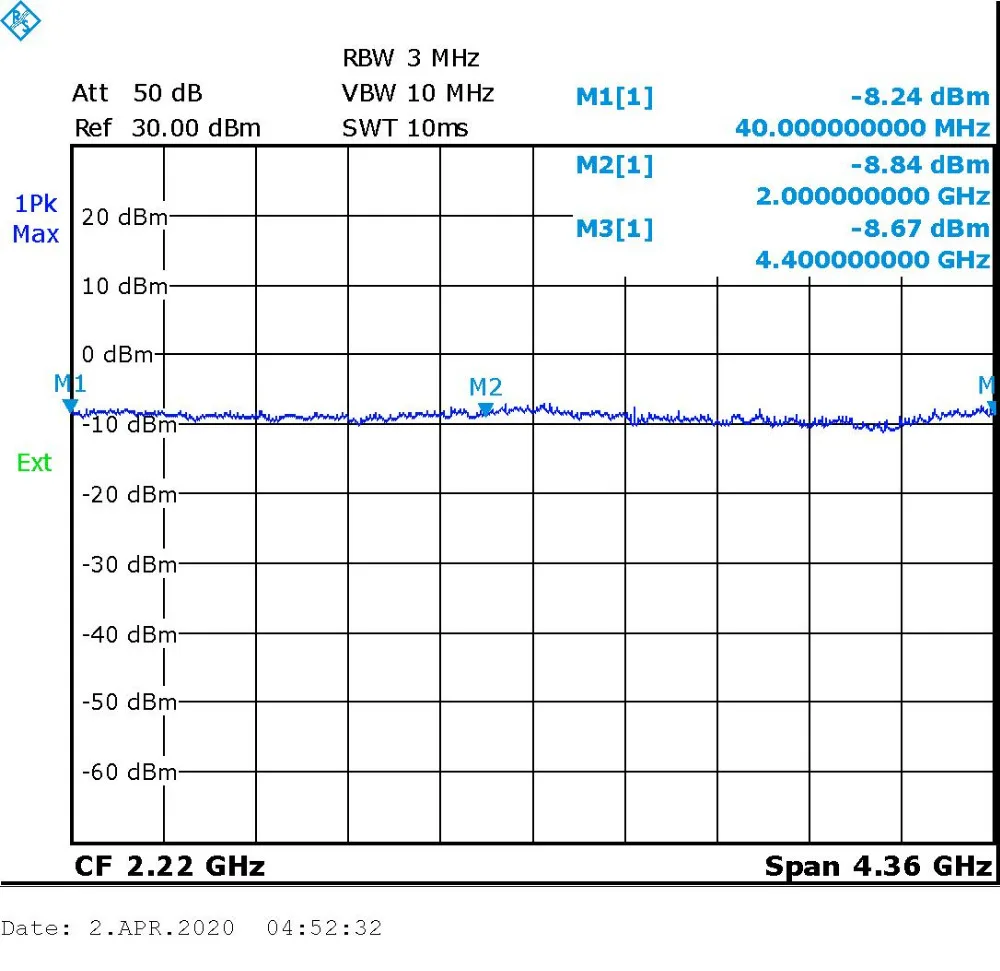

4. Радиочастотного сигнала source установлен на LF-4400MHz, частота развертки выход, 100K, частота развертки время 10 мс, мощность установлен-10dBm выход; В анализатора спектра устанавливается на максимальный режим удержания.

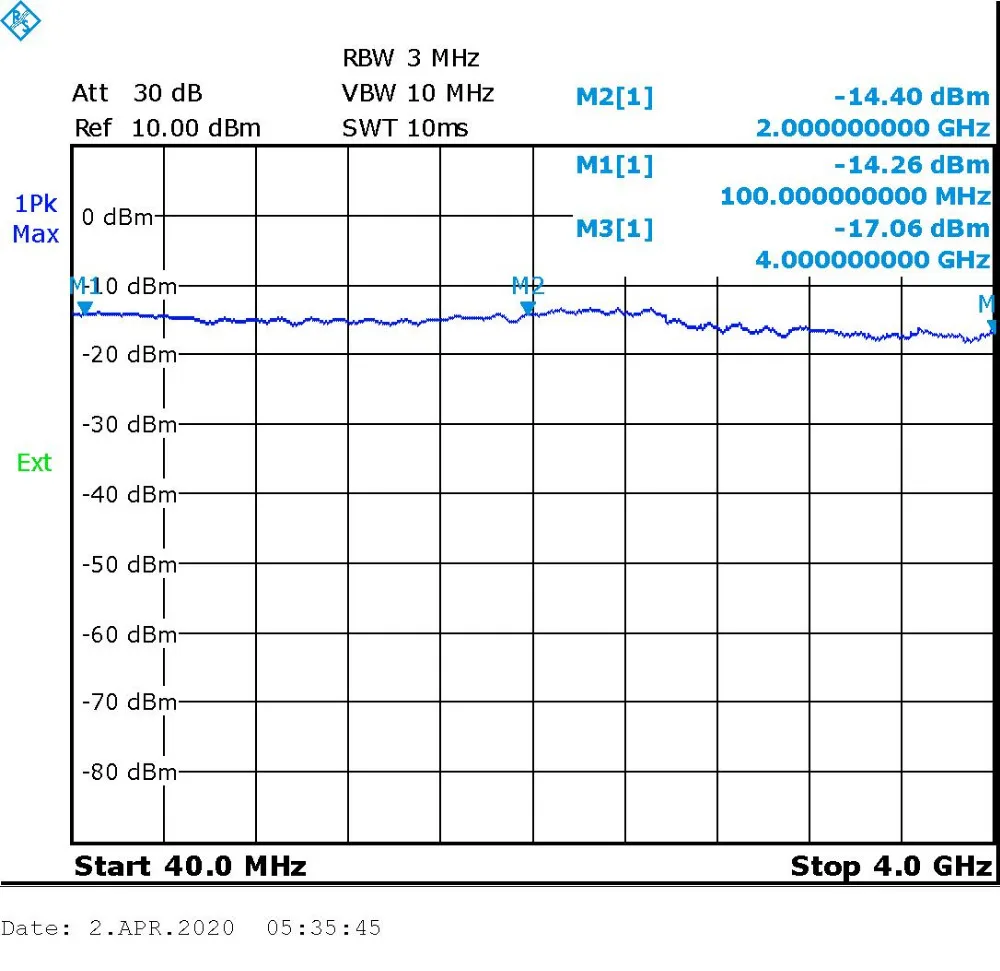

5. Источник радиочастотного сигнала настроен на LF-4400MHz, выходная частота подметания, шаг 100K, время подметания частоты 10 мс, мощность устанавливается на-15dBm выход; Анализатор спектра использует максимальный режим ожидания.



5. Руководство по эксплуатации

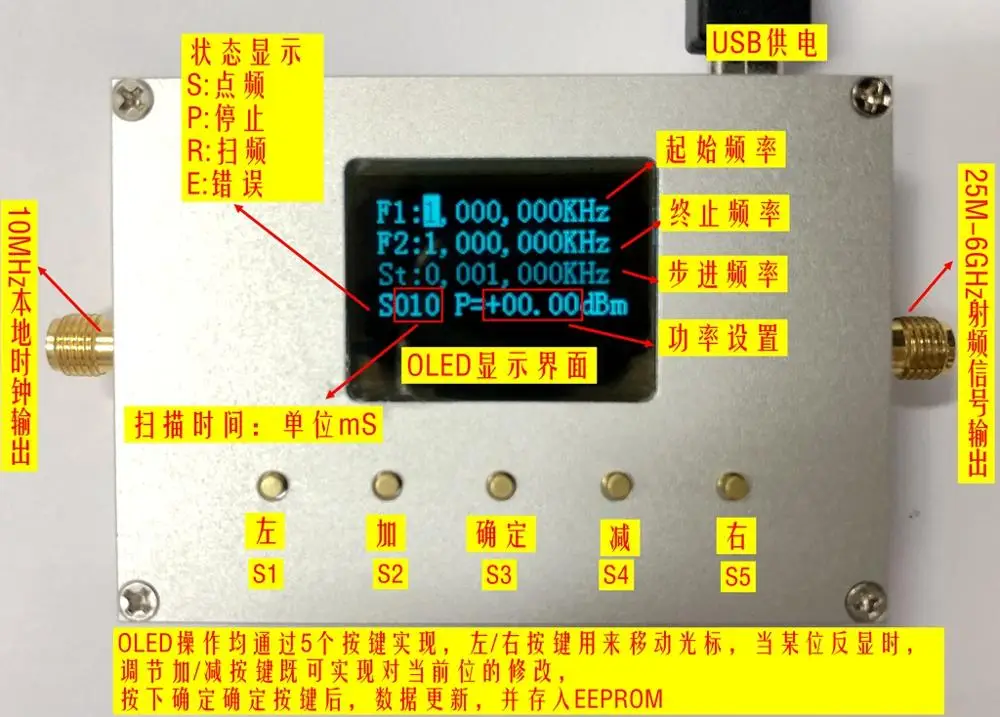

Ознакомьтесь с приведенной выше картинкой для краткого Пояснения:

1) Источник питания: подключите блок питания (компьютер) к телефону с помощью TYPE-C.

2) Выключатель питания: рядом с USB, переключитесь влево, чтобы включить, поверните вправо, чтобы выключить.

3) Нажмите кнопку «OK S3», чтобы запустить частоту подметания и остановить частоту подметания

4) нажмите S1, чтобы изменить положение курсора (перемещайте влево)

Нажмите S5, чтобы изменить положение курсора (справа)

Нажмите S2, чтобы изменить данные положения курсора

Нажмите S4, чтобы изменить данные положения курсора

После входа в систему, курьер указывает выбранную цифру. На данный момент, кнопки вверх и вниз, может использоваться для того, чтобы изменить соотношение цена/качество выбранного цифр. Когда курсора находится на последней цифре (или первой цифре) выбранного элемента, нажмите правой кнопкой (или левой кнопкой), чтобы переключить выбранный элемент. После установки параметров нажмите среднюю кнопку ОК, чтобы сделать настройку эффективной.

OLED Работа выполнена с помощью 5 кнопок. Для перемещения курсора используются кнопки влево/вправо. Когда некоторые бит изменены, отрегулируйте кнопки plus / minus, чтобы изменить текущее бит. После нажатия кнопки OK, данные обновлены в магазине EEPROM



3. Инструкции по эксплуатации верхнего компьютерного ПО:

1) сначала Подключите оборудование, затем включите хост-компьютер, установите скорость передачи данных на 115200 и найдите соответствующий последовательный порт.

Метод запроса с номером последовательного порта: нажмите правой кнопкой «Мой компьютер» и выберите «Управление». Откройте управление компьютером, откройте менеджера устройств, нажмите «порт (COM и LPT)», вы можете просмотреть номер порта.

Драйвер серии: PL2303SAusb, коллекция драйверов xpwin7.rar, установите этот драйвер



Схема интерфейса по: Откройте программное обеспечение «RF signal source control», откройте интерфейс хоста компьютера, обратите внимание: «статический». ini-это не вирусный файл, он используется для сохранения значения, заданного хост-компьютером, а файл «источник радиочастотного сигнала управления по» в той же папка.

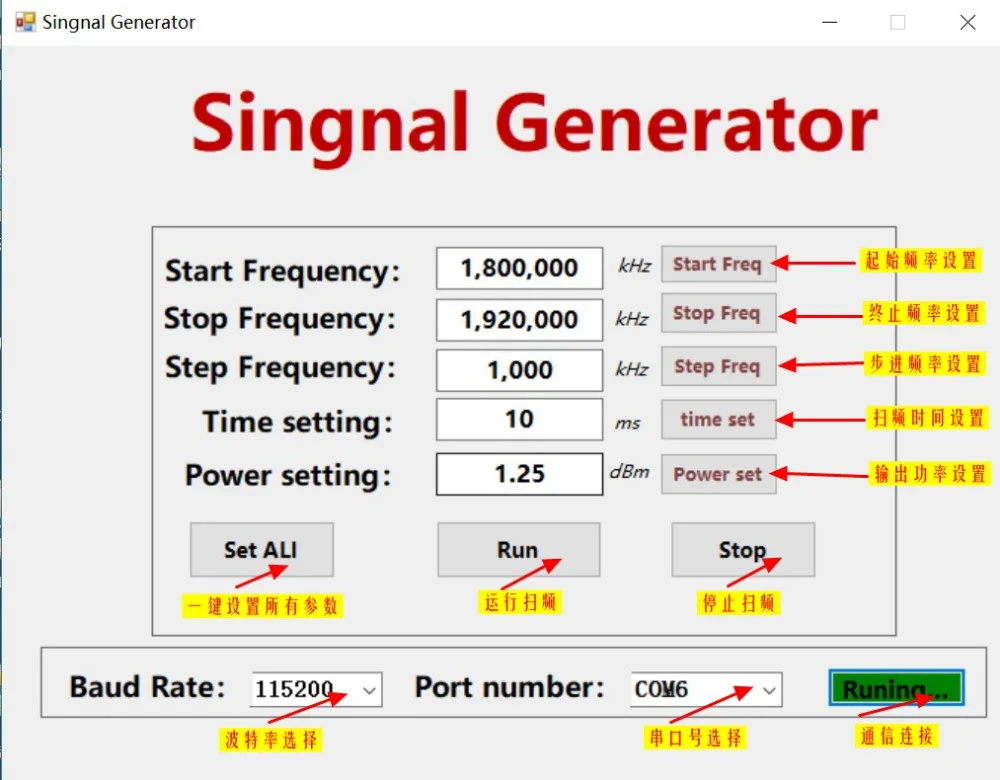

2) интерфейс хоста-компьютера, как показано на рис. Ниже, вы можете установить частоту запуска, частоту конца, частоту подметания, время шаг, Настройка мощности, установить все параметры с одним нажатием кнопки, запустите частоты развертки и остановить частоты. Примечание: когда частота запуска такая же, как и конечная частота, это Выходная частота точки, или частота подметания находится в останованном состоянии, И частота сигнала выходных точек-это начальная частота.
