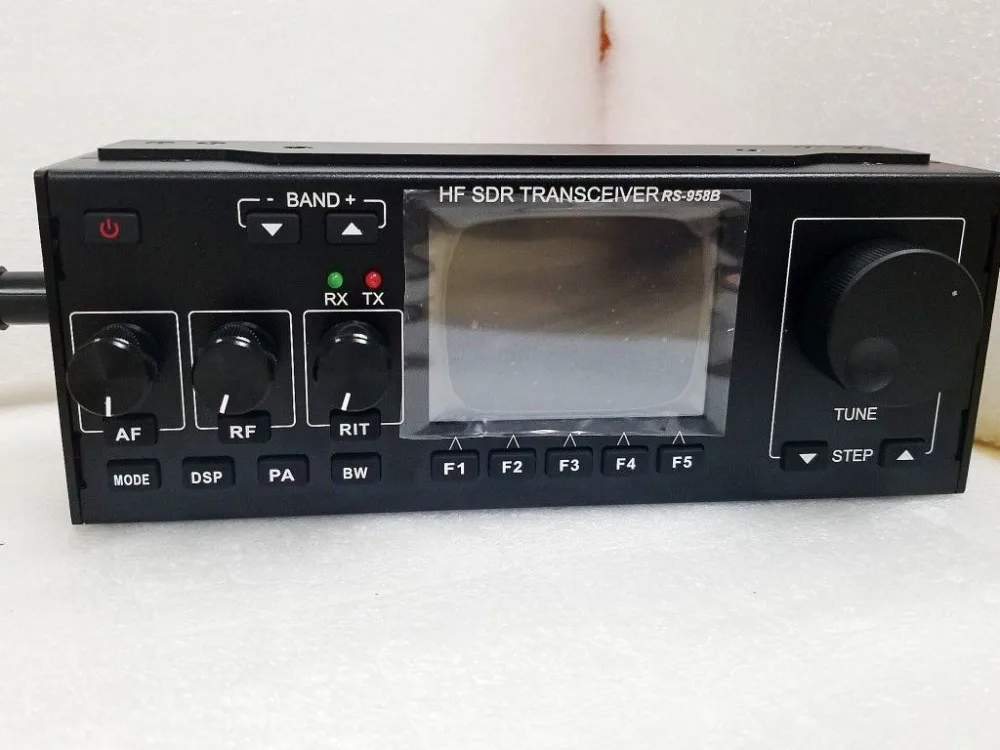

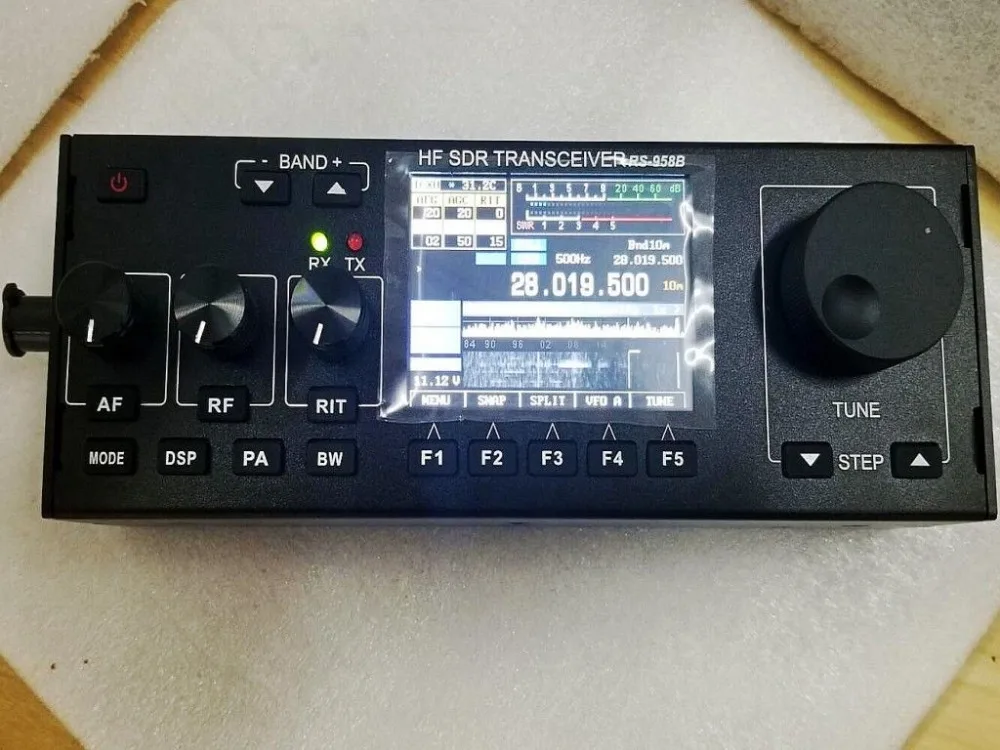

10 15 Вт Φ SSB HF SDR HAM Transceiver TX 0 5 30 МГц V0.6 DF8OE's загрузчик совместимый с батареей mswiss + 4000

10 15 Вт Φ SSB HF SDR HAM Transceiver TX 0 5 30 МГц V0.6 DF8OE's загрузчик совместимый с батареей mswiss + 4000

Описание: Пожалуйста, свяжитесь с нами для получения ручного заказа! Сенсорный экран отключен по умолчанию!
Загрузчик:DF8OE's bootloader версии 4.0.0, (Если у вас есть какие-либо требования к оригинальному официальному загрузчику, пожалуйста, сообщите нам, также его можно легко вернуть к оригинальному загрузчику без необходимости открывать закрытие для J6) Предупреждение: Пожалуйста, подключите правильный источник питания и антенну перед включением для использования. Неправильный источник питания и Подключение антенны могут повредить трансивер. Спецификация:
-ВЧ QRP трансивер, аккумуляторные батареи 12v и муравей может qso.
-Постоянный ток в: 9-13 в макс.: 3A
-Выходная мощность:<= 10 Вт
-Передача: 160,80,60,40,30,20,17,15,12 и 10 метров любительских полос.
-Получение: 3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками.
-Режим: CW,LSB,USB,AM,FM(N,W),SAM,FreeDV
-Пропускная способность: 300 Гц-10 кГц Adj
-SWR: дисплей 1-5
-Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность
-Лучше, чем-120 дБм (0.22uV) в полосе пропускания 300 Гц

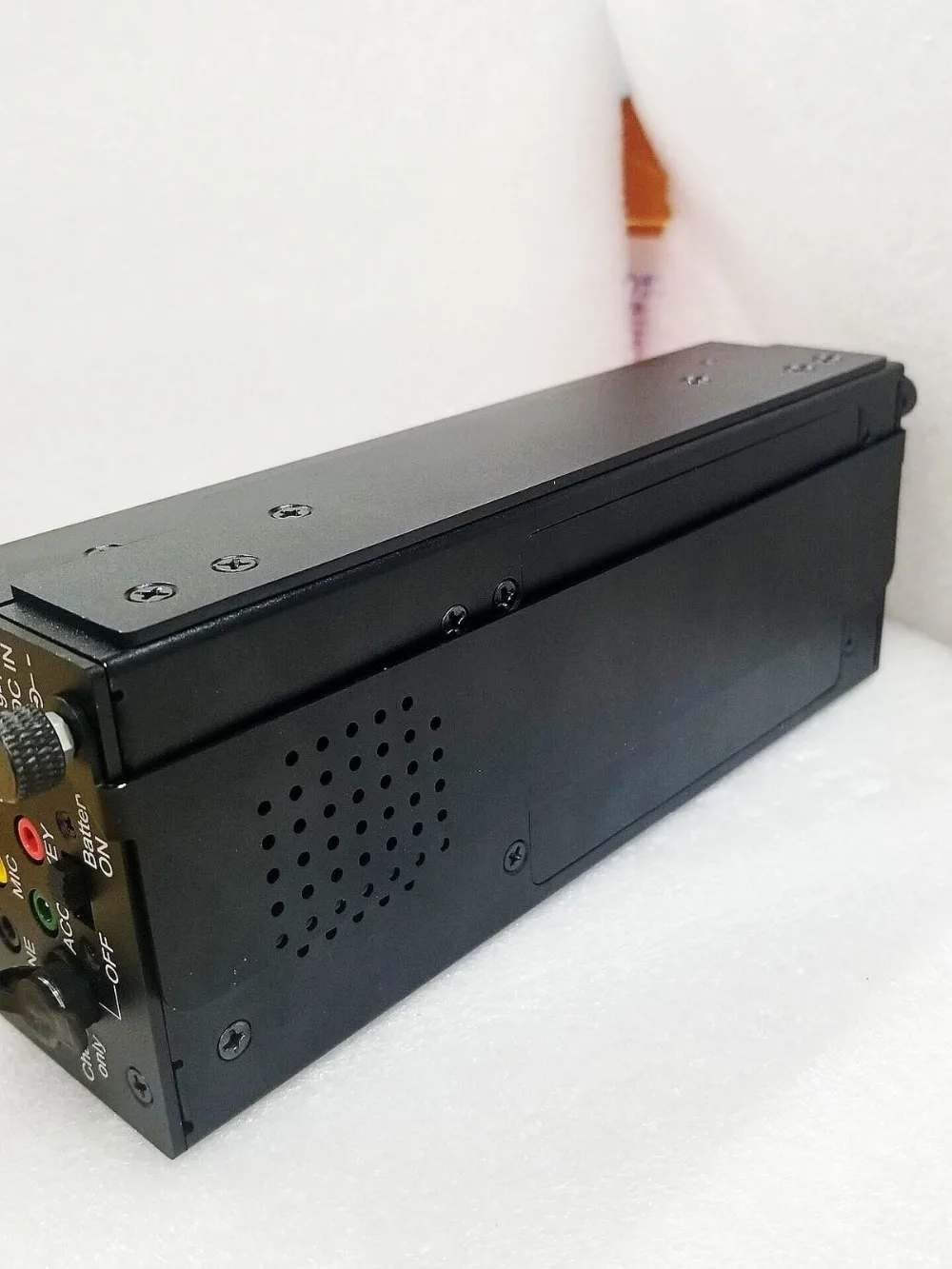

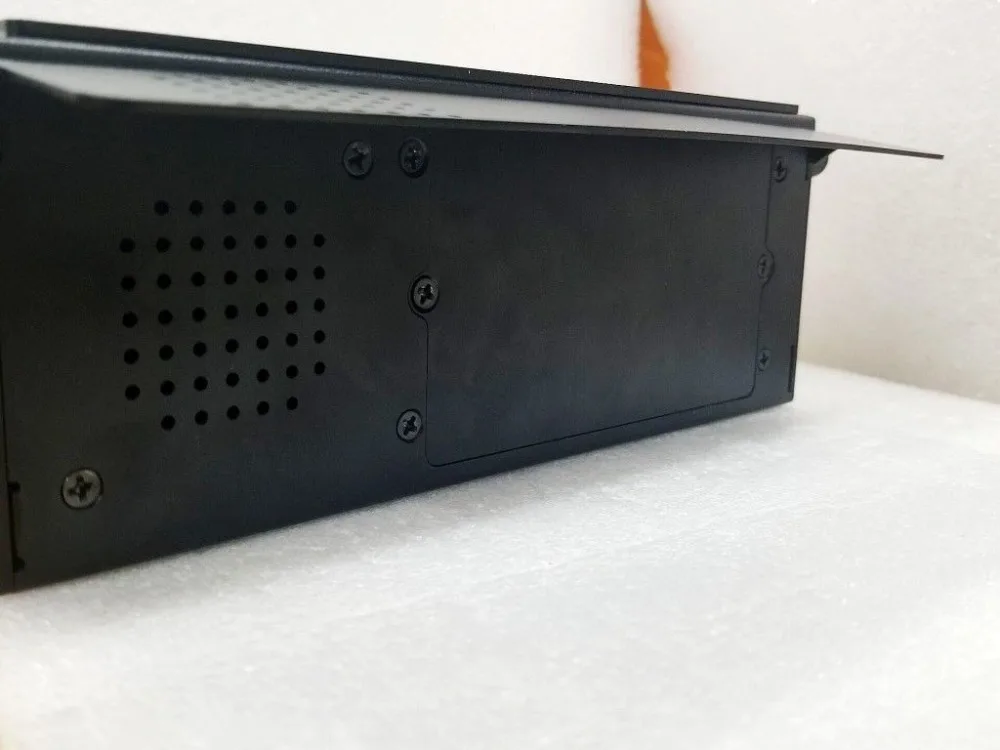

-Конструкция корпуса: съемная
-Память stm32f407VGT6 1 м

Технические характеристики:
Поскольку это радио, разработанное по, и из-за продолжающихся модификаций/усовершенствований программного и аппаратного обеспечения спецификации продолжают улучшаться.
-Чувствительность приемника для 10 дБ S/N, фильтрация CCITT, снятая на частоте 28,3 МГц:
-Частотный перевод включен:
Лучше, чем-111 дБм (0.6uV) в 2,3 кГц пропускная способность
Лучше, чем-126 дБм (0.11uV) в полосе пропускания 300 Гц
Отключен перевод частоты:
Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность
Лучше чем-120 дБм (0.22uV) в полосе пропускания 300 Гц

Вышеуказанные спецификации предназначены для приемника, на котором выполнены опубликованные изменения чувствительности.

Частотный охват:
-Передача:160,80,60,40,30,20,17,15,12 и 10 метров любительские полосы.
-Получить:3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками.

Примечание:Способность Si570, чтобы настроить радио ниже 2,5 МГц не гарантируется в свои спецификации, но большинство агрегатов имеют достаточно диапазона, чтобы настроить чуть ниже 1,8 МГц. Может быть, есть небольшие зазоры, где LO не работает-если он работает, он работает нормально. Индикатор-это цвет

Цифры частоты:
-Белый: полностью рабочий
-Желтый: в основном рабочий, возможно, есть небольшие зазоры
-Красный: не работает

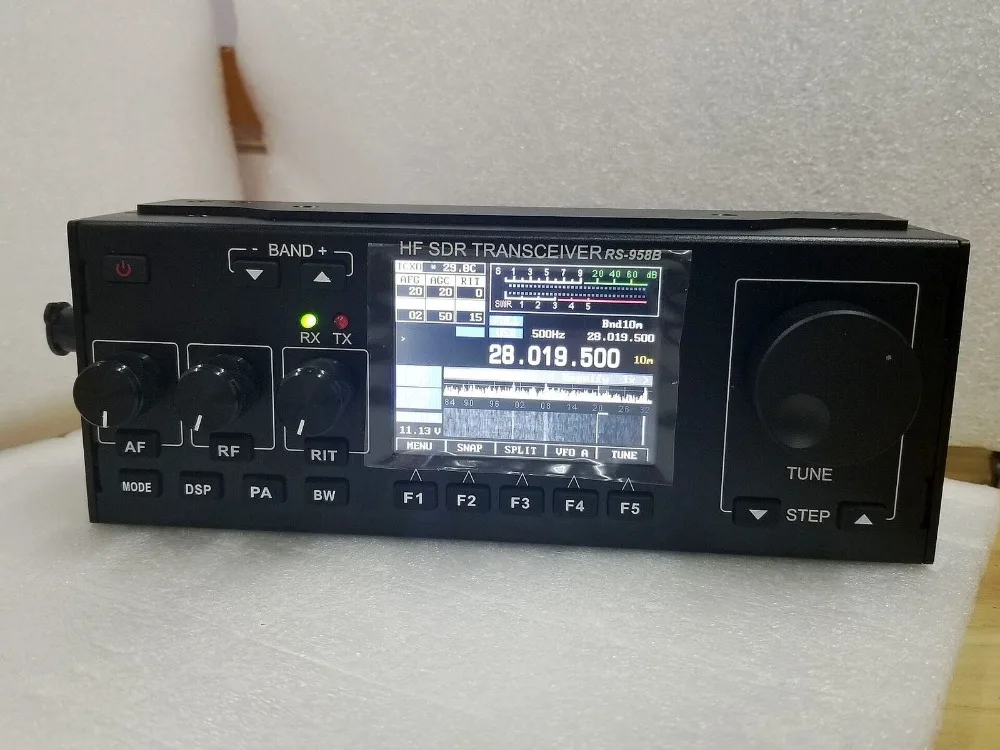

Режимы спектрального дисплея:
-Область спектра:Это анализатор спектра с вертикальными делениями, представляющими userdefinable Амплитудные вариации 5,7.5,10, 15,20,1 S-единица (6 дБ),2 S-единицы (12 дБ) или 3 S-единицы). Базовый уровень ("исходный уровень") Анализатор автоматически настраивается таким образом, чтобы сигналы в отображаемой полосе пропускания лучше всего соответствовали динамическому диапазону, выбранному пользователем dB/division. graticule вдоль нижней части дисплея показывает приблизительную частоту отображения сигнала в ширину +/- 24 кГц. (Всего 48 кГц)
-Дисплей водопада:Как и в области спектра, частота отображается вдоль «x» Оси, но сила сигнала подразумевает отображаемый цвет. Новейшие сигналы отображаются в нижней части экрана, но по мере поступления новых показаний изображения более старых сигналов смещаются вверх, что дает эфемерную временную запись последних действий на соседних частотах. Есть несколько вариантов цветовых палитр, которые варьируются от простых оттенков серого до Холодный-Горячий "к" радуге ", чтобы представить слабый к сильным сигналам.

Существует также режим «увеличить»Режим отображения спектра и водопада обеспечивает 2x увеличение, уменьшая видимую спектральную ширину до +/- 12 кГц (всего 24 кГц). И спектр и водопад дисплей очень настраиваются. При желании можно отключить один или оба режима спектрального дисплея.

Возможность обработки большого сигнала:Непрерывная "зажим Предупреждение" происходит выше примерно-28 дБм и фактической A/D отсечения и низким уровнем искажений происходит при и более поздних версий примерно-18 дБм для сигналов +/-местная генератор частоты и выше сигналов за пределами этого диапазона.

Выходная Мощность передатчика:<= 10 Вт, типичный, линейный. Изменения могут быть сделаны, чтобы увеличить это: Следуйте обсуждениям в группе Yahoo.

Стабильность частоты:+/- 30 Гц на 14 МГц в диапазоне от 10 до 35 С, окружающий с трансивером в чехол или лучше с активным TCXO. (Это может быть намного лучше, чем это.

Доступные режимы TX/RX:
-CW,USB,LSB,AM(Полный носитель, двойной боковой диапазон),SAM (двухсторонний прием) и FM.AM передача и FM передача/прием доступны, только если активирован «Перевод частоты» (настоятельно рекомендуется!)
-Варианты FM:Несущая (ультразвуковая) щель, подзвуковой тон кодирования и декодирования, тон burst ("свисток") поколение, "Узкий" (+/-2,5 кГц) И "в ширину" (+/-5 кГц) отклонение и выбор 7,2, 10,12 или 15 кГц предварительно обнаружения получить пропускную способность.

FM чувствительность для 12 дБ SINAD,CCITT Фильтрация:
7,2 кГц BW фильтр:-103,7 дБм (1.46uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц
10 кГц BW фильтр:-102,1 дБм (1.75uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц
10 кГц BW фильтр:-104,0 дБм (1.41uV) с 1 кГц тон на +/- 3 кГц
12 кГц BW фильтр:-102,7 дБм (1,63uv) с 1 кГц тон на +/- 3 кГц
15 кГц BW фильтр: -99dBm dBm (2.50uV) с 1 кГц тон на +/- 3 кГц

CW режим приема/передачи и отображения частоты детали:Девять режимов CW дисплея/переключения доступны для подражания различных марок радиоприемников и удовлетворения вкуса пользователя, начиная от непереключения, отображения-только переключение, отображение и переключение LO и ручное или автоматическое переключение LSB/USB.

В режиме CW "CW-L" или "CW-U"Отображается в зависимости от того, используется ли LSB или USB для приема.

Диапазон скорости CW: 5-48 WPM.

Доступные полосы аудио фильтра в этой версии прошивки:300 Гц, 500 Гц, 1,8 кГц, 2,3 кГц, 3,6 кГц, с "в ширину" фильтр 5,6, 7,5 или 10 кГц, что выбираемый во всех режимах, кроме FM, где фильтрация выполняется до демодуляции, как указано выше. Все фильтры являются программными и могут быть доступны дополнительные полосы ширины. Фильтры могут быть использованы в качестве BPF или в качестве LPF выбираются в главном меню.

Возможности фильтрации DSP:Шумоподавление и автоматический зазубренный фильтр с регулируемыми параметрами. Фильтрация Notch отключена в режиме CW по (очевидным причинам) или при использовании «широкой» полосы пропускания.(devel-branch: поскольку NR активация приводит к нестабильности mcHF, по умолчанию он отключен. Если вы хотите использовать его (и рисковые нестабильность в различных сценариях) Вы можете активировать NR в меню config «Последний пункт». Настройки не будут храниться и должны быть активированы после каждого включения. Когда проблемы NR будут исправлены и NR будет улучшена эта функция будет устарела.)

Калибровка s-метра:«Промышленный стандарт» (IARU Region 1, Техническая рекомендация R.1) Калибровка измерителя, где S-9 = -73dBm (50,2uv @ 50 Ом) с каждым «S» блоком, представляющим 6 дБ. Единицы измерения выше S-9 указаны в единицах дБ, как указано.

Внешние аудио входные/Выходные соединения:
-Аудио порты «Line In» и «Line Out»И "PTT" (кнопочная) предоставляются через 3,5 мм разъемы для того чтобы позволить подключение к внешним устройством. С этими соединителями возможно соединение с внешним устройством (компьютером или планшетом/смартфоном) и управление режимами «звуковой карты» с mcHF, такими как SSTV,PSK31,WSPR и другие аналоговые/Цифровые режимы.
-(Только devel-branch):Есть функция CAT и аудиовход, а также IQ вход и выход через USB. Настройка входа находится в главном меню № 60 или через Длительное нажатие M3.
-Линейные уровни сигнала:Номинальная 1 вольт пиковая, максимальная, когда AGC работает.
-Линейные уровни сигнала:Номинальная мощность 0,1-1,0 Вольт peak-peak, регулируется с помощью «Линия Вход выгоды "настройки.
-Тип передачи ALC:Посмотрите вперед усиление компрессора как с предварительной установкой, так и доступных «пользовательских» настроек.

Диапазон рабочего напряжения:
-Максимум 16,0 вольт (Когда конденсаторы C27 и тантал параллельно C106 оба rf платы 25V)
-До 11,0 вольт минимум для полной мощности передачи
-До 9,5 вольт для снижения мощности передачи
-Как низко как 6,5 вольт, получить-только: только в том случае, очень низкая мощность передачи может быть возможно искажение на пике аудио (SSB,AM) могут возникнуть.

Потребление тока:

1. Получение:
-Без изменения, approx.410mA на 40 метров и ниже при 13,0 вольт, approx.440 мА на 10 метров, минимальный объем, максимальная яркость дисплея.
-Выбор минимальной яркости дисплея может уменьшить его на 40-60 мА.

2. Передача(При 13,0 вольт питания): при полной мощности около 3A; При 10 Вт около 2.5A

Упаковочный лист:

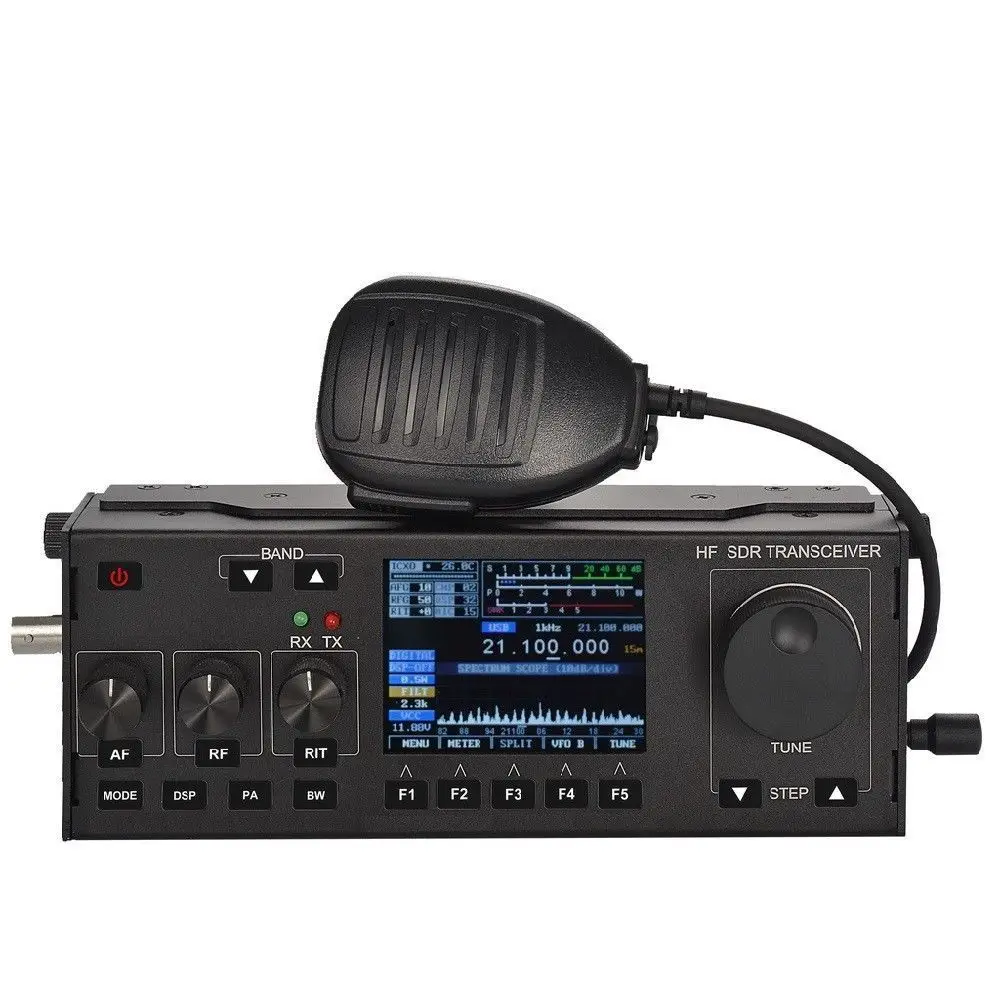

1 × RS-918 HF SDR трансивер

1 × PL-918 кабель питания постоянного тока

1 × HM-918 ручной микрофон

1 × гаечный ключ

1 × BNC To SO239 конвертер

1 × руководство пользователя

1X 110-240 В до 12 в источник питания (Без вилки питания)
